Гвл на деревянный пол под плитку

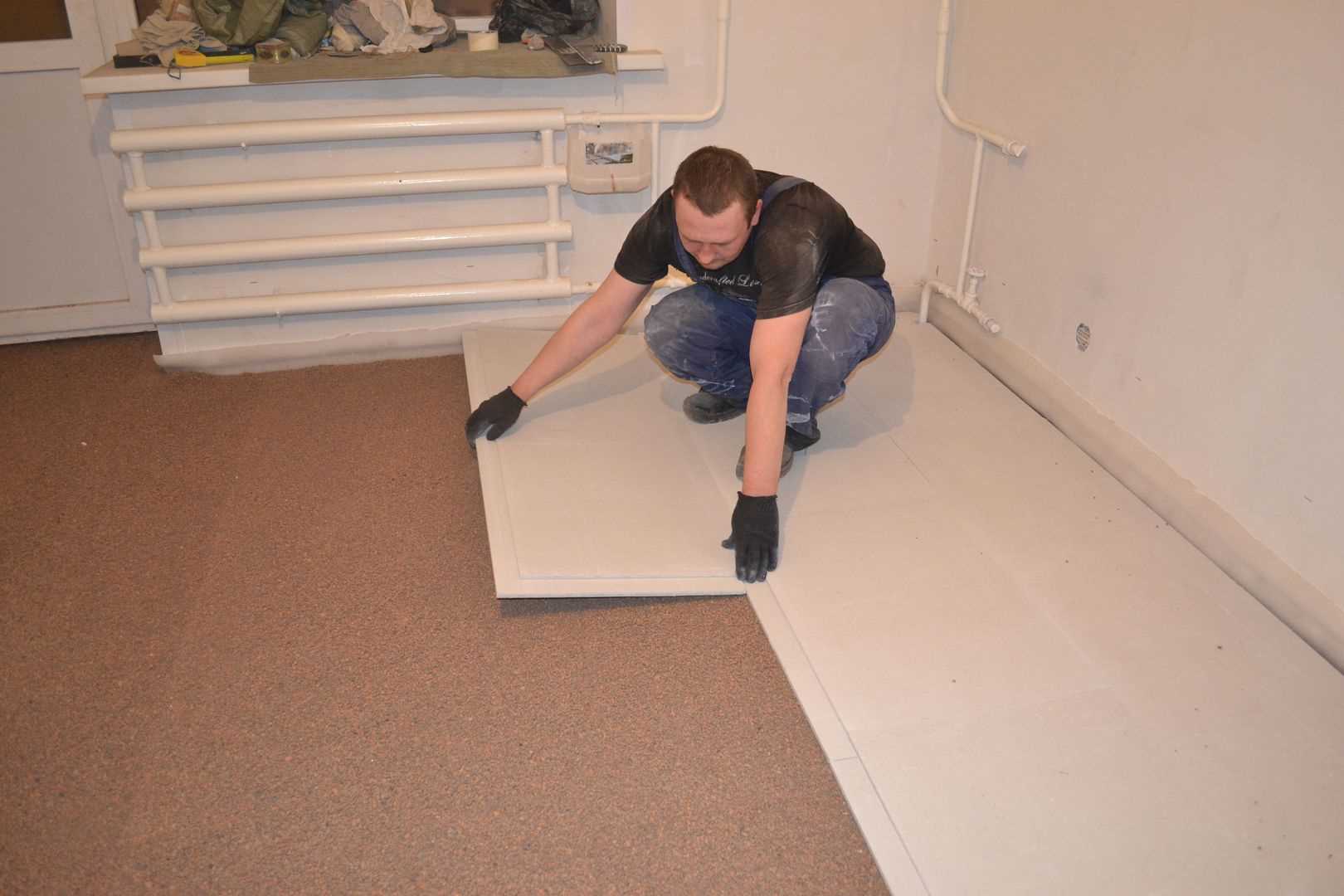

Как укладывать ГВЛ на пол

Укладка ГВЛ производится на утрамбованный керамзит. Монтаж плит проводят в 2 слоя, которые необходимо тщательно проклеить между собой. Стыки также должны быть хорошо проклеены.

Укладку ГВЛ рекомендуется начинать с ближайшего к входу угла. Листы фиксируют через каждые 25-30 см. После завершения укладки необходимо зашпаклевать стыки, убрать кромочную пленку и излишки гидроизоляции.

Если присутствуют незначительные дефекты основания, без стяжки можно обойтись. ГВЛ сгладит эти дефекты и будет ровным основанием.

Перед тем как уложить ГВЛ, необходимо обработать пол грунтовкой глубокого проникновения. Листы крепятся при помощи плиточного клея, а по краям фиксируются к основанию при помощи саморезов. Подходящая толщина ГВЛ – 10 либо 12,5 мм, а длина саморезов – 30-40 мм. Между креплениями должно быть расстояние в 35-40 см, при фиксации они на несколько миллиметров должны утапливаться в лист.

В данном случае для прочного основания будет достаточно укладывать лист в один слой. В случаях, когда есть потребность в укладке нескольких слоев – их следует размещать с минимальным сдвигом в 20 см. Саморезами обязательно фиксируется при укладке каждый слой.

После монтажа ГВЛ, необходимо обработать швы и стыки. Швы заделывают клеем, который использовался при укладке, а стыки проклеивают армированной лентой, при этом лента должна закрывать и шляпки саморезов.

Переходить к следующему этапу – непосредственно укладывать плитку, можно спустя 24 часа после обработки швов.

Советы мастеров

  • Покрытие прослужит дольше, если укладку кафеля производить после окончательного высыхания пропиток, герметиков и прочих вязких материалов.
  • Подгонять плитку у стен лучше плиткорезом, который создаст более точные очертания. Со стеклорезом и кусачками так не получится.
  • При укладке плитки нужно следить за толщиной слоя нанесенного раствора, иначе поверхность получится бугристой.
  • Для удобства лучше разделить помещение на зоны (квадраты) и облицовывать каждый из них по очереди.
  • В качестве утепляющего материала между лагами можно использовать экструдированный пенопропилен.

Это только общие схематические рекомендации по укладке плитки на деревянный пол. Инструкция требует обязательной доработки с учетом технических и конструктивных особенностей отдельно взятой ванной комнаты.

Как примирить керамику с деревянной основой?

В силу органического происхождения древесины ее нельзя отнести к «непоколебимым» стройматериалам. Она ссыхается от недостатка влаги, разбухает от переизбытка. Новый деревянный пол полтора-два года еще оседает после сооружения, да и по истечении положенного на постстроительную усадку срока подвижки все равно происходят. Незаметное человеческому глазу движение негативно сказывается на монолитности покрытой кафелем поверхности. Нарушаются структурные связи, плитки отклеиваются и трескаются. В результате не только вся работа идет насмарку, но и немалые деньги, вложенные в отделку.

Значит, задача доморощенного отделочника заключается в создании своеобразной демпферной прослойки, амортизирующей характерное движение деревянных элементов. Твердой наружной частью эту прослойку нужно повернуть к керамическому покрытию, а эластичный тыл подставить под толчки и удары древесины. К тому же, укрытой под ней древесине нужно дышать, иначе она быстро сгниет, поверженная грибками и плесенью.

Дополнительные рекомендации профессионалов

Многолетний профессиональный опыт, с которыми делятся специалисты, указывает, что некоторые манипуляции стоит делать определенным образом, а никак не иначе. Ведь секрет успешного создания качественного пола кроется именно в таких нюансах.

Перевязывание листов ГВЛ между собой обеспечит им большую сопротивляемость нагрузкам. Фиксация саморезами позволит лучше держаться;
Гипсоволоконный настил перед укладкой плитки выдерживают в помещении около 3-х суток, а уже затем покрывают грунтовкой;
Покупая плиточный клей в магазине, обязательно выясняют его возможности относительно гипсоволокна;
Укладку плитки начинают делать только на полностью просохшую грунтовку. Делают это, пользуясь молотком, маячками и шпателем

При этом принимают во внимание все правила, описанные выше.

Вот и все нюансы, с которыми предстоит столкнуться в работе.

Укладка плитки на гипсоволокно

Чтобы положить кафель, необходимо заранее подготовить нужные материалы и инструменты. Общий порядок работ следующий:

  1. Проводится разметка помещения. Для этого от угла до угла и между центром смежных стен проводятся линии. Это позволит наклеить изделия с подгонкой рисунка.
  2. Основание обрабатывается грунтовкой в два слоя, чтобы обеспечить хорошую пропитку, и просушивается.
  3. Определяется начальная точка монтажа и создается схема расположения элементов. Часто требуется предварительная выкладка.
  4. На поверхность наносится клей. Его можно замешать самостоятельно или приобрести готовый состав. Смесь распределяют по основанию при помощи зубчатого шпателя.
  5. Клеить детали нужно в четкой последовательности, для этого элемент прижимается и при необходимости простукивается киянкой с подгонкой по уровню.
  6. Детали выставляются с промежутком, стыки формируются при помощи пластиковых крестиков или системы выравнивания плитки (СВП).
  7. Крайние фрагменты подрезаются с учетом зазора от стен.
  8. Покрытие оставляется до просыхания, после чего необходимо затереть швы специальной смесью нужного оттенка. Состав наносится на стыки и распределяется резиновым шпателем, излишки удаляются.

При работе с ГВЛВ плитка укладывается на обычный плиточный клей

Если не нарушать технологию процесса, то поверхность прослужит долго.

Необходимые этапы работ перед укладкой ГВЛ на пол

  1. Комната должна быть свободна от мебели и техники. В пустом помещении легче раскладывать листы ГВЛ. Они имеют внушительные размеры.
  2. Перед укладкой ГВЛ следует оценить состояние старого пола. Если основание пришло в негодность, его нужно демонтировать, изъяны исправить.
  3. Весь строительный мусор убрать.
  4. Если есть бугры, их нужно убрать методом шлифовки. Глубокие ямы залить влажным раствором. Если глубина ямок больше 2 см, их засыпают керамзитом, а потом заливают стяжку.
  5. На деревянном полу необходимо проверить доски на целостность. Чтобы они не скрипели, целесообразно стянуть их саморезами. Саморезы вкручиваются в шахматном порядке в деревянные лаги.
  6. Большие щели между досками запениваются монтажной пеной.
  7. Если пол прогнил, на него укладывать ГВЛ нельзя. В этом случаес целью экономии можно сделать деревянную обрешетку. На лаги крепится брус. Чем гуще будет положен брус, тем большую нагрузку сможет выдерживать пол. В ячейки между брусом можно насыпать керамзита или положить теплоизоляционный утеплитель.
  8. Потом выполняют укладку ГВЛ на пол. Листы гипсоволокна крепятся к брусам с помощью саморезов.

Инструменты и материалы для проведения монтажа работ

Без штучного подсчёта материалов не обойтись. Для этого можно вооружиться калькулятором, ручкой и блокнотом или ввести данные в онлайн-калькулятор по расчёту облицовочных материалов. Не стоит забывать о проёмах и нишах, сложных углах и поворотах, поскольку конечное число стройматериалов для укладки плитки на поверхность может варьироваться в большую или меньшую степень.

Однако и брать ровное количество плит не стоит. Согласно мнению специалистов, все стройматериалы закупаются с расчётом на 10–15%, поскольку рабочие моменты предполагают погрешности. Не стоит исключать и брак деталей (производственный или полученный в процессе монтажа).

Принадлежности для монтажа гипсокартона

Для монтажа ГВЛ (ГВЛВ) понадобится следующий инструментарий и стройматериалы:

  • листы ГВЛ (ГЛВЛ);
  • саморезы;
  • шуруповёрт или набор отвёрток;
  • маркер, фломастер, карандаш или ручка для нанесения отметок;
  • строительный уровень;
  • уголки;
  • рулетка;
  • пила (для корректирования длины ГВ листов).

Для кладки плитки понадобятся следующие стройматериалы и инструменты:

  • плиткорез;
  • набор плит;
  • цементный или клеевой раствор;
  • шпатель для нанесения клеевого раствора;
  • резиновый шпатель для нанесения затирочного слоя;
  • затирка (можно изготовить самостоятельно или приобрести в строительном магазине).

Инструменты для кладки плитки на гипсокартон

Парметры ГВЛ

Плиты из гипса и волокна выпускают в двух вариациях.

  1. Простые изделия предназначаются для внутренней отделки с низким, средним уровнем влажности. Их кладут на пол, выравнивают ими стены, создают перегородки, оригинальные дизайнерские элементы.
  2. Влагостойкие – играют роль гидрофобной прослойки на деревянных полах кухонь, санузлов, ванных помещений.

По габаритам плиты ГВЛ бывают стандартными – 1200х1500 мм и малоформатными – 1500х500 мм или 1200х600 мм. ГВЛ малых размеров – это 2 листа, у которых пересекаются центральные оси, смещённые в векторных направлениях. Так получается фальцевая замковая система.

Покупая плиты ГВл, расчёт делают с тем условием, что изделия кладут в 2 слоя. Поэтому общую площадь пола умножают на 2 и делят на параметры ГВЛ.

Теплый пол под кафель на ГВЛ

Создание такой конструкции имеет особенности:

Электрическая система монтируется наиболее быстро. Для этого на основание из ГВЛ настилаются маты и подключаются все участки будущего обогревателя

Важно правильно обрезать ленты при повороте, чтобы не повредить питающие жилы. После проверки функционирования укладывается плитка

Водяная система теплых полов потребует намного больше усилий, потому что трубы необходимо разместить поверх влагоустойчивой плиты гипсоволокна. Это можно сделать двумя методами: Фрезерование под элементы линий, по которым они будут располагаться. Процесс довольно трудоемкий и подходит только для двухслойных конструкций. В последующем участки заливаются плиточным клеем.
Альтернативный способ не предполагает фрезеровку, но его недостаток в том, что потребуется выпилить множество небольших деталей. Технология подразумевает укладку между трубами элементов ГВЛ. Наборные смежные слои должны располагаться в одной плоскости и полностью скрывать коммуникации, но не касаться их. Промежутки заливаются смесью и выравниваются.

Водяной теплый пол с настилом ГВЛВ обустроить сложнее, но он считается более надежным вариантом, к тому же конструкция быстрее окупается

Независимо от метода, получившуюся поверхность необходимо грунтовать, чтобы обеспечить надежную фиксацию кафеля.

Правильное выполнение всех этапов позволит покрыть полы из гипсоволоконных листов плиткой без особого труда.

Особенности в работе

При монтаже плиточного пола не стоит забывать об уголках для плитки – триме (это специальные пластиковые уголки, которые можно приобрести в любых строительных и хозяйственных магазинах). С их помощью проблем с укладкой плитки не возникнет.

Не стоит также забывать и о сложности в выполнении некоторых отделочных работ, а именно — угловой укладке кафеля. Для новичков в строительно-монтажных работах подойдёт классический приём укладки стык в стык, где плитка, в случае чего, обрезается. Однако обойти все сложности даже таким приёмом не удастся, поскольку углы c подрезкой в 45 встречаются часто, а потому без специального станка – плиткореза не обойтись.

Если изучить все тонкости классической технологии укладки кафельной плитки, процесс пойдёт намного быстрее, и даже такие вопросы как обкладывание углов и поворотов не будут вызывать столько сомнений.

Видео по теме: Укладка плитки в ванной на гипсокартон своими руками

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Проблемы совместимости древесины и керамики

Укладывая кафель на деревянный пол в ванной собственными силами, застройщик сталкивается с проблемой несовместимости этих двух конструкционных материалов:

  • доска изменяет линейные размеры при изменении влажности и температуры;
  • кафель и керамогранит имеют очень низкий коэффициент линейного расширения;
  • дерево фактически является теплоизолятором, а керамика отлично пропускает тепло сквозь себя;
  • доска и брус разрушаются от избыточной влаги, впитываемой из окружающей среды;
  • кафель по умолчанию является водонепроницаемым материалом, поэтому его и выбирают для декорирования санузлов.

Другими словами, высока вероятность, что при постоянных сужениях и расширениях элементов деревянного пола клей не выдержит подобных нагрузок, кафель отлетит или растрескается.

Особенности гипсоволокнистой основы

Гипсоволокнистые листы — это тот же гипсокартон, только в более усовершенствованном виде. У данных покрытий имеется ряд одинаковых свойств. Однако отличие есть и касается оно строения: ГВЛ не имеет двустороннего обрамления картоном. На то есть свои обоснования. Прочность гипсу в данном случае придают за счет армирования целлюлозными компонентами, а также за счет специальных добавок со свойствами влагостойкости и огнеупорности (эти характеристики у ГВЛ выше, чем у ГКЛ).

Прочность ГВЛ на порядок выше, нежели у ГКЛ, в связи с чем гипсоволокнистые листы рекомендуют использовать при обустройстве выровненной сухой основы-стяжки. Когда сухую стяжку необходимо выполнить в ванной или санузле, то тут применяют специальный влагостойкий ГВЛВ.

Чтобы уложить качественный пол своими руками, важно соблюдать технологию и иметь представление о том, как положить настенный или напольный кафель. Создание нового пола предполагает следующую последовательность действий:

  • демонтаж старого покрытия, ремонт основы;
  • обустройство сухой стяжки из ГВЛ;
  • укладка плитки;
  • затирка швов.

Возможно укладывать лист ГВЛ и поверх мокрой стяжки. Однако такая работа трудна и почти не применяется в современной практике по отделке жилищ.

Варианты раскладки напольной плитки в санузлах

Классическим правилом для керамического напольного покрытия является раскладка от середины комнаты к стенам. Это позволяет закончить каждый ряд у стены крупногабаритным куском кафеля, более половины его ширины/длины.

Ванная и туалет изначально являются самыми маленькими помещениями в коттедже и квартире. Минимум 2/3 площади пола занимает унитаз, душевая кабинка и/или ванна, стиральная машина и напольные шкафы, пьедесталы мойдодыров и корзины для белья.

Поэтому здесь используются специальные схемы раскладки:

  • на полу размечается не середина между стенами, а между свободной стеной и сантехническим или бытовым прибором, стоящим на кафеле постоянно;
  • под ванну, стиральную машину и унитаз облицовка запускается произвольно.

Пример схемы раскладки плитки в санузле.

Дефекты геометрии комнат, в том числе, санузла, маскируют диагональными схемами раскладки. Например, не параллельность стен не будет бросаться в глаза.

Таким образом, существует несколько технологий и конструкционных материалов, позволяющих облицевать деревянный пол плиткой, и обеспечить высокий эксплуатационный ресурс покрытия. Все они доступны для самостоятельной реализации в загородном доме и городской квартире.

Особенности

По своей сути ГВЛ — «близкий родственник» гипсокартона. В структуру листов входит гипс, целлюлоза, которая его надежно связывает, и другие «присадки», обеспечивающие прочность материала и его влагостойкость. От гипсокартона ГВЛ отличается тем, что у него нет картонной оболочки, структура его однородна, и он плотнее.

У гипсоволкнистых листов существует ряд неоспоримых плюсов:

  • Под пол, который выравнивается с помощью этого материала, можно сразу монтировать любую систему подогрева.
  • Такое покрытие отличается небольшим весом. Его легко перевозить и удобно укладывать даже на не особо прочные основания.
  • Можно делать монтаж зимой, так как при работе не используются материалы, содержащие влагу.

  • Заниматься монтажом ГВЛ может человек без специфического опыта строителя. Достаточно уметь держать в руках инструменты.
  • ГЛВ-пол быстро монтируется. В процессе работы не бывает лишнего мусора и шума. Для укладки в среднем требуется не более одного-двух дней.
  • От традиционных материалов для выравнивания пола — ДСП (древесно-стружечная плита) и ЦСП (цементно-стружечная плита) — отличается тем, что не скрипит после укладки. Не меняет форму после значительного изменения температуры.

  • Хорошо выдерживает повышенные механические воздействия и удары.
  • При пожаре станет преградой на пути огня. Этот материал не горит, а только обугливается.
  • Не существует ограничений по применению. Гипсоволокно уместно в любых зданиях — малоэтажных и многоэтажных.

  • К минусам ГВЛ можно отнести немногое.
  • Заниматься укладкой этого материла лучше вдвоем, так как в одиночку управляться с ним несподручно.

  • При неумелом обращении с ГВЛ лист можно случайно сломать.
  • Материал отличается значительной стоимостью.
  • Разновидность ГВЛ — влагостойкие гипсоволокнистые листы (ГВЛВ) хоть и предназначены для использования в помещениях с повышенной влажностью, все же могут поражаться гнилью. На подгнивших участках они становятся мягкими. Порой листы приходится заменять целиком.

Прокладываем трубы для системы водяного пола

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

Модульная укладка водяного теплого пола

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины. Ширина направляющих планок зависит от расстояния между трубами в изготавливаемой конструкции. Так, при способе укладки труб «змейкой» с шагом 300 миллиметров, 22 миллиметровая дощечка должна иметь толщину в 278 мм.

Схема реечной укладки

Подготовительный этап — подготовка основания

Под деревянным полом мы заведомо подразумеваем не только обозреваемые снаружи дощатые половицы. Это многослойная конструкция, состоящая из мощных балок, уложенных «в крест» по ним лаг и расположенной под досками подложки. Прежде чем будет укладываться плитка на деревянный пол, все элементы данной сложно-составной системы необходимо подвергнуть тщательному осмотру и проверке.

Ревизия деревянного основания

Так как отделку нового пола из древесины рекомендуют производить исключительно шпунтованной доской, то не сложно догадаться, что разбор пола для ревизии предстоит обязательно. Ведь пол с деревянными половицами уже успел послужить. Отсутствие скрипов и шаткости досок не оправдание для лени. Не исключено, что назревающую уже проблему можно просто не ощущать.

Предположим, что конструкция нас вполне удовлетворяет. Тогда ревизию, ремонт и подготовку производим в следующей последовательности:

  • снимаем существующее напольное покрытие;
  • проверяем балки и лаги, заменяем испорченные или начинающие загнивать элементы;
  • уровнем проверяем горизонтальность и проводим выравнивание;
  • щедро обрабатываем все составляющие деревянного пола антисептическими пропитками, лучше всего мастиками с указанной в технических характеристиках максимальной периодичностью обновления;
  • после высыхания противогрибковой пропитки все пространства между лагами заполняем керамзитом мелкой фракции. Утеплитель засыпаем так, чтобы между верхней линией лаг и поверхностью данного теплоизолятора оставалось 5 см на вентиляцию;
  • готовим к обратной укладке половицы, они будут выполнять функцию черновой основы, так как ГВЛ или водостойкая фанера, несмотря на убедительные уверения изготовителей, не выдержит интенсивного воздействия влаги и многократных температурных колебаний. Хотя для обустройства санузла, небольшой банной кухоньки и комнаты отдыха сухое выравнивание гипсокартоном, ДСП-плитами или фанерой вполне пригодно;
  • настилаем обратно ставшие черновыми доски, оставляя между половицами зазоры в 3-5 мм для обеспечения вероятного расширения чернового пола. Крепление досок выполняем оцинкованными саморезами (по одному в каждую рядовую лагу, в крайние по два);
  • при наличии мелких дефектов, отверстий от бывшего крепежа или сучков их нужно зашпаклевать;
  • уложенный черновой пол выравниваем шлифовальной машиной или банально ошкуриваем, если выравнивания не требуется;
  • по периметру пола должен остаться сантиметровый технологический зазор. Заполняем его силиконовой монтажной пеной или проклеиваем лентой из полимерной мембраны (30миллиметровую полоску мембраны сгибаем пополам, одной частью крепим к нижнему краю стены, второй к полу);
  • зазоры между досками, между листами фанеры, если она использовалась для выравнивания пола в «сухих» помещениях, тоже заполняем монтажной пеной или проклеиваем лентами мембраны;
  • для формирования монолитной изоляционной прослойки обрабатываем черновой пол разогретой олифой или латексной пропиткой без пресловутой экономии.

Если решено было проводить гидроизоляцию олифой или пропиткой, а не рулонной изоляцией, не дожидаясь окончательного их высыхания, подготавливаемую поверхность нужно полностью укрыть малярной сеткой. Так будет создан сплошной изоляционный слой под кладку плитки на деревянный пол, защищающий от влаги и компенсирующий результаты движения древесины.

Устройство облегченной стяжки

Теперь нужно сформировать твердое жесткое основание для керамической облицовки пола. Это будет стандартная стяжка, но более легкая и утонченная, так как лишний прессинг древесине совсем не нужен.

Основание для кладки керамогранита, клинкера или кафельной плитки на деревянный пол можно устроить тремя способами, это:

Заливка стандартной цементной стяжки, мощность которой не превышает 3 см. Сначала поверх гидроизоляции настилаем и крепим саморезами к черновой основе металлическую сетку, затем заливаем традиционный цементный раствор, заменить который можно полимерной стяжкой.

Все, можно считать подготовку завершенной.

В каких случаях используется укладка плитки на деревянное основание

В квартирах сталинках, брежневках, хрущевках и более поздних проектах в ванных комнатах и совмещенных санузлах выполнена стяжка. Деревянные перекрытия очень редко встречаются в домах 50-х годов постройки, возведенные пленными немцами, и во вторичном фонде недвижимости старых городов РФ, обычно построенных до 1870 года.

Поэтому востребована плитка на деревянный пол в ванной преимущественно индивидуальными застройщиками коттеджных поселков в ряде случаев:

  • деревянные перекрытия по балкам;
  • невозможность изготовления пола по грунту;
  • дом на висячем ростверке.

Для решения проблем несовместимости древесины и декоративной керамики разработаны несколько технологий, которые домашний мастер в состоянии выполнить своими руками.

Производители выпускают экологически безопасную гидроизоляцию и антисептики для защиты дерева от гниения, двухкомпонентный клей и готовые герметики с сохраняющимися после отвердевания эластичными свойствами.

Покрытие из жидкого стекла для фанерного основания

Для того, чтобы воспользоваться этим способом, на черновой пол предварительно настилаем листы фанеры или ДСП, обработанные защитной пропиткой. Широкой кистью наносим на поверхность слой латекса, на который сразу же укладываем малярную сетку. После высыхания латекса сетку надежно закрепляем на основании несколькими саморезами.

Фанера дополнительно выравнивает и упрочняет деревянные полы

Далее наносим на полученную поверхность раствор из жидкого стекла, крупного песка и воды (соотношение 2:2:1). Дожидаемся, пока состав высохнет, грунтуем его и приступаем к укладке плитки.
