Фундамент для бани на винтовых сваях

Какой фундамент лучше для бани зависит от почвы

Пока мы рассматривали типы фундаментов, вы уже познакомились с некоторыми рекомендациями для разных видов грунта. Приведем эти знания в порядок.

Хрящеватый

Так называется грунт, находящийся на каменистом основании и состоящий из песка с галькой.

Он идеален для строительства, потому что вода его не размывает, она фильтруется через него, промерзания глубокого не происходит. Сам грунт довольно прочный, в его составе мало просадочных пород, поэтому он способен выносить большие нагрузки.

На таком грунте можно возвести самый дешевый столбчатый фундамент. Остальные виды тоже возможны, но применять их излишне.

Песчаный

Вода в нем не задерживается, поэтому и грунтовые воды обычно лежат глубже. Зимой песчаный грунт промерзает не глубже метра. Он тоже хорош для строительства

Но стоит приниматься во внимание то, что при увлажнении он сильно уплотняется, в нем очень много просадочных пород, а это чревато смещениями грунта как по вертикали, так и по горизонтали

На песке можно заложить и укрепленный столбчатый, и ленточный блочный фундаменты.

Скалистый

Скала без трещин – самое прочное основание, которое делает излишним фундамент как таковой. Если же речь идет о скальных обломках, то в этом случае все же стоит сделать фундамент с минимальной глубиной заложения.

Такой грунт практически не промерзает, ему не свойственна пучинистость, в нем почти отсутствуют просадочные породы. Фундамент можно делать любой, но выгоднее ленточный с ничтожным заглублением. Это выйдет совсем недорого.

Глинистый

Глины способны впитывать и удерживать воду, при этом сильно разбухая. А при высыхании их объем уменьшается и они сильно трескаются.

Когда же зимой влага в грунте превращается в лед, это увеличивает ее объем, заставляя грунт вспучиваться – двигаться как по вертикали, так и по горизонтали.

При этом пучение происходит еще и неравномерно – одни участки поднимаются выше, другие ниже. А это крайне негативно сказывается на фундаменте и строении.

Пучение нейтрализуется выемкой грунта и заменой на песчано-гравийную смесь, поверх которой делается обычно либо ленточный, либо плитный фундаменты.

Торфянистый

Заторфованные грунты относятся к числу неблагоприятных для строительства. Они содержат много органических примесей, обладают высокой сжимаемостью. Кроме того, торфяники обычно насыщены влагой. Грунт неустойчивый и не всякий фундамент ему подходит.

Если слой торфа невелик, то оптимальным решением было бы снятие торфяного слоя и замена его на песок с гравием. Но когда слой торфа слишком велик, приходится ставить здание либо на свайный, либо на плитный фундаменты.

***
Помимо типа грунта вас должны интересовать: глубина его промерзания (ее можно найти в таблицах геологов) и высота грунтовых вод на участке.

А вот дельное видео о видах фундаментов и правилах расчета глубины их заложения в зависимости от грунта. Оно ответит на вопрос, какой фундамент лучше для бани.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии  котлованов и траншеи следует их тщательно засыпать.

Утепление пола в бане в зависимости от его типа

Начнем с того, что в банях может не быть комнаты отдыха, но парная и моечная будут всегда, как и предбанник. В этих трех помещениях разная влажность и температурный режим. Впрочем, это не мешает сделать везде одинаковый пол. В качестве материала для него можно использовать лишь бетон или дерево.

Бетонный делать сложно, тут нужен не только опыт, но и помощники, зато простоит он без замены с полвека. Деревянный куда проще в изготовлении, но дерево в контакте с влагой быстро приходит в негодность, а значит, придется менять весь пол уже через несколько лет.

Общие требования к любому из упомянутых типов следующие:

  • поверхность должна быть достаточно шероховатой, чтобы на ней нельзя было поскользнуться;
  • убираться в помещении и просушивать его должно быть легко и просто;
  • наличие быстрого оттока воды, благодаря чему вода не будет застаиваться и в ней не успеют размножиться микроорганизмы.

Сухой пол из дерева

Непроливные полы сложнее и дороже в изготовлении, чем проливные. Для начала грунт и фундамент обкладывают рубероидом, создавая гидробарьер, потом укладываются венечные балки и балки перекрытия, на которых крепится черновой пол с зазорами между досками в 5-7 см. Следующий слой — лаги с уклоном до 5 градусов в сторону слива.

Далее обычно идет слой утеплителя, но о нем мы скажем позже. Верхним слоем идет шпунтованная доска хорошего качества из лиственницы, сосны или дуба. Для вентиляции она должна отступать от стены на 2 см. Заканчивается все установкой плинтуса.

Для чего нужно утеплять полы? Сезонным баням это действительно незачем, а вот если захочется попариться в холода, то понадобится банька утепленная. Выше уже дважды упоминалось утепление. Но мы будем рассматривать его варианты по порядку.

Поставленное на сваи строение не имеет бетонного фундамента, вместо него — пустое пространство, где гуляет ветер. Утепление пола в бане на винтовых сваях начинать надо с создания двойного пола: чернового и белового с прослойкой утеплителя. Для этого на оголовки свай сначала кладется брус для обвязки, к нему прибиваются пропитанные антисептиком доски.

Собственно, мы уже говорили о бетонном поле, а заливной — это он же. Различаются два случая заливки: по грунту и по перекрытию.

Тут предлагается на разных ресурсах много вариантов. Можно сделать так:

  1. Внутри сплошного ленточного фундамента выкапывается котлованчик на глубину 40-50 см.
  2. Засыпается и утрамбовывается гравий так, чтобы его слой был 15 см.
  3. Насыпается и утрамбовывается песочная подушка — 30-50 см.
  4. Поверх нее кладется рубероид в два слоя с нахлестом листов 10 см и герметизацией битумной мастикой. (2-й слой перпендикулярно 1-му.)
  5. Слой утеплителя — керамзита или минваты, или шлака из котельной, или пропитанного гудроном войлока. Толщина слоя 30-50 см, с заходом на стены.
  6. Только для минваты — второй слой гидробарьера. Это может быть полиэтиленовая пленка.
  7. Слой армирующей сетки с диаметром прутка 5 мм.
  8. Маяки и направляющие для создания нужного уклона.
  9. Заливка бетонной стяжки. Толщина не менее 3 см.

Как вариант возможно два слоя бетонной заливки: первый слой сразу по песочно-гравийной подушке, причем бетон замешивается с крупным гравием. На первую стяжку кладется гидробарьер, потом утеплитель (например, перлит с цементом). На застывший раствор — металлическая сетка и новый слой стяжки из бетона.

Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.

Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

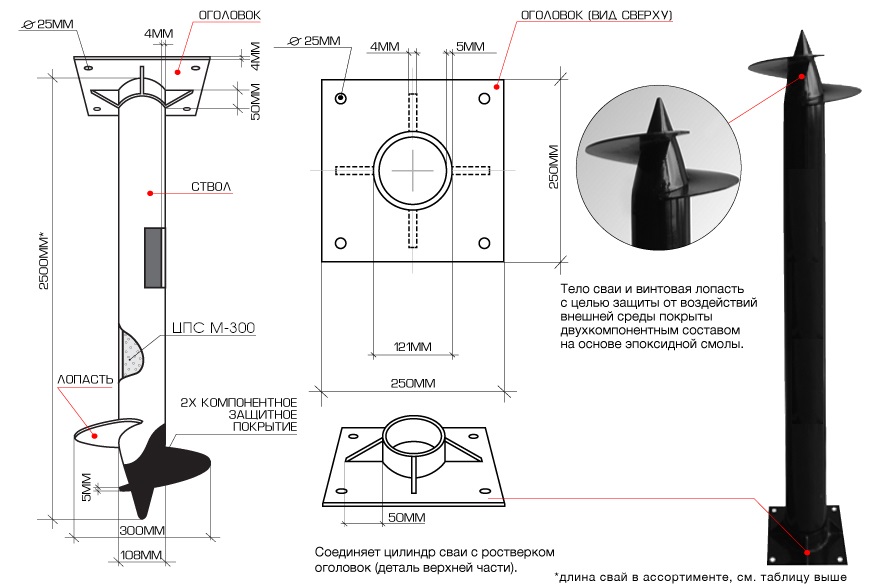

Конструкция винтовой сваи

Свая представляет собой полую стальную трубу диаметром 80-150 мм. Длина трубы составляет не менее 2,5 м, что определяется требуемой глубиной вкручивания в грунт. При необходимости длину свайных труб можно увеличивать путем их наращивания. Снизу к свайной трубе прикреплен заостренный наконечник с винтовыми лопастями. Поверхность трубы покрыта специальным антикоррозийным составом.

Надземную верхнюю опорную часть сваи составляет оголовок, который закрепляется на ствол после вкручивания сваи в грунт. Он имеет форму квадрата со стороной 50 см. В середине с нижней стороны оголовка располагается небольшой отрезок трубы, который надевается на ствол сваи и приваривается к нему. Место сварки оголовка с трубой винтовой сваи необходимо защитить от коррозии.

Сваи также можно заказать или изготовить своими руками с соблюдением всех необходимых габаритов. Таким образом, можно будет дополнительно снизить стоимость фундамента.

Этапы создания свайного фундамента

Перед тем как установить несколько свай под баню, нужно очистить территорию от растительности. Далее, согласно чертежу фундамента, делают разметку на земле и приступают к бурению скважины ручным буром диаметром до 300 мм. Для определения количества свай учитывают вес бани.

Далее делают опалубку – трубу из рубероида или металла, которая соответствует диаметру скважины и превышает ее глубину на 200 мм. Возвышающую над землей часть трубы из рубероида стягивают проволокой. После чего конструкцию опускают в скважину.

Для выполнения арматурного каркаса берут 3 арматуры диаметром 6 мм и скрепляют их друг с другом поперечинами каждые 500 мм. Они должны быть выше самих, заливаемых бетоном, свай для соединения ростверком. Затем всю конструкцию заливают бетоном слоями по 60 см, уплотняя его с помощью вибратора.

Сваи должны отстояться в течение 10 дней. Далее приступают к установке ростверка – верхней части фундамента. Для этого делают опалубку из дерева, армируют его и заливают бетоном. Не забудьте выставить поперек отрезки трубы для дальнейшей вентиляции подпольного пространства бани. Ростверк делают высотой не менее 30 см и шириной не более 40 см.

Также можно ростверк выполнить из сборных железобетонных балок, которые тщательно закрепляют на оголовке свай, приваривая их к вертикальным стержням свай, и после монтажа тщательно заполняют бетоном или цементным раствором все стыки и швы. Перед возведением несущих стен бани нивелиром или водяным уровнем необходимо проверить горизонтальность основания ростверка, выравнивая его при необходимости цементным раствором.

Для удешевления конструкции бани можно прямо на металлические опоры устанавливать деревянные брусья. А сруб надежно армировать гвоздями или проволокой. Между фундаментом и брусом необходимо положить гидроизоляцию. Этот же материал помещают между обвязкой и стенами. Все открытые места бруса необходимо покрыть мастикой, это защитит обвязку от гниения.

Стадии утепления пола

Разберем основные моменты теплоизоляции разных конструкций.

Деревянного

Последовательность работ:

  1. Сверху балок набиваются с шагом равному ширине доски элементы чернового покрытия.
  2. Фиксируется строительным степлером влагозащитная пленка или другой гидроизоляционный материал.
  3. В зависимости от конструкции поперек либо вдоль укладывается утеплитель. Для повышения эффекта сверху рекомендуется стелить фольгированную пароизоляционную пленку. Популярна Ондутис R Termo. Плюс ко всему ‒ это защита утеплителя от намокания.
  4. Следующий слой ‒ обрешетка. Представляет собой набитые тонкие бруски, рейки. Отвечает за вентиляцию пола.

Завершающий шаг ‒ настил чистового деревянного покрытия.

Бетонного

Порядок работ:

  1. Сверху выстоявшегося бетонного основания настилают рубероид, изоляционную пленку или просто промазывают поверхность битумной мастикой.
  2. Засыпается слой керамзита, перлита или укладывается полистирол (на выбор).
  3. Крепится металлическая сетка, которая будет выполнять функцию армирования.
  4. Заливается бетонная самовыравнивающаяся стяжка.

По желанию хозяев укладывается плитка или используются съемные деревянные щиты.

Для самостоятельного возведения подойдет как бетонный, так деревянный пол. В банях из свежего сруба лучшим дополнением станет дощатый пол, в кирпичных постройках ‒ монолитная бетонная плита. В обоих вариантах еще на этапе разработки проекта нужно решить, будет ли конструкция проливной или нет.

Особенности бани из срубов на винтовых сваях

Баня 6х6 с верандой

Пик роста применения винтовых свай приходится на последние пять лет. В сравнении прежними годами, процент строительства бань на этом типе фундамента вырос в несколько раз.

Для строительства используется бесстыковочная технология укладки бруса, когда роль ростверка выполняет нижний обвязочный венец. Он надежно скрепляет винтовые сваи, делая необязательной обвязку свайных элементов швеллером/брусом. Таким образом, достигается дополнительная прочность конструкции без ее удорожания.

В средней полосе России сваи опускаются в почву ниже уровня промерзания примерно на 120 и более сантиметров. Такой сруб не будет деформироваться от пучения и оттаивания. После усадки баня на винтовых сваях не сместится, не перекосится и не просядет под своим весом. Лопасти винтовых свай «распираются» в почве, не давая строению сдвигаться.

Технология создания различных видов полов

Обустройство проливного пола является неплохим решением для бани с фундаментом на сваях в летний период. Для его сооружения необходимо:

  • строго горизонтально, без уклона, уложить лаги на ростверк;
  • на них закрепить половые доски с зазорами 7 мм; сквозь них будет проходить вода;
  • чтобы дерево не гнило и не было подвержено воздействию грибка, нужно обработать его специальными антисептическими составами.

Но чтобы в бане с протекающим полом можно было париться круглый год, то сооружают комбинированную конструкцию. Для защиты подпола от скопления влаги можно в нем соорудить бетонную стяжку в виде конуса, с канализационным стоком посередине. Если захотите ее утеплить, то до заливки бетона нужно уложить керамзит. Хотя он может замешиваться и непосредственно в раствор. Иногда, для экономии бюджета, бетонную стяжку заменяют замком из глины толщиной 8–11 см. Бетонную конструкцию нужно периодически мыть, обрабатывая специальными составами, для предотвращения неприятного запаха и возникновения вредных микроорганизмов.

Что нужно для устройства непроливного пола

Чтобы в бане с фундаментом на сваях сделать такой вид пола, поступают так.

  1. Сначала монтируют черновое основание.
  2. На него кладут гидроизолятор в виде рубероида или полиэтиленовой пленки, утеплитель.
  3. Накрывают утеплитель парогидроизолирующей мембраной и укладывают ее в сторону напольного основания впитывающей поверхностью.
  4. Поверх кладут еще один слой гидроизоляции.

В качестве теплоизоляционного материала рекомендуется использовать минеральную вату, пеноплекс или пенопласт

Важно помнить, что стыки между плитами утеплителя необходимо герметизировать с помощью монтажной пены. Настилают чистовой пол из досок хвойных пород древесины без щелей и зазоров с наклоном к одному из углов бани, где делается отверстие для системы стока использованной воды

Если вы хотите выложить пол керамической плиткой

Перед тем как обустраивать это напольное покрытие, необходимо сначала сделать бетонный пол. Не забудьте предварительно проложить водопроводные и канализационные трубы. Плитка должна быть качественной и лучше приобретать ту, которая способна выдерживать максимальную нагрузку, особенно при установке сверху нее деревянных настилов и других необходимых сооружений в бане. Поверх бетонной стяжки настилают рулонный гидроизолятор, на него – фракционный утеплитель и закрывают конструкцию цементной стяжкой. Для равномерного распределения нагрузки на пол бани можно использовать арматурную сетку

Главное, на что нужно обратить внимание при обустройстве бетонных полов – более мощное основание под печь

Иногда под плиткой сооружают теплый пол, так как фундамент, расположенный на сваях, крепкий, но чрезвычайно холодный. Под полом температура зимой в северных районах может достигать –20 градусов. Монтаж водяного теплого пола в каркасной бане на сваях может производиться несколькими способами: монтажом контура труб в плавающую стяжку или на деревянный настил.

Чтобы утеплить подпольное пространство бани, необходимо закрыть цоколь фундамента на сваях теплозащитными панелями и фасадными конструкциями, между которыми укладывают дополнительный слой утеплителя. Эта мера надежно защитит баню от холодного воздуха под полом и значительно улучшит внешний вид постройки. А также защитит от скопления мусора под строением, зимой – от снежных заносов. Для защиты цоколя можно использовать сайдинг, искусственный камень, кирпич или декоративные покрытия.

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые “висячие сваи”. Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

  • скважины необходимо выполнять диаметром 200 – 300 мм.(можно 400 мм.) на глубину 2 – 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
  • сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
  • расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной – 9 свай).

При невозможности выполнить скважину диаметром 200 – 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну “большую” скважину двумя-тремя “малыми” скважинами, располагая их рядом или треугольником на расстоянии 300 – 400 мм друг от друга.

Важно: в этом случае “малые” скважины должны быть закончены общим оголовком из бетона, который их объединит.

Ростверк

Ростверк – бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

  • не нарушается поверхностный слой
  • быстрое возведение фундаментов
  • более дешевая конструкция (теоретически).

Берется свая – металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается “парящая” в воздухе. Шаг свай 2,5 – 3 метра, расположение по углам здания и под несущими стенами. Для бани – рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

  1. Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
  2. Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
  3. Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
  4. Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
  5. Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
  6. При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.
