Как сделать правильный выбор флюгера на дымоход в бане?

Виды покрытия флюгарок

Для дополнительной защиты флюгарок от негативных климатических факторов и улучшения их декоративных свойств на их поверхность могут наноситься специальные покрытия:

  1. Порошковая краска. Имеет высокий уровень адгезии к стали, упрочняет поверхность, стойка к деформациям и изгибам без нарушения герметичности слоя, не содержит токсичных компонент, доступна в широкой цветовой гамме. Легко наносится, быстро застывает, делает поверхность металла электроизоляционным.
  2. Пурал. Не выцветает под действием ультрафиолета, не царапается и не разрушается при температурных расширениях металла за счёт пластичности и высокой прочности. Легко переносит контакт с химически активными веществами, содержащимися в осадках, доступен не только в виде монотонных расцветок, а и текстурных рисунков. Срок эксплуатации более 30 лет.
  3. Полиэстер. Обладает высокой износостойкостью, прочностью и уникальным блеском. Не выцветает, не отслаивается, не подвержен воздействию температур и осадков. Срок службы составляет от 5 лет.
  4. Пластизол. Имеет высокую коррозионную стойкость, отличные декоративные свойства, прочность и пластичность. В отличие от других покрытий, пластизол способен самовосстанавливаться, то есть микротрещины могут затягиваться и, таким образом, слой становится снова герметичным. Срок эксплуатации до20 лет.

Флюгарка на трубу прямоугольного сечения

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Покраска

Во время топки печи образовавшийся дым при выходе сопровождается влажным паром. Для уменьшения его воздействия на флюгер, установленный на дымоходной трубе, наносятся слой грунтовки из тертого сурика.

Смесь замешивается в пропорции 1:1. Примесью к сурику служит олифа. К десяти частям первого вещества примешивает десять частей второго. Альтернативной заменой сурику служит охра, предварительно просеянная сквозь сито с мелкой сеточкой, сухая глина. Металл грунтуется полученной смесью. Распределение грунтового материала должно происходить равномерным способом. После полного высыхания грунтового слоя, готовое изделие покрывается краской на основе масляных компонентов.

На просушку изделия отводится двадцать четыре часа.

Флюгер принято красить в черный цвет, поскольку через месяц под действием дыма, выходящего из трубы, любой оттенок становится темным. Выделять другими красками следует только те места, на которые дымовой поток не оказывает воздействие. Перед началом монтажа следует просушить изделие, чтобы при работе не нанести вреда покрытию.

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

  • Дефлектор ЦАГИ
  • Тарельчатый дефлектор, Astato
  • Круглый «Волпер»
  • Дефлектор Григоровича
  • Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

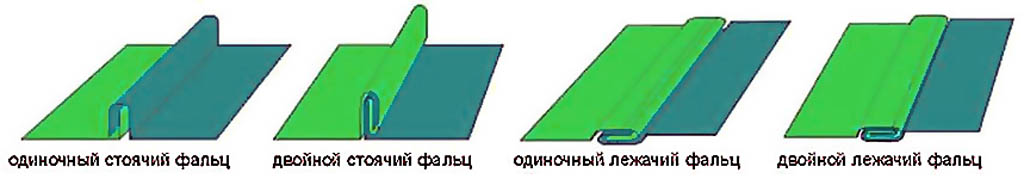

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

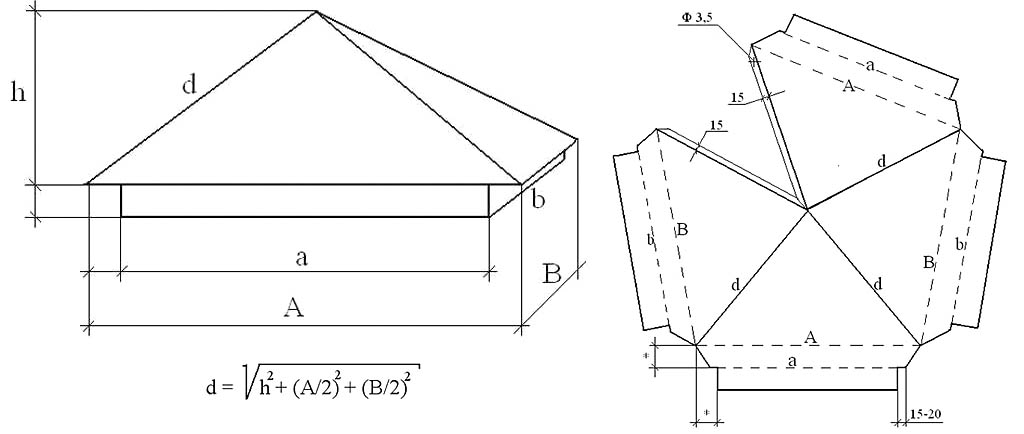

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

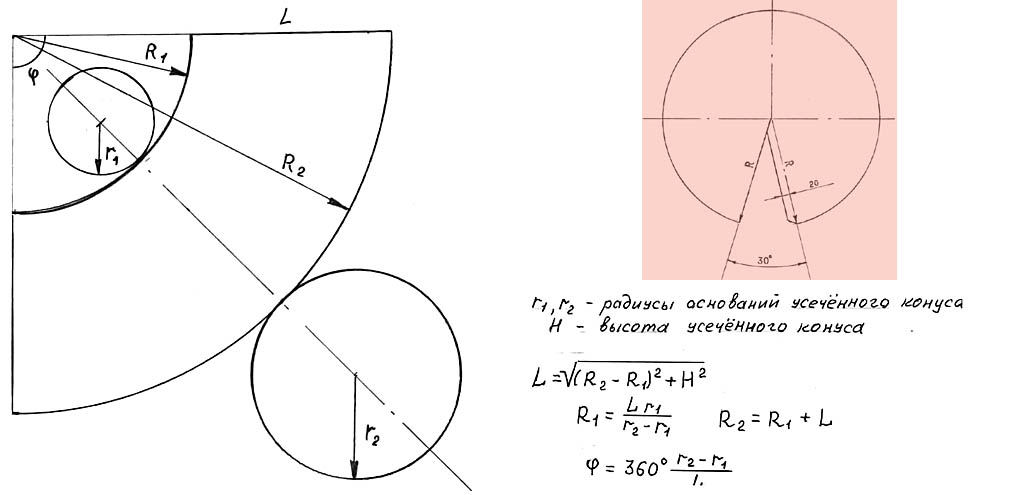

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

  1. Размечают и вырезают развертку;
  2. Сверлят отверстия под заклепку;
  3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
  4. Заклепывают край;
  5. Через деревянные подкладные бруски струбцинами сжимают борта;
  6. Пропаивают шов.

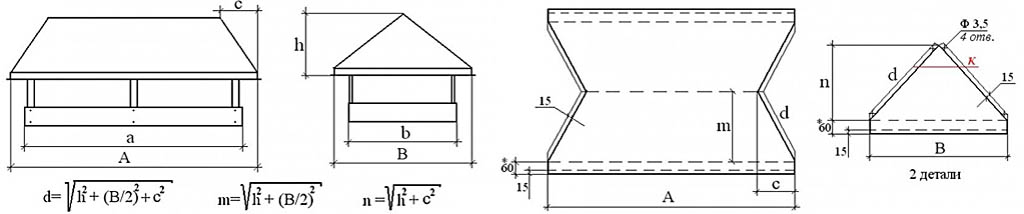

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

Построение развертки вальмового шатра (зонта) дымника

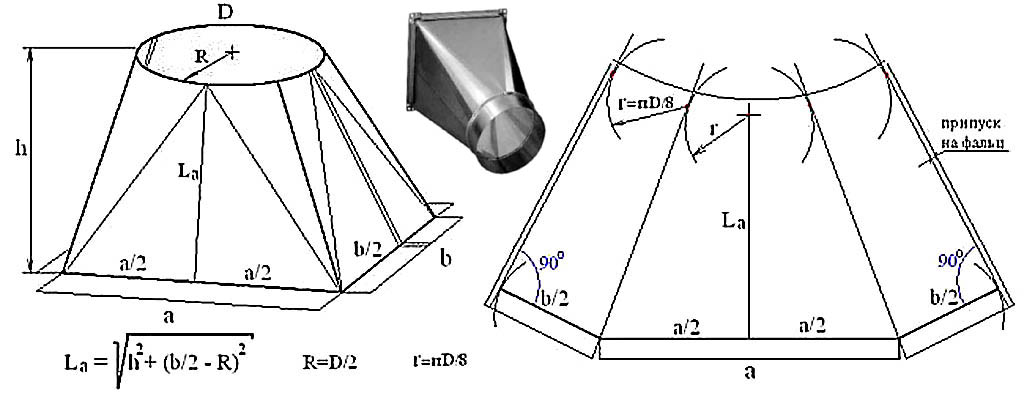

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Для чего нужна флюгарка на кровлю

«Дом всему голова». Наверно, это выражение знакомо многим. Но и у самого дома тоже есть «голова» — его крыша. Помимо выполнения очевидных защитных функций, она несёт ещё и значительную эстетическую нагрузку. Согласитесь, бросив случайный взгляд на какой-нибудь дом, вы почти всегда начинаете оценивать его сверху. А уж панорама городских крыш подарила вдохновение не одному художнику и поэту.

Часто можно заметить на печных или вентиляционных трубах флюгарки разной формы и размера. Иногда они настолько удачно вписываются в общий интерьер, что воспринимаются как элементы своеобразного декора для придания дому целостного образа. Даже название у них тёплое и мягкое, вызывающее улыбку – флюгарки.

Однако, основное предназначение у этих колпаков вполне прозаическое, защитное. Без них в трубы попадает дождевая влага, что приводит к отсыреванию кладки и неизбежному быстрому её разрушению. Особенно катастрофичны последствия в период межсезонья, когда заморозки и оттепели чередуются по несколько раз в сутки. Труба без флюгарки развалится очень быстро – в течение нескольких лет.

Кроме того, правильно установленный колпак или дымник скрепляет верхние ряды кладки за счёт точно подогнанного защитного профиля. Если добавить, что часть флюгарок позволяют гасить искры, то становится понятно, что за красивым фасадом декоративного элемента кроется исключительно эффективная функциональная конструкция.

Порой на крыше можно заметить элегантные грибоподобные образования. Как будто дизайнер по неведомой прихоти решил засадить свободное пространство искусственными сморчками. «Ну, это точно для красоты», — подумает кто-то и опять окажется не совсем прав.

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1.
На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2.
Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3.
Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4.
Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Видео – Изготовление дефлектора своими руками

Дымоход — это один из важнейших составляющих печей и каминов

Также очень важной деталью является колпак на дымоход, который обеспечивает правильный и стабильный отвод продуктов сгорания

Установить колпак для дымоходов вполне можно и своими руками, но сначала нужно узнать характеристики этих устройств, их основные функции и принцип работы. Также выясним, какие причины способствуют задымлению, то есть, возникновению обратной тяги в трубе.
Колпак на трубу дымохода (его еще называют зонт на дымоход, козырек, дымник, дефлектор, флюгарка) — это старинный архитектурный элемент, который в наше время несет отпечаток древности и утонченного вкуса. Некоторые современные дымники являются настоящим произведением искусства, которое делает дымоход оригинальным, а крышу завершенной.

Предназначение

Устанавливают зонт на дымоход с целью усиления тяги посредством отклонения воздушных потоков. Дефлекторы правильной конструкции препятствуют попаданию в дымоход атмосферных явлений — снега, косых дождей (см. ).

Также козырек для дымохода препятствует попаданию во внутрь мусора и птиц. Для этого устанавливается сетка, которая при этом беспрепятственно позволяет выпускать дым наружу.

Основные функции

Таким образом, козырек для дымохода выполняет следующие функции:

  • усиление тяги;
  • увеличение КПД трубы дымохода (до 20%);
  • защита от попадания снега, дождя, мусора;
  • препятствие для разрушения кирпичной кладки дымохода.

Конструкция колпака дымоходной трубы

  • крышка или зонт;
  • капельник или отвод для воды.

Крышка или зонт предназначены для защиты о попадания в дымоход атмосферных явлений. Капельник или отвод для воды предназначены для отвода стекающей влаги от верхней части трубы, тем самым уменьшая образование наледи в зимний период.

Материалы, используемые для изготовления флюгарки

Планируя сделать колпак для дымохода своими руками, следует использовать материалы, которые отличаются термостойкостью и устойчивостью к коррозии. Указанные характеристики имеют такие материалы, как:

  • оцинкованное железо;
  • нержавеющая сталь;
  • медь.

Важно помнить, что колпаки для дымоходов расположены в труднодоступных местах. Исходя их этого, необходимо выбирать колпак, который выполнен из качественного материала, и стоек, по своим характеристикам, к различным атмосферным явлениям

Одним из самых стойких считается колпак на трубу дымохода, выполненный из меди.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.
  1. На трубе потребуется сделать резьбу.
  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.
  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.
  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.
  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.
  1. На основание с резьбой садят крышку, выполненную из стали.
  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Установка дефлектора на печную трубу

Перед тем как монтировать дефлектор, внимательно осмотрите печную трубу и прилегающую к ней территорию. Если к верхнему срезу дымохода есть доступ, то усилитель тяги можно закрепить несколькими способами:

  • стянуть нижнюю часть отражателя хомутом;
  • использовать резьбовые соединения.

В первом случае на входном патрубке прорезают продольные пазы — они позволят ему сжиматься, максимально плотно охватывая печную трубу. Если же для крепления применяются болты и гайки, то конструкцию насаживают на дымоход и с трёх сторон выполняют сквозные сверления. Установив крепёж и затянув гайки, на открытую резьбовую часть наносят любой защитный состав — соединение надо будет периодически разбирать.

Для надёжного крепления дефлектора можно использовать дополнительные кронштейны — главное, чтобы конструкцию не могло сорвать при сильных порывах ветра

Для высоких дымоходов, а также в том случае, если подобраться к печной трубе сложно или небезопасно, отражатель присоединяют к переходнику, который позволяет плотно насадить устройство без дополнительных креплений. В этом случае порядок работ выглядит так:

  1. От подходящей трубы отрезают кусок длиной 20–25 см. Если найти заготовку, в которую бы плотно вошёл дымоход, не удалось, то цилиндр нужного размера получают сворачиванием полосы листового металла с последующей сваркой встык.
  2. При помощи резьбовых соединений дефлектор крепят на край переходной муфты.
  3. Воспользовавшись длинным шестом, конструкцию поднимают наверх и насаживают на печную трубу.

Поскольку в последнем случае появляется возможность подсоса воздуха в зазор между муфтой и дымоходом, то следует законопатить щель любым огнеупорным материалом.

Посчитав последний вариант недостаточно надёжным, автор этих строк зафиксировал отражатель проволочными растяжками. Для этого в месте крепления дефлектора с муфтой мне пришлось использовать более длинные болты — к торчащей наружу резьбовой части я присоединил отрезки проволоки. К слову, такой способ позволил использовать максимально плотную муфту и обойтись без дополнительного уплотнения — растяжки позволили установить конструкцию на печную трубу с небольшим натягом.

masterok.guru

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

  1. На трубе потребуется сделать резьбу.

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

  1. На основание с резьбой садят крышку, выполненную из стали.

  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками

Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик

Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Правила самостоятельного изготовления устройства

Простейшее устройство дымового дефлектора на дымоход можно сделать своими руками из мягких листов стали. Для этого потребуются следующие материалы и инструменты:

  • лист оцинковки или нержавеющей стали толщиной 0,5–1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Подготовительная часть включает в себя расчёт параметров устройства и изготовление чертежей-заготовок будущей конструкции. Чтобы сделать расчёт, необходимо измерить внутренний диаметр дымохода (d) и исходя из него высчитать размер деталей по следующим формулам:

  • Высота конструкции = 1,6 – 1,7 d
  • Ширина диффузора = 1,2 – 1,3 d
  • Ширина зонта = 1,7 – 1,9 d

Для более точного расчёта можно использовать специальные таблицы, в которых указаны стандартные диаметры каналов дымохода.

Процесс изготовления

Изготовить самодельный дефлектор можно по следующей схеме:

  • На листе бумаги или картона делается чертёж всех деталей в натуральную величину. Затем заготовки вырезаются и примеряются друг к другу на предмет правильного расположения и соединения.
  • Шаблон прикладывается к листу металла, на нём отмечаются контуры будущих деталей дефлектора. Затем из стали нужно вырезать заготовки при помощи ножниц по металлу.
  • На срезах лист следует загнуть на 5 мм при помощи молотка, таким образом достигается дополнительная прочность деталей.
  • В местах предполагаемого соединения деталей друг с другом, нужно отбить поверхность листа молотком, чтобы сделать его более тонким.
  • Диффузор и внешний цилиндр изготавливаются путём сворачивания листа в кольцо. Чтобы закрепить металл в такой форме, нужно просверлить отверстия для крепежей и зафиксировать конструкцию при помощи болтов и заклёпок. А также можно использовать сварку.
  • Колпак-зонтик фиксируется тем же способом, но сворачивается в форме конуса.
  • Для крепления колпака к диффузору используются скобы из оцинковки. Для их изготовления нужно вырезать из оцинковки 4 полоски длиной до 20 см. Их подгибают с двух сторон, придавая им П-образную форму. Затем заготовки при помощи болтов крепят на нижнюю часть колпака за верхнюю перекладину.
  • При помощи скоб зонтик крепится к диффузору, затем вся конструкция монтируется на трубу.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

  1. Из подготовленного листа металла вырезают элементы флюгера.

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

  • ЦАГИ.
  • Дефлектор Григоровича.
  • Волпер.
  • Н-образный.
  • Флюгер.
  • Тарельчатый.
  • Вращающийся.
  • Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Установка

Чтобы произвести монтаж флюгера на дымоотвод, нужно подготовить:

  • комплектующие готового изделия;
  • компас для определения сторон света;
  • дрель для просверливания отверстий;
  • крепежные детали, металлические уголки, саморезы;
  • клепочные элементы из металла;
  • гаечные ключи разных размеров.

Монтаж флюгера происходит в несколько этапов:

  1. Используя дрель, проделать отверстие в коньковом элементе. В него будет устанавливаться уголок готового изделия.
  2. Закрепить конструкцию при помощи крепежных деталей.
  3. В середине поместить флюгер с указательными стрелками.
  4. Выставить направление сторон света, применяя компас. Все указатели закрепить гаечными и шайбовыми крепежами.
  5. В нижний сегмент флюгера поместить подшипник, вращение которого будет зависеть от направления и силы ветра.

Принцип установки приспособления простой, с ним сможет справиться даже неопытный строитель

Важное условие — соблюдение всех требований, последовательности этапов

При эксплуатации никаких дополнительных действий установленное приспособление не требует, поскольку правильный монтаж обеспечивает эффективность работы, усиление тяговой мощности. Единственное, о чем нельзя забывать — чистка флюгера, которая предполагает снятие устройства с трубы. Все загрязнения удаляются щеткой.
