Дровяной водонагреватель для бассейна

Технические характеристики




Меры предосторожности:

Нагреватели для бассейна — TERMOPOOL, возможно использовать только с включенным насосом, если насос отключился, то постепенно (небольшими порциями) залейте огонь водой до полного погасания, во избежание негативных последствий !!!

Если не потушить огонь, то вода находящаяся в спирали нагреется до кипения и начнет выбрасывать порции кипятка в бассейн, что может привести к ожогам!!!

Правила пожарной безопасности
Устанавливайте нагреватель для бассейна не ближе 5 метров от построек, особенно деревянных.
Убедитесь, что не забыли легковоспламеняющиеся жидкости и предметы в радиусе 2 метров от обогревателя. Зону отдыха вокруг нагревателя, примерно 10 метров, следует очистить от сухой травы.
Старайтесь не оставлять нагреватель без присмотра (особенно в момент интенсивного горения), если появилась надобность отлучится, попросите кого-нибудь из взрослых присмотреть за работой водонагревателя.
Запрещено устанавливать нагреватели под ветками деревьев.

Срок эксплуатации.

Спирали изготовленные из
нержавеющей стали не подвержены
коррозии, даже при ее
использовании в соляных
бассейнах с очисткой на основе
хлоргенератора их коррозия
составит менее 0,01мм/год. Тем
самым срок эксплуатации,
нагревателя для бассейна,
практически не ограничен
и составляет минимум 15-20лет.

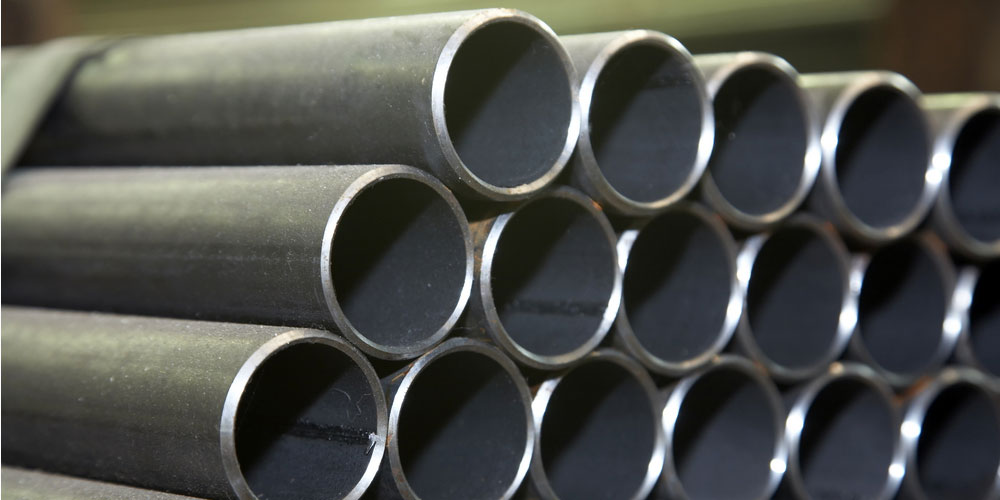

Труба из нержавеющей стали

Спирали из черной стали
подвержены коррозии и
агрессивным средам, поэтому их
срок эксплуатации намного меньше
чем у спирали из нержавеющей
стали и составляет в среднем
5-7лет.
Компания
Termopool не
изготавливает нагреватели из
черновой стали

Труба горячекатаная.

Бюджетные варианты

Давайте рассмотрим варианты, которые можно использовать, что говорится, на худой конец. Это далеко не самые практичные способы, но они очень дешевые и доступны каждому.

Кипятильник или чайник

Чайник для подогрева воды

Если у вас совсем небольшой бассейн для детей, то можно воду нагреть до нужной температуры простым проверенным способом. Просто разогреваете воду в нескольких кастрюлях и чайнике. Решение проблемы немудрено, и оно имеет своим плюсы.

Плюсы:

  • Бесплатно;
  • Доступно.

Минусы:

  • Только для мизерных объемов;
  • Удручающий процесс.

Улитка

Улитка — это солнечный мини-коллектор. Они имеет схожий принцип работы. Вода забирается в трубы, нагревается от солнца и возвращается в бассейн. Конструкция ее настолько проста, что самодельные улитки не такой редкий случай.

Улитка для обогрева

Так как это собрат солнечного коллектора, то плюсы и минусы схожи. Но улитка меньше по размерам, поэтому выигрывает в цене, но проигрывает в эффективности.

Плюсы использования улитки:

  • Очень доступная цена;
  • Не требует монтажа;
  • Простая в использовании.

Минусы использования улитки:

Эффективна только в солнечную погоду.

Термопокрывало для нагрева

Термпокрывало тоже может помочь вам нагреть воду в бассейне. Его еще называют «Специальное покрытие для бассейна». Вы просто натягиваете поверх бассейна специальное полотно, и теперь тепло от солнца не отражается от воды, а задерживается покрытием. Таким образом, за несколько часов вода может прогреться на 3-4 градуса.

Термопокрывало для нагрева

Нужно отметить, что в случае со специальным покрытием нагревается только верхний слой воды. Чтобы вода нагревалась равномерно, включите насос, который будет перемешивать верхние и нижние слои.

Обычно покупают термопокрывало для бассейна специальной формы под определенную модель. Если же у вас бассейн произвольной, то вы можете выкроить пленку самостоятельно или заказать.

Плюсы использования термопокрывала:

  • Доступная цена самого полотна;
  • Бесплатная эксплуатация;
  • Защищает от насекомых, листьев и прочей грязи.

Минусы использования термопокрывала:

Редко выступает единственным способом обогрева воды.

Подогрев бассейна дровами

Если вы отдыхаете на даче, то достать сухие дрова для вас не должно составить проблему. Поэтому этот способ на дачах актуален так, как нигде больше. Поэтому к подобным устройствами вам стоит приглядеться.

Обогреватели на дровах

Принцип работы похож на принцип теплового насоса. Устройство забирает в свои трубы порцию воды. В них она нагревается от огня, и достигнув нужной температуры, возвращается в бассейн. Далее цикл повторяется снова и снова, пока вода в бассейне не достигнет комфортного уровня.

Плюсы подогрева бассейна дровами:

  • Доступная цена устройства
  • Экономная эксплуатация
  • Доступно, если есть дрова

Минусы подогрева бассейна дровами:

Недоступно, если нет дров

Теперь вы знаете, как можно обогреть бассейн на своей даче. Как видите, вариантов действительно много. И все что остается, так это выбрать тот способ, который подойдет именно вам.

Простые варианты

Далеко не все могут позволить себе дорогой водонагреватель. Например, если бассейн установлен на короткое время. Для этого можно сделать водонагреватель для бассейна своими руками.

Кипятильник или чайник

Чтобы деткам было приятно поплавать в надувном бассейне, можно использовать подручные средства. Метод очень прост — достаточно нагреть воду в чайнике или кастрюле и добавить её в водоем.

Технология производства нагревателя для бассейна.

Изготовление спирали не такое уж
и легкое дело, как может
показаться со стороны.
Одного только желания и
подручных средств не хватит
чтобы получить качественный и
надежный нагреватель для
бассейна.
Компания Termopool обладает
большой производственной базой,
которая включает в себя сложные
высокоточные гидравлические,
лазерные и гибочные станки.

Процесс изготовления дровяных
нагревателей для бассейна в
целом включает в себя большое
количество производственных
процессов, такие как:
аргонодуговая сварка, лазерная
резка, гибка, опрессовка,
покраска, сушка, тестовая сборка
и упаковка нагревателей.
За счет изготовления спирали на
мощном гидравлическом станке, ее
витки плотно и без смещений
прилегают друг к другу.
В результате топка получается
плотной, что позволяет
максимально продуктивно
производить отбор тепловой
энергии и поддерживать
максимальные температуры в
топке.Компания TERMOPOOL не
изготавливает спирали с зазорами
между витков и нагреватели в
цельном корпусе.


 Нагревательный элемент

Принцип работы

Дровяной котел – это простая и примитивная конструкция. Ее основными элементами являются топка и змеевик.

  • Топка (или внешняя оболочка). Изготавливается она из высококачественной закаленной стали, которая под действием высоких температур не деформируется и теряет свои первоначальные свойства. Топка может быть разных форм и размеров.
  • Змеевик. Это толстостенная стальная труба, которой в процессе изготовления придают специальную форму. Она находится внутри конструкции и подключается к насосу.

Давайте же разберемся, по какому принципу работает котел и как он нагревает воду. Итак, процесс нагрева воды происходит следующим образом:

  • дровяной котел нужно правильно подключить к циркуляционному насосу;
  • включается насос, и вода после этого попадает в змеевик;
  • в топку укладываются дрова (желательно, чтобы они были сухими и мелкими), поджигаются, вода в змеевике начинает под действием огня нагреваться;
  • через другой насос уже подогретая вода попадает назад в бассейн.

Циркуляция воды в змеевике должна происходить довольно быстро, чтобы она не успевала закипать, а лишь хорошо нагревалась. Для этого желательно приобрести насос, который характеризуется большой мощностью.

Комплектация и аксессуары.

Флагманом линейки
нагревателей
TERMOPOOL является модель
VOLCANO PRO 50.В его комплектацию входит
всё необходимое для полноценного
и быстрого нагрева воды. А
именно:
Армированная нержавеющей
проволокой спираль 36м (труба нержавеющая
сталь
AISI 304
32*2мм) , покрытая изнутри
термостойкой эмалью до 1000
градусов.
Крышка выполнена из нержавеющей
стали
AISI 304,
(3мм) с применением усилений из  нержавеющего
квадрата 15мм и
декоративными элементами, так же
выполненными из нержавеющей
стали.
Дымоход изготавливается из
нержавеющей стали. Состоит из из
двух труб 0,5м, диаметром 140мм,
задвижки и дефлектора.
Экран из нержавеющей стали
0,8мм, который полностью
закрывает спираль.
Подставка (выполненная из стали
5мм и изготовлена с применением
лазерной резки) покрыта
термостойкой эмалью.
Колосник выполнен из чугуна
толщиной 20мм.
Зольная чаша из нержавеющей
стали.
Кольцо/Кожух  с
декоративной резкой и дверцей
для удобного извлечения золы.(
из нержавеющей стали толщиной
0,8мм)  высота 180мм.

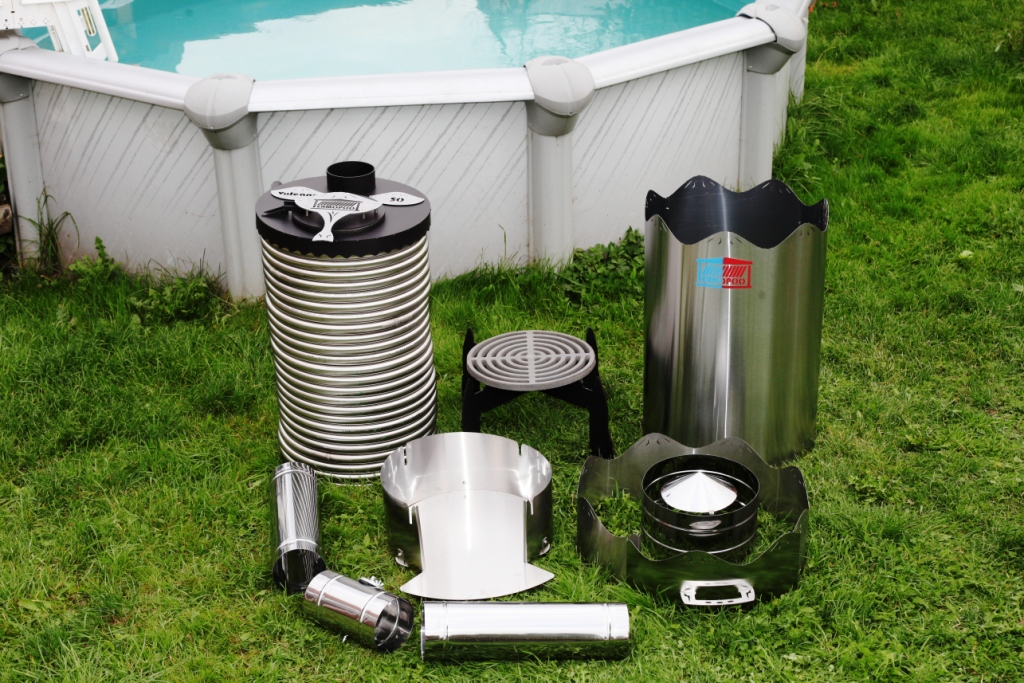

Комплектация

VOLCANO Pro

Для тех кто хочет обложить
нагреватель камнем или
установить в уже имеющуюся печь,
мы изготовили серию нагревателей
BASIS 2020.В стандартный комплект
Basis
входит:

Спираль (труба нержавеющая сталь
AISI 304
32*1,5мм),покрытая изнутри
термостойкой эмалью до 1000
градусов.
Подставка (выполненная из стали
5мм и изготовлена с применением
лазерной резки) покрыта
термостойкой эмалью.
Колосник выполнен из чугуна
толщиной 20мм.
Кольцо/Кожух ( из нержавеющей
стали толщиной 0,8мм) вокруг
подставки, высота 150мм.


Стандартный комплект BASIS Pro

Дополнительно для серии
BASIS
можно приобрести:

Крышку, которая повысит мощность
Вашему нагревателю для бассейна
на 15-20%. Крышка выполнена из
3-х мм. стали, окрашенной
термостойкой эмалью. Лючок
крышки позволяет установить на
его месте казан, коптильню или
решётку. Совмещайте нагрев
бассейна с готовкой!!! В крышке
имеется выход под дымоход.

Крышка нагревателя
Серия Basis стандартный комплект слева, с экраном и крышкой справа.

Защитный
экран придает завершенный вид
спирали.
Ограждает Вас от жара и в
отличии от самой спирали,
которая покрывается сажей и
подтеками конденсата,
сохраняет красивый вид
нагревателя на долгие
годы! Защитный кожух позволит
оградить бассейн от жара и искр.

Как сделать дровяной нагреватель для бассейна своими руками?

Чтобы в облачную погоду и прохладные вечера температура воды оставалась комфортной, необходимо ее подогревать. Не всегда есть возможность пользоваться газовыми обогревателями, или если дом удален от благ цивилизации, то возможно не хватит мощности электричества, чтобы подогреть бассейн с водой. Поэтому существует дровяной водонагреватель, который спасет вас в любой ситуации.

Что же такое дровяной нагреватель? Это конструкция, имеющая форму спирали, изготовленная из металла. Данный агрегат работает без электричества, соответственно, им можно подогревать воду в любом месте, где нет возможности подключить электроэнергию. Такая конструкция работает на обыкновенных дровах, поэтому ни газ, ни другие виды топлива не понадобятся. Конечно, если вам удобнее топить чем-то другим, кроме дров, то делать это можно, но дерево — самый дешевый вариант. Для топки подойдет и мусор, и уголь, и все, что может гореть и не имеет токсичности. И именно такой нагреватель стоит на первом месте по экономичности среди всех современных нагревательных приспособлений.

Чтобы вода из бассейна попадала в нагреватель, понадобится насос, который способен работать с помощью генератора. Если такового не имеется, то можно пользоваться шлангом, который продается вместе с бассейном.

Такая конструкция состоит из трех компонентов: бака для воды, смесителя и топки.

В качестве металла для бака используют медь или сталь. Смеситель нужен для того, чтобы поддерживалась температура. Также он контролирует давление для подачи холодной воды. Объем бака не делают более двухсот литров.

Бойлеры на дровах бывают следующие:

  1. Встроенная топка обогревает и подает горячую воду.
  2. Такая же установка, но имеет раздельную колонку.
  3. Устанавливают в него электрический ТЭН, чтобы поддерживать оптимальную температуру.
  4. Емкость, содержащая металлическую спираль. Именно такие используют для бассейнов.

Какой принцип работы дровяного водонагревателя для бассейна

Запускается работа теплообменника различным топливом. Холодная вода движется по трубчатой спирали. Жидкость нагревается и выходит из шланга в бассейн.

Как видите, все очень просто.

Такие конструкции имеют свои преимущества:

Водонагреватели имеются в продаже. Кто не хочет сам возиться со сборкой, то можно приобрести уже собранный.

Одним из самых мощных является водонагреватель Пеллетрон. Работает на дровах, брекетах и древесных отходах. Им можно подогревать не только бассейн, но и душ, и емкость для полива огорода. Спасет вас в любой ситуации, когда понадобится нагреть воду за короткий промежуток времени.

Те, кто не хочет тратиться на покупку агрегатов, могут собрать водонагреватель своими руками. Чтобы его изготовить, возьмите следующие материалы:

  • пластиковая труба, которая сможет выдержать температуру до 40 градусов (подойдет и шланг);
  • старая батарея или какой-нибудь подходящий радиатор;
  • бочка из стали или меди, объемом на двести литров;
  • насос;
  • сухое топливо в виде дров, угля или древесных отходов.

Когда приступите к работе, выполняйте это в таком месте, где огонь ничего не повредит, и делайте это подальше от бассейна, чтобы он не загорелся.

Приготовьте бак. Вместо него с помощью кирпичей можно сделать импровизированную подставку. Сверху положите батарею. На каждое отверстие радиатора прикрутите ниппели, на них наденьте шланг. Или вместо этих деталей можно использовать переходник, на котором имеется резьба. К отверстию следует подсоединить патрубок и опустить в бассейн. Также в него нужно опустить наконечник, который фильтрует воду. Соедините шланг и насос. Для работы радиатора сооружаем костер и запускаем насос.

Собрать такую конструкцию несложно, к тому же это эффективный способ нагреть воду практически бесплатно.

Мощность спирали.

Для подогрева воды в
бассейне, требуется большое
количество тепловой энергии.
Среди возможных способов
нагрева, мы предлагаем самый
экономичный и эффективный —
подогрев бассейна дровами.
Мощность водонагревателей
варьируется от 18 до 55 кВт,
зависит это от количества
витков.
Для подогрева воды в бассейне
малого объёма вам будет
достаточно нагревателя Basis
2020 -18
кВт.
Для обладателей бассейнов
внушительных размеров
потребуется нагреватель Volcano
50/ Volcano
Pro 50 мощностью 55 кВт.
Подогрев бассейна дровами это
самый экономичный способ нагрева
воды, ведь расход сухих
берёзовых дров для самой мощной
модели «Volcano 50» составляет
всего 20 кг/час. КПД=70%
Все водонагреватели проходят
тестирование на герметичность
давлением в 15 атм.
(Электросварные трубы разрывает
при нагрузке в 170 атмосфер).

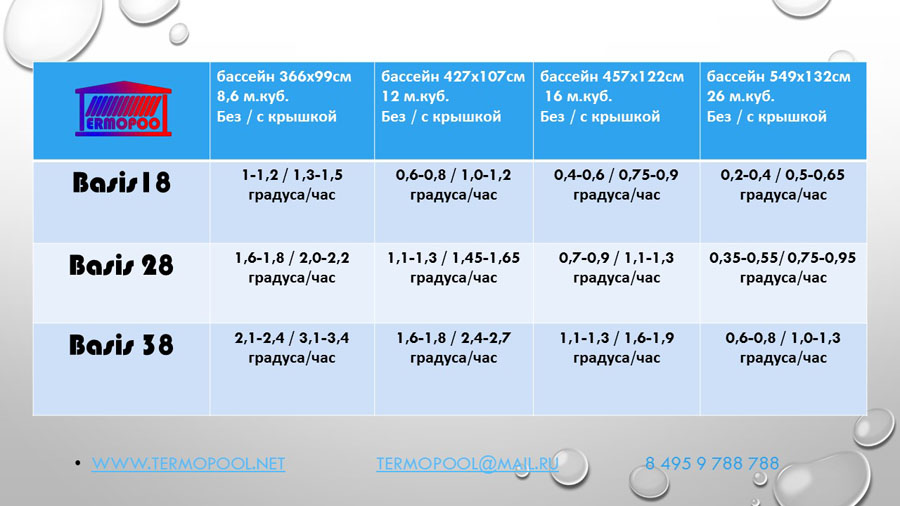

Таблица нагрева
воды в бассейне (серия

BASIS 2020)

УЗНАТЬ ПОДРОБНЕЕ О
BASIS
2020›

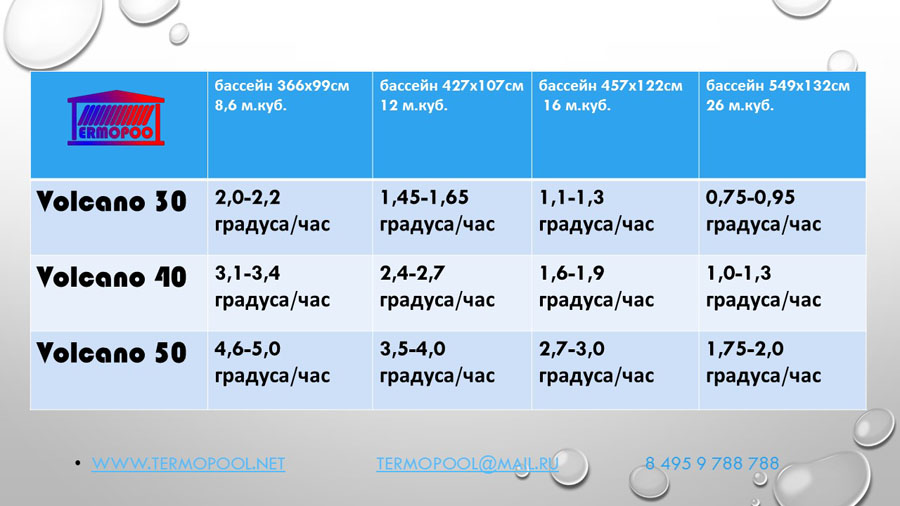

Таблица нагрева воды в бассейне (серия VOLCANO/VOLCANO PRO)

ПЕРЕЙТИ В КАТАЛОГ  ›

Мы лично замерили мощность
наших, нагревателей для
бассейнов, и можем гарантировать
данный результат, указанные выше
мощности могут повышаться или
понижаться, все зависит от
интенсивности горения, породы и
влажности древесины, мы даем
средние стабильные показатели
при топке березовыми поленьями.

Посмотрите видео:

Видео. Измерение мощности.

Видео.

Termopool Volcano
спустя год.
