Что такое дренажный колодец? Его назначение и правила обустройства

Изготовление и монтаж пластиковых колодцев

Процесс установки зависит от вида колодца. Для смотровых, поворотных и накопительных конструкций необходимо сделать бетонное основание. Поглотительные колодцы без дна требуют обустройства фильтрующей системы.

Как установить ревизионный и коллекторный колодец

Если вы приобрели готовую пластиковую емкость, то необходимо ее только установить на заранее подготовленное основание. Монтаж обоих видов колодцев практически не отличается. Разница может быть только в размерах, количестве отводных труб, а также в горизонтальном или вертикальном расположении.

Смотровые, как правило, имеют вертикальную конструкцию, накопительные могут быть выполнены в горизонтальном или вертикально варианте. Кроме того, коллекторные колодцы обычно оборудуют дренажным насосом и производят отвод труб в водосборник.


Подключение труб необходимо проводить после установки емкости на тщательно подготовленное основание, после этого производится герметизация труб и засыпка колодца

Перед устройством колодца для сбора и отвода дренажных вод выкопайте канаву, проведите подготовительные работы, как было описано выше, и проложите трубы, но пока не засыпайте.

Установка колодца состоит из следующих этапов:

  1. углубите участок, где предполагается установить колодец, он должен быть на 40 см глубже уровня прохождения труб;
  2. насыпьте и утрамбуйте слой песка и щебня;
  3. подготовьте бетонный раствор (3 части песка и 1 часть цемента) и залейте им дно;
  4. после того как основание затвердеет и будет полностью готово (на это потребуется примерно 2 дня), уложите слой геотекстиля;
  5. установите емкость на бетонную подошву, присоедините к отводам трубы;

В завершении смонтируйте сверху люк, засыпьте конструкцию со всех сторон щебнем и грунтом.

Монтаж поглотительной конструкции из пластика

Для установки фильтрующего колодца понадобятся пластиковые емкости без дна. Их монтаж производится те же способом, как описано выше, за исключением заливки бетонного основания. Вместо него внизу колодца изготавливают фильтрующую систему, очищающую поступающую воду естественным способом.

Чтобы колодец поглотительного типа продуктивно работал продолжительное время, необходимо правильно произвести его установку, как показано на рисунке (+)

На дно засыпается слой гравия, щебня или другого подобного материала толщиной 20-30 см. В верхнюю часть колодца подводят трубы, конструкция засыпается со всех сторон щебнем или гравием, сверху накрывается геотканью и закрывается люком.

Изготовление емкости из пластиковых труб

Если у вас нет готовой пластиковой емкости, ее можно изготовить самому. Для этого понадобится пластиковая труба определенного диаметра (35-45 см – для смотровых и поворотных конструкций и 63-95 см – для коллекторных и поглотительных). Кроме того, необходимо приобрести круглое дно и люк из пластика в соответствии с размером трубы и резиновые прокладки.

Алгоритм изготовления:

  1. Отрежьте пластиковую трубу необходимого размера, соответствующую глубине колодца.
  2. Примерно на расстоянии 40-50 см от дна проделайте отверстия для подводки труб и оснастите их резиновыми прокладками.
  3. Прикрепите к емкости дно и заделайте все швы мастикой из битума или другим герметиком.

Установка самодельной дренажной емкости производится по вышеописанной схеме.

Как организовать поверхностный отвод воды?

Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.

Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.

Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.

Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.

Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.

Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.

Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку

Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.

Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.


Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.

Основные этапы монтажа

Первым делом стоит нарисовать на бумаге план участка и определиться, как именно будет проходить дренаж. Помните, что стекать вода должна в самую нижнюю точку – там и обязан быть резервуар для воды. Для определения такого участка можно воспользоваться прибором теодолитом. Исходя из плана рассчитывается необходимое количество материалов.

Поэтапная инструкция выполнения работ:

  • В соответствии с проектом на бумаге стоит разметить участок на местности.
  • После этого производится выкапывание траншей, размер которых должен учитывать трубу и гравий, которые будут закопаны там.
  • Для рытья лучше взять штыковую лопату – она увеличит скорость работ.
  • Ширина канавы должна составить примерно полметра.
  • Следующим этапом будет создание уклона канавы для системы.
  • При этом учитываются перепады высоты, которые отмечаются вешками.
  • Чтобы дно образовало нужный уклон, используем песок.
  • На основание траншеи выкладывается геотекстильный материал, который в местах стыка должен иметь хороший зап`ах.

  • Далее он заполняется гравием с учетом уклона.
  • В мелкой фракции делаем желоб, в который должна поместиться труба.
  • Далее укладываем водоотводные изделия, соединяем их в соответствии с технологией, проверяем, чтобы остался нужный уклон.
  • Проконтролировать направление можно при помощи натянутой нити.
  • Стыки труб соединяются при помощи специальной ленты.
  • На следующем этапе проводится установка смотровых колодцев.
  • Если водоотводные изделия не имеют фильтрующего слоя, тогда стоит обернуть их геотекстилем, закрепив веревкой.
  • После этого поверх засыпается гравий слоем до 18 см и сверху, с двух сторон с запа́хом закрываем систему краями нижнего геотекстиля.
  • Финальным аккордом будет засыпание дренажа речным крупным песком.

Перед тем как закрыть трубы, залейте в них воду и посмотрите, насколько правильно она будет идти по системе. Пока конструкция не закопана, еще можно все исправить.

Таким образом получаем хорошую и функциональную систему. Теперь чрезмерные осадки и скопление влаги не страшны вашим постройкам. Дренаж стоит монтировать не только вокруг жилых объектов, но и по периметру хозяйственных сооружений.

Несколько советов по обустройству дренажа:

В том случае, если система проходит под дорогой, по которой часто ездит транспорт, то на участке трассы трубы должны быть металлическими. Далее они обязаны плотно соединяться с остальной конструкцией.
Когда траншея готова, вначале следует утрамбовать дно, а только потом начинать заполнять комплектующими.
Засыпать водоотводные изделия гравием следует на 18-30 см.
Геотекстиль используется для предотвращения загрязнения системы. Для этих же целей можно обернуть комплектующие фильтрующим материалом.
При монтаже конструкции следует учесть возможность ее обслуживания. Для этого создают смотровые колодцы

Лучшим местом для них являются изгибы и стыки.
Важно, чтобы дрены не касались и не перекрывали уже имеющиеся в земле коммуникации – провода, трубы.
Копать траншею нужно начинать с самой высокой точки земли.
Не стоит экономить на количестве геотекстиля, поскольку этот материал призван защищать от заиливания дренажную трубу.
В качестве отстойника для воды проще всего прикрепить металлический сварной короб.

Производители и цены

Колодец из покрышек

К выбору колодцев следует подойти серьёзно, поскольку от их качества зависит полноценная работа дренажной системы. Неплохо себя зарекомендовали такие производители:

  • «Полипластик» – безоговорочный лидер на российском рынке, цена от 9000 рублей;
  • «Вавин» – производитель, знающий своё дело, цена от 15000 рублей;
  • «Матлайн» – изготовитель, выпускающий высококачественный товар, цена от 6000 рублей;
  • InstalPlast Lask – польская организация, изготавливающая добротную продукцию, цена от 10000 рублей.

Все организации имеют кристально-чистую репутацию, так как их товар отличается долгим сроком эксплуатации и стойкостью к агрессивным факторам.

Что такое колодец?

В общем случае колодец представляет собой обустроенное сооружение, включающее подземную (шахту, ствол) и наземную часть (оголовок) и предназначенное для решения ряда проблем. В отличие от скважины он имеет меньшую глубину, но большие размеры в поперечном сечении, что дает возможность обеспечить эксплуатационное или ремонтное обслуживание.

Изготавливаются рассматриваемые сооружения, как правило, ручным способом с применением различных технологий. Обустройство колодцев включает следующие основные этапы:

  1. Формирование дна (придонного участка). В зависимости от назначения колодца обеспечивается герметичность этой зоны или создается фильтр для очистки воды (стоков).
  2. Обустройство стенок. В любой конструкции важнейшим условием на этом этапе считается обеспечение механической прочности и герметичность.
  3. Наземная часть или оголовок (устье). На поверхности земли обустраивается колодезный выход шахты (ствола) с возможностью соответствующего обслуживания. Наземные элементы должны защищать шахту от внешних воздействий (в т. ч. осадки, попадание грязи и т. д.). При необходимости создается возможность опускания человека в подземную часть конструкции.

Помимо указанных общих принципов строительства, колодцы, в зависимости от их назначения, имеют определенные особенности, что выражается в особом обустройстве внутреннего объема шахты, использования специального оборудования, подведения различных магистралей.

К колодцам на дачном участке предъявляются следующие основные требования (помимо эксплуатационных): механическая прочность, долговечность, безопасность для обслуживающего персонала и случайных людей, соблюдение санитарных норм, исключение запахов изнутри, экологическая чистота, внешний дизайн. Среди основных их параметров выделяются: глубина шахты и объем подземной части. При строительстве необходимо учитывать такие важнейшие факторы: уровень залегания подземных вод, глубина промерзания, тип грунта и его подвижность, особенности местности (особенно паводковую ситуацию), рельеф дачного участка, расположение различных объектов на территории дачи.

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.

Строительство колодца из пластика

В данном случае тоже используется готовая конструкция накопителя, которая погружается в ранее подготовленную яму соответствующего размера. В выборе колодца из пластика следует учитывать следующие параметры:

  • Конфигурацию расположения подводных отверстий с патрубками.
  • Тип конструкции с точки зрения компоновки – существуют монолитные и сборные модели. В первом случае устройство дренажного колодца предполагает полную герметизацию, а во втором – организацию системы, разделенной по функциональным зонам.
  • Дополнительные приспособления – например, металлическая площадка в верхней части, люк, ниши для оборудования и т. д.

После завершения земельных работ емкость погружается в шахту, фиксируется несущими крепежами и подключается к трубам. Далее следует изолировать пластиковый корпус утепляющими и парозащитными материалами. В качестве универсальной оболочки можно применить геотекстиль с песчано-гравийной обсыпкой.

Идеальная альтернатива бетонным кольцам

До недавнего времени для устройства дренажных колодцев использовались железобетонные кольца. Этот материал также прекрасно выдерживает физические нагрузки и способен на длительную эксплуатацию.

Но пластиковый колодец для дренажа постепенно вытесняет данный традиционный способ. И всё благодаря своим качествам.

С бетонными кольцами нельзя работать самостоятельно. Для правильной укладки потребуется применение специальной строительной техники, что на некоторых участках просто невозможно. Соединения бетонных колец довольно тяжело сделать водонепроницаемыми.

Для этого может потребоваться высококачественный цементный раствор с добавлением жидкого стекла. Помимо этого, бетон необходимо покрыть битумной мастикой как снаружи, так и внутри. Это позволит приблизить колодец из колец ЖБИ к желаемой герметичности.

Все эти работы не потребуются, если использовать для устройства ливневой канализации пластиковые изделия. Скорость выполнения работ, качество и продолжительная эксплуатация делают полимерные колодцы идеальным решением проблем устройства дренажных систем.

Типы дренажных смотровых колодцев

Смотровые колодцы, предназначенные для безнапорной дренажной системы, делят на следующие типы:

  • линейные;
  • поворотные;
  • узловые с одним или двумя узлами присоединения.

Стандартные конструкции смотровых железобетонных колодцев заводской готовности разработаны согласно серии 3.003.1-1/87 «Сборные железобетонные цельноформованные колодцы для подземных трубопроводов».

Конструктивно смотровые колодцы всех видов канализационных систем отличаются количеством входных/выходных отверстий и их расположением

Линейные колодцы устраивают на прямолинейных участках трубопровода, имеют две трубы: подающую и отводящую.

Поворотные колодцы характеризуются допустимым углом поворота трубопровода, который зависит от диаметра трубы и размера рабочей камеры.

Узловые колодцы строят с таким расчетом, чтобы подсоединяемые трубопроводы имели острый угол с магистральным трубопроводом по ходу движения жидкости.

На схеме представлены планы смотровых колодцев с рабочими камерами 1000, 1200, 1500 мм (+)

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани

При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.

Вариант ливневой канализации

Установка колодца и врезка трубопровода в колодец по месту

Как правило, дренажные пластиковые колодцы поставляется готовыми к установке с надежно приваренными в заводских условиях патрубками. Иногда есть необходимость подключения трубопровода по месту. Врезка в колодец и подключение трубопровода по месту может быть осуществлена с помощью специального фитинга – манжета или муфты in-situ для подключения по месту.

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.


Современный тип дренажных труб – изделия из прочного и выдерживающего большие нагрузки модифицированного пластика (например, ПНД). Стенки труб покрыты фильтрующими отверстиями или пропилами, некоторые виды сверху покрыты геотекстилем

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую  нередко используют для полива или хозяйственных нужд.


Если рельеф местности не позволяет устраивать самотечную систему, применяют дренажные насосы. Различные модели (чаще погружного типа) служат для перекачки воды по трубам в нужном направлении, отличаются особенностями конструкций и мощностью

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Виды колодцев

Сооружения могут использоваться как для получения воды, так и для ее удаления, имеют название инфильтрационные и поглощающие соответственно. Представляют собой углубления в земле, которые достигают водоносного горизонта. Они могут уходить вглубь на несколько сотен метров (артезианские скважины). В зависимости от вида грунта, необходимого объема добываемой воды, глубины ее залегания, ландшафта, а также технических возможностей можно обустраивать ключевые, срубовые, буровые колодцы. Есть также декоративные модели, которые используются в основном для эстетического наслаждения. Рассмотрим подробно существующие виды:

  1. Ключевой. Строительные работы не занимают много времени, материальные затраты минимальны. Главное условие – наличие на поверхности источника. Для восходящих родников, которые выходят на поверхность вследствие нарушения целостности водонепроницаемых пород, делают забетонированную круглую или квадратную площадку, углубленную на 20 см. Если же ключ нисходящий, то дополнительно устанавливают фильтр.
  2. Шахтный. Сооружается при условии залегания вод на глубине до 25 метров. Он состоит из оголовка, шахты, водоприемного уровня. В зависимости от вида последней из перечисленных частей, все конструкции делятся на неполные, полные, совершенные с зумпфом.
  3. Трубчатый. Бурят как незначительные, так и глубокие скважины. Представляет собой соединенные между собой металлические трубы. Снизу устанавливают фильтр, сверху ручной насос. Для неглубоких колодцев используют трубы одного диаметра. Мелкие скважины еще называют абиссинские, нортоновские, глубоководные – артезианские.

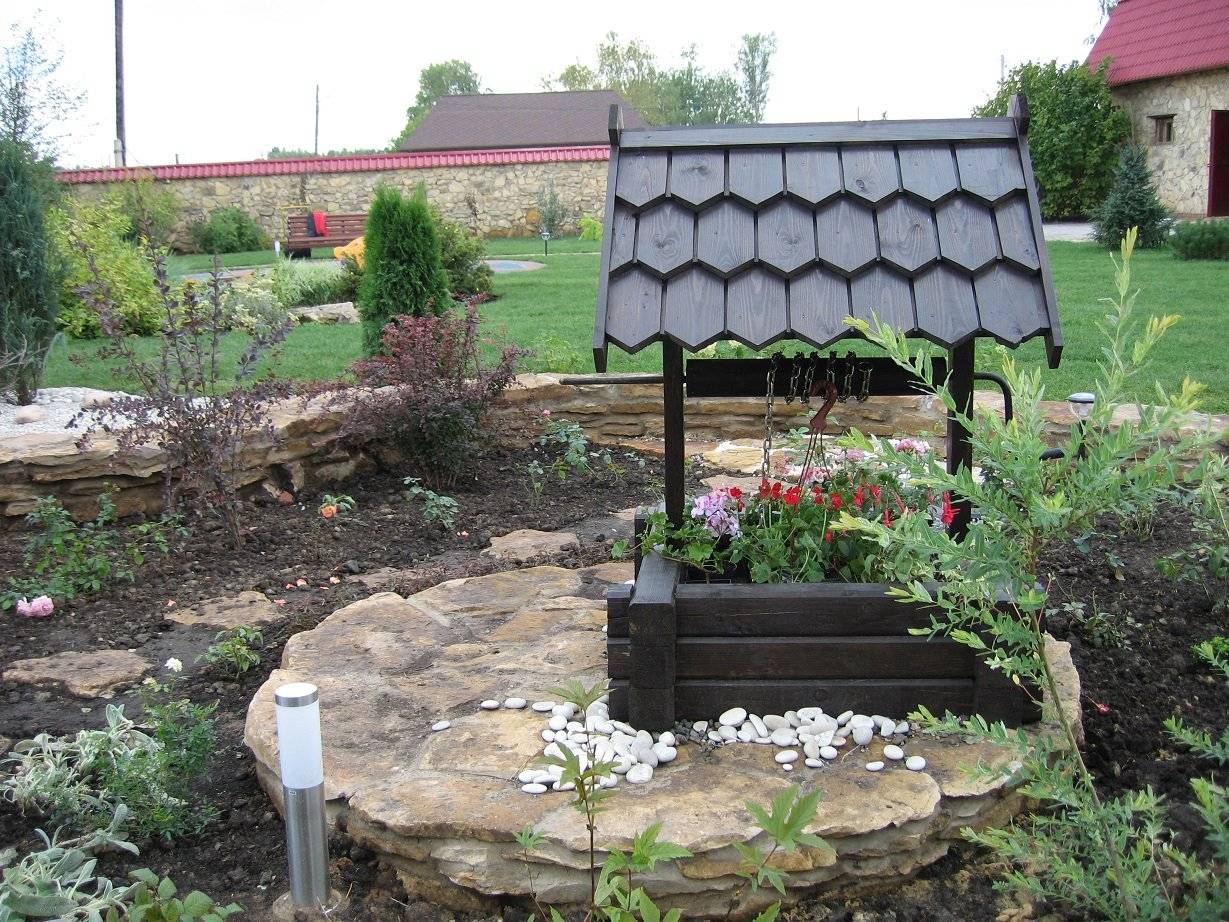

  4. Декоративные. Используются для украшения участка, а также маскировки инженерных коммуникаций, в единичных случаях – как скважина с питьевой водой. Их можно дополнительно оформлять крышей, на которой высаживают ампельные растения.



Виды систем

Системы дренажа различаются по нескольким параметрам.

По способу установки

  • Вертикальный дренаж — совокупность соединяемых труб, помогающих сокращать количество воды до оправданного уровня. Водоотводные (дренажно-распределительные) системы могут контролировать 100% участка либо обособленный фрагмент его. Иное название вертикальной системы — пристенная, цель ее использования состоит в подстраховке фундамента.
  • Горизонтальная схема подразумевает подготовку каналов небольшой глубины, прокладываемых на поверхности.
  • В комбинированном варианте, само собой, объединяются оба вида используемых средств.

Пристенная схема современного образца, кроме трубопровода, включает скважины, откачка воды из которых выполняется насосами. В ситуации, когда дренаж не был предусмотрен по какой-то причине в момент строительства, на углах постройки делаются колодцы, соединяемые по периметру трубами. Дополнением к вертикальному дренажу часто оказываются траншеи, прокладываемые снизу и с боков щебенкой, гравием или кирпичным боем.

Дренаж сложен и дорог, поэтому нужно сразу проектировать его так, чтобы сооружение прослужило не один год, оправдав вложенные средства и усилия. Вертикальная система выстроена за счет отвода жидкости через приямки от подвала. Приямки — это лотки с заглублением, куда затекает перенаправляемая затем глубже вода. Поскольку есть риск хаотического попадания ее в колодец или в скважину, трубопровод нужно вести с наклоном к собирающему коллектору. Наименьший допустимый угол наклона в глине составляет 0,02, а в песке и подобных ему породах — 0,03.

По типу устройства

Пристенный дренаж допускается делать как с полимерными трубами, так и с каналами из асбестоцемента. Единственное условие — использование боковых отверстий не более 1,5 мм. Рекомендуется применять трубы из полиэтилена низкого давления, поскольку они упрямее других сопротивляются сдвигам почвы. Углы вертикальной дренажной системы оснащаются смотровыми колодцами, помогающими расчищать засорившиеся трубы. Наиболее низкий пункт служит для подготовки скважины или колодца, через который собранная вода и станет уходить за границы территории.

Расстояние между любой частью пристенного дренажа и самим защищаемым сооружением не может быть менее 1 м. Дренажный колодец обустраивается при помощи рытья котлована, габариты которого должны соответствовать зарываемому резервуару.

Когда воды поступает очень много, а ее естественный уход затруднен, нормальную защиту подвалов гарантирует только сочетание указанных подходов. Внешняя система освобождения от воды подразумевает выкладку труб на полу или небольшое введение их в почву. Во втором случае сеть сбора воды кладут по периметру фундамента, делая для нее более глубокие траншеи, чем внутри.

Использовать внутренний дренаж требуется, чтобы защищать подземные части здания от уже проникшей в них жидкости. Трудоемкость таких работ относительно невелика, но эффективность их тоже меньше, чем у подстраховки снаружи.

Полы в сырых подвалах обязательно поднимают на высоту, равную диаметру труб. К сведению: если строительство ведется в регионе с теплым климатом, дренаж по внешнему контуру экономичнее в плане расходов и трудозатрат. Все дело в том, что становится возможно обойтись траншеями меньшего заглубления. А когда точно установлено, что водоносные горизонты залегают глубоко, получится ограничиться даже желобами для ливневого стока. Для подготовки канавок в слое бетона используют отбойник либо перфоратор.

Засыпка труб, отводящих жидкость, производится с использованием гравия или щебенки крупной фракции. Потом готовят бетонную стяжку, проводят гидроизоляцию пола и создают новый полноценный пол. В такой схеме молчаливо предполагается, что сбор жидкости будет производиться внутри цистерн, и что она при помощи насосов или без них (по естественному стоку) станет уходить. При благоприятных геологических условиях отвод жидкости происходит в фундаментные подушки. Сначала в произвольно отобранном углу фундамента роют приямок габаритами 30х33х30 см.

Центр этого самого приямка используется для подготовки скважины диаметром 30-40 мм, доходящей в глубину до 200-300 см. В скважину вводят трубку из пластмассы с двусторонними отверстиями. Верхний конец помогает воде заходить в трубку, а через нижние она просачивается в песок. Но подобная конструкция применима далеко не везде. Лучше заранее консультироваться с инженерами, не допуская ошибок.
