Чертежи банной печи из металла

Материалы для дымоходов

Перед приобретением материалов необходимо определиться с конструкционными особенностями дымохода.

Кирпичная система

Сооружение выполняют из жаростойкого кирпича с использованием специальной сухой смеси или печной глины. Помимо этого, может понадобиться материал для создания грибка над трубой.

Конструкция из металла

Перед приобретением материала для изготовления металлического дымохода в бане, необходимо составить его точную схему с подробным расположением всех углов и поворотов трубы.

Также понадобится 2 железных полотна с отверстиями, соответствующими диаметру трубы. Их фиксируют на потолке бани и на полу чердака. Понадобится и жаростойкий материал, который будет закреплен вокруг трубы в месте ее выхода на деревянный чердак.

Для создании гидроизоляции вокруг дымохода на кровле необходимо приготовить герметик или специальный резиновый уплотнитель.

Выбор труб: на что обратить внимание

При покупке железных дымоотводных труб нужно определиться с их сечением. В основном, оно зависит от мощности печи, но для большинства банных вариантов этот параметр равен 15-20 см. Не стоит брать слишком большой диаметр, так как он будет слабо сохранять тепло. А слишком маленький – не создаст нужную для вывода дыма тягу. Как бы там не было, сечение трубы не должно быть меньше диаметра выводного патрубка отопительной конструкции.

Существует еще ряд требований, предъявляемых к элементам дымохода в бане:

  • Минимальная высота трубы – 5 м. Пренебрежение данным требованием грозит ухудшением тяги. Точное значение высчитывается в зависимости от расположения трубы на крыше. В любом случае, она должна возвышаться над коньком минимум на полметра. Идеальной высотой от конька считается 1,5 м, но это не обязательно;
  • Минимальная толщина металла, используемого при создании трубы, – 1 мм;
  • Если планируется, что система дымохода будет оснащена баком для горячей воды, то его нужно обязательно отразить в предварительно составленной схеме. Лучше, если резервуар будет сделан из нержавеющей стали.

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

Фото 311После составления чертежа можно идти в строительный магазин за материалами, инструментами:

  • болгаркой с дисками по металлу;
  • сварочным аппаратом с электродами;
  • набором измерительных инструментов;
  • листами металла;
  • металлическими уголками;
  • дверцами для топочной камеры, поддувала;
  • арматурой для изготовления колосника;
  • трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

  1. Раскалить металлические детали.
  2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

  1. Вырезать металлические листы для создания корпуса.
  2. Отдельно сварить две части ящика.
  3. Между частями закрепить арматуру.
  4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
  5. Сделать на отверстиях дырки.
  6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

  1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
  2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
  3. Сварить две части трубы вместе.
  4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
  5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Фото 312Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

  1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
  2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
  3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

  1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
  2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

Фото 313После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

  1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
  2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
  3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
  4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
  5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

Виды нагревательных баков для воды

Как правило, емкости для приготовления горячей воды выполняются из нержавеющей либо углеродистой стали, покрытой эмалью. В этом отношении большую роль играет расположение бака для воды, а оно бывает следующим:

  • встроенный в топку (внутренний);
  • навесной, прикрепленный к корпусу;
  • выносной, с подогревом от дымовой трубы;
  • выносной, с нагревом от встроенного в топку теплообменника.

Металлический сосуд для горячей воды, встраиваемый в топку или подвешиваемый снаружи – это один из самых неудачных вариантов. В первом случае невозможно контролировать уровень воды, кроме того, она постоянно кипит, что требует организации отвода пара. Большое неудобство навесного бачка заключается в том, что кипение в нем начинается гораздо раньше, чем протапливается парилка. В результате выделяется так называемый холодный пар, что приводит лишь к повышению влажности. Такие условия в бане абсолютно не комфортны и неприемлемы.

Существует еще один серьезный недостаток, свидетельствующий против пристроенных емкостей. Поскольку вода в ней должна находиться изначально, во время розжига топки, то часть тепла, выделяющаяся при горении дров, уходит на ее нагрев. Вместо того чтобы идти в баню париться, мы ждем, пока нагреется вода, время протапливания парилки увеличивается. Вдобавок, когда вода закипит, надо ее сливать из бака и добавлять холодную, иначе начнется парообразование, о чем сказано выше.

Другое дело — печь с выносным баком, нагревающимся от топки или дымоходной трубы. Вариант первый: внутрь топки кирпичной или металлической печки устанавливается змеевик с двумя патрубками, выходящими наружу. К ним присоединяется выносная емкость, находящаяся от источника тепла на расстоянии не далее 3 м, поскольку циркуляция в контуре будет естественной. Она подвешивается к стене внутри или снаружи парной выше уровня камеры сгорания.

Данный способ позволяет контролировать уровень воды, ее температуру, а также дает возможность присоединить к бачку смеситель или душ. Правда, остается один недостаток: тепловая энергия отнимается из топки во время прогрева, так как заливать в систему воду после протапливания бани категорически не рекомендуется. От резкого охлаждения в раскаленных трубках регистра произойдет вскипание, последует гидроудар и разрушение теплообменника.

Оптимальный вариант — дровяная печь для бани с баком для воды, отнимающим энергию дымовых газов. Так как последние отличаются высокой температурой, то грех ее не понизить, отобрав теплоту для нужд ГВС от газохода. Процесс нагрева реализовывается двумя способами:

  • бак большой вместительности встраивается прямо в дымоход, вода греется напрямую от продуктов сгорания;
  • на дымоходной трубе стоит небольшой бачок с двумя патрубками, куда присоединяется большая выносная емкость (так устроены экономайзеры котельных установок).

Отбор теплоты продуктов горения – наилучший способ греть воду, так энергия сжигания дров используется эффективнее и не вылетает в трубу. Время, за которое протапливается печь для русской бани, не увеличивается, возникает некоторая экономия топлива.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе;
    2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции;
    3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник;
    2. В него монтируется еще один колосник, где в будущем будут располагаться камни;
    3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 2Фото 2

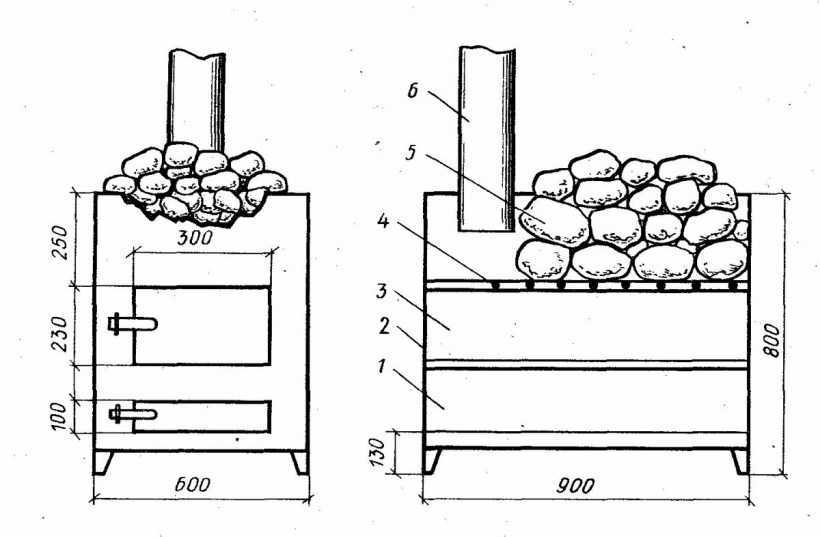

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 3Фото 3

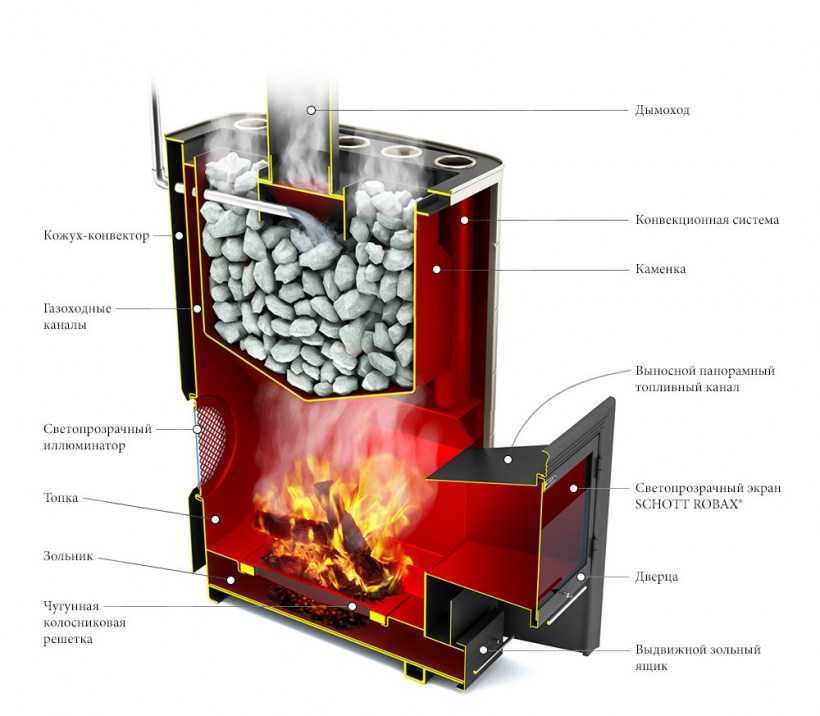

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Основные требования к печам для русской бани

Прорабатывая чертёж печи для бани, следует помнить, что к подобным конструкциям предъявляются следующие требования:

  • высокая тепловая мощность, позволяющая обеспечить прогрев воздуха у потолка до 95-100°С, у пола – до 45°С. Численные значения данного параметра зависят от площади строения и материала, из которого изготовлены стены;
  • небольшие габариты. Печь для русской бани должна занимать минимум места;
  • нагрев достаточного количества воды. В среднем для одного человека требуется не менее 15 л;
  • возможность аккумуляции тепла на протяжении длительного времени;
  • безопасность. В процессе работы отопительной конструкции внутрь бани не должен проникать дым и газ.

Чтобы микроклимат был подходящим, печь должна отвечать определённым требованиямЧтобы микроклимат был подходящим, печь должна отвечать определённым требованиям

Проектирование металлической печи

Тематическое устройство собирается на месте из уже готовых деталей. Представить, как будет выглядеть металлическая печь для бани с баком поможет чертеж, в котором обязательно надо соблюсти:

  • Топку – для сгорания топлива (размеры подбираются в зависимости от площади бани, но высота и ширина отсека практически одинаковые);
  • Зольник – для сбора золы (устраивается в самом низу и имеет выдвижной ящик для доступа к отходам);
  • Каменку – для нагрева камней (отсек находится над топкой, причем бывает закрытым или открытым);
  • Бак – для сбора воды (емкость располагается выше каменки или топки);
  • Дымоход – для нагрева воды и отвода дыма (труба начинается с топки и выходит наружу, т.е. за пределы кровли).

Соответствующие отделы завершаются дверцами для закладки топлива и чистки топки, а также дополняются трубопроводом с соответствующими вентилями для подачи воды и улучшения воздушной тяги.
