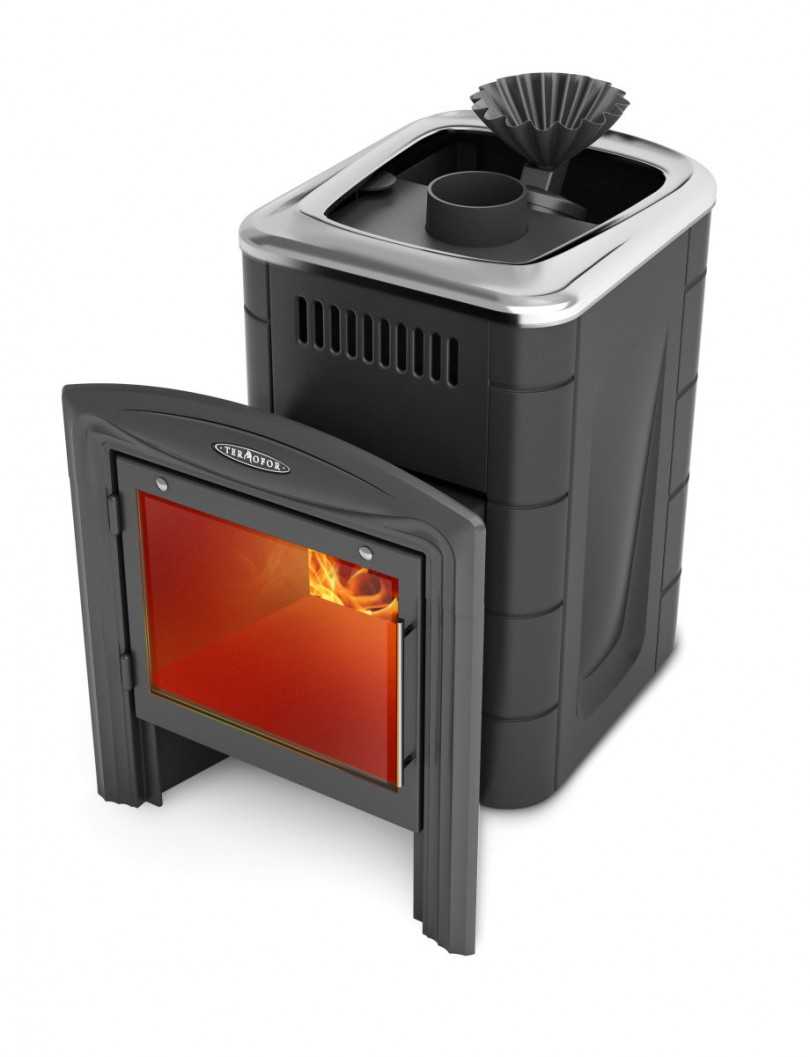

Банные печи своими руками из металла фото

Размеры печки

Для того, чтобы сделать печку нужного размера, необходимо сразу определиться какой объем камней вам необходим, какого размера помещение парной.

Стандартные расчеты – это до 40 килограмм камней на один кубический метр парной

Важное правило – чем больше камней, тем легче будет вырабатывать нужное количество пара.

Помните о том, что разные камни имеют разную плотность. Имея одну и ту же массу, могут занимать разный объем. К примеру, для обогрева парилки, размером до 14 кубических метров, понадобится сделать каменку со следующими размерами 30х40х30 см. При необходимости размеры корректируются.

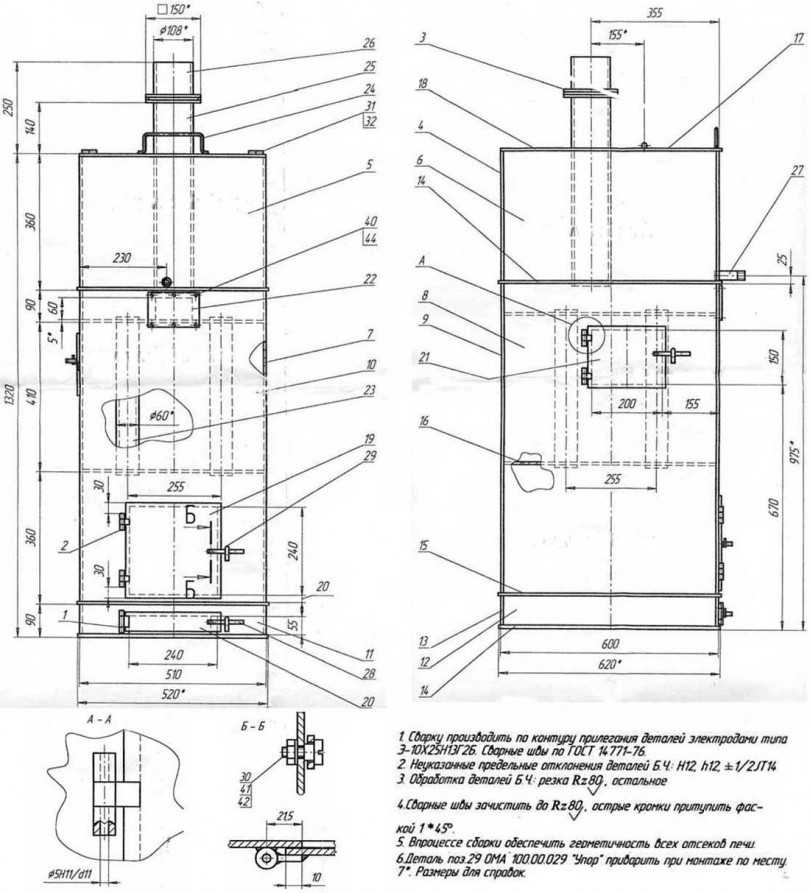

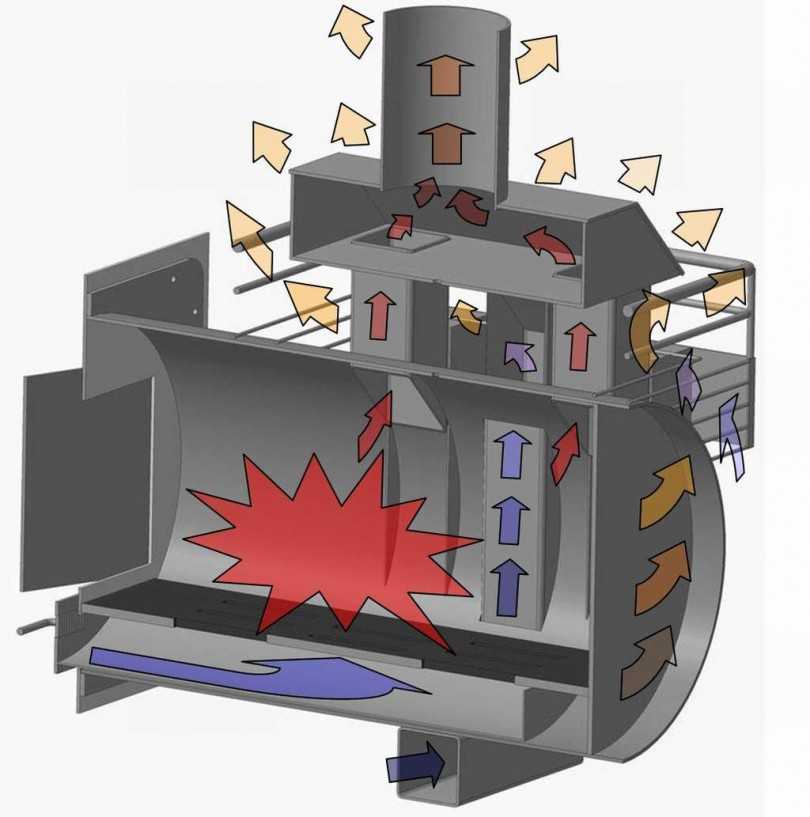

Проектируя банную печь, необходимо опираться на точные чертежи печей из металла своими руками. Помните о том, что топка будет больше размера каменки наполовину.

Вначале просчитайте, где лучше расположить каменку в самой топке. Наилучшими местами считаются верх, возле задней стенки. Именно там градус температуры наивысший.

Не забывайте о том, что каменка нуждается в обслуживании. Именно поэтому рекомендуется монтировать ее таким образом, чтобы была предусмотрена подача воды.

После того, как трубки разведутся, их необходимо обложить камнями. После того, как вода попадет в трубки, она будет попадать и на камни, таким образом генерируя выделение пара.

Подобная конструкция будет и у печи мангала из металла своими руками.

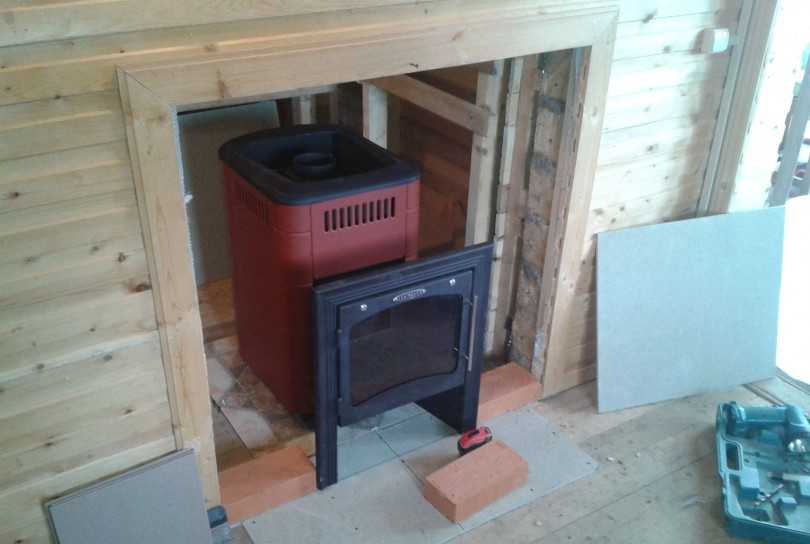

Подготовка подложки

Металлическая печь не требует сложного фундамента, т.к. сама по себе имеет незначительный вес. Однако даже такая конструкция приветствует подложку, чтобы напольный настил не просел и не воспламенился:

  • Сначала в напольном настиле создается отверстие под углубление;
  • Далее ниже напольного настила выкапывается яма глубиной 0,5 м;
  • Следующий этап – засыпание дна песком и щебнем;
  • Поверх дренажной основы укладывается рубероид;
  • Оставшееся место заполняется металлическим каркасом и заливается цементным раствором;
  • Выше монолитной подложки укладывается следующий лист рубероида;
  • Над рубероидом идет укладка 3-рядных стен из красного огнеупорного кирпича.

Кладка идет до тех пор, пока стены подложки не достигнут уровня чистового напольного настила.

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

  • экономия денежных вложений;
  • металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
  • достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
  • округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
  • быстрый прогрев помещения менее чем за 1 час;
  • металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
  • цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

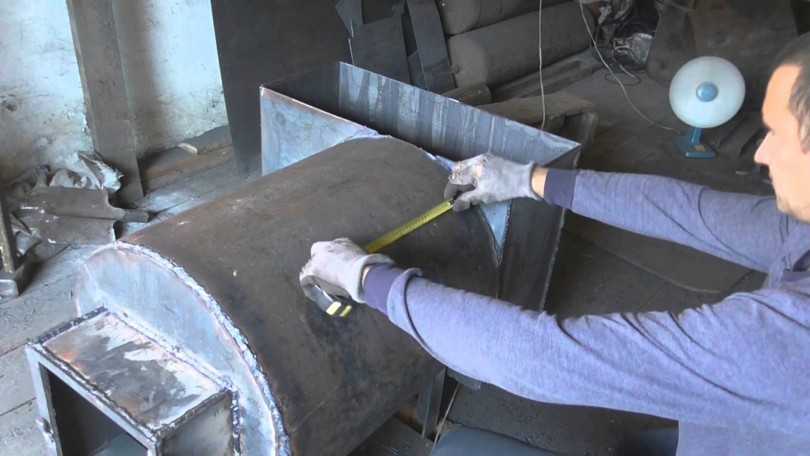

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

  1. Дно трубы заваривается заготовкой ли листового металла.

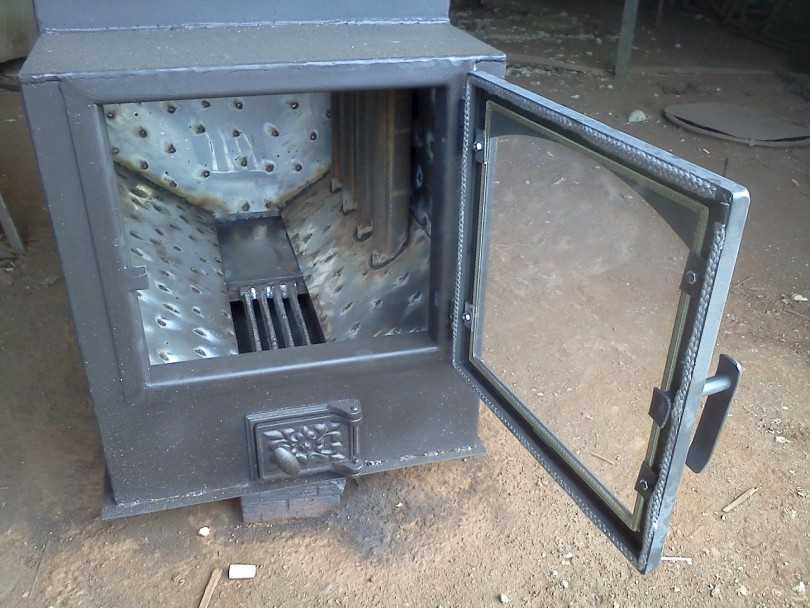

  2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.

  3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
  4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 900.
  5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
  6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
  7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
  8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
  9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
  10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.

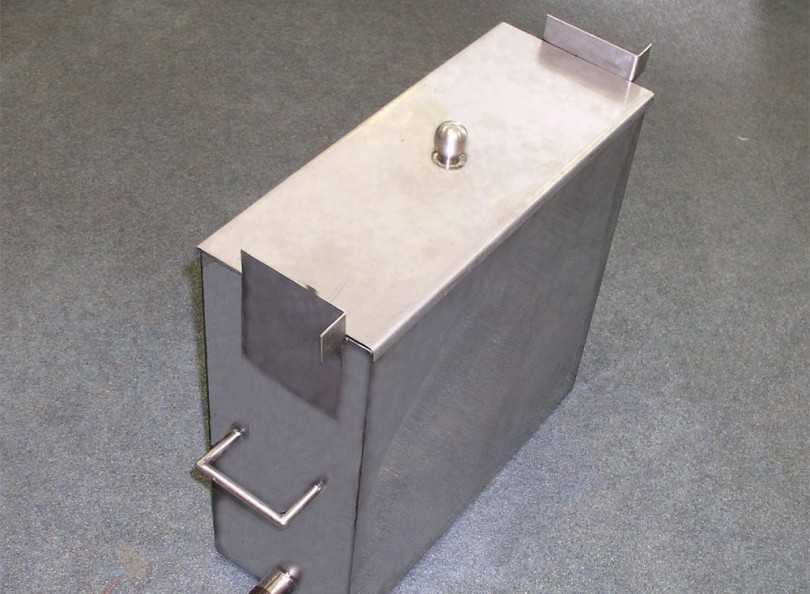

  11. Главная труба является стенкой для бака для нагревания воды.
  12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
  13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
  14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
  15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
  16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.

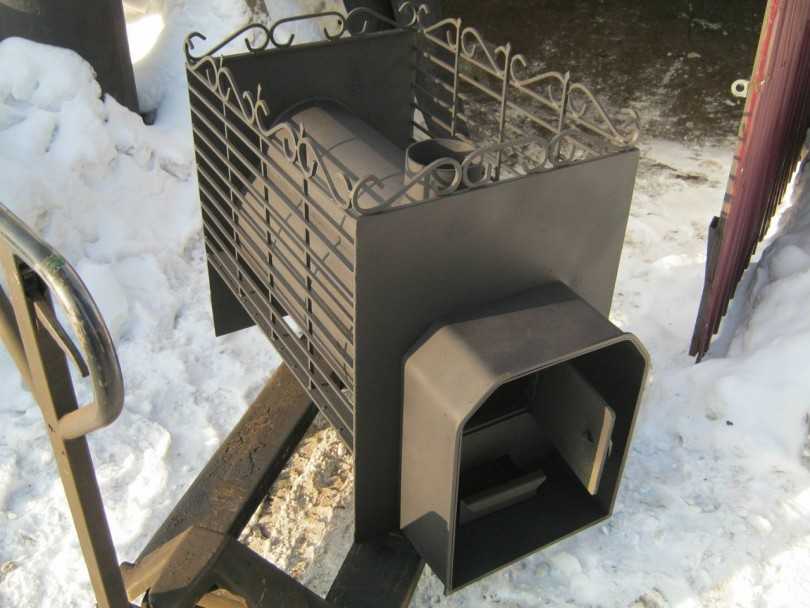

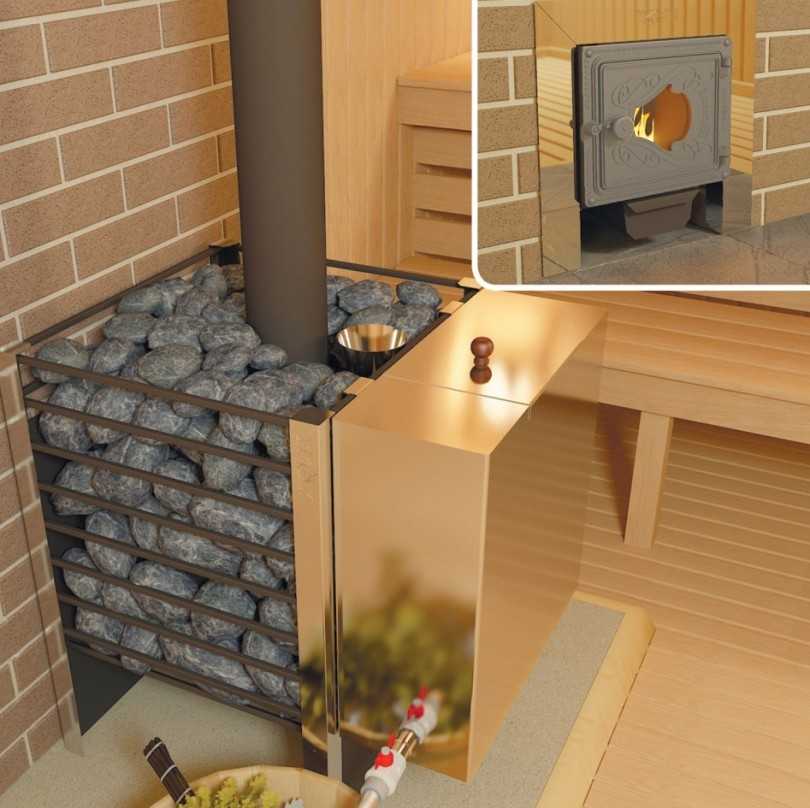

  17. В итоге должна получиться вот такая печь:

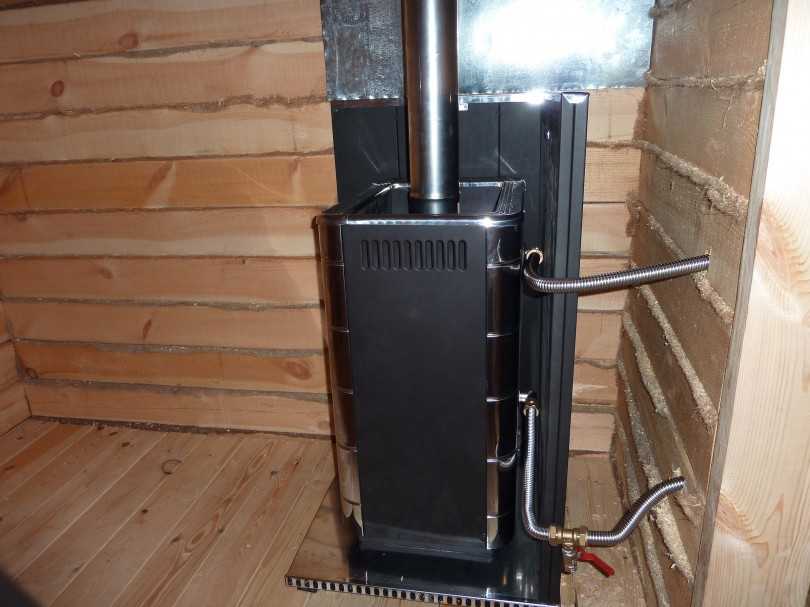

Создание схемы разводки отопления

Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.

Открытая система


При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос

Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.

Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.

Закрытая система

Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.

Кирпичный вариант

Кирпичная печь для бани, конечно, хороший вариант. Зато трудоёмкость работ значительно выше, тем более здесь не придётся рассчитывать на готовый вариант по принципу «установил и вкушай радости жизни».

Предварительно

Сооружение любой кирпичной печи требует соблюдения некоторых обязательных условий:

Во-первых, мало обзавестись подробными чертежами печи со всех четырёх сторон, очень важно иметь, так называемые, порядовки – схемы кладки кирпичей по уровням печи от самого низа, от фундамента, до самого верха, до завершения трубы;

Выбор кирпичной каменки имеет свои преимущества – инструкция по строительству не требует специальных навыков, хотя цена печи при этом и, как правило, выше

Во-вторых, важно обеспечить очень надёжный фундамент кирпичной банной печи. Это в любом случае – железобетонная плита, с обязательным укреплением грунта

Не забудем, фундамент в месте размещения печи будет испытывать дополнительную нагрузку в 1500-2000 кг. Кстати, то же самое касается и металлических каменок, правда здесь вес, как правило, в 1,5-2 раза меньше.

Фундамент – основа основ для любой мало-мальски тяжелой конструкции

Нюансы возведения

Когда у вас под руками порядовки кирпичной печи, сама работа представляет собой просто детскую игру в кубики, но с учётом некоторых «взрослых» нюансов:

при замесе раствора обязательно добавляйте глину – получившееся гораздо лучше будет выдерживать высокие температуры под постоянным воздействием влажности;
пропорции глины и песка в растворе обычно подбирают экспериментально – всё зависит от жирности глины, но, обычно, соотношение не превышает 1 к 2 (песка в 2 раза больше глины);
обратите особое внимание уже на уровне первых рядов к тщательной отделке углов и выравниванию горизонталей – здесь не обойтись без уровня;

Без конструкторской смекалки часто не обойтись, к этому надо быть готовым постоянно

  1. в порядовках представляемого варианта «В»:
  • ряд 3а содержит монтажную вставку для колосника;
  • в 4-ом ряду находится колосник;
  • в 8-ом – монтажная вставка для топки;
  • в 11а – монтаж для поддона;
  • A – поддон;
  • B – защитный экран;
  • C – защитный экран из нержавейки;
  1. на трёх видах в плоскостях:
  • 1 – топка;
  • 2 – камера;
  • 3 – задвижки;
  • 4 – змеевик;
  • 5 – дверка для чистки зольника;
  • 6 – дымовая труба;
  • 7 – выходные каналы;
  • 8 – гидроизоляция – не забываем об этом обязательно элементе в кладке кирпичной трубы.
  1. По завершении всех работ проводится штукатурка печи, но это уже по желанию.

Как сделать своими руками банную печь из кирпича? Приготовьте себе порядовки, и половина дела сделана (вариант «В»)

Вычисление мощности в зависимости от объёма парной

Можно найти в литературе или скачать из интернета чертежи банной печи, чтобы изготовить её своими руками. Необходимо не только знать точные габариты помещения для парилки.

Требуется учитывать также материал, из которого она облицована, наличие окон, проёмов, поверхностей из плитки и кирпича. Нужно измерить их точную площадь.

К измеренной площади таких поверхностей следует прибавлять полтора метра в кубе к общему объёму. Именно этот объём и учитывается при выборе размера.

Необходимо конструировать таким образом, чтобы была возможность производить регулирование температурного режима.

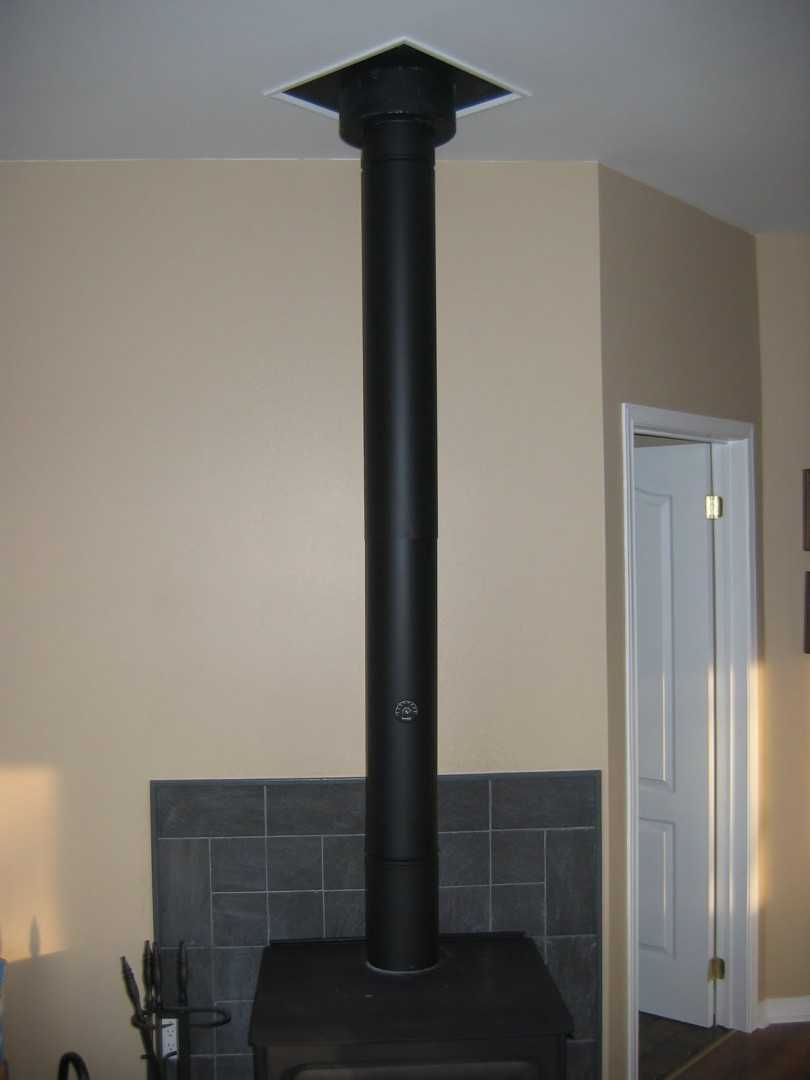

Устройство трубы

Хоть сгорание топлива происходит внутри каменки, без трубы металлическая печь наполнит внутреннее пространство гарью. Поэтому необходимость отвода дыма всегда актуальна для бани. Чтобы дымоход нагревал воду, должна быть тяга, которой способствуют:

  • Вывод дымохода наружу таким образом, чтобы он возвышался над самой верхней точкой конструкции;
  • Отсутствие поблизости высоких деревьев и прочих характерных объектов;
  • Зонтик на конце трубы (дефлектор), который позволяет последней не намокать;
  • Большой диаметр трубы – не менее 100 мм.

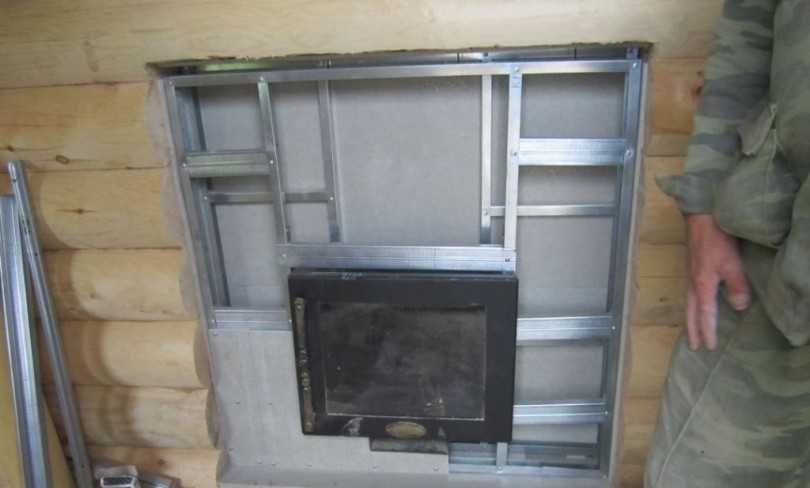

Причем труба может проходить сквозь бак для сбора воды, а сама емкость – находиться на чердаке. Главное, чтобы отверстия для дымохода на каждом уровне предусматривали огнеупорную базальтовую обшивку. Участок кровли с отверстием для вывода дымохода отделывается листом металла.

metallicheskaya-pech-dlya-bani-svoimi-rukami-4.pngmetallicheskaya-pech-dlya-bani-svoimi-rukami-6.jpgmetallicheskaya-pech-dlya-bani-svoimi-rukami-7.jpgmetallicheskaya-pech-dlya-bani-svoimi-rukami-8.jpgmetallicheskaya-pech-dlya-bani-svoimi-rukami-9.jpgmetallicheskaya-pech-dlya-bani-svoimi-rukami-10.jpgmetallicheskaya-pech-dlya-bani-svoimi-rukami-11.jpgmetallicheskaya-pech-dlya-bani-svoimi-rukami-12.jpg

В этом случае последнюю лучше устраивать в центре, чтобы как можно больше камней контактировало с горячей магистралью. В закрытых печах труба может располагаться как в центре, так и сбоку.

Кладка печи

Чтобы выложить внешние стены печи, можно брать простой полнотелый красный кирпич. Силикатный и пустотелый не допускается. А вот для футеровки и обкладки топки, берите жаростойкий (шамотный) вариант.

Монтировать кладку, следует в соответствии с порядовкой. Для этого, «соберите печь на сухую» (без раствора). Начав с какого-нибудь угла, подберите их так, чтобы вертикальные зазоры между кирпичами составляли не более 8-10 мм. Каждый выложенный ряд проверяется по вертикали и горизонту. Отклонения сразу корректируются. Все колотые части кирпича: половинки, трех-четвертки, четверти и мельче, готовят сразу.

После того как сухая выкладка будет завершена, определите точное место на потолке, в которое будет выводиться дымовая труба. Для чего, используйте отвес. Осталось подписать кирпичи (номер ряда/номер кирпича) и всё – порядовка сделана. Проект готов. Можно зарисовать схему и аккуратно разбирать.

Щели и зазоры, станут источником проникновения угарного дыма. Думаю, нет нужды объяснять последствия. Вот красноречивая картинка. Следы сажи, говорят об отсутствии герметичности в перевязке.

Нулевой ряд (выкладываемый поверх гидроизоляции) делается сплошным слоем «в целый кирпич». Его называют, кирпичный фундамент. Он должен быть на один уровень выше банного пола.

На этом фото справа, судя по всему «подстраховались», сделав в два кирпича.

Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах.

Кладка стен

Кирпич, перед нанесением раствора надо смочить (окунуть на пару секунд в тазик с водой). Затем наносится «глиняный клей», и кирпич плотно усаживается на место. Тот, который лёг не совсем точно, подравнивать постукиванием, не надо. Его убирают, защищают от раствора, повторно смачивают и укладывают. Каждый последующий слой укладывается после полной установки предыдущего.

Вытесненные кирпичом излишки раствора, сразу удаляются, особенное внимание к внутренней поверхности дымовых каналов. Высохнув и отслоившись под воздействием высоких температур, остатки раствора могут засорить канал дымохода и уменьшить тягу

Впоследствии снаружи, можно выполнить зачистку поверхности от остатков высохшего раствора, с помощью шлифовальной машинки. Только пыли при этом будет предостаточно…

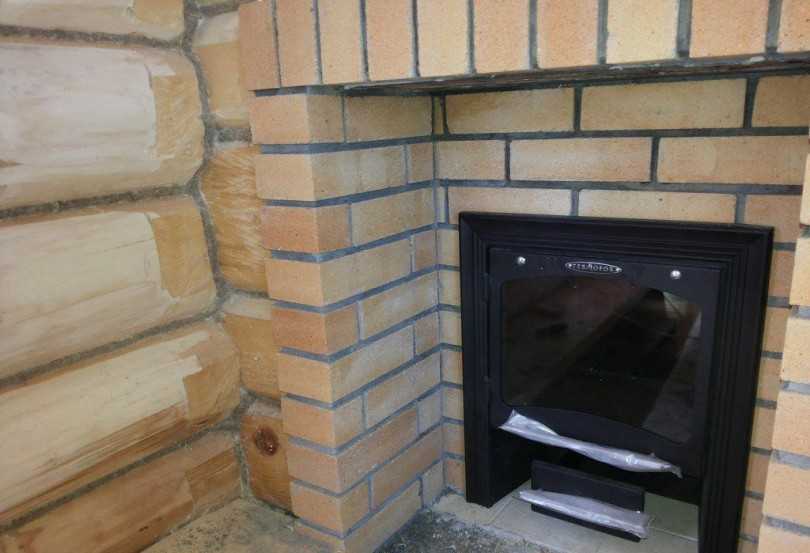

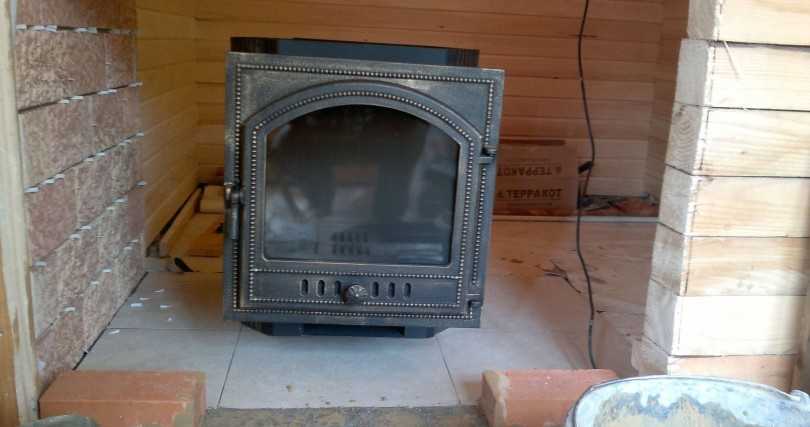

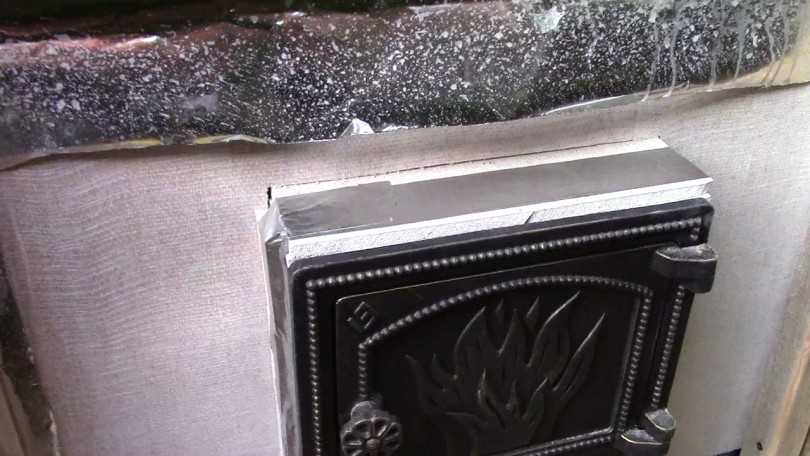

Установка поддувала и печных дверок

Печное чугунное литьё ставится непосредственно по ходу работы, и фиксируется мягкой вязальной проволокой. Для плотного прилегания, печные дверцы по периметру обматывают асбестовой верёвкой. Она (верёвка) «загерметизирует» промежутки между чугуном и кирпичом, и не даст расширяющемуся при нагреве металлу постепенно разрушить печь.

В первом нижнем ряду располагают небольшие поддувальные дверцы. Её крепёжные элементы, заделываются именно в этом ряду. После монтажа нижних крепёжек, верхние ряды последовательно укладываются до перекрытия верхней части дверцы. Между кирпичом и литьём оставляется зазор приблизительно 10 мм. Крепление дверцы топки аналогично поддувала.

Установка колосников

Их размещают строго в горизонтальной плоскости. При этом они не должны упираться в кирпич. Иначе, со временем, за счёт теплового расширения чугуна это вызовет постепенное разрушение кирпичной кладки.

Дымоход

Если готовый дымоход (сэндвич трубы) не применяется, то его выкладку надо делать в соответствии с кирпичной порядовкой. Оборудование дымоотвода шибером, позволит тонко регулировать печную тягу, добиваясь оптимального прогрева. В тех дымоходах, где предусмотрены горизонтальные участки, настоятельно рекомендуется ограничивать их длину в пределах 1 метра. Иначе застой сажи будет источником ухудшенной тяги.

Печи с баком для воды, предусматривают опору ёмкости на стены или специальные столбчатые опоры внутри топки.

Напоследок: сегодня, безусловно, можно найти проекты печей для русской бани, однако происхождение этих чертежей зачастую неизвестно и построено ли что-то по ним, тоже обычно не знаем. Поэтому очень полезно посмотреть живое воплощение, прежде чем брать за основу скачанные с интернета чертежи и схемы.
