Банные печи из кирпича проекты

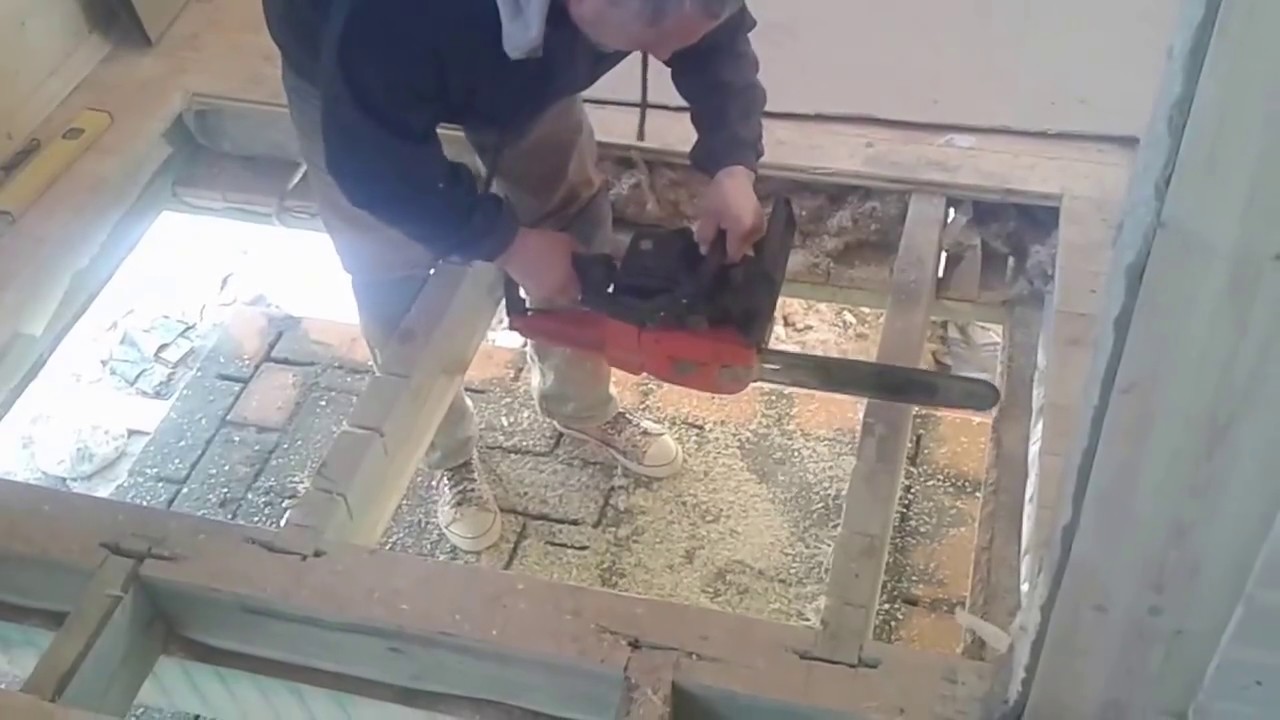

Фундамент для банной печи

Печи весом до 750 кгне требуют капитального основания.

Его роль выполнит лист асбеста, накрытый листом мягкого кровельного железа и уложенный на глиняный раствор. Размеры такой основы подбираются больше размеров будущей печи на 25 смс каждой стороны.


Для наиболее тяжелых печей необходим фундамент.

Рекомендация!Вес кубометра кирпичной кладки составляет 1350 кг. Используйте эти сведения для определения веса печи.

Недопустимо перевязывать (соединять)фундаменты бани и печи, поскольку давление массивной кирпичной печи на одну точку основания бани приведет к неравномерной осадке и создаст дополнительный риск разрушения обеих конструкций.

Если баня установлена на фундаменте-плите, то отдельное основание печи не нужно. При выборе глубины закладки печного фундамента следует ориентироваться на глубину фундамента бани.

Порядовка закрытой печи каменки для бани

Порядовку закрытой каменки лучше расписать более подробно. Инструкция выглядит следующим образом:

  • Первые ряды кладутся идеально ровно. На нем проверяется вертикальность угла с помощью уровня.
  • Изготавливают зольник, который будет собирать отходы от горения топлива.
  • В третьем ряду делают крепление поддувала из стальной или чугунной полоски.
  • Выше пятого ряда укладывают стальные углы колосника.
  • Кладут топку.
  • Шестой ряд выкладывают шамотными блоками. Общая высота камеры составит около 25 сантиметров, а ширина – 30 сантиметров.
  • Укладывают решетку колосника.
  • Расширяют площадь топки в следующих рядках.
  • Делают отверстия для дополнительного воздуховода.
  • Укладывают внешний кирпич.
  • Перекрывают двери топки.
  • Монтируют перегородку дымохода.
  • Вставляют бак для воды.
  • На 15-м ряду начинают закрывать топку специальной плитой, на которую будут выкладывать камни.
  • Выкладывают отсек для кладки камней.
  • Выкладывают дымоотвод из шамотного блока, который сужается кверху.

.

Материалы для печи: какие и сколько

Для кладки подходит кирпич, способный выдерживать многократные температурные перепады. Существуют два достаточно прочных, огнеупорных вила кирпича:

  • Шамотный кирпич. Жаростойкий материал кремово-желтоватого цвета, выдерживающий нагрев до 1400°C, без потерь прочности. Такой кирпич без вреда для себя накапливает тепло и одновременно обладает большой тепловой инерцией (медленно нагревается и остывает). По параметрам превосходит другие разновидности, но и стоит дороже, из-за чего используется в основном для выкладывания топки (потребуется 20-30 штук).

  • Полнотелый красный кирпич с маркировкой М (не менее М150). Из него выкладывают корпус, дымоход и декоративные элементы. Для скромной конструкции может хватить 250-280 кирпичей, для большого проекта понадобится 800 (а то и 1000) керамических кирпичей.

Этот шамотный кирпич выдержит температуру применения до 1350°C (маркировка ШБ)Источник nsk.zoon.ru

Кроме кирпича будут нужны другие материалы и инструменты:

  • Кладочный раствор. Состоит только из глины и песка. Для него не используют цемент, который крошится при нагреве и со временем вызывает разрушение кладки.

  • Печное литье. Используются чугунные дверцы, стальные емкости для воды и камней, колосник (решетка), вьюшка (печная заслонка).

  • Теплоизолятор. Подходит любой материал, выдерживающий температуру до 1200°C — например, базальтовая вата в тонких листах.

  • Инструменты. Потребуются мастерки, рулетка и строительный уровень.

Основные характеристики банной печи из кирпича

Наиболее важной характеристикойкирпичной печи является мощность. Эта характеристика напрямую связана не только с её размером, но и с качеством кирпича и раствора, используемого для кладки

Печь для бани возводится из красного жароустойчивого кирпича марки М150, а топочное пространство выкладывается из огнеупорного шамотного кирпича.

Важно: для кладки печных стен использовать шамотный кирпич не рекомендуется, так как он не способен долго сохранять тепло


Чем толще стенки печи, тем дольше она будет сохранять тепло, но и времени для ее нагрева будет затрачено больше. Раствор для кладкиизготовляют смешиванием песка и глины, без добавления цемента, так как при воздействии высоких температур швы будут разрушаться.

Конструкция банной печи из кирпича предусматривает наличие закрытой каменки и места для установки бака с водой. Камни, размещенные в пространстве каменки, хорошо прогреваются, а после полива их водой помещение парной наполняется паром, имеющим комфортную температуру и влажность.

Качественно сложенная кирпичная печь остается горячей не менее 8 часов, а тепло в помещении сохраняется более суток. Прогревается банная печь из кирпича в течение 4-5 часов.


Поскольку стены кирпичной печи имеет большой вес, а включенная в конструкцию каменка еще более увеличивает его, то первым этапом строительствавсегда становится фундамент.

Материалы для строительства банной печи

Для возведения бутобетонного основания потребуется:

  • цемент и песокдля приготовления растворанаполнитель(крупный гравий, щебень, бой кирпича и другие строительные отходы)пиломатериалдля опалубкисредства гидроизоляции(битум, специальная мастика)

Материалы для печной кладки:

  • красный (огнеупорный) кирпичдля кладки печи и дымоотвода;природный каменьв качестве аккумулятора тепла;шамотный (тугоплавкий) кирпичдля облицовки топки;глина и песокдля приготовления раствора;печное литье(дверцы, печные задвижки, колосник);асбестовый шнурдля уплотнения мест соединения литья и кладки;проволокадля крепления литья;гидроизоляционный материал (рубероид), для изоляции первого ряда кладки;чугунная плитатолщиной 18 мм;емкость для воды.

Для печи необходим кирпич двух разных видов: для кладки внешней части печи и устройства топки. Следует определиться и с размером печи.

Они бывают как достаточно большие, так и мини-печи. От того, какого размера будет печь, зависит количество кирпича и других материалов и затраты на эти материалы. На маленькую печь материалов уйдет гораздо меньше.

Кладка печных стен

Кирпич перед укладкой нужно смочить. Затем нанести необходимое количество раствора.

Кирпич плотно усаживается на место. Вытесненный кирпичом раствор удаляется.

Не нужно штукатурить внутренние поверхности глиной, излишки раствора здесь недопустимы. Высохнув, она отслаивается и засоряет канал дымоотвода.

Печное литье устанавливается непосредственно в ходе кладки и фиксируются проволокой. Чтобы дверцы плотно прилегали к кладке их по периметру обматываются асбестовым шнуром.

Шнур уплотнит места касания и не позволит расширяющейся при нагревании чугунной дверце разрушить кладку.

Возведение фундамента из бутобетона

Для кладки основы банной печи прочности глиняной смеси недостаточно. Подойдет обычный раствор на основе цемента и песка. Наиболее распространен фундамент из бутобетона.

Этапы работ:


Копка котлована глубиной 1 – 1,2 ми размерами превышающими размеры печи на 15 – 20 смУплотнение грунта подходящим обрезком бруса или бревна. Подойдет брус размером 100×100 ммЗакладка щебня и утрамбовка до слоя толщиной 15 смУстановка опалубки. Гидроизоляция ее внутренней поверхности обязательнаУкладка бута 20 – 30 см.

Максимальный размер отдельных бутовых камней – не более 15 смЗаполнение щебнем мелких фракций пустотмежду камнямиЗакладка бетонного раствора. Бетон должен заполнить все пустоты, для чего его консистенция подбирается похожей на сметану. Этот этап повторяется необходимое количество раз до нужной высоты фундаментаЗакладка последнего слоя камней.

Обеспечение высоты уровня на отметке 6 – 7 смдо чистового полаКонтрольгоризонтальности поверхностиСушка укрытого пленкой бетона в течение 15 – 30 днейДемонтажопалубкиИзоляция боковых фундаментных поверхностей от воды. Можно изолировать фундамент от воды на стадии его возведения, добавив в раствор специальные присадкиЗаполнение песком пространства между фундаментом и краями котлована.Между банным и печным фундаментами обязателен зазор не менее 5 см. Его нужно заполнить песком.

Как обеспечить безопасность

Стандартные правила пожарной безопасности требуют, чтобы перед топкой лежал предтопочный лист не менее полуметра в длину, а до ближайшей стены расстояние было от топки не менее полутора метров.

Кирпичная печь для русской бани. Перед топкой должен лежать предтопочный лист (отмечен стрелкой)

Слева на фото: предтопочные листы в магазине

Печь для бани из кирпича не должна соединяться со стеной. Между ними следует оставлять зазор. Он нужен прежде всего из-за теплового расширения печи – при жестком соединении возможно появление трещин. А так поверхность ее не нагревается до температур возгорания дерева.

Тем не менее, кирпичная печка для бани все же пожароопасна. Все дело в трещинах, которые появляются со временем как в самой печи, так и в дымоходе, и могут стать причиной высвобождения искр. Единственный способ борьбы – профилактика. Выкрашивающиеся швы очищаются и заделываются новым раствором.

Раствор для кладки печи

Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее (здесь тематичная статья).

Для раствора используется: глина; песок; вода.

Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.

Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.

Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:

  1. Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
  2. Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
  3. Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.

Второй способ:

  1. Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
  2. Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
  3. Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.

Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.

Выбор кирпича для стен и топки

Каким кирпичом обложить печь?

Большая часть массива печи выкладывается из обыкновенного глиняного (красного) кирпича. Силикатный или пустотелый кирпич не годится.


Чаще всего, для оштукатуривания используется белый цвет. В народе фигурируют такие названия, как побелка печи, либо «печь по-белому». Если печь останется без отделки, нужно использовать кирпич вида М 200 и выше.

Качественный красный кирпич размером 25 × 12 × 6,5 смне имеет трещин. У него ровные углы, и масса – 3,2 – 3,5 кг. При постукивании молотком кирпич издает почти металлический звук, чистый и звонкий.


Внимание!Характеристики кирпича наиболее стабильны в одной его партии, поэтому нужно купить весь кирпич одновременно, не надеясь на его последующую докупку. Для футеровки (защитной внутренней облицовки) топки, используют шамотный кирпич марок ША, ШАК, ШБ, ШУСим подобный

Он устойчив к нагреванию и отличается хорошей теплопроводностью

Для футеровки (защитной внутренней облицовки) топки, используют шамотный кирпич марок ША, ШАК, ШБ, ШУСим подобный. Он устойчив к нагреванию и отличается хорошей теплопроводностью.

Покупка кирпича у предприятия-изготовителя исключит риск приобретения некачественного материала.

Технология возведения банной каменки своими руками

Итак, как сделать каменку для бани из кирпича самостоятельно, чтобы получить многофункциональное отопительное оборудование?

Первый этап строительства – выбор подходящего места для расположения печи. Установленная печь должна эффективно обогревать все основные помещения бани – парную, моечное отделение и предбанник. Это позволит установить единый дымоотвод, оснащенный тройными каналами для отвода дыма.

Также необходимо определиться с типом и объемом резервуара для горячего водоснабжения. Технические характеристики устройства будут зависеть от интенсивности использования парной с учетом нормы потребления воды на 1 человека, которая составляет от 7 до 10 литров.

Для кирпичной каменки лучше выбирать открытый водяной бак, который обладает некоторыми преимуществами:

  • удобством контроля над уровнем воды;
  • доступностью проведения ремонта и технического обслуживания корпуса;
  • возможностью удаления воды в зимнее время, чтобы предотвратить ее замерзание.

Возведение печного фундамента

Следующий этап работ – обустройство основания для печного оборудования. Кирпичная каменка для бани своими руками требует предварительной подготовки фундамента.

Работы выполняются в следующем порядке:

  1. Выкапывают котлован глубиной ниже уровня промерзания почвы (среднее значение – 80 см). Габариты котлована должны превышать размеры печи на 15 см по всему периметру.
  2. Дно обустраивают гидроизоляционной подушкой. Первый слой высотой до 15 см засыпают песком, трамбуют и смачивают водой. Второй слой из кирпичного боя или камней также трамбуют. Зазоры между отдельными элементами засыпают песком и увлажняют. Толщина второго слоя составляет 25 см. После полной усадки песка выполняют засыпку и трамбовку третьего слоя из щебня средней фракции.
  3. Устанавливают деревянную опалубку, внутренние габариты которой соответствуют размерам основания. Верхнюю часть опалубки монтируют по уровню. В ее полость устанавливают арматурные прутья для создания прочного каркаса. Расстояние между армокаркасом и внешними стенками опалубки составляет 5 см.
  4. Выполняют заливку бетонной смеси, трамбовку деревянным брусом и выравнивание по строительному уровню. Смесь заливают до верхнего уровня опалубки, чтобы получить ровную стяжку. В таком случае опалубка располагается на одном уровне с черновым основанием бани.
  5. Деревянный каркас демонтируют после полного высыхания бетонного основания. Далее бетон обрабатывают двойным слоем жидкого гудрона, а пространство между фундаментом и стенками котлована засыпают песчано-гравийной смесью. Готовую площадку накрывают полиэтиленом и оставляют на неделю до полного высыхания.

Для заливки фундамента можно использовать несколько вариантов растворов: цементный, известковый и цементно-известковый.

Выбор материалов для печной кладки

Для кладки каменки применяется качественный жаростойкий кирпич без дефектов и повреждений. Все изделия должны быть одинаковой формы, с ровными гранями. Проверить качество материала просто: если при падении кирпич рассыпается на крупные куски, тогда он подходит для строительных работ.

Оптимальный размер одного изделия – 12,5 × 25 × 6,5 см. Для рабочих камер, в которых температура нагрева достигает 300 градусов, рекомендуется использовать шамотный кирпич. Он устойчив к перегреву, деформации и растрескиванию.

Не менее важным является выбор кладочного раствора на основе жаростойкой белой глины. Раствор для кладки можно изготовить самостоятельно или приобрести в готовом виде.

Для горячих участков печи используется раствор с незначительным содержанием цемента (до 9 %) или готовый состав для шамотного кирпича, который при воздействии высоких температур превращается в монолитное основание.

Для холодных участков подобный раствор не используется, поскольку недостаточность нагрева поверхности и высокая влажность в помещении могут привести к растрескиванию и повреждению кладки.

Для наружной кирпичной кладки можно использовать раствор на основе глины и кварцевого карьерного песка.

Убедиться в качестве глины для кладочного раствора можно следующим образом: 250 г глины замачивают в холодной воде на 24 часа. После материал скатывают в шар и оставляют для просушки на воздухе (обязательное условие – тень и отсутствие прямых солнечных лучей). Через пару дней заготовку сбрасывают с высоты 180 см на каменное основание. Если при этом она рассыпалась на крупные части, значит, материал можно использовать в работе.

Процесс создания каменки:

  • толщина любых металлических элементов должна быть выше 10 мм;
  • трубы для постройки хватит 1,5 м. диаметр около 50 см. делится на 2 части: 30% будет для бака, остальное для каменки и топки;
  • корпус кирпичной печи для бани с закрытым типом каменкиделается следующим образом: снизу прорезается отверстие, которое выполнит функцию поддувала. Поверху него приваривается пластина. Металлическими прутами сваривается решетка, которая приваривается над поддувалом в корпусе;
  • для топки следует сделать отверстие. Кусок просто вырезается из трубы в месте, где это необходимо. Он будет использован как дверца. К ней привариваются петли, делается задвижка;
  • сама каменка будет выполнена из куска трубы, который следует приварить над топкой. Высота должна быть не менее 10 см. спереди в трубе делается дверца, сзади труба заваривается;
  • внутри каменки устанавливается решетка из прутов. Туда будут укладываться камни;
  • для большей надежности в месте соприкосновения бака с печью должна быть приварена пластина толщиной не менее 5 мм;
  • устанавливается водяной бак. Стальной круг, толщина не менее 7 мм, где пробивается отверстие для дымохода. Потом круг этот приваривается на бак. Ко дну бака приваривается низ трубы, что позволит избежать проникновения жидкости в топку;
  • верх бака для воды накрывается жестяным или стальным элементом, который желательно сделать с петлями, чтобы была возможность приоткрывать при необходимости. В проем можно будет заливать воду. Для удобного открывания стального элемента сверху бака для воды, к нему приваривается ручка.


1 —бак для нагрева воды; 2 — печка; 3 — труба; 4 — камни; 5 — верхняя крышка; 6 — отверстие для подачи жидкости; 7 — металлический свод; 8— экран; 9—решетка; 10— дверца в топке; 11 — дверца поддувала. Возвести кладку для печи и сделать ее своими руками несложно, если подойти к этому процессу со всей ответственностью, делать все по рекомендациям. Необходим минимальный строительный опыт, владение сварочным аппаратом и конструкция получится не хуже, чем у заводских аналогов.
