Банные печи и их устройство своими руками

Чем различаются «холодный» и «горячий» типы конструкции

Названия «холодная» и «горячая» печь появились из-за того, что используемые при ее производстве материалы могут нагревать или не нагреваться при эксплуатации. К примеру, стенки «горячей» печи могут прогреваться до 100 градусов по Цельсию.

Преимуществом ее является то, что за кротчайшие сроки с ее помощью можно затопить баню, даже если в ней отсутствует отопительная система и она редко используется. В случае с «холодной» конструкцией такое невозможно. Недостатком «горячей» печи является чрезмерное нагревание помещения, которое нередко возникает при неконтролируемом процессе топки.

Преимуществом же «холодной» печи является то, что температура ее стенок чаще всего не превышает 50 градусов по Цельсию, а потому повышается безопасность ее эксплуатации.

Но при этом воздух в парном отсеке нагревается по следующей схеме:

  1. Специальные каналы в конструкции печи втягивают в себя холодные воздушные массы.
  2. Проходя нагрев на огне, воздух повышает свою температуру.
  3. Через каналы в верхней части конструкции выходит воздух мягкий, безопасный, но не менее благотворно влияющий на человеческий организм.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Кладка печи

Чтобы выложить внешние стены печи, можно брать простой полнотелый красный кирпич. Силикатный и пустотелый не допускается. А вот для футеровки и обкладки топки, берите жаростойкий (шамотный) вариант.

Монтировать кладку, следует в соответствии с порядовкой. Для этого, «соберите печь на сухую» (без раствора). Начав с какого-нибудь угла, подберите их так, чтобы вертикальные зазоры между кирпичами составляли не более 8-10 мм. Каждый выложенный ряд проверяется по вертикали и горизонту. Отклонения сразу корректируются. Все колотые части кирпича: половинки, трех-четвертки, четверти и мельче, готовят сразу.

После того как сухая выкладка будет завершена, определите точное место на потолке, в которое будет выводиться дымовая труба. Для чего, используйте отвес. Осталось подписать кирпичи (номер ряда/номер кирпича) и всё – порядовка сделана. Проект готов. Можно зарисовать схему и аккуратно разбирать.

Щели и зазоры, станут источником проникновения угарного дыма. Думаю, нет нужды объяснять последствия. Вот красноречивая картинка. Следы сажи, говорят об отсутствии герметичности в перевязке.

Нулевой ряд (выкладываемый поверх гидроизоляции) делается сплошным слоем «в целый кирпич». Его называют, кирпичный фундамент. Он должен быть на один уровень выше банного пола.

На этом фото справа, судя по всему «подстраховались», сделав в два кирпича.

Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах.

Кладка стен

Кирпич, перед нанесением раствора надо смочить (окунуть на пару секунд в тазик с водой). Затем наносится «глиняный клей», и кирпич плотно усаживается на место. Тот, который лёг не совсем точно, подравнивать постукиванием, не надо. Его убирают, защищают от раствора, повторно смачивают и укладывают. Каждый последующий слой укладывается после полной установки предыдущего.

Вытесненные кирпичом излишки раствора, сразу удаляются, особенное внимание к внутренней поверхности дымовых каналов. Высохнув и отслоившись под воздействием высоких температур, остатки раствора могут засорить канал дымохода и уменьшить тягу

Впоследствии снаружи, можно выполнить зачистку поверхности от остатков высохшего раствора, с помощью шлифовальной машинки. Только пыли при этом будет предостаточно…

Установка поддувала и печных дверок

Печное чугунное литьё ставится непосредственно по ходу работы, и фиксируется мягкой вязальной проволокой. Для плотного прилегания, печные дверцы по периметру обматывают асбестовой верёвкой. Она (верёвка) «загерметизирует» промежутки между чугуном и кирпичом, и не даст расширяющемуся при нагреве металлу постепенно разрушить печь.

В первом нижнем ряду располагают небольшие поддувальные дверцы. Её крепёжные элементы, заделываются именно в этом ряду. После монтажа нижних крепёжек, верхние ряды последовательно укладываются до перекрытия верхней части дверцы. Между кирпичом и литьём оставляется зазор приблизительно 10 мм. Крепление дверцы топки аналогично поддувала.

Установка колосников

Их размещают строго в горизонтальной плоскости. При этом они не должны упираться в кирпич. Иначе, со временем, за счёт теплового расширения чугуна это вызовет постепенное разрушение кирпичной кладки.

Дымоход

Если готовый дымоход (сэндвич трубы) не применяется, то его выкладку надо делать в соответствии с кирпичной порядовкой. Оборудование дымоотвода шибером, позволит тонко регулировать печную тягу, добиваясь оптимального прогрева. В тех дымоходах, где предусмотрены горизонтальные участки, настоятельно рекомендуется ограничивать их длину в пределах 1 метра. Иначе застой сажи будет источником ухудшенной тяги.

Печи с баком для воды, предусматривают опору ёмкости на стены или специальные столбчатые опоры внутри топки.

Напоследок: сегодня, безусловно, можно найти проекты печей для русской бани, однако происхождение этих чертежей зачастую неизвестно и построено ли что-то по ним, тоже обычно не знаем. Поэтому очень полезно посмотреть живое воплощение, прежде чем брать за основу скачанные с интернета чертежи и схемы.

Анекдот в тему: Объявление об услугах: Кладу печи, камины, печи на камины, камины на камины, просто кладу на камины или в камины…

Удачи в печных делах! До встречи!

Цитата мудрости: Если ты хочешь возвыситься, помоги возвыситься кому-нибудь другому (Букер Вашингтон – не президент).

Каким образом подключить газовую банную печь самому

Газовая печь для бани может быть безопасна только в том случае, если она правильно установлена и подключена.

К установке предъявляется ряд требований:

  • Расположение от печи до стены — не менее 50 см, покрытие стен несгораемыми материалами или установка теплозащитных экранов.
  • Основание печи возводится из огнеупорного кирпича, оно выступает за края печи не менее чем на 10 см с каждой стороны.
  • Если используемая горелка устанавливается без специальных накладок, то края проема должны составлять по размерам от 48 до 60 см высотой и 35—48 см шириной; если будет использоваться накладка, то габариты увеличиваются до 62—65 см, а высота — до 52—67 см.

К дымоходу предъявляются свои требования:

  • трубы, используемые при строительстве, изготавливаются из нержавеющей стали;
  • соединение между ними делают методом задвижки одного сектора на другой не меньше, чем на половину диаметра нижней трубы.

Газовую печку устанавливают таким образом, чтобы горелка выходила в предбанник. Толщина стены не должна превышать 30 см.

Инструменты и материалы

Для того, чтобы изготовить печь для бани своими руками, понадобятся следующие материалы:

  • Листовая сталь. Оптимальная толщина — 2 — 3 мм. Листы большей толщины дорогие и тяжёлые, меньшие могут быстро прогореть. И только для топки лучше взять лист потолще, например, 5 мм.
  • Чугун для колосниковой решётки. Если в конструкции печи между зольником и поддувалом предусмотрена колосниковая решётка, лучше купить её готовой или изготовить из чугунных балок — этот материал более огнеупорен.
  • Асбестовая нить. Заплетённая в шнур, она служит для герметизации соединений.
  • Специальная огнеупорная краска для финишного покрытия.

Для топки лучше взять не обычную чёрную сталь, а хромистую, с содержанием 13% Cr. Она держит более высокую температуру и не прогорает.

Минимальный набор необходимых инструментов выглядит так:

  • Инверторный сварочный аппарат с набором электродов, маска, краги.
  • Углошлифовальная машина (болгарка) с отрезным и шлифовальным кругами по металлу.
  • Дрель с набором свёрл по металлу.
  • Набор слесарного инструмента: молоток, пару напильников, плоскогубцы.

Советы и рекомендации

Специалисты советуют при изготовлении печи из металла для бани придерживаться нескольких несложных рекомендаций, таких как:

  • необходимо помнить, что металл подвержен деформации под действием высоких температур. Следует правильно подбирать оптимальную толщину материала;
  • слишком толстый металл станет причиной неэкономного расхода топлива и увеличения времени разогрева помещения;
  • в целях оптимизации рекомендуется конструировать дымоотвод так, чтобы он проходил через бак с водой;
  • отделка металлической конструкции должна обеспечивать проток воздуха;
  • печь из листов с пониженным содержанием углерода без труда «переживёт» возможные ремонтные работы;

  • чтобы избежать ситуаций, когда печь дымит, рекомендуется приобретать готовые блоки дымоходов;
  • основанием для печи может быть цементный пол, лист металла или участок, покрытый огнеупорной плиткой;
  • стоит помнить, чтобы протопить дровяную печь, необходимо время и существенный объём топлива;
  • эффективно топить печь из металла только в небольшом помещении;

  • выбор места расположения источника тепла играет решающую роль для эффективности бани;
  • вблизи от корпуса печки обязательно следует покрыть стены несгораемыми материалами;
  • после завершения монтажа рекомендуется сделать отделку из кирпича или камня. Это позволит избежать случайных ожогов и сделает печь более привлекательной.

В России париться в бане – этой целый ритуал, обычай. Позитивное влияние парилки на физическое здоровье известно с древних времён. Многие медицинские терапии сегодня не обходятся без русской бани. Трудно переоценить её значение при лечении разных недугов. Современная диетология с помощью веника и парной избавляет от избытков веса. Баня омолаживает и снимает усталость и стресс.

Печь – это центральная составляющая каждой бани. От грамотного выбора конструкции, удачного расположения и правильного монтажа зависит оптимальный прогрев помещения и качество пара.

Стальной футляр

Сталь тоже является огнестойким материалом. В необработанном виде ее оставлять нельзя, так как в бане она мгновенно заржавеет. При отделке пространства вокруг печи сталью, нужно иметь в виду, что в отличие от кирпича, изразцов и камня, сталь вообще не изолирует тепла.

Защитный портал вокруг печи только из стали будет совершенно бессмысленным, так как он не сможет выполнять своей основной задачи — защищать деревянные стены от перегрева. Чтобы эта функция исполнялась, необходимо обеспечить хороший теплоизолирующий слой из другого материала, а потом закрыть его лицевым стальным листом.

Этот теплоизолирующий разделительный слой создается из минерита. Можно использовать и другие огнезащитные утеплители. Простая минеральная вата не подходит, так как после однократного намокания она садится в объеме, и этот дефект уже ничем не исправляется.

Утеплитель у печи не должен намокать. Нужно позаботиться о его гидроизоляции. Причем эта гидроизоляция должна быть только со стороны холодной стены, но никак не со стороны печи.

Сталь обладает металлическим блеском. Этот эффект можно использовать для того, чтобы во много раз повысить эффективность портала.

Если его сделать из не покрытой полированной нержавеющей стали, то он будет работать как инфракрасный отражатель.

Подобный элемент можно очень часто видеть в электрических каминах, отопительных печах и в любых других нагревательных приборах.

Основная сложность данного решения — необходимость использования только нержавеющей стали. В сравнении с обычной сталью, она стоит дороже в 10 раз, но общая толщина листов для отражающего экрана может быть небольшой.

Нержавеющая сталь прекрасно выдерживает любую влажность. Она может быть размещена даже в таких помещениях, как парилка в бане; отделка вокруг печки будет компактной и с современным дизайном. В парной все элементы интерьера обычно делаются только из древа. Нержавеющая сталь будет уместна рядом с металлической печью-каменкой.

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

  1. В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
  2. В полностью открытом положении шибера тяга максимальная — это режим растопки.
  3. Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.

Устройство и размеры

Прежде чем начинать сборку печи из металла в баню своими руками, необходимо изучить конструкцию оборудования. Она состоит из нескольких основных элементов:

  • трубопровода для вывода газов, выделяемых при сгорании топлива;
  • камеры для сгорания дров;
  • дверцы топочной камеры;
  • бака для нагрева воды;
  • колосника, через который сажа ссыпается в зольник;
  • зольного ящика;
  • дверцы для доступа к зольному ящику;
  • каменки, которая может быть расположена внутри оборудования или над ним.

Рассчитать количество строительных материалов проще, если заранее составить чертеж. Оптимальные размеры оборудования:

  1. Внешняя каменка. Высота — 80 см. Длина — 50 см. Ширина — 50 см.
  2. Внутренняя каменка. Высота — 50 см. Длина — 40 см. Ширина — 40 см.
  3. Бак для воды. Объем — до 120 литров.
  4. Печь. Длина — 90 см. Ширина — 50 см. Высота — 50 см.

Точные размеры оборудования рекомендуется рассчитывать зависимо от площади банных помещений.

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

  1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
  2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
  3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
  4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
  5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Как устроить каменку

Каменка — неотъемлемая часть банной печи. Благодаря ей увеличивается тепловая инерция, а также появляется замечательна возможность поддать пару, вылив на камни ковшик воды. Два типа каменок сооружают различным способом.

Открытая

Её сделать проще. Фактически всё, что надо — это соорудить поддон для камней в верхней части печи.

Для этого можно наварить на верхнюю панель борта — либо из сплошных заготовок листового металла, либо из сетки. Уложив камни в несколько слоёв, можно получить значительного увеличения теплоотдачи.

Второй вариант сооружения открытой каменки — вокруг дымоходного канала. Хотя воздух в нём и более холодный, чем на выходе из топки, но всё же достаточно горяч, чтобы разогреть камни.

Для этого на трубу ещё до монтажа дымохода надевается кольцо нужной ширины, потом оно проваривается и становится неподвижным.

Вокруг крепится сетчатый ограничитель — его можно как купить в магазине, так и изготовить самому из сетки-рабицы. Заполнив этот контейнер камнями, получаем небольшую, но эффективную каменку, которая занимает мало места.

Мнение эксперта
Левин Дмитрий Константинович

Открыта каменка позволяет достичь эффекта финской сауны — быстрого нагрева вплоть до 100 градусов и горячего, «сухого» пара, который моментально образуется при выливании ковшика воды на раскалённые камни.

Закрытая

Это полость внутри печи, куда складывают камни. При этом сам каменный заполнитель не должен соприкасаться с водой. Бункер для камней обычно делают в задней части печи, непосредственно рядом с топкой. Чтобы камни лучше прогревались, иногда делают из труб каналы, проходящие вдоль топки и открывающиеся в каменку — так температура повышается быстрей.

Внутрь закрытой каменки также ведёт канал, но представляет собой воронку. Испаряясь, вода не поднимается сразу в воздух, а понемногу выходит наружу в перегретом состоянии — так можно достичь эффекта русской бани с мягким паром.

Какой вариант каменки сделали бы Вы?

ОткрытыйЗакрытый

Достоинства

Данное сооружение имеет достаточно большой ряд плюсов:

Очень многие люди первым делом акцентируют внимание на внешний вид. В этой конструкции этих проблем нет

Печь для бани на дровах своими руками выглядит достаточно красиво, что никак не мешает ее огромному функционалу.

Высокая производительность. Самодельные бани, сделанные правильным образом, имеют очень высокий коэффициент полезного действия.

Ни одна единица тепла не теряется в пространстве, все идет именно в отапливаемое помещение. Это будет особо заметно в маленьком помещении, ведь как только Вы зайдете в баню, там уже будет достаточно тепло.

Простота использования. Конечно же очевидно, что человек, который делал эту печь своими руками, лучше всего ее знает. Именно поэтому хорошо делать баню своими руками, ведь Вы будете лучше всех знать, что и где располагается.

В интернете достаточно чертежей печи для бани своими руками, что говорит о том, что даже самый неопытный пользователь интернете сможет найти себе подходящий чертеж.

Если посмотреть фото печи для бани своими руками, то можно заметить, что она занимает достаточно мало места. Отсюда и вытекает четвертое достоинство – экономия места. Это очень подходит для маленьких помещений, ведь она займет максимум четверть вашего пространства.

Если Вы грамотно распланируете и возведете Вашу конструкцию, то она не будет уступать по экономии топлива настоящей профессионально собранной печи. Более того, по экономии энергии она может быть даже лучше, чем фабричный вариант.

Разновидности и рекомендации по выбору

Материал печи в первую очередь зависит от объёма бани. Рассмотрим несколько вариантов:

  1. Просторной постройке с несколькими помещениями требуется кирпичная печь, которая способна отдавать тепло в течение длительного времени.
  2. В парной скромных размеров с объёмом от 30 до 35 м3 можно установить печь с литым чугунным корпусом.
  3. Для бани с самыми компактными размерами подойдёт и стальная печь.

Немаловажное значение имеет и материал, из которого выполнены стены бани. Сруб из берёзы или липы называют лёгким, из дуба — тяжёлым

Эти термины не стоит понимать буквально: слово «тяжёлый» в данном случае обозначает не вес, а наличие дубильных веществ в древесине. Людям с ослабленным здоровьем, а также женщинам и детям париться в таких банях не рекомендуется.

Таблица: мощность и вес камней для липовой, берёзовой и дубовой бани

Тип бани (высота потолка от 2,2 до 2,4 м)Мощность (кВт/м3)Вес камней (кг/м3)
Липовая0,52,7
Берёзовая0,7от 3,6 до 4
Дубовая1,26

По способу нагрева каменной засыпки банные печи делятся на две разновидности.

Печи с проточной каменкой

В таких печах каменка не отделяется от топки непроницаемым барьером, поэтому дымовые газы перед поступлением в дымоход просачиваются через неё.

Благодаря такому решению, камни прогреваются предельно быстро, но придётся мириться и с некоторыми недостатками:

  • Усложняется конструкция печи.
  • С некоторой периодичностью камни приходится очищать от сажи.
  • Наддавать (лить на камни воду или квас) можно только после полного прогорания топлива.
  • Можно использовать только топливо, дающее малое количество нагара (пеллеты, осина и т. п.).

С глухой каменкой

В этом варианте камни отгораживаются от топки и газохода плитой. В плане достоинств и недостатков ситуация меняется на противоположную: греется каменка долго, но зато не нуждается в чистке и может использоваться для производства пара в любой момент.

Печь для бани с глухой каменкой

Вариант печки с глухой каменкой

Чтобы камни в глухой каменке могли достаточно нагреться, должны быть выполнены два условия:

  • печь должна быть металлической (теплопроводности кирпичной перегородки будет недостаточно);
  • иметь мощность не более 25 кВт (баня должна состоять из одного помещения объёмом до 45 куб. м).

При увеличении мощности печи растут её размеры, и площадь контакта каменки с перегородкой, в соответствии с законом квадрата-куба, не «поспевает» за её объёмом.

Следует учитывать и то, что высота потолка в парной с глухой каменкой не должна превышать 2,2 м, иначе вместо лёгкого пара может получиться тяжёлый.

Из всех перечисленных вариантов доступной для самостоятельного изготовления на любительском уровне является только стальная печь. Кирпичную также можно построить в домашних условиях, но ввиду тяжёлого режима эксплуатации сделать это может только опытный печник. Чугунные банные печи изготавливают только в заводских условиях.

Топливо и материал конструкции

После подбора размера печи для бани из металла можно покупать материал для конструкции, подготавливать топливо. В последнем случае можно использовать два варианта:

  1. Разные виды дров. Например, дуб дает много жара длительное время, осина используется для очистки дымохода.
  2. Пеллеты. Представляют собой опилки, спрессованные в отдельные блоки. Они длительное время выделяют сильный жар.

Для изготовления печи можно использовать жаропрочный чугун или сталь. Минимальная толщина стенок — от 5 мм. Если толщина металлических листов будет меньше, срок службы не превысит 6 лет.

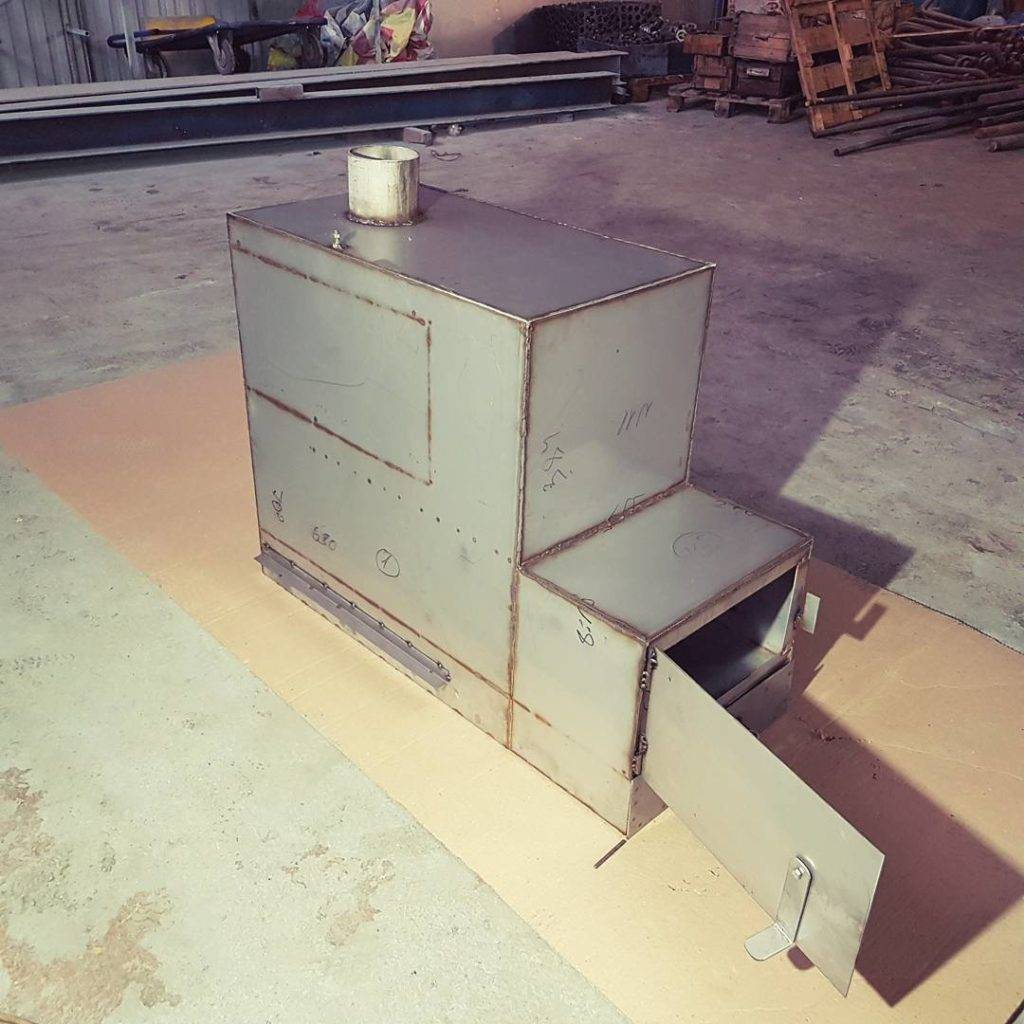

Каркас печи из нержавеющей стали

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

  • Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
  • Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
  • Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
  • Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
  • Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
  • Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
  • Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

  • Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
  • Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
  • Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

  1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
  2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
  3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
  4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Дальнейшие работы выполняйте по инструкции:

  1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
  2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
  3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

  • базальт;
  • галька речная;
  • габбро-диабаз;
  • талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

  1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
  2. В корпусе выполните проемы для дверок и люка загрузки камней.
  3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
  4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
  5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

один × пять =

Adblock
detector
