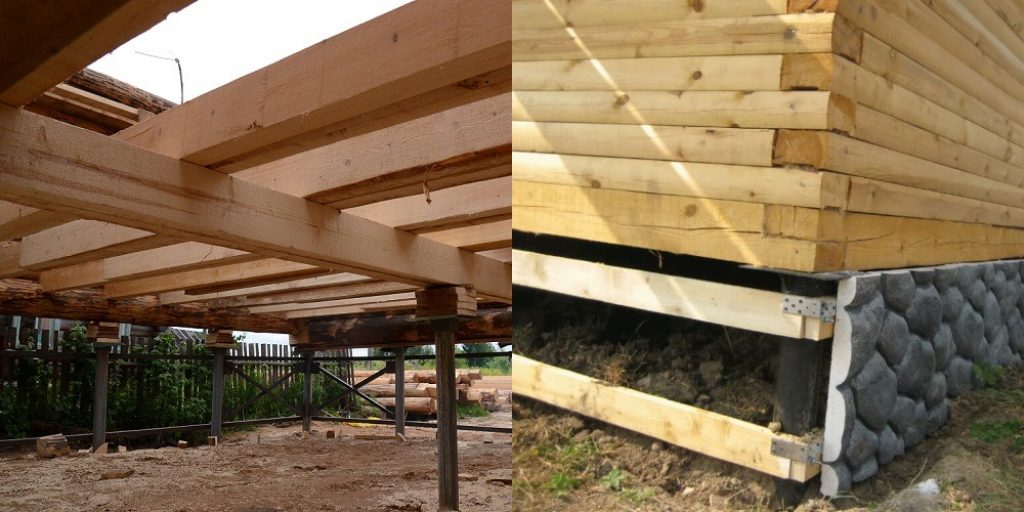

Строительство бани на сваях своими руками – от фундамента до кровли

Советы по ремонту бани

Кроме основной конструкции может понадобиться мелкий ремонт. Какие детали могут выйти из строя:

• Желательно полностью поменять проводку в помещении бани. Раньше применялись алюминиевые провода, их лучше демонтировать и проложить кабель с медными жилами.

  Пример электрообеспечения бани Сечение кабеля выбирается из расчета применения приборов в бане: для одних лампочек достаточно кабеля на 2,5 мм;

• Старые окна и двери могут стать причиной потери тепла, их нужно заменить, предварительно утеплив откосы пенопластом или монтажной пеной;
• Также стоит поступить и с мебелью в бане. Полочки, лавки, полки, столы меняются на новые, предварительно обработанные антисептиком и водоотталкивающим составом;
• Если потребуется нужно сменить печку. Старая конструкция демонтируется и на ее место устанавливается новая печь. Ее можно смонтировать из кирпича, или купить готовую в магазине.

В видео показан процесс замены венцов в старой бане.

Заполнение винтовых свай бетонным раствором

После завинчивания опор в грунт до несущего слоя технология закладки свайно-винтового основания предусматривает обрезку верхушек свай по единому уровню. Далее производится заполнение винтовых свай бетоном. Суть операции в следующем. В полость винтовой опоры заливают бетонный раствор. Для приготовления смеси используют бетон следующих марок:

• М-150 – для одноэтажных зданий;
• М-200 – для двухэтажных построек;
• М-300 – для возведения строений высотою до 5 этажей.

Бетонная смесь приготовляется обычным способом. Если основание небольшое, то операция может выполняться вручную. Для этого используют воронку (схематично напоминает лейку) и заливают бетонный раствор через неё, во избежание потерь смеси.

Главным требованием относительно этой работы является предотвращение появления полостей в ходе бетонирования свай. С этой целью уже залитый бетон уплотняется с помощью арматуры и других приспособлений.

Следует отметить, что в некоторых случаях последние 20-30 см опоры заполняются не бетонным раствором, а сухой песко-цементной смесью. По окончании бетонирования ствола сваи производится наваривание оголовка.

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые “висячие сваи”. Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

• скважины необходимо выполнять диаметром 200 – 300 мм.(можно 400 мм.) на глубину 2 – 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
• сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
• расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной – 9 свай).

При невозможности выполнить скважину диаметром 200 – 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну “большую” скважину двумя-тремя “малыми” скважинами, располагая их рядом или треугольником на расстоянии 300 – 400 мм друг от друга.

Важно: в этом случае “малые” скважины должны быть закончены общим оголовком из бетона, который их объединит.

Ростверк

Ростверк – бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

• не нарушается поверхностный слой
• быстрое возведение фундаментов
• более дешевая конструкция (теоретически).

Берется свая – металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается “парящая” в воздухе. Шаг свай 2,5 – 3 метра, расположение по углам здания и под несущими стенами. Для бани – рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

1. Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
2. Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
3. Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
4. Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
5. Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
6. При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.

Условия для строительства

Перед решением возводить конструкцию, лишенную основы, следует понять нужен ли вообще фундамент под обычную парилку. Зданию, возводящемуся из тяжелых, многослойных материалов нужен, а постройка облегченного типа, имеющая сравнительно малую массу, может обойтись без него.

Хотя парилка без фундамента не нуждается в глубоком, прочном основании, все же обеспечить перед установкой подготовку грунта необходимо, поскольку почва может под даже небольшой нагрузкой просесть, нарушив точки опоры строения.

Сдвиг грунтового слоя приводит к разлому стены, трещинам, поэтому почву нужно утрамбовать до ровной поверхности или залить площадку бетоном, установить полуметровые каменные сваи, с последующей укладкой плит.

Главное для возведения такой бани – грунт. Парилки без фундамента нельзя устанавливать на песчаной почве, поскольку постройка будет неустойчивой. Для строительства облегченной сауны подходит гористая, каменистая местность.

Самостоятельная установка опор

Металлическая стойка такого типа представляет собой трубу округлой формы, обработанную особым средством для защиты от коррозии. На заостренном конце в нижней части сделаны специальные лопасти, упрощающие процесс внедрения опоры в земляной покров. Эти изделия ввинчиваются в почву, не снижая ее несущую способность.

Особенности устройства

Хотя подобное основание считается довольно простой конструкцией, есть определенные сложности, которые можно избежать при проектировании. (См. также статью Проекты деревянных бань: особенности.)

Когда осуществляется расчет винтовых свай для бани, учитываются пункты СП 24.13330.2011, а также актуализированная редакция сводов СНиП 2.02.03-85.

Все операции проводятся вручную или с применением гидравлических механизмов.

Примерный вариант расположения опорных стоек на схеме.

• Элементы конструкции должны приобретаться в соответствии с вычислениями проектировщика, сделанными на базе гидрогеологических изысканий, массой строения и глубиной промерзания.
• В некоторых ситуациях ввинтить составные части основания бывает очень затруднительно, даже если при установке действия осуществляют несколько человек. Однако все зависит от характеристик грунта.
• При расположении фундамента в непосредственной близости от высоких кустарников, деревьев, заборов и прочих строений могут возникнуть определенные сложности при погружении элементов вручную.

Порядок действий

Не допускается экономить в процессе приобретения на опорных элементах. Стойки должны изготавливаться лишь из новых труб подходящей толщины, поверхность которых покрыта специальным составом от коррозии.

Для облегчения инсталляции в верхней части опор делаются два отверстия для штанги, помогающей осуществлять монтаж.

Визуальное ознакомление со структурой винтовых изделий.

1. В первую очередь устанавливаются колышки, где будут располагаться металлические стойки. Проверяются диагонали, контролируется ровность углов, а также тщательно измеряются основные расстояния.
2. Прежде чем винтовые сваи для бани будут внедрены в грунт, должны быть созданы небольшие лунки в местах инсталляции опор. Их глубина обычно составляет 10-15 сантиметров.
3. Далее берется металлическое изделие и ввинчивается в почву с применением особой штанги. При погружении в земляной покров тщательно контролируется вертикальность элемента.
4. Углубление осуществляется до тех пор, пока стойка не достигнет грунта, который не промерзает. Остальные составные части конструкции инсталлируются способом, приведенным выше.
5. После того как все компоненты будут ввинчены в землю, выполняется выравнивание верхних концов. Для этого используется углошлифовальная машина, позволяющая ровно срезать излишки труб.
6. Во внутреннюю часть изделий заливается бетонная смесь, которая позволяет увеличить прочностные характеристики и в значительной степени снизить скорость возникновения коррозии.
7. На завершающей стадии к каждой опоре привариваются пластины из металла толщиной от 8 до 10 мм. Они должны выступать за пределы стойки с каждой стороны на несколько сантиметров.

Широко используемые габариты для устройства основания.

Как правильно возвести сооружение?

Процесс состоит из следующих этапов:

• После обустройства основания приступают к возведению бани.:
• Сначала определяют высоту стен и тип крыши.
• По углам опоры делают из брусьев, скрепляя их уголками.
• Затем к ростверку крепят обрезные доски. Между ними монтируют подкосины.
• Завершает процесс соединение деталей верхней обвязкой.
• Далее сооружают надежный пол, выполняя сразу его утепление. Чтобы закрепить напольное покрытие, необходимо установить лаги на ростверк, соединяя их с основанием посредством металлических уголков.

После завершения изготовления чернового пола приступают к монтажу стен. Технология здесь несколько различна для бруса и каркасного строения.

Из бруса

Спустя месяц после сооружения основания начинают крепить венец обвязки. Для него применяют прочные бруски. Между ростверком и древесиной укладывают рубероид.

Нижний брусок обрабатывают антисептиком. Для соединения элементов используют гвозди. Когда брусья уложены, делают паузу, чтобы обеспечить усадку каркаса.

Этот процесс длится около полугода. Затем выполняют заделку щелей, используя паклю либо герметик. Конопатят сначала нижний венец, после чего постепенно двигаются вверх.

Строительство каркасного сооружения

Контур в виде каркаса возводят из бруса, обработанного антисептиком. Его сечение подбирают, учитывая используемый утеплитель и несущую способность материала. Для обвязки и угловых стоек нужен более массивный брус.

Начинают монтаж с угла, соединяя брус гвоздями. Перед укладкой застилают ростверк рубероидом. Во всех углах крепят раскосы. Собирать каркас лучше на площадке. Для внешней его обшивки рекомендовано применять вагонную доску, хотя подойдут и иные материалы. Вагонку крепят горизонтально, укладывая под нее гидроизоляцию.

Важный этап сооружения — теплоизоляция конструкции. Утеплителем чаще становится минеральная вата. У нее хороший показатель проницаемости паром, материал не горит, позволяет стенам «дышать». Можно укладывать также минеральное рулонное волокно. Плиты монтируют между стойками.

Между утеплителем и наружной обшивкой крепят гидроизоляцию в виде пленки. Изнутри устраивают алюминиевую фольгу с полиэтиленовым слоем. Стыки проклеивают скотчем, затем выполняют внутреннюю отделку.

Оборудуя полы, учитывают назначение помещения. Там, где будет много воды, устраивают проливное основание. Оно состоит из дощатого настила с зазорами, пропускающими вниз стоки. Такие полы не утепляют.

Между досками делают небольшие зазоры, оставляя щели также по периметру. Если под баней песчаный грунт, поверх него засыпают щебень, оставляя зазор в 10 см до пола. При глинистой почве сооружают поддон, который направляет воду к стоковой емкости.

Помещения для отдыха требуют наличия пола, который не протекает. Сначала делают черновой настил, используя пару слоев досок. На них монтируют сплошное покрытие из сосны, укладывая под него утеплитель.

Устройство слива

По причине того, что на свайном фундаменте в основном сооружаются панельные, каркасные бани либо постройки из сруба, ростверк устраивается преимущественно из бруса или металлопроката.

При этом слив возможно сделать сразу несколькими способами:

• Заливкой плитного ростверка;
• Укладкой на балки асбестоцементного листа с устройством по нему стяжки либо облицовки плоской шиферной плиткой, а требуемый уклон обеспечить за счет разницы в толщине клея;
• Закреплением оцинкованного листа на ростверке с уклоном по направлению к канализационному трапу (для полов из дерева);
• Укладкой на черновой пол мембраны, прикрепленной к обеим боковым поверхностям стен (для деревянных полов).

Устройство слива посредством мембраны

Наиболее экономичным вариантом считается выполнение слива посредством мембран ЭПДМ. Конструкция при этом будет такой:

• Лаги чернового пола, закрепляющиеся посредством держателей из металла;
• Черновой пол, который можно сделать из плотно укладываемых досок 25-30 см;
• Утеплитель, в качестве которого используется ЭППС толщиной 80-100 мм;
• Трап, устраиваемый в черновом полу и в утепляющем материале, и вставляемый в слив с сухим гидрозатвором;
• Мембрана, укладываемая на весь периметр. Также ее следует завести на стены по бокам с учетом возвышения чистового пола;
• Лаги чистового настила, закрепляющиеся посредством держателей из профиля;
• Финишное покрытие в виде обрезной доски, которое не рекомендуется жестко закреплять, а прикрепить на шканты 10 мм.

Такое закрепление финишного покрытия позволяет снять доски на любом участке для уборки мусора и очистки канализационного трапа. Для устройства стока воды уклон устраивается прямо в мембране при монтаже. Нижняя часть ЭПДМ прижимается, затем гидроизоляция слегка приподнимается к верху и закрепляется с небольшим натяжением.

Посмотрите видео, как выполняется гидроизоляция слива с помощью применения мембраны и установка крышки сливного отверстия.

Для каркасных бань в целях облицовки стен изнутри необходимо устройство пароизоляции, при этом схема претерпит некоторые изменения:

• Сперва укладывается черновой пол, а утепление его производится точно так же, как и в первом решении;
• Мембрана закрепляется на стенах с небольшим запуском при помощи степлера, для устройства слива создается натяг;
• Каркас стен обшивается пароизоляционным материалом, при этом его нижний край укладывается поверх ЭПДМ – при накоплении влаги будет происходить ее стек на мембрану без разрушения деревянных элементов силового каркаса.

Применение листовых материалов

Создание уклона из керамогранита либо кафеля по листовым материалам обойдется несколько дороже, но сделать его вполне возможно и самостоятельно.

Посмотрите видео, как сделать уклон под слив с помощью плитки.

При этом необходим соблюдать такую технологию:

• Черновой пол устраивается из обрезных досок на лагах;
• В качестве утеплителя используется экструдированный пенополистирол ХР5;
• Сухая стяжка выполняется из асбоцементных листов либо ЦСП;
• Для гидроизоляции применяется мембрана ЭПДМ и обмазка полимерной мастикой;
• Сток устраивается только в виде трапов с сухими гидрозатворами;
• Для облицовки используются кафель либо керамогранит, укладываемые с наклоном по направлению к трапу.

Устройство слива при выполнении стяжки

Стяжка без покрытия выполняется с целью экономии на отделке. В таком случае потребуются трапы из дерева, укладывающиеся при использовании бани, и убирающиеся по завершении банных процедур для просушки.

Слив при этом устраивается после выполнение двух- или трехслойной гидроизоляции стяжки мастиками, пенетрирующими веществами либо посредством гидростеклоизола. Трапы канализации вмуровываются в фундамент, для чего лучше всего применять сухие гидрозатворы.

Устройство слива при заливке плиты

Плита заливается во время возведения ростверка фундамента. Уклон слива при этом задается прямо по плите, а канализационное отверстие устраивается посредством монтажа в опалубку трубы требуемого диаметра.

Выявление неисправностей

С обследования с целью выявления строительных дефектов, начинается ремонт деревянной бани. Это поможет точно определить, какие работы, нужно выполнить и какой материал подготовить для ремонта. Инспекция производится так:

• осматриваются внешние стены строения, проверяется конструкция углов, целостность утеплителя, наличие трещин и щелей;
• обязателен осмотр фундамента. Если выявятся большие дефекты, такие как сильное проседание или большие трещины, то придется поднимать строение для их устранения;
• производится ревизия крыши и потолка вкупе с осмотром печной трубы. Если обнаружится нарушение изоляционного слоя и большие трещины, их нужно устранять;

  Процесс ремонта крыши в бане из сруба

• окна и двери проверяются на перекосы, герметичность и трещины;
• внутренняя поверхность бани проверяется на наличие грибковых образований и плесени;
• пол нужно проверить на сохранность и наличие гниения;
• проводится проверка системы канализации в бане.

Как только все эти мероприятия закончены, нужно составить подробное описание работ и смету, по которой проще будет ориентироваться при закупке материала. Оцените свои силы – сможете ли вы выполнить эту работу самостоятельно, и сколько времени вам на это потребуется. Сейчас на рынке есть большое число компаний, которые готовы помочь вам в этом вопросе, можно пригласить сразу несколько бригад и выбрать ту, у которой условия ремонта вам подходят больше всего по срокам и цене.

Утепление пола в бане в зависимости от его типа

Начнем с того, что в банях может не быть комнаты отдыха, но парная и моечная будут всегда, как и предбанник. В этих трех помещениях разная влажность и температурный режим. Впрочем, это не мешает сделать везде одинаковый пол. В качестве материала для него можно использовать лишь бетон или дерево.

Бетонный делать сложно, тут нужен не только опыт, но и помощники, зато простоит он без замены с полвека. Деревянный куда проще в изготовлении, но дерево в контакте с влагой быстро приходит в негодность, а значит, придется менять весь пол уже через несколько лет.

Общие требования к любому из упомянутых типов следующие:

• поверхность должна быть достаточно шероховатой, чтобы на ней нельзя было поскользнуться;
• убираться в помещении и просушивать его должно быть легко и просто;
• наличие быстрого оттока воды, благодаря чему вода не будет застаиваться и в ней не успеют размножиться микроорганизмы.

Сухой пол из дерева

Непроливные полы сложнее и дороже в изготовлении, чем проливные. Для начала грунт и фундамент обкладывают рубероидом, создавая гидробарьер, потом укладываются венечные балки и балки перекрытия, на которых крепится черновой пол с зазорами между досками в 5-7 см. Следующий слой — лаги с уклоном до 5 градусов в сторону слива.

Далее обычно идет слой утеплителя, но о нем мы скажем позже. Верхним слоем идет шпунтованная доска хорошего качества из лиственницы, сосны или дуба. Для вентиляции она должна отступать от стены на 2 см. Заканчивается все установкой плинтуса.

Для чего нужно утеплять полы? Сезонным баням это действительно незачем, а вот если захочется попариться в холода, то понадобится банька утепленная. Выше уже дважды упоминалось утепление. Но мы будем рассматривать его варианты по порядку.

Поставленное на сваи строение не имеет бетонного фундамента, вместо него — пустое пространство, где гуляет ветер. Утепление пола в бане на винтовых сваях начинать надо с создания двойного пола: чернового и белового с прослойкой утеплителя. Для этого на оголовки свай сначала кладется брус для обвязки, к нему прибиваются пропитанные антисептиком доски.

Собственно, мы уже говорили о бетонном поле, а заливной — это он же. Различаются два случая заливки: по грунту и по перекрытию.

Тут предлагается на разных ресурсах много вариантов. Можно сделать так:

1. Внутри сплошного ленточного фундамента выкапывается котлованчик на глубину 40-50 см.
2. Засыпается и утрамбовывается гравий так, чтобы его слой был 15 см.
3. Насыпается и утрамбовывается песочная подушка — 30-50 см.
4. Поверх нее кладется рубероид в два слоя с нахлестом листов 10 см и герметизацией битумной мастикой. (2-й слой перпендикулярно 1-му.)
5. Слой утеплителя — керамзита или минваты, или шлака из котельной, или пропитанного гудроном войлока. Толщина слоя 30-50 см, с заходом на стены.
6. Только для минваты — второй слой гидробарьера. Это может быть полиэтиленовая пленка.
7. Слой армирующей сетки с диаметром прутка 5 мм.
8. Маяки и направляющие для создания нужного уклона.
9. Заливка бетонной стяжки. Толщина не менее 3 см.

Как вариант возможно два слоя бетонной заливки: первый слой сразу по песочно-гравийной подушке, причем бетон замешивается с крупным гравием. На первую стяжку кладется гидробарьер, потом утеплитель (например, перлит с цементом). На застывший раствор — металлическая сетка и новый слой стяжки из бетона.

Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.

Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.
