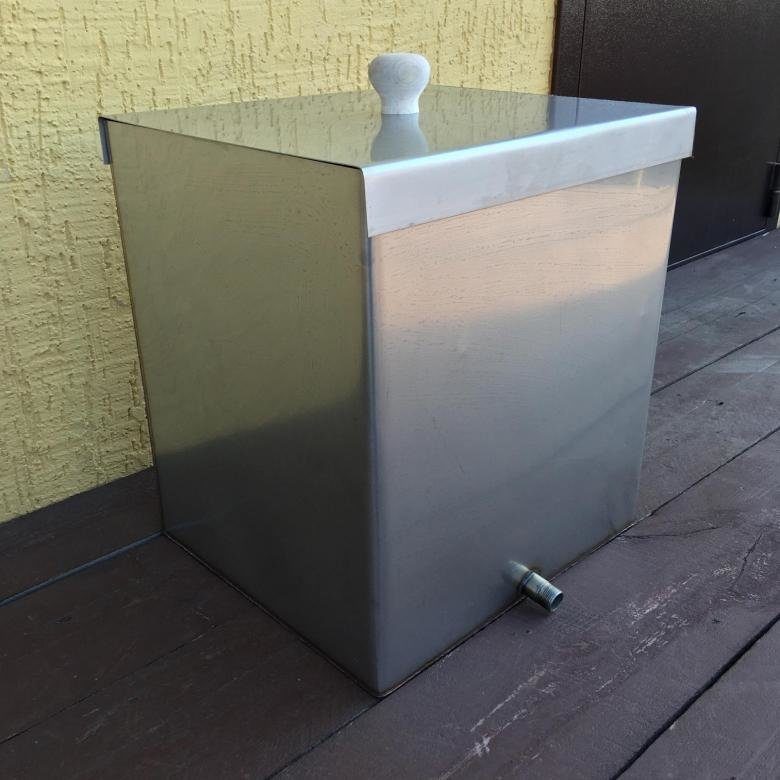

Баки из нержавейки для воды для бани

Как сделать бак из нержавейки своими руками

Для обеспечения потребностей парилки требуется не менее 10 л воды на каждого посетителя парилки. В среднем для печки в баню изготавливаются баки из нержавейки емкостью минимум 60 л, для трех человек этого достаточно, чтобы попариться и помыться под душем. Существуют также водогрейки емкостью 70, 80 и даже 100 л.

Один из вариантов бака на 70 л, изготовленного из тонколистовой нержавейки, приведен на чертеже ниже. Полная емкость составляет 90 л, но, учитывая опасность закипания воды, подобные конструкции для бани проектируют с небольшим запасом по объему, в данном случае 20%.

Проблемы изготовления «самоваров»

Если нет опыта построения насадных конструкций из нержавейки, то лучше всего взяться за изготовление настенной модели, в крайнем случае, попытаться сделать выносной бак.

Основной проблемой производства самоваров из нержавейки остается качество сварки и сбалансированность. В первую очередь предъявляются высокие требования к качеству опорного стакана или куска трубы, на котором бак стоит на корпусе печи. Из-за высокой температуры, до 700оС, и огромного веса «самовара», около 70 кг, требуется высокое качество материала и сварки центрального шва.

В противном случае кольцевой шов по нержавейке, фото, может растрескаться, и бак потеряет герметичность. Вторая проблема – центровка «самовара», если корпус сварен с нарушением геометрии несимметрично, то любое отклонение от вертикали может закончиться опрокидыванием всей конструкции.

В сравнении с «самоваром», настенный бак из нержавейки проще и доступнее в изготовлении.

Материалы и инструменты

При самостоятельном изготовлении любых емкостей из нержавейки в первую очередь необходимо правильно подобрать материал или марку стали. В номенклатуре или сортаменте можно найти огромное количество нержавеющих сталей листового проката, но для самостоятельного изготовления лучше всего использовать марку с повышенным содержанием кремния или углерода.

В этом случае есть шанс сварить тонколистовую нержавейку для бани с минимальным количеством брака. Сделать подобную работу непрофессионалу не так просто, как может показаться. Если на первом плане стоит вопрос, насколько использование легированных сталей гигиенично и безопасно в условиях бани, то лучше всего выбрать 08Х17 или 12Х18Н10:

  • Обе марки обладают высокой пластичностью, а значит, сварочные швы бака не растрескаются при сильном нагреве;
  • Есть шанс сварить корпус водогрейки обычным углекислотным полуавтоматом;
  • Бак абсолютно безопасен для бани, из данных марок нержавейки изготавливают столовую посуду.

Кроме листовой нержавеющей стали, нужно будет приобрести или взять в аренду болгарку, комплект разметочных стальных линеек и уголков, струбцины и сам сварочный углекислотный аппарат, с проволокой для выполнения работ по нержавеющей стали. Позже, чтобы повесить бак на стену бани, потребуются дюбеля и монтажные скобы.

Пошаговая инструкция

Первым делом необходимо разложить листовой металл на ровной горизонтальной поверхности. С помощью линеек и угольников переносим размеры из чертежа на лист так, чтобы материал использовался с минимальным количеством отходов и обрезков.

Вторым действием разрезаем выкройку на нержавейке, выравниваем и зачищаем кромки заготовок стен бака до состояния абсолютно ровных линий, наличие заусениц неважно, все закроет сварочный шов

Далее поочередно собираем боковую стенку бака с торцевыми поверхностями, делаем это с помощью струбцин. Фиксируем листы нержавейки с помощью сварочных точек.

Собранные половинки соединяем в один корпус, зажимаем струбцинами и свариваем швы, сначала короткими участками, затем даем остыть и провариваем все изделие по контуру.

Перед тем как ставить водогрейку в бане, наливаем внутрь воду и проверяем на предмет возможной течи на швах. Обычно сваренные швы на печах бани проверяют керосином, в данном случае подойдет и вода с небольшой добавкой жидкого мыла.

Наружные швы натираются мелом или зубным порошком. Если слой затирки на нержавейке не потемнел от воды, то швы признаются герметичными. После установки крышки, подводных штуцеров и сливного крана бак из нержавейки может отправляться на сборку в баню.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак на печной трубе

Какие материалы используются

Бак для бани изготавливается из металла, но конкретный материал выбирается с учетом финансовых возможностей, объема и особенностей прогрева. Наибольшую популярность имеют такие конструкции:

  1. Чугун. Основные преимущества: высокая прочность, долговечность, при этом температура воды сохраняется длительное время после прекращения топки печи. В то же время, чугунная емкость медленно прогревается, а самое главное, имеет большую массу, что требует надежной опоры при установке конструкции.
  2. Сталь. Наиболее дешевый и доступный материал, используемый в экономконструкциях. Вода в стальном баке быстро нагревается, но также быстро и охлаждается после прекращения топки. Самый важный недостаток – коррозионное разрушение, что требует защитных покровов. Один из распространенных вариантов устранения этого недостатка – использование эмалированных баков. Однако при выборе данного материала следует учитывать, что при локальном повреждении эмали начинается ускоренная коррозия в очаге повреждения.
  3. Нержавеющая сталь. Бак на трубу для бани из нержавейки считается наиболее распространенной конструкцией, т.к. оптимально сочетает стоимость и долговечность. Материал дороже обычной стали, но не подвержен коррозии и имеет высокий срок службы. При этом нержавейка поддается сварке, а бак из неё можно сделать своими руками.

Выносная конструкция бака находится в более щадящих условиях. Экстремальная температура (400-500 градусов) воздействует только на теплообменник, располагаемый на дымоходе. Стенки самого бака не нагреваются выше 70-80 градусов, а значит, его можно изготавливать из разных материалов. Кроме того, он, как правило, размещается на стене, где уменьшается риск повреждений. В таких условиях большую популярность приобретают декорированные эмалированные емкости. Подводящие трубы для выносного бака в бане могут изготавливаться из металла, композитного материала и теплостойкого пластика

Важно обеспечить их теплоизоляцию

Выносной теплообменник для бани

Самый простой и доступный способ изготовления бака для бани – это встроенный вариант, когда он навешивается на дымоход. Такая система не зря в быту называется самоварной, т.к. в ней используется тот же принцип, т.е. разогрев воды поднимающимся по внутренней трубе горячим дымом. Такой бак монтируется при строительстве печи или устанавливается путем демонтажа участка дымохода.

В выбранном месте на кронштейнах крепится труба, причем так, чтобы зазор между внешним диаметром дымоходной трубы и внутренним корпусом трубы бака обеспечивал необходимый объем. В нижней части корпуса бака приваривается основание, а все зазоры заделываются термостойким герметиком. Для вывода воды приваривается отвод с краном (рис.1). Верхняя часть бака закрывается крышкой.

Риунок.1 Схема установки бака для бани

В принципе, корпус бака может быть изготовлен и прямоугольной формы нужной емкости. Толщина стенок выбирается с учетом объема. Для изготовления небольшого бака объемом порядка 50-55 л можно использовать металлический лист толщиной 0,9-1,2 мм, а для емкости более 70-80 л придется использовать металл толщиной не менее 1,5 мм.

Если к бане подходит водопровод, то более подходит выносная система. Она показана на рис. 1. В этом случае на дымоходе монтируется змеевик. Выход горячей воды в направлении выносного бака осуществляется сверху, а возврат теплоносителя, соответственно, снизу. При монтаже необходимо установить нужную запорную аппаратуру (клапаны, краны, вентили).

При монтаже бака в бане на трубе дымохода потребуется следующий инструмент и оборудование: сварочный аппарат и электроды диаметром 2,5-3 мм, болгарка, ножовка по металлу, электродрель, перфоратор, молоток, плоскогубцы, набор ключей, штангенциркуль, рулетка.

Бак для бани на трубе дымохода позволяет иметь запас горячей воды без лишнего расхода топлива.

Такая система использует энергию бесполезно улетучивающего дыма, что дает значительный экономический эффект. Систему разной конструкции можно сделать и смонтировать своими руками.
