Бак для воды в баню: как правильно выбрать, конструктивные особенности, виды и способы монтажа

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

• Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
• Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
• Из дымоотводной трубы.
• Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Правильный монтаж и подключение бака

Правильный монтаж и подключение бака станут залогом его длительной и бесперебойной эксплуатации. Поэтому технологию установки изделия следует выполнять точно и надёжно.

Схема работы очень проста: повышается температура жидкости в регистре, и она поднимается в бак, в котором постепенно остывает и опускается обратно в регистр. Это самый простой и надёжный вариант циркуляции воды, позволяет осуществить быстрый нагрев и не требует установки слишком сложных элементов.

В качестве улучшения данной системы делают забор жидкости из трубопровода, по которому вода поступает обратно в систему. Такая конструкция продлевает время нагрева жидкости, но позволяет её использовать сразу же после растопки печи. Но самым продуктивным является комбинированный вариант подключения бака. При котором можно переключаться с обыкновенного, прямого, забора воды на систему забора с обратки.

Правильная схема расположения и подключения бака для воды:

• Для большей продуктивности бак следует установить в парилке. Самым подходящим местом служит внутренняя полость под полками.
• Подключение бака происходит посредством труб, которые необходимо врезать непосредственно в змеевик печи. Трубы должны быть смонтированы из того же материала что и сам бак.
• Следует помнить, что должна соблюдаться правильная циркуляция жидкости. Для этого верхний отвод бака необходимо соединить с верхним отводом змеевика, соответственно, нижний отвод бака – с нижней точкой змеевика печи. Такая конструктивная особенность позволит отвести горячую воду в верх устройства, а холодную – в низ.
• Для большей продуктивности системы следует установить, как обратный, так и предохранительный клапаны, в том месте, где происходит подача холодной воды.
• Помимо монтажа предохранительного клапана, его следует правильно настроить. Для этого необходимо воспользоваться технической документацией, которая идёт в комплекте с клапаном.

Если все вышеперечисленные операции будут проведены точно и в правильном порядке, то работать система будет по следующему принципу: вода в баке нагревается, её потребляют пользователи, но через подвод холодной воды, резервуар будет автоматически наполняться жидкостью до необходимого уровня. Даже если вода не используется, но постоянно греется в баке, предохранительный клапан, при достижении критической точки, сбросит излишки давления.

Встраиваемый, выносной или на трубе

Встроенный в печь бак, нагревается от верхней, наиболее горячей части топки, что обеспечивает постоянную температуру. В этом случае удобно, что не придётся заботиться о выводе дыма, поскольку огонь соприкасается непосредственно с дном ёмкости. Воду можно зачерпывать из бака или обустроить её подачу, с помощью вмонтированного в бак крана.

Оснастив топку теплообменниками, можно разместить ёмкость в любом удобном месте, скажем в моечной, соединив медные трубы и бак для бани. Чертёж подробнее расскажет об этом:

Часто баки размещают прямо на трубах дымоходов. Температура дыма достигает более 450°С, поэтому вода будет не только нагреваться, но и иметь постоянную высокую температуру. Баки на трубах могут иметь большие объёмы и размеры, поскольку источник тепла, то есть дымоход, может обеспечить теплом большие резервуары.

Ещё одной важной деталью является тип топлива, которым будет отапливаться печь. В последнее время дрова заменяются на электрически тэны, которые позволяют гораздо быстрее и дешевле растопить печь и не выделяют при этом угарного газа

Многие ценители не хотят отказываться от запаха горящих дров, который по своему приятен. На этот случай можно соорудить камин в комнате отдыха и насладиться этим ароматом уже после парной.

Бак для горячей воды в баню

Подобные резервуары могут быть изготовлены из различных материалов. Но чаще всего бак для горячей воды в баню являет собой емкость из нержавеющих сплавов, части которой соединены с помощью сварки. Конструкция емкости включает в себя запорно-распределительные фитинги для горячей воды и отверстие – для холодной.

К выбору бака для бани стоит подходить продуманно и учитывать всевозможные нюансы. Вначале следует определиться с видом конструкции, методом монтажа, материалом изделия и его объемом.

Бак на трубу для бани

Если парная используется весь день, то актуальной будет установка резервуара на трубу. Таким образом, удастся «убить двух зайцев» – вода будет нагреваться быстро и нивелируется возможная утечка угарного газа из дымоотвода. Данная конструкция имеет достаточно крупные габариты, а соответственно большой объем.

Внимание! Благодаря способу нагрева теплоносителя, такой бак отличается высокой термической емкостью и эффективностью.

Монтаж емкости на трубу печи осуществляют непосредственно вокруг дымоотвода таким образом, чтобы последний находился в полном окружении воды. Такая техника обеспечивает постоянную передачу тепла от горячих газов и поддержание стабильно высокой температуры на протяжении всего времени топки печи. Пользователи отмечают быстроту нагрева воды в емкости, установленной на трубу. Другим преимуществом данного устройства является компактность и простота эксплуатации, а также экономия комплектующих и фитингов.

Навесной бак для банной печи

Данная разновидность представляет собой герметичную емкость, изготовленную из металла, неподдающегося коррозии. Устанавливается навесной резервуар на боковую или заднюю стенку печи, тем самым, обеспечивая быстрый нагрев непосредственно от источника тепла. Такую конструкцию можно приобрести в комплекте с печью либо сделать ее самостоятельно. Монтаж осуществляют на металлические крючки, чтобы бак можно было при необходимости снять.

Из-за постоянного воздействия высоких температур резервуар для бани необходимо подбирать не эмалированный, так как краска может треснуть от нагрева. Преимуществами такого устройства является быстрый, синхронный с печью нагрев теплоносителя и поддержание высокой температуры на протяжении долгого времени.

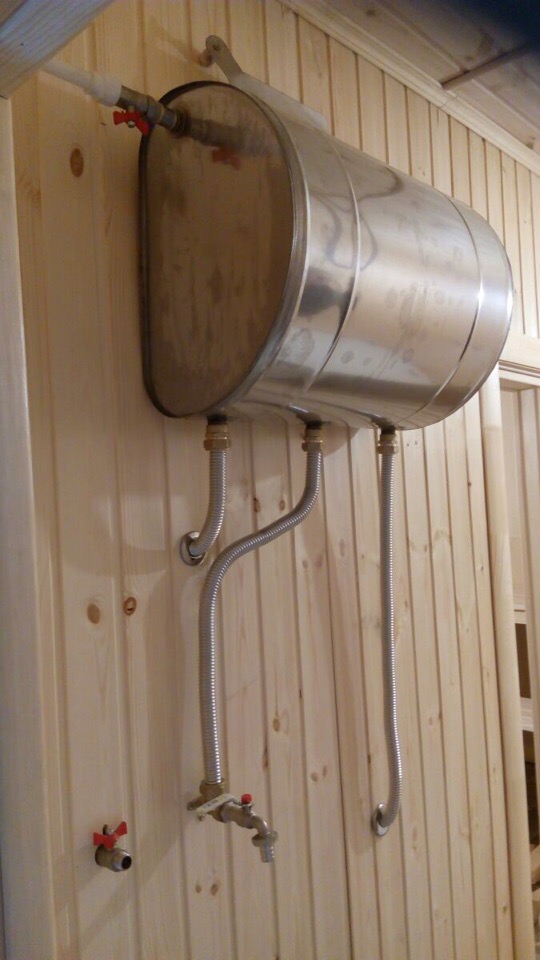

Выносной бак для бани

В случае, когда пространство бани не позволяет монтировать дополнительное оборудование, очень кстати приходится выносной бак для воды. Его установка осуществляется за пределами парилки, с помощью коммуникаций создается связь с нагревательным элементом – печью.

Соединение происходит посредством подключения медных или латунных труб различного диаметра от емкости к теплообменнику в печи. Холодная жидкость, имея большую плотность, опускается по нижней трубе в теплообменник, выдавливая горячую воду, плотность которой меньше. Благодаря такой циркуляции, в баке всегда имеется теплая жидкость для различных нужд, ведь теплая вода за пределами парной всегда пригодится.

Бак самоварного типа для бани

Самоварный тип является широко распространенной разновидностью бака на трубу для бани. Он оснащается одним или двумя штуцерами, которые и обеспечивают теплообмен. На дымоотводную трубу устанавливают своеобразную муфту, заполненную водой. При нагреве теплая вода поступает в вынесенный резервуар по водопроводу, выдавливая холодную в муфту. Такая циркуляция обеспечивает постоянное наличие теплой воды в емкости. Принцип работы, а именно теплообмен воды, похож на аналогичный у самовара.

Внимание! Преимущество бака самоварного типа заключается в способности поддерживать высокую температуру воды долгое время

Что для бани очень важно

Бак-рюкзак на дымоход

Бак-рюкзак для банной печи отличается удобством и мобильностью. Его конструкция представляет собой неправильной формы емкость с ложбиной по всей длине – это приспособление для обхвата трубы. С такой деталью корпуса рюкзак плотно прилегает к дымоходу и надежно фиксируется. В результате отсутствуют деформации, а нагрев емкости происходит с трех сторон, так как половина сечения дымоотвода используется в качестве нагревателя.

Емкость имеет крышку с ручкой для удобства и ремни, которыми и фиксируется на дымоходе, отсюда и название. Материал изделия – нержавеющая сталь, швы сварочные и едва заметные, ремни из высокопрочной ткани. Такие особенности обеспечивают долгий срок службы бака-рюкзака для воды на дымоход.

Параметры бака

Если вы привыкли все делать своими руками, то, конечно, попытаетесь и бак для бани смастерить самостоятельно. Однако стоит сначала подумать о том, какой тип емкости подойдет для вашей парилки, какой принцип подогрева воды будет применяться, из какого материала делать резервуар, чтобы потом не пришлось еще раз вкладывать деньги в переоснащение.

Итак, вы должны определиться, будете ли вы топить печь в бане или просто подогреете воду с помощью встроенного в бак тэна. А для того, чтобы понять, что для вас выгоднее, топить печь или пользоваться емкостью с электроподогревом, прикиньте, сколько человек будут париться одновременно. Немаловажным является и такой фактор, как объем воды, который нужно нагреть, и допустимое время на подогрев до необходимой температуры.

Допустим, при желании париться в одиночку человеку более пятидесяти литров горячей воды вряд ли понадобится. А вот чтобы доставить удовольствие всей семье или компании друзей, нужно поставить бак для подогрева воды объемом семьдесят и более литров.

Уделите также внимание толщине стенки резервуара. Именно от этого параметра зависит, насколько равномерно будет подогреваться вода в нем и как долго сохранится ее температура

Но помните, что толщина стенки бака напрямую влияет на его цену и вес.

Во всяком случае, нержавеющий бак для бани объемом до пятидесяти литров должен иметь толщину стенки 0,8-1 мм. Для емкостей большего объема желательна толщина стенки 1,5 мм.

Выбираем тип емкости

Известно, что при выборе бака для бани, нужно будет сравнивать параметры основных трех типов баков:

1. Традиционный, встроенный в печь
2. Выносной
3. На трубе

Еще несколько десятков лет назад никто не сомневался бы, что лучшим вариантом бака для бани является вариант, встроенный в печь. То есть низ котла полностью помещен в верхней части топки, и, находясь в самой горячей части, имеет возможность аккумулировать наибольшее количество тепла для нагрева и поддержания температуры воды.

В случае встроенного – происходит непосредственный контакт пламени со стенками и днищем бака и конструкция емкости не зависит от выбранного способа отвода дыма. Взять воду из встроенного в печь бака можно либо ковшом через открываемую крышку, либо посредством крана, куда вода из резервуара поступает самотеком.

Оснащение печи теплообменниками, соединенными с емкостью медными трубками, позволяет не привязывать ее к месту размещения печи, предоставляя возможность устанавливать в любом удобном месте. К тому же под воздействием естественных законов физики и следуя конвекционному принципу, холодная вода будет спускаться по трубкам вниз в теплообменник, размещенный в печи, а, нагревшись до нужной температуры, возвращаться в емкость. Выносной бак в бане можно разместить в моечной, где и происходит основной разбор горячей воды.

Безусловно, важно, чтобы в баке не только быстро нагревалась вода, но и постоянно поддерживалась необходимая температура воды при минимальных энергозатратах. С этой целью многие предпочитают размещать бак для бани на трубе, служащей для отвода дыма из печи

Дым, выделяющийся в процессе горения, может достигать температуры в 500°С и, конечно, вода в резервуаре, расположенном вокруг трубы, нагревается достаточно быстро.

Вышесказанное означает, что, планируя размещение бака на трубе, можно выбирать емкости довольно большого объема, поскольку нагревающий элемент можно использовать во всю длину — от печи и до потолка. Вода при этом будет нагреваться не только быстро, но и равномерно. Происходит это потому, что делая эллипсовидный бак, вы даже большой объем можете нагреть быстро, поскольку труба в этом случае, проходя по центру емкости, представляет собой своеобразный теплообменник со значительной рабочей площадью теплообмена.

Кроме того, при размещении бака на трубе устраняется неприятная ситуация с возможностью попадания угарного газа внутрь помещения, поскольку канистра при этом служит своего рода предохранителем в случае утечек дыма.

Если тип бака выбран, остается определиться с видом топлива, которым будет топиться печь. В условиях современности на смену дровяным печам все чаще приходят электрические тэны, ведь электроэнергия — более дешевый и быстрый путь разогрева воды по сравнению с дровами. Однако, многие возразят, что запах горящего полена ничем не заменишь. И с этим трудно не согласиться.

Но, с другой стороны, если уж так хочется подышать запахом горящих дровишек, не сильно раскошеливаясь на топку бани дровами, то после парилки можно посидеть в комнате для отдыха перед камином с потрескивающими под воздействием огня поленьями.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

• встроенные;
• выносные;
• самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

• чугунные;
• из нержавеющей стали;
• из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

• быстро нагревается вода;
• температура воды поддерживается длительное время;
• экономится свободное пространство, поскольку бак не выступает за пределы печки;
• простой монтаж.

Недостатки:

• уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
• габариты бака ограничены размерами печи;
• бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

• бак устанавливают там, где удобнее;
• можно использовать емкости больших размеров;
• нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

• без поддержания огня в топке вода быстро остывает;
• печь нельзя использовать без воды в контуре;
• более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

• быстрый и равномерный обогрев воды;
• не снижает теплоотдачу печи;
• экономия пространства;
• можно установить емкость любого объема;
• вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

• сложность установки;
• повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак на печной трубе

Из какого материала баки лучше

Материал, из которого изготовлен бак, является важным критерием при покупке устройства. Поэтому следует заранее рассмотреть все возможные варианты и определить лучший.

Самым долговечным и надёжным материалом для водяного бака можно назвать сталь. Стальной резервуар хорошо переносит как резкие перепады температуры, так и просто очень высокую температуру. Поэтому установив такую ёмкость для нагрева жидкости в бане, длительное время можно не ждать поломок. Основной недостаток стальных изделий – слишком высокая цена.

Ещё одним популярным материалом можно назвать чугун. Он обладает меньшей теплопроводностью чем сталь, но может более длительное время сохранять установившуюся внутри резервуара температуру. Чугун, как и сталь, положительно переносит высокие температуры, но основным его минусом является не высокая цена, а слишком большой вес.

Последним материалом, который также используют при изготовлении баков для бани является эмалированный металл. Но такие изделия требуют бережного отношения, так как при эксплуатации часто появляются сколы, царапины и потёртости на поверхности корпуса. Такие повреждения не только портят внешний вид устройства, они также дают площадку под возникновение коррозии. Чтобы исправить недочёты, их следует вскрыть специальной краской, для которой не страшны высокие температуры. Её цена высока, но всё же будет стоить гораздо ниже, чем покупка нового бака.

Часто используются современные комбинации сплавов нескольких металлов, но, к сожалению, проверки таких материалов показывают слишком малые результаты. Бак для бани подвержен постоянному нагреву, поэтому его структура должна хорошо переносить слишком резкие перепады температуры.

Материалы

При выборе бака в баню или при самостоятельном её изготовлении крайне важен безошибочный выбор материала его изготовления. От этого будет зависеть время нагревания жидкости, период её остывания и длительность эксплуатации самого аппарата. Среди самых широко применяемых материалов массово используются чугун, нержавейка и эмалированная сталь.

Раньше для емкостей под горячую воду применялись только баки из чугуна. Чугунные емкости проверены временем и имеют ряд положительных сторон. В частности, бак из чугуна будет длительное время поддерживать воду в горячем состоянии. На них не появляется коррозия и вода в этом баке будет всегда чистой. Такой материал очень устойчив к изменениям температуры. И, наконец, срок годности бака из чугуна очень продолжительный, так как этот материал не подвержен воздействиям коррозии. В настоящее время не многие производители занимаются изготовлением баков из чугуна. Но вполне можно купить б/у бак по более низкой цене. В данном случае нужно будет произвести его обработку и придать ему приятный внешний вид.

Из минусов можно подчеркнуть довольно длительное время для нагрева воды в баке. Баки из чугуна имеют большой вес и их иногда необходимо установить на специальный фундамент. Если же бак находится над печкой, его креплению требуется дополнительное усиление. Изготовить такой бак самостоятельно также будет очень проблематичным мероприятием.

Емкости из нержавеющей стали сейчас используются довольно часто. Этот материал пришел на смену бакам из чугуна. Владельцы бань оценили их высокие положительные качества. Для таких баков не требуется дополнительная защита от повышенной влажности. Вода в баке из нержавейки греется в предельно короткий период времени. Нержавеющая сталь обладает хорошей устойчивостью к резким перепадам температур и, соответственно, не ржавеет, что уже следует из ее названия. Из минусов можно отметить разве только то, что вода в нем остывает быстро.

Баки из эмалированной стали – тоже востребованный вариант такой конструкции. Специальное эмалированное покрытие на таких баках надежно защищает их от воздействия коррозии. Главное – не допустить повреждений эмали, иначе бак может начать ржаветь. Хотя повредить слой эмали довольно проблематично, так как такое покрытие является устойчивым к разного рода повреждениям. При необходимости бак из такого материала можно очень легко почистить. На рынке представлена эмаль различных цветов.

Для холодной воды отдельные баки сейчас применяются нечасто, так как она чаще всего поступает в помещение через водопровод. Но если возникла необходимость поставить емкость и для холодной воды, то с ней возникает куда меньше хлопот, чем с баком для горячей воды, так как особо строгих требований к ней нет. Можно использовать даже деревянные резервуары, как, например, дубовую бочку. Популярностью пользуются и емкости из пластика для холодной воды. Но такие емкости нельзя размещать в парилке и тем более возле печи, ведь пластик чувствителен к высоким температурам и при нагреве может деформироваться. Также такой бак можно вполне изготовить и своими руками.

Смеситель для бани

При выборе оборудования можно обратить внимание на смесители для бань и саун. На сегодняшний день данный вариант является самым популярным

Многие специалисты рекомендуют обратить внимание на монокомандные изделия. Такие смесители имеют шаровой механизм, благодаря которому ручку можно поворачивать в любую сторону

Если рассматривать конструктивные особенности, то такие смесители для бань имеют один запорный механизм, а регулировка температурного режима воды осуществляется одной рукой.

Широко распространенный вариантов – однорычажное устройство с запорным клапаном. В клапане размещены 2 диска из керамики, плотно прилегающие друг к другу, благодаря чему такие смесители способны выдерживать давление до 8 атмосфер.

Кроме этого, существуют краны для бань, имеющие две вращающиеся ручки и термостат. С помощью одной ручки можно включать душ и регулировать напор воды. На второй расположена температурная шкала, посредством которой выставляют температурный режим, после чего он не изменяется в процессе регулирования потока воды.

Совет! Для создания особого стиля можно приобрести бронзовый кран для бани, который выглядит респектабельно и даже роскошно.

Типы баков

Раньше для нагревания воды использовались чугунные котлы. А сейчас на рынке представлены разнообразные модели баков. Они отличаются друг от друга не только формой, но и материалом. Чтобы определить, какой вариант подойдет для вашей парной, необходимо тщательно разобраться в их строении и видах.

Какими они бывают по конструкции

Чтобы определить лучший для вас агрегат, необходимо тщательно рассмотреть возможные варианты водяных баков.

Из чего делаются

Баки также разнятся материалом, из которого они изготавливаются. От этого показателя будет зависеть не только прочность изделия, но и его стоимость. Емкости могут быть изготовлены из таких материалов:

• сталь;
• эмалированная сталь;
• чугун;

Стальные и чугунные изделия особо прочны и надежны. Их можно устанавливать как внутри каменки, так и крепить к дымоходной трубе. А вот емкости из эмалированной стали больше подходят для навесных конструкций, которые не будут иметь прямой контакт с огнем.
