Рассматриваем автоматический терморегулятор для котла отопления. Основные понятия и рекомендации

Регулировка батарей отопления Система отопления

На данной вкладке мы постараемся помочь подобрать для дачи правильные части системы.

Система отопления включает, провода или трубы, автоматические развоздушиватели, фиттинги, радиаторы, циркуляционные насосы, расширительный бачок терморегуляторы котел отопления, механизм управления тепла, крепежную систему. Любой узел однозначно важен.

Поэтому соответствие перечисленных частей конструкции необходимо планировать правильно. Сборка обогревания коттеджа включает разные устройства.

Регулировка батарей отопления

Регулировка температуры в батареях ранее казалась чем-то из области фантастики.

Для того, что бы снизить излишнюю температуру в квартирах просто открывалась форточка, а для того, что бы тепло не улетучивалось из прохладного помещения, окна и все щели заклеивали и наглухо забивали.

Так продолжалось до весны, и только после окончания отопительного сезона внешний вид квартиры приобретал хоть немного пристойный вид.

Сегодня технологии шагнули далеко и мы уже не беспокоимся по поводу того, как регулировать батареи отопления. Появились новые, более действенные и прогрессивные методы регулирования температурного режима в помещении, и более подробно о них мы расскажем далее.

Обыкновенные краны, которые монтируются в батареи, а так же специальные вентили могут помочь частично решить проблему. Перекрывая доступ потока горячей воды к системе, или снижая его, вы запросто изменяете температуру в своем доме.

Еще более простой и надежной системой является использование особых автоматических головок. Их монтируют под клапаном, и с их помощью (а именно, с помощью термодатчика), можно регулировать температуру в системе.

Как это работает? Головка наполняется составом, который очень чувствителен к изменениям температурного режима, по этому клапан сможет сам среагировать на чрезмерное повышение температуры, и сможет вовремя закрыться, не допустив перегрева батарей.

Вам хочется более современного и инновационного решения, которое подскажет вам, как регулировать температуру батареи отопления, и даже практически не участвовать в данном процессе? Тогда обратите внимание на такие два способа:

  • Вариант первый предусматривает монтирование в комнате одного радиатора, который закрывается специальным экраном, а температура в системе регулируются с помощью приспособлений под названием термостат и сервопривод.
  • Далее рассмотрим способ регулирования температурного режима в доме с несколькими радиаторами. Особенности такой системы заключаются в том, что у вас будет не одна, а несколько зон для регулирования температуры. Так же вы не сможете сделать вход клапанов регулировки в горизонтальный трубопровод, и вам придется оборудовать специальную нишу для обслуживания, к которая будет включать специальный подающий трубопровод с монтированными отсечными кранами, а так же «обратку» с клапанами для сервопривода.

Отметим, что существует два основных метода регулировки, преимущества которых очевидны:

  • Возможность регулирования уровня температуры воды, поступающей в систему, особым автоматическим агрегатом, который основывает свою работу на показателях вмонтированных в систему датчиков;
  • Монтирование в систему устройства, которое будет производить контроль, и регулировать температуру не во всей системе, а в каждой отдельно взятой батарее. Чаще всего для этого используют фабричные регуляторы, которые монтируются на самих батареях.

Взвесив все особенности вашего помещения, выберите тот метод, который вам подходит лучше всего.

Терморегулятор для котла отопления (регулятор температуры): виды и рекомендации по выбору

Когда в доме проведена система отопления при помощи газового котла, регулировать оптимальную температуру помещения приходится вручную. Причем такой вариант обогрева очень чувствителен к погодным изменениям. Как только на улице становится холоднее, приходится увеличивать температуру теплоносителя. Даже дорогие модели, имеющие высокий уровень автоматизации, требуют этих действий. Чтобы избавить потребителей от такой работы, производители выпустили терморегулятор для котла отопления (регулятор температуры).

Варианты «умных» устройств

Терморегулятор для котла отопления (регулятор температуры): как он работает

Установленная система отопления от газового котла производит нагрев помещения до выставленной температуры вне зависимости от уровня жары или холода внутри. При этом человек хорошо ощущает на себе суточные перепады погоды, если не меняет режим вручную.

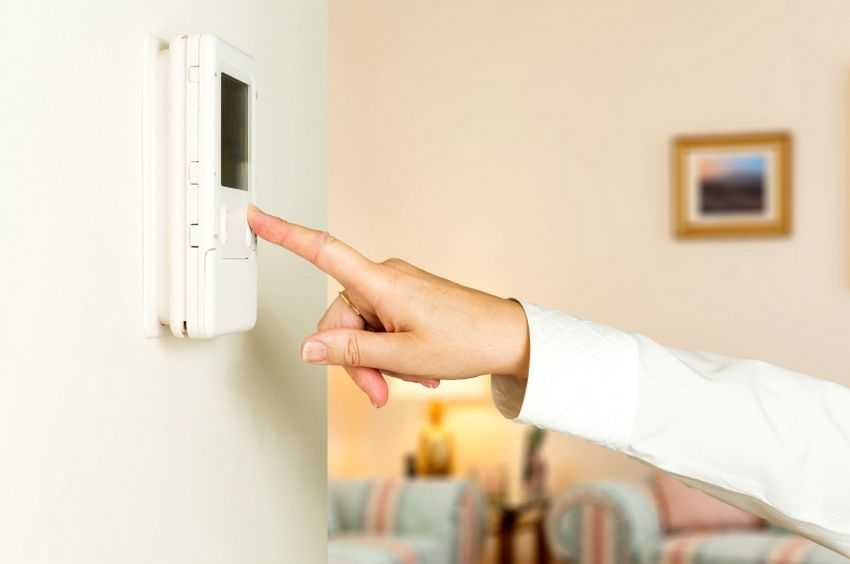

Вариант установки термостата

Чтобы устранить эту проблему в небольшом доме без второго этажа, хватает смонтировать один терморегулятор в проходной комнате.

Обратите внимание! Необходимо правильно подключать и монтировать устройство, чтобы оно корректно работало и подавало сигнал на котел. В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором

По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия

В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором. По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия.

Схематичная работа датчика

Терморегулятор выполняет задачу включение и отключения системы отопления при достижении заданной температуры автономно, без участия человека. Простая схема включает в себя два контакта, провода которых проведены к котлу и подключены к клапану.

Вариант подключения оборудования

Когда прибор включен, последний элемент находится в открытом состоянии. Когда происходит замыкание, прекращается подача топлива к горелке и пламя останавливается. В обратном процессе возгорание происходит от запальника.

Газовый настенный двухконтурный котел с закрытой камерой сгорания. В чем его особенности, преимущества и недостатки, как правильно его выбрать и установить – читайте в данном обзоре.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

  • частое проветривание;
  • яркие солнечные лучи, которые поступают через окна;
  • резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

  • По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
  • Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

  • в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
  • в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

  • простота подключения;
  • высокая гидродинамическая устойчивость;
  • небольшие расходы на оборудование и материалы;
  • можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

  • теплоноситель равномерно распределяется по всему помещению;
  • можно контролировать и регулировать определенный режим температуры в каждой комнате;
  • осуществление ремонта любого элемента системы отопления возможно без ее отключения;
  • топлива расходуется очень мало.

Датчик управляет котлом

Для того чтобы полнее обеспечить комфортное проживание в доме с минимумом затрат тепловой энергии используются различные устройства. Такой датчик температуры на газовый котел позволяет его запрограммировать на разные режимы работы. Пользователю остается задать нужные параметры.

Механические термостаты

Эти модели — наиболее простые. Без обширного функционала. Работают за счет применения мембранных датчиков расположенных в герметичной капсуле заполненной жидкостью. При нагревании жидкость расширяется и при определенной температуре оказывает давление на мембрану и терморегулятор дает понять отопительному котлу, что можно снизить/повысить мощность.

Механические устройства снабжены выражающимся диском выбора температуры. Из-за своей погрешности в 3–4° и проводного способа подключения эти регуляторы недорогие.

Электромеханические

Немного улучшенная версия предыдущего регулятора температуры — электромеханические приборы.

По принципу регулирования температуры похожи на механику, но принцип срабатывания немного отличается. В конструкции применены термочувствительные металлы. При изменении нагрева создается микро-разряд или меняется сопротивление.

Есть модели с небольшим дисплеем для контроля нагревания и возможностью регулировок с уменьшенным шагом. Эти изменения отразились на небольшом повышении точности девайса и на его цене — стал дороже механики.

Электронные

Более точные электронные модели наиболее популярны. Это уже более современные терморегуляторы. Отличаются многофункциональностью и удобством в использовании.

  1. Могут применяться совместно с датчиками температуры теплых полов.
  2. Возможность программирования.
  3. Есть защита от перегрева и замерзания.
  4. Предупреждают об остановке работы циркуляционного насоса.
  5. Погрешность измерения в пределах 0.5–0.7 °С.

Более продвинутые версии, снабжены встроенным Wi-Fi для беспроводного соединения с бойлером. Такой беспроводной комнатный датчик, несмотря на высокую цену, имеет небольшой срок самоокупаемости при правильной эксплуатации.

Самые надежные производители и модели

На рынке представлен широкий выбор моделей, отличающихся по своим техническим характеристикам и стоимости. Наиболее распространены модели, цена которых соответствует качеству. Ниже представлены несколько лучших моделей от известных производителей.

Термостат Baxi

Модель имеет механическое управление. Установка параметров осуществляется поворотом рукоятки. Диапазон регулировки температуры составляет от 5 до 30 градусов. Показатель напряжения на контактах терморегулятора составляет 250 вольт. При этом сила тока 16 А. Шаг регулировки температуры – 1о.
Преимуществами данной модели являются надежность и простота регулировки. Соединение блока управления с теплогенератором осуществляется с помощью кабеля. Это потребует проведения дополнительных работ по прокладке электропроводки.

Термостат Protherm Thermolink

Программируемый терморегулятор с защитой от замерзания и сигнализацией о возникновении неисправностей. Диапазон установки температуры воздуха в помещении от 5 до 30 градусов. Термостат программируется на 24 часа или 7 дней. Это позволяет минимизировать участие человека в управлении котлом.
Регулятор оснащен встроенным дисплеем, отображающим установленные параметры. На экран выводятся данные о возникновении неисправностей в случае срабатывания сигнализации. Термостат имеет возможность регулировки значения гистерезиса.

Siemens RDE 100

Терморегулятор немецкого производства. Модель подключается к бытовой сети питания с напряжением 220 вольт. На встроенный экран выводятся установленные параметры. Возможно программирование терморегулятора на 1 или 7 дней. Диапазон регулируемой температуры составляет от 5 до 35 градусов.


Отличительной особенностью этого терморегулятора является функция защиты от залипания якоря циркуляционного насоса в теплое время года. Один раз в сутки помпа включается для принудительной циркуляции воды в контуре отопления.

Magictime Plus

Комнатный термостат для газовых котлов итальянского производства. Имеет два уровня регулировки температуры в помещении. Изделие имеет функцию защиты от заморозки системы отопления. Шаг регулировки температуры составляет 0.1о.
Baxi Magictime+
Программируемый термостат от итальянского производителя. Предназначен для использования в совокупности с газовыми котлами. Элементом питания терморегулятор служат 2 батарейки типа АА.

Существует возможность управления термостатом дистанционно с помощью телефона. Датчик температуры подключается беспроводным способом. Шаг регулировки температуры составляет 0.1 градуса. Предотвращает замерзание теплоносителя в контуре отопления.

Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Виды термостатов

Виды термостатов для котлов отопления могут различаться по конструкционному исполнению и способу работы:

  • механические;
  • электронные.

Механический или электронный прибор – это две основные категории, но они также могут различаться по всевозможным параметрам. Как правило, различия касаются параметров износостойкости и долговечности, корректности в работе, а также способа управления.

Виды термостатов для котлов отопления могут различаться по конструкционному исполнению и способу работы.

Механическое устройство

Наибольшее распространение механических термодатчиков отмечается при использовании котлов на газе. Это происходит потому, что газовые котлы стандартно выпускаются с ориентацией на терморегулятор механический.

Внутри конструкции рассматриваемого механического термостата расположена газовая мембрана с особым газом внутри нее. В случае колебания температуры от стандартов объем газа в мембране изменяется, что запускает механизм управления, вследствие этого происходит замыкание либо размыкание у питания котла. С мембраной также соединена круглая кнопка с обозначенными делениями, что при поворотах задает оптимальный температурный режим.

Достоинства механического термодатчика:

  • возможность ремонта;
  • доступная цена;
  • устойчивость к перебоям напряжения.

Среди минусов упоминают:

  • слабую восприимчивость прибора к колебаниям температуры в помещении;
  • плохую точность.

Наибольшее распространение механических термодатчиков отмечается при использовании котлов на газе.

Двухходовый и трехходовый регулятор

Двухходовые и трехходовые клапаны регулирования для отопления обеспечивают практичность и эффективность в работе отопительной системы. Подобные клапаны работают с любой системой отопления и предназначаются для регулировки теплового потока.

Клапаны могут отличаться по типу исполнительного механизма: седельный либо поворотный. Кроме того, клапаны могут быть как прямого, так и косвенного действия.

Электронный термостат

Среди положительных характеристик этого котла можно выделить экологичность, бесшумность, повышенную производительность, автоматизацию.

Среди основных недостатков, применимых к электрокотлу, выделяется только большое потребление электроэнергии, что обуславливает значительные затраты.

Установка термодатчика позволяет не только снизить затраты, но также обеспечить наиболее оптимальный и автоматизированный режим работы отопительной системы.

Электронные терморегуляторы для отопления обладают большой точностью регулировки, осуществляемой без участия человека. Также они более функциональны и экономны. Для повышения эффективности работы лучше, чтобы электрокотел и электрический беспроводной терморегулятор были произведены одним изготовителем.

Перед приобретением необходимо определить необходимый температурный режим, рассчитать величину отапливаемой площади жилья, а также побеспокоиться об установке стабилизатора напряжения.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Это интересно: Теплоаккумуляторы для котлов отопления — рассказываем по полочкам

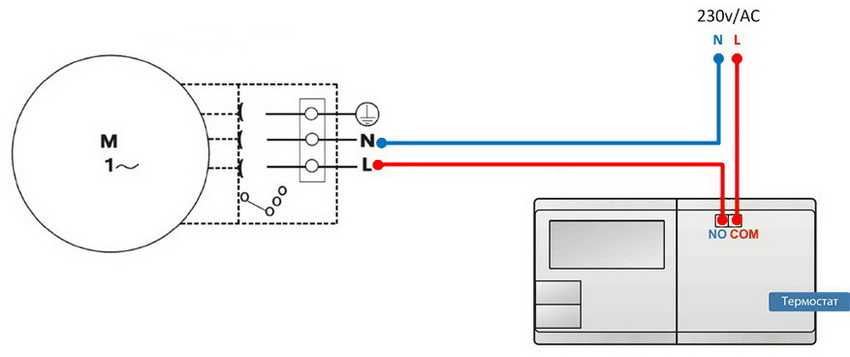

Схема подключения терморегулятора к отопительному котлу

После того как модель будет выбрана, возникает вопрос как подключить терморегулятор к электрокотлу или газовому отопительному агрегату. Подключение устройства осуществляется согласно рекомендациям, указанным производителем в техническом паспорте на оборудование. Необходимо только отыскать в документации необходимый раздел, где будет описан метод подключения к котлу дополнительных устройств и приведены все требующиеся схемы.


Схема подключения комнатного термостата к котлу отопления.

На некоторых моделях терморегуляторов, схема приведена с обратной стороны декоративной крышки. Все современные модели котлов имеют точки подсоединения для термостата, который будет управлять работой отопительного оборудования. Фиксацию прибора осуществляют посредством клеммы на котле в соответствующей точке или используя кабель термостата (входит в комплект).

По мнению профессионалов, устанавливать беспроводные комнатные термостаты следует в жилых комнатах вдали от имеющегося бытового электрооборудования (телевизор, холодильник, светильники и т. д.), так как близость с излучаемым от них теплом может привести к некорректной работе устройства. Некоторые рекомендации по монтажу беспроводного термостата для газового котла:

  • для правильного измерения температуры в помещении, необходимо обеспечить свободный доступ воздуха к термостату;
  • не рекомендуется закрывать устройства предметами мебели или тяжелыми портьерами;
  • располагать прибор следует в самых прохладных комнатах или в жилых помещениях, где жильцы проводят больше всего времени;

Устанавливать терморегулятор необходимо на открытом участке вдали от отопительных приборов.

  • необходимо избегать попадания на устройство прямого солнечного света;
  • не стоит монтировать прибор рядом с радиаторами отопления или обогревателями;
  • нельзя чтобы устройства находились в зоне действия сквозняков.

На заметку! Датчики комнатного термостата для отопления срабатывают при изменении температуры в помещении на 0,25 градуса.

Способ управления

Регулировка работы осуществляется двумя способами: механическая, как, например, у модели техники , а также электронная, как у .

В первом случае настройка температуры воды производится с помощью винтового регулятора, а во втором — через кнопочную клавиатуру. Отметим, что при электронном управлении все установленные параметры отражаются на ЖК-дисплее, который располагается на лицевой панели, что очень удобно для контроля за работой. В случае поломки на экране высвечивается специальный код, расшифровка которого чаще всего есть в инструкции. Так, если произойдет неполадка, мастер очень быстро ее устранит.

Виды терморегуляторов и принципы работы

Терморегуляторы разделяют на три вида:

  • механические, с ручной настройкой подачи теплоносителя;
  • электронные, управляемые выносным термодатчиком;
  • полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов – невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже


Основные элементы регулятора механического типа – термостат и термостатический клапан

Механический терморегулятор состоит из следующих элементов:

  • регулятора;
  • привода;
  • сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.


Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла

Электронные терморегуляторые условно разделяют на:

  • Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
  • Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.


Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную

Разновидности

Когда температура в батареях (радиаторах) снизится до заданного параметра, металлические пластины в терморегуляторе замыкают цепь соединения. Клапан при этом сразу открывается. Топливо подается в котел, и он начинает функционировать.

Если происходит перегрев отопительных устройств, то это может повредить клапан и предохранитель. Следовательно, после таких случаев необходимо выполнить проверку этих элементов оборудования.

Рассмотрим различные виды термостатов, которые устанавливаются в помещении.

  • Комнатные. Поток воздуха влияет на функционирование датчиков. В связи с этим рядом нельзя располагать предметы, которые мешают циркуляции воздушных масс. Регуляторы не учитывают нагревание воды в отопительном оборудовании, а реагируют на температуру внутри помещения. Их также используют для полотенцесушителей.
  • Умные. Командные блоки приборов контролируют отопительные устройства. При заданных параметрах сигнализируют для включения или отключения подогрева жидкости. Они также следят за количеством нагреваемой воды. При аварийной ситуации отключают систему отопления.
  • Дистанционные контроллеры. Это зональные приборы, которые желательно устанавливать со специальными вентилями. Они контролируют параметры в отдельном помещении с помощью ИК-лучей. При достижении заданной максимальной температуры, датчик подает сигнал для прекращения подогрева.
  • ТРВ. Термостатические вентили, которые при необходимости уменьшают подачу нагретой воды. Это необходимо для предотвращения деформации и протекания отопительных труб.
  • Термостат цилиндра. Прибор устанавливается при работе двухконтурного котла. Обычно размещают его в отопительном оборудовании перед батареями (радиаторами). Когда жидкость достигнет заданной максимальной температуры, датчик отключает котел на запрограммированное время.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
