Утепление фундамента пеноплексом своими руками

Расчет толщины теплоизоляции

Наружная температура зимой в районах Крайнего Севера существенно отличается от аналогичных показателей в Краснодарском крае. В разных климатических зонах требуется различная толщина теплоизолирующего слоя для сохранения фундамента от промерзания. Поэтому перед утеплением оснований проводят теплотехнический расчет по формуле:

R=h1/λ1+h2/λ2, где:

• R — нормативное сопротивление теплопередаче (м²/°С Вт), определяется согласно СНиП 23-01-99 «Строительная климатология»;
• h1 — толщина фундамента (м);
• λ1 -коэффициент теплопроводности материала конструкции (Вт/м°С), находят по таблице СНиП 11-3-79 «Строительная теплотехника»;
• λ2 — коэффициент теплопроводности Пеноплэкс, равный 0,032 Вт/м°С;
• h2 — искомая толщина слоя утеплителя (м).

Значение округляют в большую строну.

Удобно воспользоваться онлайн-калькулятором, где в исходных данных нужно указать материал основания, его толщину и нормативное значение R.

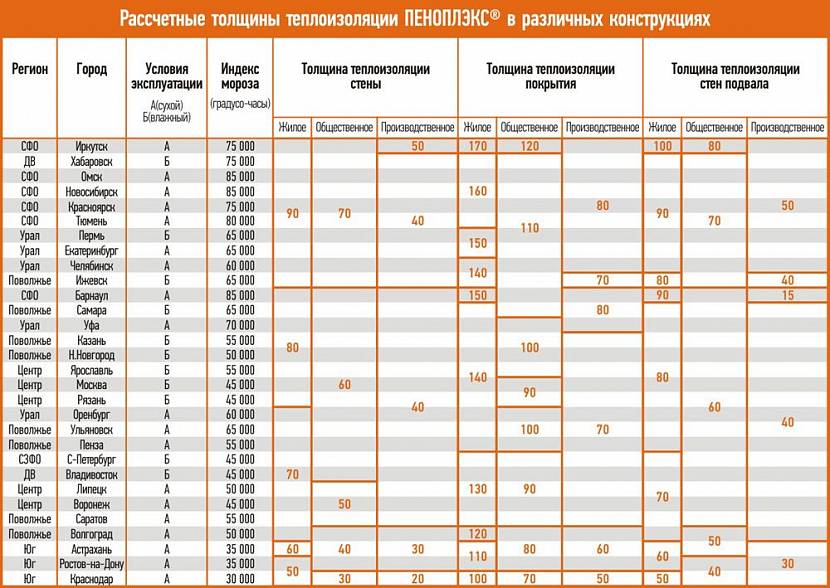

Расчетные толщины теплоизоляцииИсточник mastergrad.com

Для Московской области в результате расчетов h2=0,096 м, т.е оптимальная толщина плиты Пеноплэкс Фундамент — 100 мм. В климатической зоне Белгорода надежный слой создаст утеплитель не тоньше 50 мм.

Теплоизоляция столбчатых фундаментов

Столбчатые или свайные основания применяются для легких или небольших построек — каркасных домов, бань, пристроек или веранд. Даже если конструкции опираются на прочный грунт ниже уровня промерзания, опоры испытывают неравномерное боковое давление грунта и нагрузки от сил пучения, которые стремятся вывернуть или выдавить столбы наружу.

Чтобы избежать перекоса столбов, необходимо провести утепление фундаментов по одному из этих способов:

• теплоизоляция фальш-цоколя и отмостки, при котором в течение зимы грунт под домом не замерзает;
• утепление непосредственно площадки вокруг опоры, когда от промерзания защищен небольшой объем грунта, примыкающий к столбу.

В первом случае пеноплекс монтируют по обрешетке, закрепленной к столбам или сваям. Снаружи фальш-цоколь зашивают отделочными материалами — цокольным сайдингом, профнастилом или пластиковыми панелями. Можно выложить цоколь облицовочным кирпичом по предварительно залитой монолитной ж/б ленте или металлическому несущему профилю.

Во втором случае вокруг опоры отрывают яму, укладывают плиты пенополистирола максимально плотно и обсыпают песком или сухим грунтом. Это более бюджетный вариант, чем первый. Он применяется, если не планируется отделка цоколя или здание неотапливаемое.

Зачем утеплять фундамент

Некоторые владельцы частных домов отказываются от процедуры утепления цоколя, стремясь сэкономить как можно больше денежных средств. При этом специалисты в области проведения строительных работ настаивают на том, что теплоизоляция этой части дома просто необходима, причём крепить утеплитель лучше именно снаружи конструкции.

Общая схема утепления фундамента пеноплексом

В пользу утепления выдвигаются следующие аргументы:

• После утепления фундамент становится защищён от негативного воздействия минусовых температур воздуха. Особо важен данный фактор в местах с повышенной влажностью. Если  при понижении температуры влага попадает в трещины бетона, то начинает стремительно расширяться и в итоге разрывает и повреждает бетонную конструкцию;
• Повышается степень защиты фундамента от температурных колебаний. Бетонная конструкция испытывает гораздо меньше циклов сжатия и расширения, в итоге срок эксплуатации здания без капитального ремонта фундамента значительно увеличивается;
• Утеплитель становится дополнительной преградой для грунтовых вод, которые стремятся проникнуть к фундаменту.

Экструдированный полистирол (Пеноплекс)

Экструдированный пенополистирол в нашей стране больше известен под торговой маркой «Пеноплекс». Пенополистирол, а точнее, его экструдированная разновидность — это общее название полимерного утеплительного материала, производящегося на базе стирола. Пеноплекс — это наименование бренда. Теплоизолятор выпускается в виде листов или плит, толщина которых может варьироваться от 2 до 15 сантиметров. Размер листа составляет 60*120 сантиметров, по его длинной стороне располагается специальный паз для облегчения монтажа.

К достоинствам данного материала относят:

низкий коэффициент теплопроводности;

высокий уровень прочности по сравнению с хрупким пенопластом;

низкие показатели поглощения материалом влаги;

длительный срок эксплуатации благодаря неподверженности разрушению и гниению — до 50 лет;

хорошая устойчивость к температурным колебаниям.

Основной недостаток у пеноплекса всего один — это повышенное свойство возгораемости. Поскольку при наружном утеплении фундамента основная масса материала будет находиться ниже уровня земли, этот нюанс не сможет оказать отрицательного воздействия на конструктивные части основания. Однако, если вы решите утеплить всю постройку со стороны фасада данным материалом, этот момент следует учесть.

В чем преимущества наружного утепления

Утепление фундамента дома снаружи — наиболее простой и вместе с тем результативный способ избежать неприятных или даже опасных явлений:

• переувлажнения и промерзания железобетона;
• коррозии арматуры;
• деформаций, спровоцированных пучения грунта;
• теплопотерь через основание и цоколь;
• сырости в подвале;
• нарушения гидроизоляции.

Теплоизоляция фундамента и отмостки позволяет уменьшить глубину заложения до 30-40 см, что актуально на участках с пучинистыми грунтами или высоким УГВ. Благодаря этому удается эффективно снизить затраты на строительство, особенно малоэтажных или каркасных зданий.

Экструдированный полистирол (Пеноплекс)

Экструдированный пенополистирол в нашей стране больше известен под торговой маркой «Пеноплекс». Пенополистирол, а точнее, его экструдированная разновидность — это общее название полимерного утеплительного материала, производящегося на базе стирола. Пеноплекс — это наименование бренда. Теплоизолятор выпускается в виде листов или плит, толщина которых может варьироваться от 2 до 15 сантиметров. Размер листа составляет 60*120 сантиметров, по его длинной стороне располагается специальный паз для облегчения монтажа.

К достоинствам данного материала относят:

низкий коэффициент теплопроводности;

высокий уровень прочности по сравнению с хрупким пенопластом;

низкие показатели поглощения материалом влаги;

длительный срок эксплуатации благодаря неподверженности разрушению и гниению — до 50 лет;

хорошая устойчивость к температурным колебаниям.

Основной недостаток у пеноплекса всего один — это повышенное свойство возгораемости. Поскольку при наружном утеплении фундамента основная масса материала будет находиться ниже уровня земли, этот нюанс не сможет оказать отрицательного воздействия на конструктивные части основания. Однако, если вы решите утеплить всю постройку со стороны фасада данным материалом, этот момент следует учесть.

Необходимость теплоизоляции фундамента

Утепление фундамента подвального помещения

Утепление фундамента частного дома пенопластом снаружи, является обязательным. Это также касается и других зданий, особенно содержащих подвальное помещение. Для достижения качественного результата в установке теплоизоляции, многие используют пенопласт.

Плохо утепленное здание теряет до 50 процентов тепла сквозь прорехи в теплоизоляционном покрытии, вызывая дополнительные экономические расходы на обогрев. Роковой ошибкой во время проведения работ по монтажу утеплителя дома является пренебрежение теплозащитой фундамента, полагая, что достаточно будет лишь отделать стены конструкции.

Хорошая теплоизоляция основания характеризуется выполнением двух функций:

• минимизация расходов тепла;
• сохранение фундамента от обмерзания и деформации.

Дело в том, что преимущественный тип почвы нашей страны – пучинистый. Из-за воздействия холода, глубина промерзания грунта может составлять несколько метров. Во время оттепели объем грунта меняется, что в свою очередь негативно влияет на конструкцию основания дома.

Перед тем как начать монтажные работы, необходимо учитывать, что установка теплоизоляционного покрытия должна быть целостной. Наличие любых щелей, дефектов и деталей в слое изоляции пагубно влияет на способность здания удерживать температуру пригодную для комфортного проживания. Полностью сдерживать потерю теплого воздуха способна лишь плотная воздушная прослойка, содержащая в себе шар изоляции.

Что такое пенополистирол?

Это белоснежный пенопластовый материал в виде полистирольных шариков, состоящих из стирола, формирующего его ячеистое строение и вспенивателя — пентана. Оба образующих компонента относятся к углеводородным соединениям, получаемым в виде побочных продуктов в нефтегазовых производственных циклах.

Характеристики пенополистирола:

1. Высокие теплозащитные качества, поскольку утеплитель имеет низкую теплопроводность в диапазоне 0.029 — 0.037 Вт/(м•К).
2. Механическая прочность, обеспечивается гибкостью технологического процесса, когда возможно устанавливать заданную прочность для конкретных областей применения.
3. Имеет особые способности сохранять стабильные размеры, при температуре воздуха до + 80 С.
4. Низкое водопоглощение — утеплитель не гигроскопичен.
5. Высокая химическая стойкость к солям и щелочам, но легко способен разрушаться под обработкой растворителей.
6. Высокая устойчивость к воздействию атмосферы и к процессам старения.
7. Низкая огнестойкость — утеплитель легко воспламеняется. Модификация этого материала с антипиренами существенно понижает его горючесть.

Преимущества наружного утепления

Если ваш дом еще не утеплен, то ответ на вопрос – нужно ли утеплять фундамент дома снаружи «Пеноплексом», очевиден – обязательно нужно.

Качественно выполненное наружное утепление фундамента надежно защитит его от негативных влияний внешней среды и повысит комфорт внутри помещения. Вообще, выполнять такие работы рекомендуется еще на стадии возведения фундамента здания.

Если свести основные преимущества от наружного утепления фундамента и цоколя постройки, то они выглядят следующим образом:

повышается устойчивость к температурным перепадам;

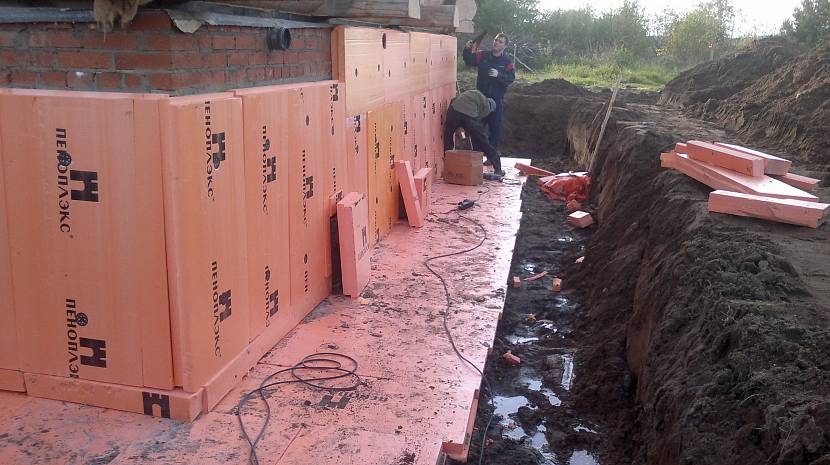

Траншея должна быть достаточной шириныИсточник modernizacija.ru

• появляется возможность поддерживать в подвальном помещении постоянную температуру независимо от времени года;
• создается надежный барьер, препятствующий проникновению в подвальное помещение грунтовых и дождевых вод;
• срок эксплуатации фундамента возрастает в разы вследствие надежной защищенности бетона от воздействия низких температур и влаги.

Теплоизоляция фундамента имеет еще одно неоспоримое преимущество – возможность сдвинуть точку росы. Это тот момент, когда происходит конденсация водяного пара в воду. В зимний период разница температур внутри и снаружи помещения приводит к появлению капелек влаги. Они постепенно разрушают отделку и заражают стены грибками.


Преимущества и особенности пеноплекса

Пеноплекс – продукция российского производства. Активно используется строителями и жителями частного сектора, которые решили сами заняться утеплением старого основания. Представляет собой пенополистирол, который в ходе изготовления удалось экструдировать (вспенить под действием высоких температур), тем самым улучшив его технические характеристики:

• влагостойкость – 0,5% от всего объема материала;
• рабочий температурный диапазон от –500 до +750 С;
• прочность на сжатие – 27 т/м2;
• срок службы – 50 лет и выше.

И это еще не все плюсы пеноплекса. Больше информации о составе, свойствах материала вы найдете здесь: «Утепление фундамента» .

Фото: теплоизоляционный материал «Пеноплэкс»

Утеплитель представлен 3 основными видами:

1. Пеноплэкс 45. Пенополистирол с максимальной плотностью. Создан для утепления сложных конструкций с высокой нагрузкой – аэродромов, промышленных зданий, автомагистралей.
2. Пеноплэкс 35. Другое название – Пеноплэкс Фундамент. Применяется при термоизоляции лент, монолита, свайной основы. Подходит для вертикальной или горизонтальной укладки.
3. Стандарт. Выполнен в форме плит. Используется широко. Им изолируют инженерные сети, стены, деревянные полы.

Каждый из видов выполнен по принципу «шип-паз». За счет этого обеспечивается плотное крепление элементов между собой без зазоров.

Фото: система «Шип-паз»

Тематический материал:

• Виды ленточного фундамента для частного дома
• Свайно-винтовой фундамент
• Фундамент на покрышках своими руками

Коротко о технологии

Российская компания ПЕНОПЛЭКС в 1998 году начала производство теплоизоляционных плит из экструзионного пенополистерола. Группа предприятий в городах Кириши, Пермь и Новосибирск выпускает строительные и декоративные материалы на итальянском высокотехнологичном оборудовании под контролем качества аккредитованной лабораторией. Пеноплэкс Фундамент — эффективный плитный утеплитель, широко применяемый в нашей стране для теплоизоляции капитальных сооружений как в частном, так и в промышленном строительстве. Защита оснований от промерзания повышает энергосбережение на 20%.

Пеноплэкс Фундамент: листыИсточник vdom36.ru

Утепление фундамента пеноплексом своими руками.

Подготовка фронта работ.

Для выполнения работ понадобятся следующие инструменты: рулетка, строительный нож, перфоратор, сверло по бетону длиной 200 мм (по диаметру дюбеля), миксер для перемешивания клея, широкая кисть, лопаты, трамбовка.

Рассчитать количество плит можно зная площадь утепляемого фундамента и площадь плиты. Площадь фундамента вычисляется путем умножения периметра на высоту фундамента, а площадь плиты равна 0,72 м2.

Идеально заниматься утеплением на этапе строительства

Но это можно сделать в доме, который уже построен и не важно, сколько времени стоит строение

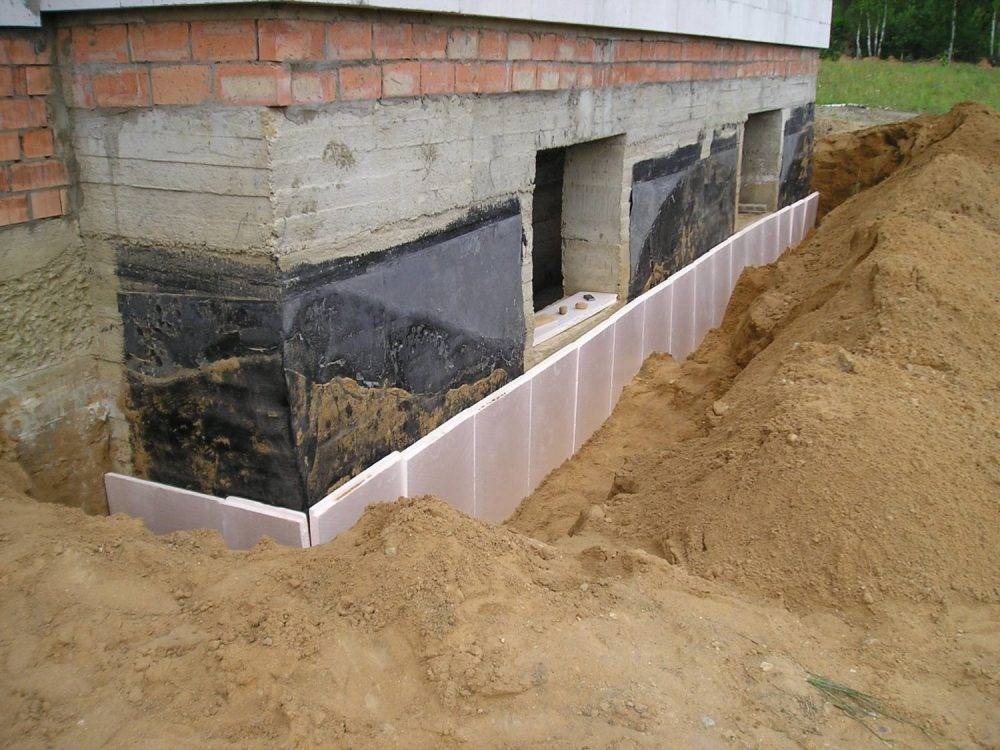

Для утепления фундамента снаружи, необходимо откопать его по периметру на глубину промерзания грунта. Для каждого региона это свой показатель, но обычно он колеблется в диапазоне 0,6 – 1,2 м., если речь не идет о зоне вечной мерзлоты.

Ширина траншеи должна позволять вести работы по креплению плит и нанесению гидроизоляции без особой тесноты.

Вскрытые стены необходимо очистить от остатков земли, корней. В случае, если стенка фундамента неровная, необходимо выровнять её цементным раствором. После высыхания выравнивающего слоя можно приступать к утеплению.

Толщина стенок фундамента в частных домостроениях обычно равна 0,4 реже 0,6 м. Для утепления таких стен применяют пеноплекс толщиной 10 см.

Монтаж плит пенополистирола.

Перед монтажом плит пеноплекса, на стенки нужно нанести слой гидроизоляции. Выполняется эта работа с помощью широкой кисти и битумной мастики. Для облегчения работ, можно применить готовый битумный праймер, имеющим консистенцию слегка загустевшей краски.

Праймер обладает высокой адгезией к бетонным поверхностям и хорошо держится на стене. Срок высыхания праймера – сутки. На следующий день можно начинать крепление утеплителя.

Плиты пеноплекса крепятся к стене с помощью цементных клеев для крепления пенополистирола. Развести клей нужно в соответствии с инструкцией на упаковке и дать ему немного постоять.

Клеить плиты можно как в вертикальной, так и в горизонтальной ориентации. Всё зависит от глубины заложения фундамента. При глубине 1,0 м. откопать можно и ниже уровня заложения, чтобы крепить утеплитель вертикально без обрезания остатка. Если глубина не более 90 см, то можно повернуть плиту в горизонтальной плоскости, а плиту, устанавливаемую вторым рядом разрезать пополам вдоль длинной стороны.

Клей на плиты нужно наносить точечно. Сплошным слоем наносить клей можно в случае идеально ровной стенки фундамента. После нанесения клея утеплитель прижимают к стене и недолго выдерживают. Следующую плиту совмещают с пазом предыдущей и так продвигаются по периметру дома. Крепление плит начинают снизу. Паз в плите дает плотное прилегание друг к другу и исключает появление зазоров, щелей и мостиков холода.

Затем, выполняют дополнительную фиксацию с помощью дюбель гвоздей

Это особенно важно, когда утепление фундамента совмещают с формированием цоколя дома и часть утеплителя выходит выше уровня земли. На каждую плиту необходимо установить по пять дюбелей схемой «конверт» — один в центре и два по углам

Окончив фиксацию плит дюбелями, часть плит, выходящих выше уровня земли и формирующих цоколь, заштукатуривают по штукатурной сетке.

Возможные ошибки

Вопреки тому, что информация о выборе утеплителя и технологии его монтажа на цокольных поверхностях находится в открытом доступе в достаточном объеме в интернете, на практике исполнители допускают большое количество ошибок, которые приводят к деформированию не только теплозащитного слоя, но и конструкционных элементов здания.

Как их устранить?

Большинство ошибок допущенных при устройстве теплоизоляции исправить невозможно, потребуется полная переделка системы тепловой защиты цоколя. Например, если использовались в качестве клеевой или армирующей смеси, не предназначенные для этой цели растворы, к примеру, клей для плитки.

Нельзя также экономить, смешивая клей с песком либо добавлять в него для «прочности» цемент. Не менее опасно применять дешевую армосетку или нарушать технологию ее монтажа. Лучше если она будет щелочно-стойкой, с плотностью не менее 140 г/м2.

Распространённая причина появления трещин на теплоизоляции цоколя, когда армирующую сетку монтируют непосредственно на слой теплоизоляционных листов. Ее нужно углублять в армирующий слой таким образом, чтобы она находилась в центре пласта на 1/3. Еще одна часто встречающаяся ошибка при армировании — соединение полотен армосетки без нахлеста в 10 см.

1 Какую разновидность Пеноплекса выбрать?

В большинстве случаев цоколь дома не только эффективным образом защищает конструкцию от несанкционированного проникновения влаги, но и отвечает за некоторые архитектурные функции.

Кроме того его утеплению должна уделяться немалая доля внимания. Сформированный пенополиуретаном слой термоизоляции должен обладать презентабельным внешним видом.

Сейчас произвести утепление цоколя Пеноплексом можно без особых хлопот своими руками. В наше время на строительном рынке покупателю предстоит выбирать теплоизоляционные материалы из большого количества представленной продукции, с помощью которой может быть произведена качественная отделка пенополиуретаном.

Все эти материалы объединяет одна технология – оно созданы на основе экструзионного вспененного полистирола, также называемого пенополиуретаном.

Утепление цоколя пенопластом или даже пеноплексом для пола и его последующий монтаж сопряжен с моментом выбора

При покупке такой облицовки внимание следует уделять:

• Региону проживания;
• Общему состоянию грунта;
• Наличию или отсутствию грунтовых вод.

При утеплении цоколя пенополиуретаном можно применять две основные и отвечающие всем основным характеристикам марки Пеноплекса.

1. Пеноплекс Стена. Этот материал с высокой степенью эффективности способен обеспечить надежную гидроизоляционную защиту подвергшегося утеплению цоколя.
2. Пеноплекс Комфорт (он же пеноплекс для утепления стен) разработан специально для проведения своими руками работ связанных со строительством и ремонтом частных домов. Отделка таким материалом цоколя снаружи приносит довольно-таки ощутимые результаты.

Как утеплить цоколь дома — утепление пеноплексом

Технология, с ориентировкой на которую осуществляется монтаж облицовки пенополиуретаном как снаружи, так и изнутри цоколя имеет ряд своих весомых преимуществ.

Несмотря на то, что толщина такой облицовки может быть небольшой, ее низкий параметр паропроницаемости препятствует формированию конденсата, и влаги в структуре и конструкциях нижней части здания.

Если материал будет нанесен изнутри или снаружи цоколя, то этот элемент строения получит пониженный уровень теплопроводности, который не будут зависеть от показателя влажности окружающей среды.

Это связанно с тем, что при утеплении пенополиуретаном значительно снижается коэффициент водопоглощения поверхности, что обеспечивает высокий уровень гидроизоляции.

Представленный утеплитель обладает высоким уровнем биологической устойчивости к вредоносному воздействию грибков и плесени. Помните, что утепление Пеноплексом Комфорт обезопасит вас от грызунов.

Это напрямую связанно со значительным увеличением эксплуатационного срока материала, с помощью которого цоколь снаружи был утеплен своими руками.

Технология утепления фундамента пеноплексом

Вертикальный вариант

Перед началом работ надо откопать фундамент точно на глубину залегания, очистить его от грязи, камешков, остатков грунта и т.д., при необходимости выровнять поверхность цементным раствором. Посредством битумной или же полимерной мастики обязательно на водной основе выполняют процедуру обмазочной гидроизоляции. Ни в коем случае нельзя приобретать мастику на основе растворителя. От контакта с ним разрушится утеплитель.

Клей, предназначенный для пенополистирола, требуется развести точно по инструкции, потом тщательно перемешать и оставить дозревать. На фундаменте вначале отмечается самая нижняя линия для укладки. Если основание несколько неровное, то можно поместить утеплитель и немного ниже того уровня, где начинается фундамент. Подготовленный клей наносится строго точечно сразу в нескольких местах. Первую плиту плотно прижимают к поверхности, немного держат и разравнивают

Вторую плиту необходимо прочно закрепить, осторожно совмещая монтажный паз

Обычно для более эффективной теплоизоляции кладут сразу несколько слоев пеноплекса в шахматном порядке, чтобы плиты последующего слоя закрывали швы первого. Технология укладки следующего слоя такая же.

В подземной части фундамента закреплять утеплитель дополнительно не требуется. После засыпания грунтом он итак будет держаться плотно. А вот в цокольной части материал сразу после высыхания клея обязательно дополнительно закрепляется посредством дюбелей. Длина бура должна соответствовать толщине плит.

Если имеется необходимость в какой-то декоративной отделке, она свободно выполняется поверх плит материала. Можно нанести штукатурку или же клей для плитки и затем армировать их сеткой.

Горизонтальный вариант

Для этого варианта утепления избираются плиты с толщиной в пределах 6-10 см.

Площадка, выбранная под фундамент, тщательно и аккуратно размечается, а самый верхний слой грунта на требуемую глубину снимается. Дно делается идеально ровным, площадка засыпается сыпучим материалом (чаще всего песком) и затем трамбуется. Приготовляется временная опалубка, которая заливается тоненьким бетонным слоем. При этом основание не армируется. Когда бетонное основание застынет, на него помещаются плиты пеноплекса с полным совмещением монтажного паза. Ни малейших зазоров быть не должно.

Поверх утеплителя укладывается полиэтиленовая пленка. Затем все стыки аккуратно проклеиваются скотчем. Пленка эта является гидроизоляционным слоем и отлично предотвращает протекание бетона.

Далее выполняется опалубка, потом следует армирование и финальная заливка фундамента.

Правильная технология утепления фундамента

Приступая к работе, следует составить подробный план основания здания, заранее приготовить необходимые для этого инструменты и строительные материалы.

1. плиты пеноплекса необходимой толщины;
2. клеевой состав для закрепления теплоизоляции;
3. баллонная монтажная пена;
4. грунтовочный состав глубокого проникновения;
5. дюбели из пластика для дополнительной фиксации плит утеплителя к цоколю;
6. армировочная сетка на металлической или полимерной основе;
7. дрель со специальной насадкой или строительный миксер;
8. перфоратор;
9. тара, в которой будет замешиваться клеевой раствор;
10. строительный или канцелярский нож;
11. мастерок;
12. правило;
13. пузырьковый уровень;
14. шпатель;
15. щетка для распределения грунтовки.

Роль теплоизоляции для фундамента мелкого заложения

Утепление фундамента пеноплексом при возведении малоэтажных построек позволяет сократить стоимость строительства благодаря относительно низкой цене материала. А главное, применение пеноплекса препятствует деформации основания здания из-за пучения грунта. Выгода очевидна, так как стоимость фундамента иногда достигает до 45% от общей стоимости малоэтажного здания.

Технология утепления своими руками основных несущих конструкций зданий при помощи пеноплекса почти ничем не отличается от других способов теплоизоляции с применением плит. Суть и цель процесса состоит в увеличении долговечности постройки путём уменьшения деформаций из-за пучения грунта и в защите от холода подвальных помещений или цоколя.
