Баки для бани из нержавейки

Приоритетным направлением нашей деятельности является изготовление баков для воды в баню из нержавейки. Современные производственные технологии и большой опыт членов нашей команды являются гарантией качества любого бака из нержавейки, заказанного у нас.

• Применение бака для воды в баню из нержавейки.
• Какие типы баков для бани бывают и их варианты установки.
• Объем бака из нержавейки для бани.
• Какой лучше купить бак для бани? Рекомендация.
• Обращайтесь в нашу мастерскую Емкости-Баки.Ру.

металлический бак

Применение бака для воды в баню из нержавейки .

Бак для воды в баню применяют как для горячей, так и холодной воды. Он устойчив к высоким температурам и повышенной влажности, вплоть до 800 Со. Поэтому нержавеющий бак смело можно встраивать в печь под открытый огонь, так как емкость постоянно находиться с водой, он никогда не достигнет такой высокой температуры. Бак под воду для бани имеет небольшой вес, относительно емкости из металла, применяется металл меньшей толщины, поэтому его можно установить в удобном месте для комфортного времяпровождения в бане. Бак для горячей воды в баню можно подвесить на стену, на расстоянии от банной печи, и провести подводку к теплообменнику, который встроен в печь. Бак для холодной воды в баню можно поставить в удобном месте и подвести к емкости систему водоснабжения, что упростит задачу наполнения емкости водой.

Какие типы баков для бани бывают и их варианты установки.

Основные варианты исполнения баков для воды такие:

1. Бак встроенный в топку кирпичной или металлической печи
2. Бак устанавливаемый на саму банную печь или навесной
3. Бак выносной и навесной, настенное крепление
4. Бак на трубу самоварного типа

Первый вариант предполагает установку бака для бани в саму топку. Нагревание воды в емкости осуществляется за счет непосредственного контакта бака с огнем. Бак для кирпичной печи монтируется в момент закладки печи, так же, как и бак для печи, в момент сварки

В данном типе установки бака, нужно уделять особое внимание толщине бака и его конструкции. В случае протечки воды, его демонтаж будет очень непростым

Второй вариант самый распространённый и простой, обычно такие баки и заказывают у нас. В данном случае бак для бани устанавливается на площадку. Площадка делается на печи как спереди, сзади и по бокам. Нагревание воды в емкости происходит за счет контакта днища бака с раскаленным металлом печи. За счет площади соприкосновения, вода в емкости нагревается достаточно быстро и не требует установки дополнительного теплообменника. К этому же типу относится бак навесной, крепление которого осуществляется за счет проушин. Навешивается нержавеющий бак в этом случае, как правило, на заднюю стенку печи, место зависит от конструкции банной печки. А нагрев по такому же принципу, за счет контакта бака с металлом.

Тритий вариант — это выносной (навесной) бак для горячей воды в баню. При таком варианте установки, бак выносится на расстоянии от печи и навешивается на петли. Данный тип установки применяют не только для бани, но и для сауны. Но только бак для сауны устанавливается отдельно от парилки, так как в парилке сауны требуется не большая влажность и высокая температура. Нагрев воды в емкости осуществляется за счет теплообменника. Теплообменник — это регистр с двумя контурами для входа холодной и выхода горячей воды. Теплообменник может ввариваться в саму топку печи, закладываться в каменку печи, а также устанавливаться бак теплообменник (водогрейный бак на трубу), который нагревается за счет дымохода.

Четвертый вариант

Объем бака из нержавейки для бани.

В среднем, чтобы помыться в бане, на одного человека необходимо примерно 30 литров воды из общего расчета горячей и холодной. Разделим это значение на два и получаем 15 литров горячей воды. Получается на семью в 2 человека, с учетом запаса, вам понадобиться бак для горячей воды на 50 литров. Такой же объем потребуется и для холодной воды. Если ваша семья больше чем два человека или вы отдыхаете в бане компанией, то вам необходим бак из нержавейки на 100 литров.

Обращайтесь в нашу мастерскую Емкости-Баки.Ру.

У нас вы можете купить или заказать бак для бани из нержавеющей стали различного объема и конфигурации по лучшим ценам. Бак из нержавейки на заказ , созданный нами, будет радовать вас долгие годы, не только хорошим внешним видом, но и надежностью, которая будет подкреплять себя годами эксплуатации.

Банные печи на дровах

Как бы ни совершенствовалось отопительное оборудование, никакая газовая печь не заменит характерный запах горящих дров и атмосферу, создаваемую живым пламенем. Поэтому большей популярностью по-прежнему пользуются именно дровяные печи производителя.

В целях удобства основные параметры всех существующих дровяных моделей представлены в виде таблицы.

Таблица. Тех. параметры дровяных печей

Каменка

Самый распространенный тип печей для бань, в котором нагревательным элементом выступают камни. Принцип старой, русской бани по-чёрному тоже основан на нагреве камней.

Закрытая печь

Каменка состоит из ёмкости под камни с плотной крышкой. Такие модели поддерживают температуру камней в течении продолжительного времени, обеспечивают высокую влажность пара и низкую температуру в парилке. Печь требует долгого нагревания и большого объёма топлива. Закрытый вариант печи гарантирует классическую русскую баню, с обволакивающим мягким паром. Можно использовать специальный испаритель, который увлажняет камни самой высокой температуры, расположенные ближе к топке. Двигаясь под давлением через всю гряду камней, мелкодисперсионный пар вырывается в парилку концентрированным, горячим облаком.

Открытая печь

Каменка не имеет крышки на ёмкости для камней, что позволяет обеспечивать температуру парилки более 100°, сухой пар и быстрый прогрев помещения. Важная деталь – соотношение объёма помещения и камней. При большом количестве чушек, они не смогут разогреваться до нужной температуры в едином режиме с прогревом парной, пар получится влажный и рассеянный.

Комбинированная каменка имеет в своей модели закрытую и открытую печь, что позволяет париться в разных режимах пара и температур, в зависимости от пожеланий.

Конструкции для каменок предусматривают отопление печи непосредственно в парной, либо в смежном с парилкой помещении. Второй вариант удобен для содержания парильни в чистоте, сор от дров не попадает внутрь.

Топливом для каменки, наряду с дровами, может послужить и природный газ.

Эстетика печи

Дверца может быть оборудована специальным жаростойким стеклом, которое позволит создать особый колорит. Известно, что на огонь и струящуюся воду можно любоваться бесконечно. Однако, стоимость такой модели возрастёт пропорционально цене на стекло.

Важные правила монтажа каменки своими руками

Дверца топки должна быть направлена к выходу, а дверь каменки в противоположную сторону.
Если печь для бани с установленной закрытой каменкойбудет металлическая, необходимо под ней выполнить бетонное основание, которое обеспечит защиту от возгорания. Основание не ниже 30 см, далее укладывается минимум 2 ряда кирпича, соединенные глиняным раствором.
Монтировать печь из металла следует на заранее приготовленную основу

В месте, где будет выходить труба, в кладке печи должно быть утолщение минимум на 10-15 см.
Любые находящиеся в непосредственной близости от печи элементы из дерева важно изолировать теплоизоляционной основой. Далее на поверхность покрывается глиняным слоем.
Труба в месте прохождения через потолок и крышу обрабатывается штукатуркой, поверху промазывается известью.
Кладка для трубы в крыше не должна быть меньше полуметра высотой

Это создаст дополнительный барьер для прохождения искр, которые способны воспламенить конструкцию.

Схема печи с закрытым типом каменки

Разновидности печей для бани с теплообменником для воды

Агрегаты для прогрева парной могут выполняться нескольких видов, в зависимости от материала изготовления. Существуют следующие виды:

Металлические. Чаще всего изготавливаются из стали или чугуна. На рынке представлено много заводских моделей печей. Несмотря на это, они могут изготавливаться самостоятельно различной формы (квадратные, овальные, прямоугольные). В зависимости от конструктивных особенностей, могут иметь теплообменные емкости, разные дверцы.

Основными положительными сторонами металлических банных печей выступают: простота монтажа, доступная цена, быстрый прогрев комнаты, нет необходимости делать мощный фундамент, возможный монтаж водяного бака на дымоходе.

Негативные характеристики дровяной печи в баню с баком для воды – плохая работа при резком перепаде температуры, быстрая потеря тепловой энергии (остывание).

Кирпичные. Кирпичные печи для бани, оснащенные баком для воды, работающие от дров, отличаются отсутствием негативных параметров, которые есть у металлических вариантов. Благодаря каменной конструкции удается сохранять тепло на протяжении длительного периода. Красивый внешний вид тоже играет большую роль при выборе материала каменки, кирпичные варианты смотрятся намного красивее.

Несмотря на большое количество положительных характеристик кирпичной печи, выделяются некоторые недостатки: большая стоимость строительства, высокая сложность возведения конструкций, необходимость создания массивного фундамента.

Что важно учесть при выборе правильной модели

Есть несколько факторов, от которых зависит интенсивность прогрева помещения и качество пара в парилке. Именно на них стоит ориентироваться при поиске правильной печки:

Мощность. Это главный критерий выбора любого отопительного прибора. Мощность должна быть достаточной для хорошего прогрева, но не чрезмерной, чтобы не создавать лишних проблем. При расчете ориентируются на объем помещения. Для нагрева 1 м.куб. требуется 1 кВт мощности.

Вид топлива. Необходимо выбирать такое топливо, которое всегда доступно в местности, где расположена баня. В идеале оно должно быть еще и дешевым. В газифицированных районах с этим нет проблем, но все же многие владельцы бань выбирают твердотопливные модели. Это дань традиции. Можно купить конструкцию, которая будет рассчитана одновременно на газ и дрова.

Способ установки. От расположения печки зависит тип ее растопки – изнутри или снаружи парилки. Модель с обычным топочным каналом подойдет, если растапливать будут из парилки. Если же планируется растопка из предбанника или комнаты отдыха, то лучше выбрать конструкцию с удлиненным топочным каналом.

Дизайн. Модель должна быть удобной в эксплуатации и вписываться в общую стилистику оформления бани. Внешний вид печки нельзя отнести к определяющим факторам выбора, но все-таки он важен, т.к. любому владельцу бани хочется оборудовать для себя уютное место отдыха и релакса.

Объем и тип водяного бака. Перед покупкой следует рассчитать желаемый объем резервуара для воды и место его расположения относительно печи. Для каждого конкретного помещения следует выбирать модель, ориентируясь на планировку. В некоторых случаях наилучшим решением будет приобретение печки со встроенным теплообменником.

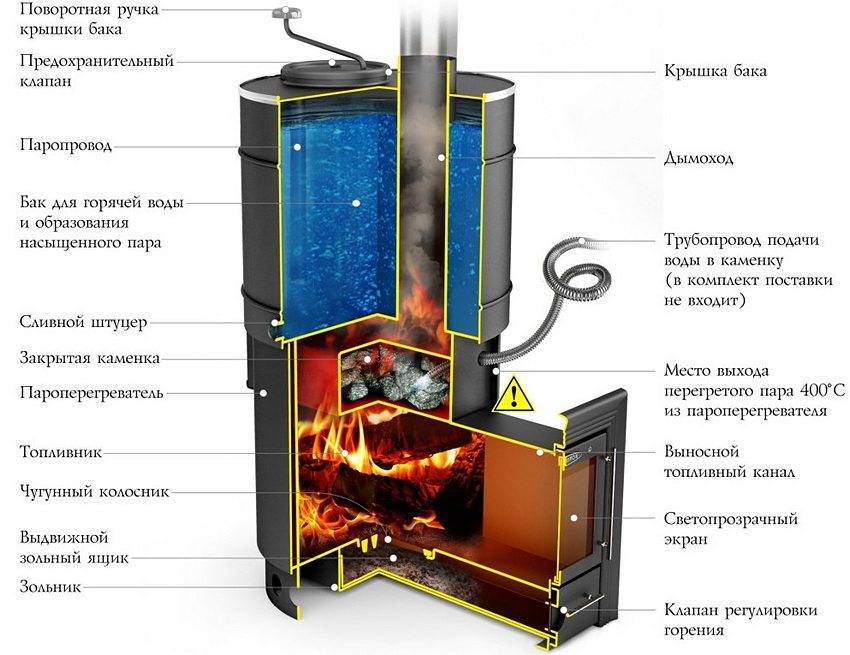

Схема конструкции печи со встроенным баком

Каким может быть резервуар для воды

При покупке банной печи с баком для воды обращают внимание на его расположение и способ подключения. Различают такие основные виды резервуаров:. Навесной

Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро

Навесной. Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро.

Наставной. Резервуар с водой может быть установлен прямо на топочной камере. Это далеко не всегда удобно. Вода может нагреваться гораздо раньше, чем воздух в помещении. Кроме того, материал бака может быстро прогореть, а швы разойтись.

На трубе дымохода. Бак такого типа по внешнему виду напоминает самовар, поэтому конструкции нередко называют самоварными. Резервуар крепят на трубе, а вода в нем прогревается с помощью горячих газов, поднимающихся вверх. Это позволяет более рационально использовать топливо. По форме резервуары бывают квадратными или круглыми. Зачастую их размещают так, чтобы они служили проходным узлом на кровлю.

Выносной. Идеальный вариант для бань, где печь стоит в парилке, а бак следует расположить в моечной. Вода нагревается с помощью встроенного теплообменника. Благодаря особенностям конструкции такого резервуара исключена ситуация, когда вода уже закипает, а помещение еще недостаточно прогрелось. К минусам стоит отнести дороговизну и сложность монтажа по сравнению с другими видами баков.

Модель «Варвара» с навесным баком

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

• встроенные;
• выносные;
• самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

• чугунные;
• из нержавеющей стали;
• из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

• быстро нагревается вода;
• температура воды поддерживается длительное время;
• экономится свободное пространство, поскольку бак не выступает за пределы печки;
• простой монтаж.

Недостатки:

• уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
• габариты бака ограничены размерами печи;
• бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

• бак устанавливают там, где удобнее;
• можно использовать емкости больших размеров;
• нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

• без поддержания огня в топке вода быстро остывает;
• печь нельзя использовать без воды в контуре;
• более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

• быстрый и равномерный обогрев воды;
• не снижает теплоотдачу печи;
• экономия пространства;
• можно установить емкость любого объема;
• вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

• сложность установки;
• повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак на печной трубе

Закрепление выносного бака и монтаж теплообменника

Выносной бак для бани

Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

Схема подключения бака и установки печи с теплообменником

Схема подключения

Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

Схема расположения печи и бака

Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

Кронштейны под дном бака

Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

Гибкая подводка воды

Цены на металлопластиковые трубы

металлопластиковые трубы

Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

Схема монтажа печного теплообменника

Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

Высверливание отверстий

Протягивание подводки через отверстия в стене

Подключение подводки к теплообменнику

Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

Банная печь с теплообменником подключенная

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования.. В зимнее время особенно актуальным становится правило о сливе воды в системе:

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения – самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

Состав раствора для кладки печей

Чтобы приготовить качественный глиняный раствор для печи, необходимо правильно подобрать саму глину. Она не должна быть жирной, иначе при высыхании шов между кирпичами растрескается. И вполне возможно появятся маленькие щели. Если таких микрощелей будет много, то тяга у дымохода значительно ослабнет. Печь не будет хорошо топиться, а дым будет «просачиваться» в помещение.

При слишком тощем растворе, кирпичная кладка получается хрупкой и не крепкой. Раствор со временем выкрошится, и также могут возникнуть щели. Последствия – дым, угарный газ в помещении и снова плохая тяга. Вывод один: глина не должна быть слишком жирной и слишком тощей. Как всегда – золотая середина превыше всего.

Бывает такое, что природа сама создаёт глину, уже полностью готовую для кладки печи. Но с таким вариантом сталкиваешься редко, и поэтому приходится её подготавливать должным образом. Первым делом нужно определиться с пропорциями компонентов (песок и глина). Самый простой вариант – установить консистенцию глины опытным путём.

Для этого глина очищается от посторонних примесей (камни, веточки, трава) и замачивается водой. Объём для эксперимента нужен не большой (достаточно килограмма). Всю глину делят на 5 частей. В первую часть нечего не добавляют и лепят маленькую «лепёшку». Во вторую часть добавляется песок, в объёме ¼ от глины и также делается «лепёшка». В третью засыпают песок объёмом ½ от глины. Четвёртая часть заполняется песком в равных пропорциях, а в пятую засыпают полторы части песка. Все пять «лепёшек» хорошо просушивают и только после этого определяют работопригодность раствора. Чтобы не перепутать экспериментальные образцы надо чётко запомнить, где и какой образец находится.

Если высохшая «лепёшка» легко крошится, то в ней избыток песка (тощая глина). При появлении трещин делаем вывод, что глина жирная. Тот образец, который обладает наибольшей плотностью и прочностью, а также не крошится  — это и есть лучший раствор для кладки печей. Именно такие пропорции следует применять для приготовления «кирпичного клея».

Мелкий карьерный песок

Теперь о песке. Если его приобретаете в магазине, то здесь всё понятно. Он уже полностью готов к применению. Если же заготовка ведётся самостоятельно, то эту сыпучую смесь просто необходимо просеивать. Для этого применяем строительное сито. Просеянный песок лучше всего промыть. В чистом мытом виде он будет обладать отличным скрепляющим свойством.

В природе существуют два вида песка: это речной (морской) и горный. В нашем случае оптимальным вариантом будет горный компонент. Объяснение простое: речной песок всегда гладкий, отполированный водой. А горный — имеет шероховатую, не правильную структуру. За счёт этого происходит лучшее сцепление раствора и кирпича.
