Печь для бани своими руками из металла

Подготовка подложки

Металлическая печь не требует сложного фундамента, т.к. сама по себе имеет незначительный вес. Однако даже такая конструкция приветствует подложку, чтобы напольный настил не просел и не воспламенился:

• Сначала в напольном настиле создается отверстие под углубление;
• Далее ниже напольного настила выкапывается яма глубиной 0,5 м;
• Следующий этап – засыпание дна песком и щебнем;
• Поверх дренажной основы укладывается рубероид;
• Оставшееся место заполняется металлическим каркасом и заливается цементным раствором;
• Выше монолитной подложки укладывается следующий лист рубероида;
• Над рубероидом идет укладка 3-рядных стен из красного огнеупорного кирпича.

Кладка идет до тех пор, пока стены подложки не достигнут уровня чистового напольного настила.

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

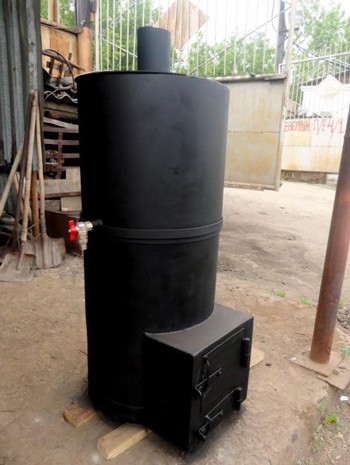

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

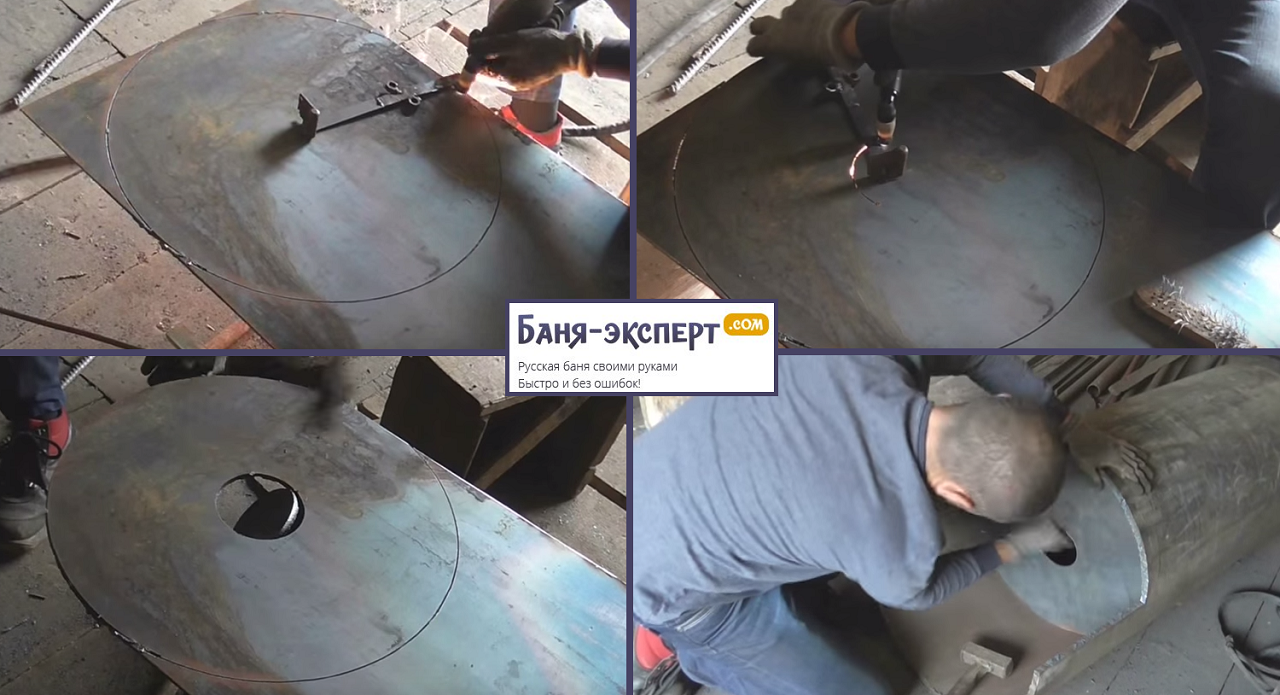

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

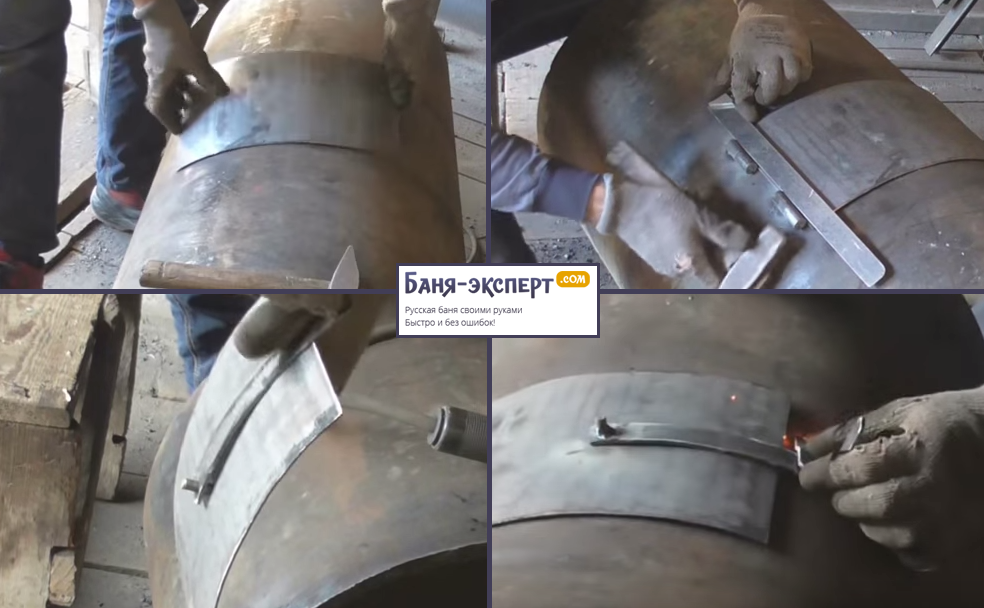

Изготовление и установка дверцы

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали)

Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм. Также необходимо обустроить на баке крышку, выполненную в виде полуокружности

Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

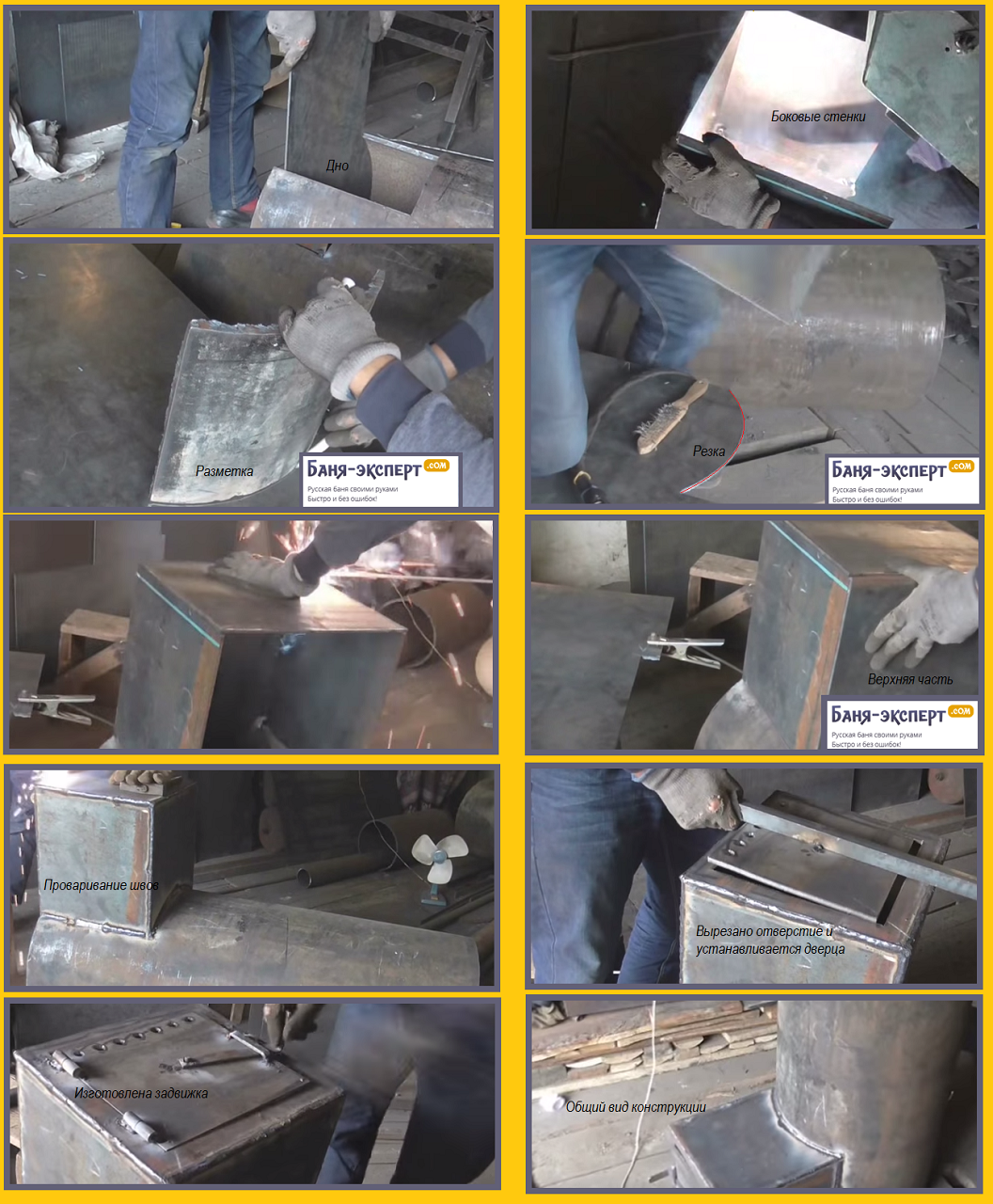

Этапы изготовления выносной топки

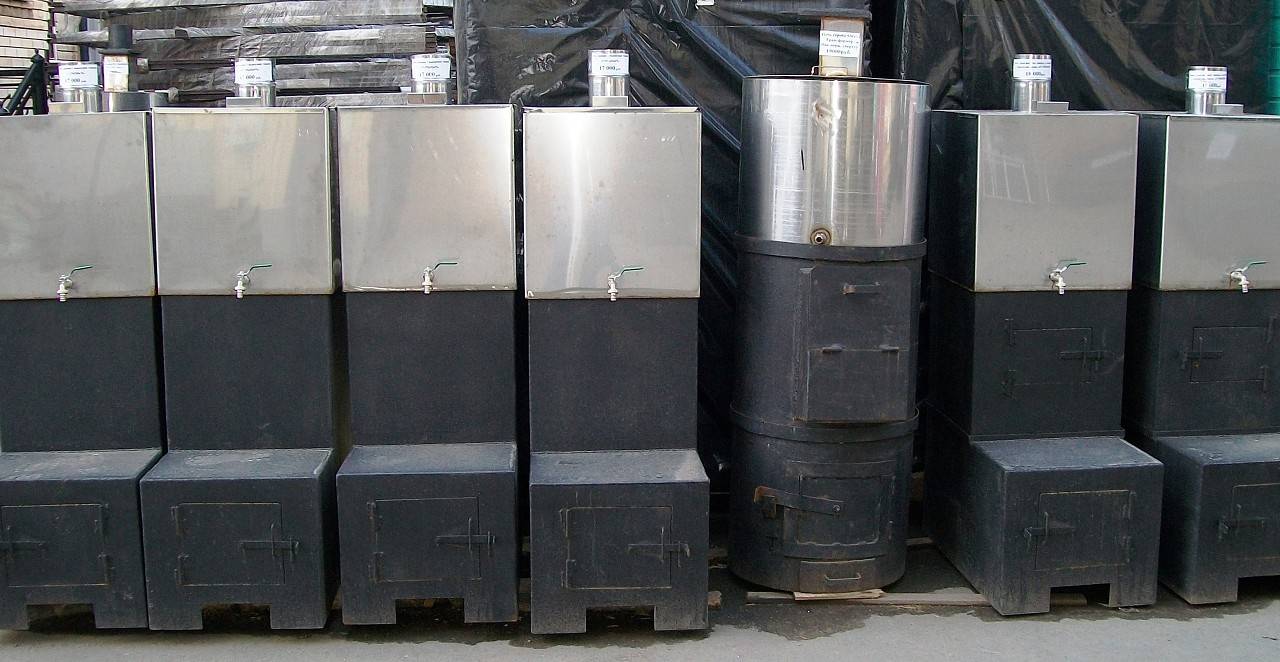

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

• Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
• Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
• Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
• Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
• Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
• Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
• Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

• Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
• Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
• Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

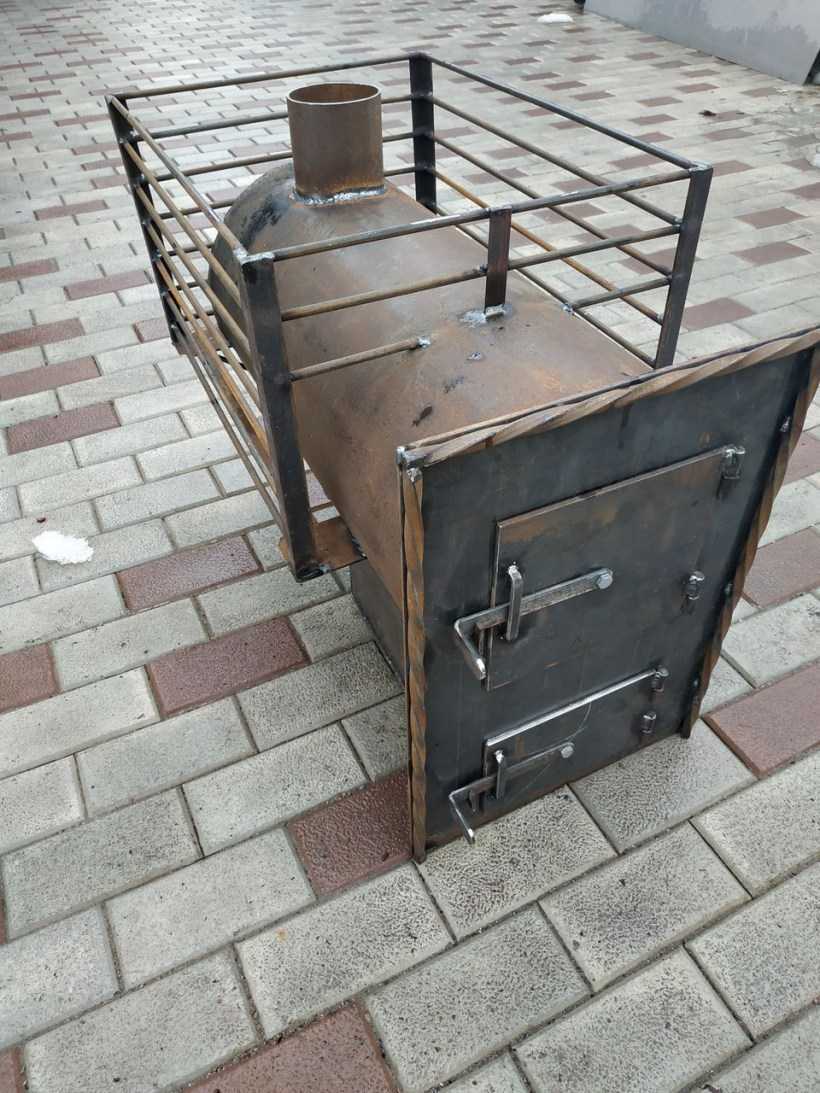

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

• Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.

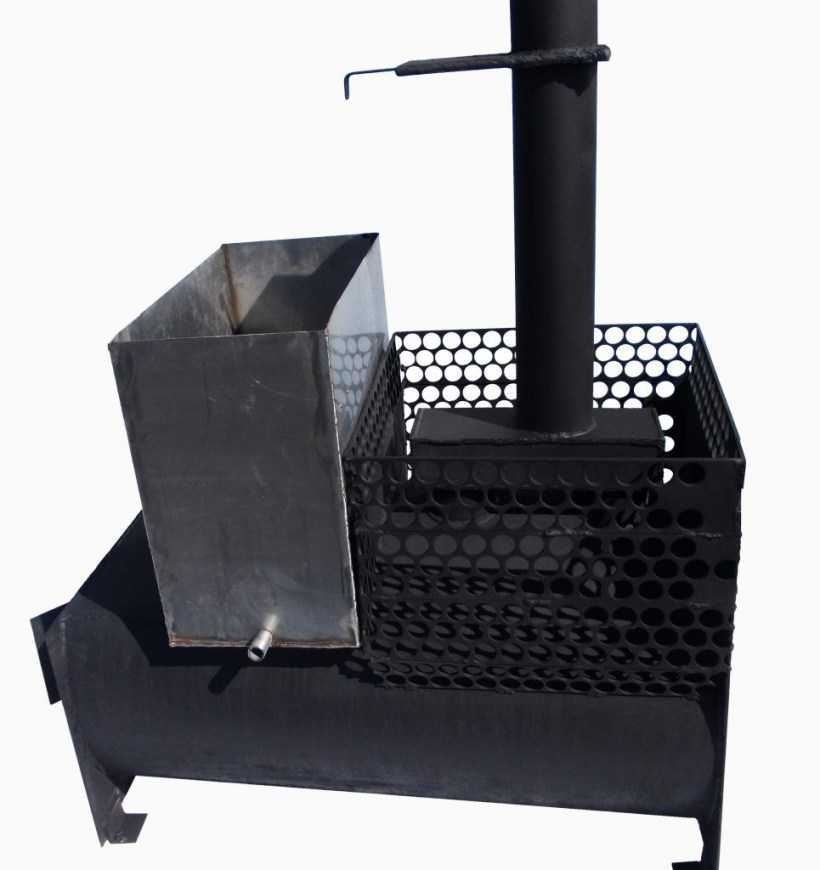

• В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
• Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

• листовая сталь (5 мм) для стенок конструкции;
• сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
• заводские элементы котла (дверки, краны, бак и проч.);
• пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
• швеллеры;
• жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
• асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

Виды конструкций

Общая схема печи из металла разделяется на разные типы. Самодельные конструкции имеют существенные различия в зависимости от локальных условий.

Они обусловлены следующими факторами:

• видом используемого топлива. Обычно используется дровяная топка;
• типом конструкции. Отличаются расположением топки, к примеру, топкой из предбанника;
• способом нагрева каменки.

Существует немало разновидностей нагревательного оборудования для бани из листового металла, которой может отличаться по рабочим параметрам. Определяющим фактором является тип конструкций, от него зависит набор функциональных свойств прибора, и способ установки металлической печи в баню.

Разделяют такие три базовых разновидности, как:

• закрытая;
• открытая;
• комбинированная.

Закрытая

Для увеличения теплоёмкости и оптимизации теплоотдачи металлическая основа обкладывается кирпичом. В своей массе такие печи – «самоделки». Основа конструкции – это листовое железо толщиной 1,5–2 мм. По стандартной схеме расположения топка находится в предбаннике, а каменку размещают в парилке. Лицевые поверхности скрывают кирпичным слоем.

Для обеспечения крепления разнородных материалов к основе привариваются скрепы из стали. Их длину делают на несколько миллиметров меньше габаритов кирпича.

Закрытая каменка располагается над топкой, защита сверху обеспечивается листом стали. Боковая дверца со стороны парилки служит для подачи воды и создания пара.

Закрытая печка обладает следующими преимуществами:

• незначительная стоимость;
• неограниченные возможности адаптации под локальные особенности помещения.

К недостаткам относятся следующие:

• специфичность монтажных работ, обусловленная разнородностью материалов;
• самодельные решения не обеспечивают необходимый технологический уровень, что снижает срок эксплуатации.

Открытая

Любители быстрого пара предпочитают открытую печь-каменку из металла для бани. Открытая конструкция предполагает особое отношение. Чтобы создать оптимальный нагрев поверхностей камней, необходимо обеспечить соприкосновение максимальной площади наружной поверхности топки с каменкой. Для увеличения эффективности мастера прибегают к разным ухищрениям. К примеру, изменение конфигурации каменки, при котором увеличивается её площадь в зоне горения. Такое решение ускоряет прогрев камней.

Эффективность конструкции можно увеличить использованием клапана, дозирующего подачу тепла в зону каменки. Этот принцип широко используется некоторыми производителями печей, которые создают замысловатые системы пропускания пара. «Лёгкий» пар образуется при прохождении слоя камней наружной каменки. По ощущениям его качество не уступает пару, образованному в старинных каменных печках.

Преимущества открытой печи для бани из металла являются следующими:

• простота в использовании;
• низкий расход топлива;
• большой КПД.

Такая модификация металлической печи для бани является оптимальной альтернативой традиционным каменным аналогам. Бесспорное преимущество конструкции – это адаптивность для помещений малого объёма. Из недостатков можно выделить только высокую стоимость.

Комбинированные

Такие конструкции отличаются наличием дополнительной системы обогрева помещения. Это позволяет даже при отсутствии автономного отопления добиться комфортной температуры.

Основной источник тепла – это топка. Дополнительный тепловой контур располагают над топкой. При такой конструкции поверхность печи нагревается посредством передачи тепла сквозь воздушную прослойку. Обычно такие печи имеют открытую конструкцию каменки.

Хорошо продуманная внутренняя система труб отопления, расположенных по периметру помещения, в сжатое время нагревает парилку и всю баню. К патрубку печи подключается трубопровод. Тепловая энергия горения топлива нагревает воздух внутреннего контура и заставляет его циркулировать. Подача воздуха во внутренний контур регламентируется решёткой-жалюзи.

Комбинированные печи обладают такими преимуществами, как:

• единовременный обогрев парилки и помещения;
• упрощённая регулировка температурного режима.

К недостаткам металлических печей для бани относятся следующие:

• сложная конструкция;
• высокая стоимость;
• ограниченное количество модификаций.

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: «Как выбрать печь чугунную для бани – советы и рекомендации»). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: «Какая финская печь для бани подойдёт лучше всего»).

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами. Качественный чертеж печи для бани из металла позволит создать долговечную и надежную печь.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

Разновидности печей

Естественно, перед началом работы вам нужно будет определиться, из чего и как вы будете сооружать конструкцию.

Металлические печи для бани могут быть такими:

— Из листовой стали. Ее особенность заключается в том, что конструкцию необходимо защищать и укреплять кирпичными стенками.

— Из листового железа. Однако учтите, что материал должен иметь толщину около 5 мм. В этом случае тоже понадобится кирпич.

— Из топки и корпуса. Они отделяются друг от друга при помощи колосниковой решетки.

— С топкой внутри корпуса.

— Из трубы или использованного газового баллона.

А еще печи бывают открытыми и закрытыми. Часто конструкция бывает комбинированного типа. Каждый этот вид конструкции имеет право на существование. Выбор разновидности зависит от размеров бани и ваших требований к устройству.

Преимущества конструкции

Перед тем как приступить к изготовлению печи для бани своими руками из металла, следует сначала понять, нужно ли использовать этот материал.

Такие агрегаты обладают определенными преимуществами:

— Быстрый нагрев. Металл – отличный проводник тепла.

— Возможность сделать печь собственными руками из подручных материалов.

— Разные виды конструкций.

— Невысокая стоимость. Если учесть, что практически каждый человек может достать пустой газовый баллон, то такая конструкция может быть вообще бесплатной.

— Отсутствие возможности поражения человека угарным газом.

— Если вы используете для растопки недостаточно просушенную древесину, то задымление помещения отсутствует.

Эти преимущества делают металлические печи для бани популярными.
