Принцип работы этого агрегата
В отличие от обычного циркуляционного насоса для бассейна, так называемые тепловые насосы для крытых или открытых бассейнов перекачивают не воду, а низкопотенциальную энергию окружающей среды. Грунт, вода и воздух содержат некоторое количество тепла. С помощью специального сооружения эту энергию можно аккумулировать и использовать для бытовых нужд.
Более подробно принцип работы теплового насоса описан в следующем видеоролике:
Различные виды тепловых насосов для бассейна работают примерно по такому же принципу, как и обычный холодильник, отнимая тепло у источника и передавая его для обогрева. В качестве источника тепла может использоваться энергия:
- земли;
- грунтовых вод;
- природных или искусственных водоемов;
- воздуха и т. п.
Успешно используются для обогрева бассейнов установки типа «воздух-вода», которые получают тепло из окружающего воздуха. Поступая в систему, энергия с низким потенциалом проходит через конденсатор, испаритель и компрессор, после чего превращается в высокопотенциальную тепловую энергию, вполне пригодную для обогрева большого количества воды.
Принцип работы теплового насоса основан на том, чтобы аккумулировать низкопотенциальную энергию окружающей среды и преобразовать ее в тепловую энергию с высоким потенциалом, пригодным для использования в быту
Первое и самое очевидное преимущество теплового насоса вполне очевидно — это значительная экономия затрат на обогрев воды. Кроме того, сооружения этого типа успешно используются и для других нужд, например, для обогрева помещения крытого бассейна, а в летнее время — для кондиционирования воздуха. Тепловые насосы считаются более безопасными при использовании в условиях повышенной влажности, чем другое оборудование.
Самодельный тепловой насос – реально ли?
В случае с бассейном следует учесть:
- место, в котором расположен бассейн;
- наличие и степень надежности бассейна;
- объем купальной чаши;
- начальную температуру воды;
- оптимальную температуру воды для купания;
- наличие дополнительных факторов, влияющих на изменение температуры воды: обогрев воздуха в крытом сооружение, кондиционирование и т.п.
Чтобы рассчитать тепловые потери сооружения, некоторые специалисты рекомендуют использовать методику, изложенную в ДБН В.2.5-67: 2013. Мощность насоса должна на 30% превышать размеры тепловых потерь бассейна.
Эта схема позволяет составить представление о возможных потерях тепла в бассейне в зависимости от воздействия внешних факторов. Чем меньше эти потери, тем более эффективно будет работать тепловой насос
Расчеты эти довольно специфичны, их лучше поручить специалисту. Полезные рекомендации можно получить у опытных специалистов, которые занимаются производством или продажей тепловых насосов. Полезным при выборе теплового насоса будут также сведения о мощности теплообменника устройства.
Выбирая воздушный тепловой насос для подогрева воды в бассейне следует учитывать ряд факторов, которые влияют на степень тепловых потерь здания, например, наличие или отсутствие укрытия
Этот показатель отражает расход тепловой энергии для подогрева воды в бассейне за определенный промежуток времени.
- 1,16 – поправочный коэффициент тепловых потерь;
- ΔT – количество градусов, разделяющее начальный и конечный показатель температуры воды в бассейне, ºС;
- t – время работы устройства до тех пор, пока не будет достигнута необходимая температура воды, час;
- V – объем купальной чаши, куб. м.
Конечно, эта формула не учитывает ряда таких факторов, как влияние обогрева в помещении крытого бассейна, наличие кондиционирования воздуха, наличие утепления и т.п.
Но при выборе подходящей модели теплового насоса такой расчет может быть очень полезным. В ходе расчетов полезно учесть, что оптимальной для крытого бассейна считается температура воздуха 28 градусов, а температура воды – 24 градуса.
Если изготовить тепловой насос самостоятельно, можно значительно сэкономить, но эффективность таких устройств несколько ниже, чем у моделей промышленного изготовления. Сначала изготавливают отдельные элементы насоса, затем их соединяют в общую систему. Испаритель можно сделать из большого пластикового бака. Внутри устанавливают медный змеевик.
Для изготовления змеевика трубу из меди можно аккуратно намотать на газовый баллон или другой подходящий цилиндрический предмет, чтобы придать ей нужную форму. Таким же образом делают еще один змеевик – для испарителя. Этот элемент помещают внутри еще одного бака, на этот раз металлического, понадобятся сварочные работы.
Компрессор просто покупают или снимают с другого устройства, например, со сломанного кондиционера. Когда эти три устройства готовы, их соединяют в общую систему. Затем компрессор заправляют хладагентом. Остается соединить испаритель с вентилятором, который нагнетает воздух, а конденсатор – к системе подогрева воды в бассейне.
Значительно сложнее в устройстве тепловой насос типа вода-вода. Для его сооружения требуется наличие рядом с участком реки или естественного водоема, если их нет, то бурят скважины. Однако если получать энергию из воздуха невозможно по техническим причинам, этот вариант также будет полезен.
Типы тепловых насосов
Тепловые насосы делят на три основных типа по источнику низкопотенциальной энергии:
- Воздух.
- Грунт.
- Вода — источником могут быть грунтовые воды и водоемы на поверхности.
Для водяных систем отопления, которые более распространены, применяются такие виды тепловых насосов:
- воздух–вода;
- грунт-вода;
- вода-вода.
«Воздух-вода» — воздушный тип теплового насоса, обогревающий здание путем забора воздуха снаружи посредством внешнего блока. Работает по принципу кондиционера, только наоборот, преобразуя энергию воздуха в тепло. Такой теплонасос не требует больших затрат на установку, под него не нужно отводить участок земли и, тем более, бурить скважину. Однако, эффективность эксплуатации при низких температурах (-25ºС) снижается и требуется дополнительный источник тепловой энергии.
Устройство «грунт-вода» относится к геотермальным и производит забор тепла из земли с помощью коллектора, уложенного на глубину ниже промерзания грунта. Также здесь существует зависимость от площади участка и ландшафта, если коллектор расположен горизонтально. Для вертикального расположения потребуется бурить скважину.

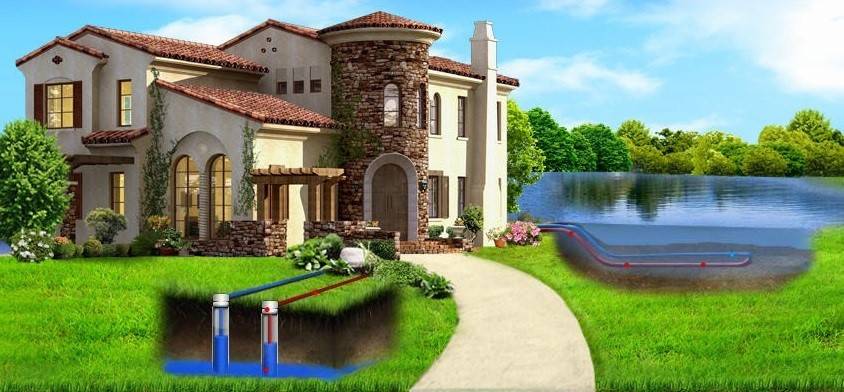

«Вода-вода» устанавливается там, где рядом есть водоем или грунтовые воды. В первом случае коллектор укладывается на дно водоема, во втором бурится скважина или несколько, если позволяет площадь участка. Иногда глубина пролегания подземных вод слишком большая, поэтому затраты на установку такого теплонасоса могут быть очень высоки.
Каждый тип теплового насоса имеет свои преимущества и недостатки, если здание находится далеко от водоема или грунтовые воды слишком глубоко, то «вода-вода» не подойдет. «Воздух-вода» будет актуален только в относительно теплых регионах, где температура воздуха в холодное время года не опускается ниже отметки -25º С.
Как работает такой насос?
Энергия есть везде, даже в тех объектах, которые кажутся нам исключительно холодными. Просто эта энергия имеет низкий потенциал. Тепловые насосы позволяют извлечь ее из окружающей среды и преобразовать в энергию с высоким потенциалом. В таком состоянии тепловую энергию можно использовать для обогрева.
Тепловые насосы, впрочем, как и холодильников, работают по принципу Карно. Холодильник перемещает тепловую энергию из камеры в окружающее пространство, чтобы создать эффект охлаждения, то тепловой насос работает в обратном направлении.
Такая система состоит из двух основных частей – наружной и внутренней, между ними находятся компрессор и испаритель. Итак, теплоноситель циркулирует по системе труб, которые находятся снаружи. При этом он поглощает энергию, рассеянную в толще земли, в воде или в воздухе, зависит от типа насоса.
Затем теплоноситель проходит через камеру испарителя, заполненного хладагентом (обычно – фреоном). Хладагент закипает при очень низкой температуре. Нагреваясь при контакте с тепловой энергией низкого потенциала, он переходит в газообразное состояние и поступает в компрессор.
На этой схеме наглядно показано устройство и принцип работы теплового насоса, который собирает тепло с низким потенциалом из окружающей среды и преобразует его в высокопотенциальную тепловую энергию (+)
Здесь газ разогревается и перемещается в конденсатор. Затем хладагент остывает, снова возвращаясь в жидкое состояние, а тепло, которое он собрал, поступает во внутреннюю систему обогрева, т.е. на отопительную систему дома или, в данном случае, бассейна. Цикл повторяется много раз.
Разумеется, для работы такой системы, а именно насосных агрегатов, понадобится некоторое количество электроэнергии, без доступа к которой система не сможет работать.
Но количество электричества, необходимое тепловому насосу, примерно в четыре раза меньше, чем затраты на прямой подогрев воды с помощью электрического нагревателя. При расходе менее 2,5 кВт мощности на работу электроэнергии тепловой насос может вырабатывать более 10 кВт тепловой энергии.
Что выгоднее – газовый котел или тепловой насос
Монтаж теплого оборудования для бассейна характеризуется высокой экономичностью, с которой не может сравниться ни одна из существующих тепловых станций. При сопоставлении газового котла и теплового насоса, можно отметить следующее:
- Зависимость от атмосферных условий. Воздушный обогревающий прибор способен нагреть бассейн при температуре до -15°С. При этом, эффективность обогрева заметно снижается после достижения этой границы. Поэтому большая часть агрегатов типа «воздух-вода», оборудуются электрическим тэном, чтобы компенсировать недостаток в тепловой энергии. Геотермальные устройства, как и газовые котлы, функционируют при любой температуре окружающей среды.
- Экономичность – в этом отношении наносное оборудование с функцией обогрева конкуренции не имеет. Максимальная теплоотдача газового конденсационного котла оставляет 95-105%. На практике это значит, что каждый киловатт выработанной энергии, при сжигании газа, дал 0,95-1,05 кВт тепла. Коэффициент теплоотдачи насосов составляет 5-8 единиц, то есть каждый кВт затраченной электроэнергии, производит 5-8 кВт тепла!
- Возможность всесезонного применения. Если насосы воздушного типа способны функционировать только при температуре до -18°С, то геотермальное оборудование работает и при -32°С. Газовый котел также хорошо функционирует при любых погодных изменениях.
В станах ЕС тепловые насосы в качестве альтернативных способов обогрева используются давно. Такие агрегаты можно применять для эффективного нагрева любых помещений, воды для бытовых и хозяйственных нужд, а также для бассейнов открытого и закрытого типов.
Как выбрать насос с подогревом?
Выбирая оптимальный насос теплового типа, чтобы организовать отопление бассейна, необходимо ориентироваться не только на мощность оборудования
Пристальное внимание удаляется и другим факторам:
- Размер. Место монтажа, как правило, выбирается заранее. Нужно убедиться, что выбранная модель подойдет по размеру в отведенное место, при этом останется свободное для обслуживания агрегата.
- Температура воздуха. Чем меньше перепад температур между воздухом снаружи и водой в бассейне, тем выше производительность и эффективность обогревающего прибора.
- Шумность. Во время работы устройство вибрирует и производит шум. Перед приобретением аппарата необходимо оценить уровень шума, который издают разные модели данного оборудования.
- Доступность запчастей. Если при поломке нужных для ремонта деталей нет в наличии поблизости, то их придется специально заказывать, оплачивать доставку и т.д. Поэтому нужно заранее предусмотреть наличие запасных частей в ближайших магазинах.
- Наличие автоматики. Автоматическое управление отдельных разновидностей насосов с обогревом позволяет изменять работу прибора с учетом разных показателей: наружной температуры, темпов остывания жидкости в бассейне, способности помещения сохранять тепло.
При этом на ценообразование больше всего влияет производительность насоса. Так, аппарат Zodiac, с мощностью 90 кВт, обойдется более чем в 3 млн. руб. Такой промышленный прибор окупится через 7-10 лет. Бюджетные тепловые установки стоят в несколько раз меньше. У той же компании, 5 кВт прибор оценивается всего в 97 000 руб., а аналог – Azuro в 70 000 руб.
Тепловые
Рабочее напряжение 220 В. Принцип работы тепловых нагревателей в корне отличается от рассмотренных ранее.
Электроэнергия расходуется не на нагрев, а на работу компрессора и электродвигателя вентилятора. В этом приборе осуществляется перекачка тепла из одной среды в другую.
Такая система нагрева воды успешно используется как в переносных, так и в стационарных бассейнах.
Выбор водонагревателя в первую очередь зависит от объема воды, которую нужно нагреть, и от конструкции бассейна. Если используется детский надувной бассейн, то вполне достаточно маломощного электрического нагревателя.
В случае, когда бассейн стационарный или большой каркасный, здесь предпочтение нужно отдавать мощным нагревателям, оборудованными котельными установками, которые абсолютно безопасны в работе.
Смотрите видео, в котором пользователь демонстрирует устройство эффективного солнечного нагревателя для бассейна, сделанного своими руками:
https://youtube.com/watch?v=oIQEh6UO104
Расчет мощности теплового насоса для бассейна
Существует формула для ориентировочного расчета необходимой мощности теплонасоса для бассейна. Она выглядит следующим образом:
Условные обозначения:
- P – мощность в киловаттах;
- 16 – коэффициент, делающий поправку на потерю тепла водой вследствие испарения;
- ΔT – разница между исходной и конечной температурой воды;
- t – время в часах, требуемое на разогрев воды в бассейне;
- V – объем воды в бассейне в метрах кубических.
Стоит понимать, что этот расчет достаточно приблизителен и усреднен. Данная формула не учитывает множество факторов, таких как температура воздуха в помещении или на улице, вентиляцию помещения и так далее. Для наиболее точного определения мощности теплонасоса для конкретного бассейна лучше проконсультироваться со специалистом.
Тепловые потери объекта
Чтобы правильно выбрать тепловой насос по мощности, необходимо определиться с тепловыми потерями бассейна, в котором будет установлен прибор.
В случае с бассейном следует учесть:
- место, в котором расположен бассейн;
- наличие и степень надежности бассейна;
- объем купальной чаши;
- начальную температуру воды;
- оптимальную температуру воды для купания;
- наличие дополнительных факторов, влияющих на изменение температуры воды: обогрев воздуха в крытом сооружение, кондиционирование и т.п.
Чтобы рассчитать тепловые потери сооружения, некоторые специалисты рекомендуют использовать методику, изложенную в ДБН В.2.5-67: 2013. Мощность насоса должна на 30% превышать размеры тепловых потерь бассейна.
Эта схема позволяет составить представление о возможных потерях тепла в бассейне в зависимости от воздействия внешних факторов. Чем меньше эти потери, тем более эффективно будет работать тепловой насос
Расчеты эти довольно специфичны, их лучше поручить специалисту. Полезные рекомендации можно получить у опытных специалистов, которые занимаются производством или продажей тепловых насосов. Полезным при выборе теплового насоса будут также сведения о мощности теплообменника устройства.
Выбирая воздушный тепловой насос для подогрева воды в бассейне следует учитывать ряд факторов, которые влияют на степень тепловых потерь здания, например, наличие или отсутствие укрытия
Этот показатель отражает расход тепловой энергии для подогрева воды в бассейне за определенный промежуток времени.
В упрощенном виде формула может выглядеть как:
P = 1.16 Х ΔT/t Х V (кВт)
Где:
- 1,16 – поправочный коэффициент тепловых потерь;
- ΔT – количество градусов, разделяющее начальный и конечный показатель температуры воды в бассейне, ºС;
- t – время работы устройства до тех пор, пока не будет достигнута необходимая температура воды, час;
- V – объем купальной чаши, куб. м.
Конечно, эта формула не учитывает ряда таких факторов, как влияние обогрева в помещении крытого бассейна, наличие кондиционирования воздуха, наличие утепления и т.п.
Но при выборе подходящей модели теплового насоса такой расчет может быть очень полезным. В ходе расчетов полезно учесть, что оптимальной для крытого бассейна считается температура воздуха 28 градусов, а температура воды – 24 градуса.
Разновидности тепловых насосов для обогрева воды
Источниками тепла для данных агрегатов могут выступать три среды: воздух, вода и грунт. Эти отличия и лежат в основе классификации тепловых насосов.

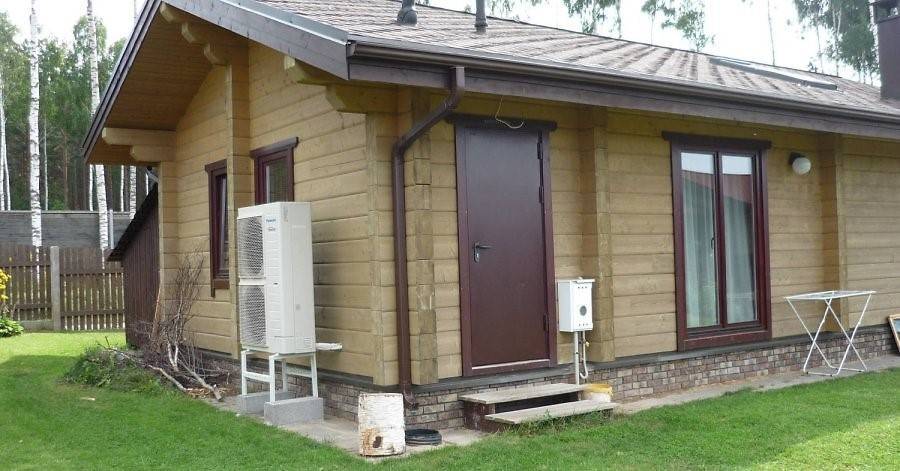

Тепловые насосы системы воздух-вода
Тепловой насос воздух-вода
Эта разновидность теплонасосов является самой простой и в то же время обладает самой низкой эффективностью. Внешний блок таких агрегатов представляет собой корпус с испарителем, оснащенный системой принудительного нагнетания воздуха. Вентилятор доставляет воздух к системе каналов с фреоном и далее происходит уже описанный процесс теплопередачи.
Основным недостатком таких агрегатов является высокая степень зависимости их производительности от температуры окружающего воздуха. Основная масса моделей может эффективно вырабатывать тепло при температуре воздуха до минус 15 градусов по Цельсию. Однако существуют модели, чей предел рабочих температур опускается до минус 32 градусов по Цельсию.
Тепловые насосы системы вода-вода
Эффективность таких агрегатов превосходит воздушные тепловые насосы по той причине, что используемая в качестве источника тепла вода всегда положительной температуры. Для этого теплообменник систем вода-вода погружается на дно водоема ниже уровня его замерзания. Такие агрегаты по эффективности сопоставимы с системами грунт-вода, но более просты в монтаже.
Для их установки не требуется бурить скважины, необходимо лишь наличие водоема, непромерзающего до самого дна. В качестве источника тепла могут быть также использованы грунтовые воды, в данном случае без земельных работ уже не обойтись.
Однако использование таких установок сопряжено с определенными рисками. В долгосрочной перспективе существует вероятность пересыхания водоема, либо обмеление его до такой степени, что в период морозов он начнет промерзать до самого дна. Грунтовые воды теоретически тоже могут уйти. В таком случае эффективность тепловых насосов системы вода-вода сводится на нет.
Тепловые насосы системы грунт-вода
Такие теплонасосы также именуются геотермальными. Как видно из названия, источником тепловой энергии для них является грунт. Они превосходят по эффективности воздушные тепловые насосы по причине аналогичной системам вода-вода. Процесс теплообмена в таких системах происходит ниже уровня замерзания грунта.
Эти агрегаты наиболее сложны в монтаже по сравнению с другими тепловыми насосами. Их установка почти всегда предполагает использование спецтехники для бурения скважин, что также влечет за собой дополнительные расходы. В свою очередь данные системы являются наиболее надежными.
Несмотря на то, что источник тепла, используемый системами грунт-вода всегда положительной температуры, эффективность теплообмена у них может варьироваться. Она зависит главным образом от показателей теплоотдачи грунтов. Наиболее подходят в этом плане твердые каменные породы. Напротив наименьшей эффективностью обладают песок и аналогичные сухие грунты.
Преимущества и недостатки тепловых насосов
К преимуществам тепловых насосов в первую очередь следует отнести экономичность: для передачи в систему отопления 1 кВтч тепловой энергии установке необходимо затратить всего 0,2-0,35 кВтч электроэнергии.
Так как преобразование тепловой энергии в электрическую на крупных электростанциях происходит с КПД до 50 %, эффективность использования топлива при применении тепловых насосов повышается. Упрощаются требования к системам вентиляции помещений и повышается уровень пожарной безопасности.
Все системы функционируют с использованием замкнутых контуров и практически не требуют эксплуатационных затрат, кроме стоимости электроэнергии, необходимой для работы оборудования.
Ещё одним преимуществом тепловых насосов является возможность переключения с режима отопления зимой на режим кондиционирования летом: просто вместо радиаторов к внешнему коллектору подключаются фэн-койлы или системы «холодный потолок».
Тепловой насос надёжен, его работой управляет автоматика. В процессе эксплуатации система не нуждается в специальном обслуживании, возможные манипуляции не требуют особых навыков и описаны в инструкции.
Важной особенностью системы является её сугубо индивидуальный характер для каждого потребителя, который заключается в оптимальном выборе стабильного источника низкопотенциальной энергии, расчете коэффициента преобразования, окупаемости и прочего. Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен. Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен
Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен.
К 2012 году в Японии работали более 3,5 миллионов установок, в Швеции около 500 тысяч домов обогревается тепловыми насосами.
Недостатки геотермальных тепловых насосов, используемых для отопления, — большую стоимость установленного оборудования, необходимость сложного и дорогого монтажа внешних подземных или подводных теплообменных контуров.
Недостаток воздушных тепловых насосов — более низкий коэффициент преобразования теплоты, связанный с низкой температурой кипения хладагента во внешнем «воздушном» испарителе. Общий недостаток тепловых насосов — сравнительно низкая температура нагреваемой воды, в большинстве не более +50 °С ^ +60 °С, причём, чем выше температура нагреваемой воды, тем меньше эффективность и надёжность теплового насоса.
Особенности монтажа устройства
Порядок подключения теплового насоса для бассейна зависит от особенностей конкретной модели. Поэтому перед началом работ следует внимательно изучить инструкцию изготовителя и точно соблюсти изложенные в ней требования и рекомендации. Обычно промышленные модели поставляются уже в собранном виде и с набором необходимых для установки комплектующих.
Схема функционирования теплового насоса, подключенного к бассейну:1 – Тепловой насос для бассейна2 – Дистанционное устройство управления3 – Чистая вода для бассейна4 – Циркуляционный насос5 – Байпас (обводной канал) и регулировочные клапаны6 – Труба подачи воды из бассейна7 – Фильтр
В ходе подключения понадобится установить пару труб, а также обеспечить электропитание. В систему обслуживания бассейна нагреватель устанавливают таким образом, чтобы он располагался после системы фильтрации и перед хлоратором.
Как показано на этой схеме, тепловой насос следует подключать после фильтра для воды, но перед устройством для ее хлорирования
Очень важно правильно выбрать место для установки оборудования. Обычно тепловой насос типа “воздух-вода” представляет собой агрегат внушительных размеров, напоминающий наружный блок сплит-системы кондиционера
Для установки воздушного теплового насоса необходимо выбрать достаточно просторное место, которое следует защитить от воздействия внешних факторов, например, с помощью навеса
Место для установки такого оборудования должно соответствовать следующим требованиям:
- хорошая вентиляция;
- отсутствие препятствия для передвижения воздушных масс;
- удаленность от открытого огня и других источников тепла;
- защита от воздействия внешних факторов окружающей среды: осадки, падающий сверху мусор и т.п.;
- доступность для технического обслуживания и необходимого ремонта.
Чаще всего тепловой насос устанавливают под навесом. Ради дополнительной защиты можно установить пару боковых стен, однако они никак не должны препятствовать воздушному потоку, который нагнетается вентиляторами.
Насос монтируют на металлической раме, основание должно быть строго горизонтальным. Это позволит минимизировать такие проблемы как вибрация и шум при работе прибора, а также защитит устройство от поломок.
Воздушный тепловой насос следует устанавливать на прочном и строго горизонтальном основании. Это позволит снизить вибрацию при его работе и уменьшить количество шума
При монтаже теплового насоса и подключении его к системе важно убедиться, что все его элементы чистые. Не помешает проверить и внутреннюю поверхность труб, с помощью которых осуществляется подключение
Все места соединения труб, по которым циркулирует вода, должны быть тщательно загерметизированы и проверены на наличие протечек. Чтобы вибрация от теплового насоса во время его работы не передавалась остальной системе, имеет смысл рассмотреть вариант подключения с использованием гибких шлангов.
Особого внимания потребует обеспечение электропитания теплового насоса. Оно должно полностью соответствовать правилам установки электрического оборудования с учетом всех требований пожарной безопасности.
Рядом с бассейном обычно сохраняется высокий уровень влажности, и вероятность контакта электрооборудования с водой существенно возрастает. Поэтому необходимо тщательно заизолировать все места электрических контактов, дополнительно защитив их от возможного контакта с влагой.
В схему подключения теплового насоса к электропитанию в обязательном порядке необходимо включить автоматические выключатели, которые снабжены датчиками, реагирующими на повышение температуры. Понадобятся также устройства защиты, которые предотвратят утечку тока.
Все токопроводящие узлы следует в обязательном порядке заземлить. Для подключения кабелей, как силовых, так и контрольных, понадобятся специальные клеммники. В инструкции производителя обычно указано необходимое сечение электрокабелей, через которые можно выполнять подключение оборудования к электропитанию.
Этих данных необходимо придерживаться. Сечение кабеля может быть больше рекомендованного, но никак не меньше.
Установка теплового насоса для подогрева воды в бассейне производится в соответствии с рекомендациями производителя. Обычно его устанавливают после системы очистки воды, но перед устройством хлорирования, если оно имеется
