Разновидности дымоходов для бани и способы их выбора

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива. Оптимальные характеристики дымоходов

Оптимальные характеристики дымоходов

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

• D – диаметр дымохода;
• Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Как устроен дымоход в дровяной печи для бани

Условно конструкцию можно распределить по 9 направлениям:

1. Если начинать с нижней части, то первым приходится сама печь. Благодаря ей нагревается вода, которая находится внутри.
2. Панель из минерита — защищает стены от горючих материалов.
3. Конвектор. Отбирает тепло из дымохода.
4. Шибер — регулирует тягу.
5. Адаптер стартовый. Обеспечивает переход в сэндвичи.
6. Потолочно проходной узел.
7. Дымоход сэндвич. Предотвращает попадание конденсата и снабжает дополнительной тепловой защитой.
8. Мастер-флеш — Герметизирует проход через крышу.
9. Оголовок — считается завершающим элементом.

Каким должен быть диаметр дымохода для банной печи

Конечно же, названный параметр должен быть правильно определён.  Если он будет больше, то дым, что по нему поднимается, подвергается быстрому остыванию. А это способствует образованию конденсата. Обычно такую информацию преподносят в инструкциях к устройству. Однако бывает, что её нет, и приходится соображать самому. Следующие аспекты вам в этом помогут. Показатель напрямую зависит как от мощности, так и от массы изделия.

Если же придерживаться стандартным пропорциям, то получаем следующие показатели:

• При мощности до 3, 5 кВт диаметр = 140*140 мм.
• 3, 5 — 5, 2 кВт — 140*200 мм.
• 5, 2 – 7, 2 кВт — 140*240 мм.

Стальные дымоходы одностенные

Стальные одноконтурные дымоходы могут быть использованы для загильзовки кирпичных дымоходов. Такая конструкция выдерживает до 1100 градусов, имеет хорошие показатели теплосбережения. Дымоход может быть изготовлен из зеркальной нержавейки, легированной стали с эмалевым покрытием (окрашенные), оцинкованной стали. Некоторые доборные элементы могут быть изготовлены из латуни. Лучшим материалом для изготовления дымоходов признана нержавеющая зеркальная сталь за ее высокие эксплуатационные и декоративные показатели.

Одностенные дымоходы

У стальных дымоходов множество преимуществ:

легкий монтаж;
отсутствие необходимости сооружения отдельного фундамента;
приемлемая стоимость;
возможность замены любых элементов системы дымоотведения;
простой уход. На гладких внутренних стенках меньше оседает сажа и конденсат, чистку можно проводить довольно редко (по сравнению с кирпичными дымоходами);
монтаж может выполняться в любых климатических поясах, температурный режим не влияет на условия эксплуатации дымохода из стали.

Недостаток состоит в возможности появлении коррозии и прогорании стенок из-за длительного воздействия очень высоких температур

Чтобы избежать подобных неприятностей, важно приобретать дымоход из стали с содержанием хрома не менее 17% (попросите данные о марки стали и спектральном анализе у продавца) и толщиной стенки от 0,6 до 1,5 мм

Таблица. Марки стали для дымоходов

Диаметры стальных дымоходов: от 80 до 300 м.

Диаметры стальных дымоходов

Таблица. Элементы дымохода, назначение

Элемент дымохода
Назначение, описание

Переход

Применяется при необходимости изменения диаметра дымохода

Адаптер ММ

При сборке дымохода «по конденсату» этот элемент служит переходником между печью и дымоходом. Устанавливается на патрубок меньшего диаметра с применением негорючего утеплителя (уплотнителя)

Адаптер ПП

Применяется для соединения выходного патрубка печи и дымохода. Для сборки по конденсату» или как переходной элемент со сборки «по дыму» на сборку «по конденсату»

Дымоход. Труба нержавеющая

Каждая следующая труба вставляется внутрь предыдущей. Сборка производится снизу вверх с использованием жаростойкого герметика (до1000 градусов). Дополнительно дымоход в местах стыка фиксируется хомутами, а через каждые 2 метра длины крепится к стенам кронштейнами

Важно, чтобы дымовой канал был расположен строго вертикально и имел длину, регламентированную СП 7.13130.2009, а также СНиП 41-01-2003

Шибер поворотный (заслонка)

Задвижка (шибер выдвижной)

Необходимы для возможности регулирования тяги. Элементы производятся разных диаметров для всех видов дымоходов

Устанавливается аналогично трубе дымохода до потолочной разделки

Дымоход-конвектор

Альтернативное название – экономайзер. Устанавливается на дымоход для уменьшения теплоптерь и сохранения тепла внутри помещения за счет постоянной циркуляции воздушных потоков сквозь контуры конвектора. Крепится через переходник к выходному патрубку печи.
Элемент может закрываться защитным декоративным кожухом из нержавейки или дополняться сеткой для укладки камней

Колено, 90 градусов

Если необходимо изменить направление движения продуктов сгорания либо в случаях, когда монтаж строго вертикального дымохода невозможен, применяется переходник «колено»

Колено, 135 градусов

Аналогично колену с углом 90 градусов

Тройник 90 градусов

Тройник 135 градусов

Тройники необходимы для организации вывода дымохода через стену. Тройник может быть дополнен «стаканом», позволяющим инспектировать состояние внутренних стенок дымохода и облегчающим прочистку, удаление мусора изнутри

Заглушка с отверстием

Предназначена для сбора конденсата и сажи. Диаметр выбирается исходя из номинального D тройника

Заглушка глухая, «по воде»

Для организации обслуживания дымохода, крепится к нижней части тройника

Заглушка с конденсатоотводом одностенная

Для отвода конденсата. Крепится к тройнику. Патрубок с резьбой необходим для подключения к канализации. Для ревизии и обслуживания заглушка снимается с тройника

Грибок

Улучшает тягу на 20%. Защищает от попадания в дымоход осадков, пыли

Экономайзер для печи

Декоративный кожух на экономайзер

Дымоход-конвектор в конструкции дымохода банной печи

Применение кирпича при возведении кладки

Традиционным вариантом дымохода можно назвать кирпичную кладку. Особенность этой конструкции заключается в необходимости возведения конструкции на момент возведения самого сооружения. Чаще всего кирпичная кладка имеет прямоугольную форму, что определяет накопление в углах сажи. Есть возможность провести создание круглой формы, но при проведении подобной работы возникают серьезные трудности. К достоинствам можно отнести:

1. Устойчивость к воздействию высокой температуры.
2. Конструкция обеспечивает дополнительную теплоотдачу, что снижает вероятность образования конденсата.
3. Довольно привлекательный внешний вид.
4. Высокая надежность и устойчивость к воздействию окружающей среды.

Но можно выделить и несколько существенных недостатков:

1. Возведение подобной конструкции требует весьма больших средств.
2. Из-за высокой пористости поверхности на ней накапливается весьма большое количество сажи. Именно поэтому возникают серьезные проблемы по чистке.
3. Большой вес. При рассмотрении кирпичной кладки следует учитывать тот момент, что конструкция оказывает весьма большое давление. Именно поэтому под печью и самим дымоходом должно быть создано прочное основание.
4. Из-за воздействия сажи и других продуктов горения, а также повышенной влажности некачественный материал разрушается. При нарушении технологии возведения конструкции она может разрушаться весьма быстро.

Кроме этого не стоит забывать о том, что в углах образуются сильные вихревые потоки, в результате чего возникают серьезные проблемы с тягой. Многие решают большинство проблем с кирпичной кладкой путем установки трубы из нержавеющей стали внутри кладки.

Дымоход двустенный, или сендвич, из нержавеющей стали

Такие дымоходы весьма популярны ввиду высокой устойчивости конструкции к кислотам и атмосферным воздействиям, высоким температурам

Дымоход легко собрать даже без помощников, но важно производить монтаж строго по инструкции, в противном случае находящийся между стенками утеплитель впитает конденсат, что приведет ко множеству негативных последствий

Дымоход сендвич

Если сравнивать классический стальной дымоход и сендвич, то последний отличается гораздо большей надежностью и долговечностью.

При покупке дымохода обращайте внимание на диаметр элементов (а он не должен быть меньше отводящего патрубка банной печи), марку стали и качество утеплителя. Лучшие варианты – каменная вата «Роквул» или «Изотерм»

Рекомендуемая плотность наполнителя – 120 кг/м3.  Толщина изоляции не менее 40 мм.

Все изделия должны быть индивидуально упакованы и транспортироваться в вертикальном положении.

Таблица. Элементы дымохода сендвич

Крепление растяжек к дымоходу сэндвич

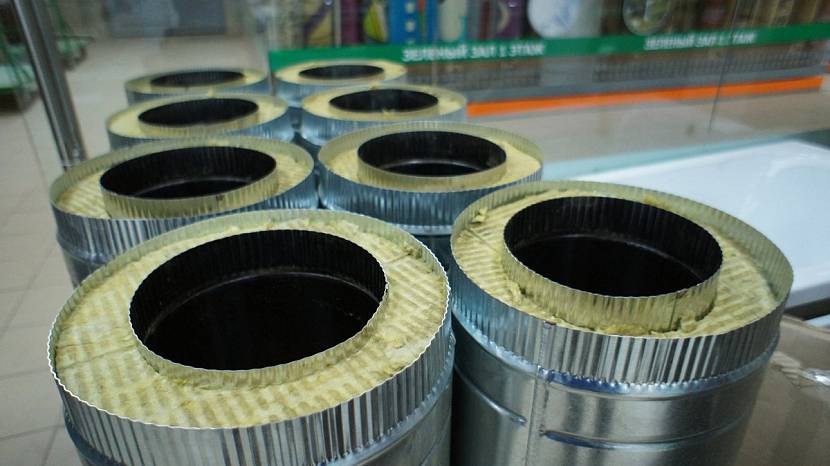

Виды сэндвич труб для бани

Сэндвич труба для бани состоит из двух труб разного диаметра, вставленных одна в другую. Промежуток между ними заполнен теплоизолирующим веществом. Теплоизолятор может быть минеральноватный, асбестовый, керамзит или любой другой теплоизолятор, который выдерживает температуры более 800оС. Сэндвич трубы бывают разного диаметра, бывает еще и различная толщина слоя теплоизоляции.

Сэндвич трубы для бани

Сэндвич трубы делают длиной в 1 метр. Это удобно: выбрав/изготовив нужные элементы можно легко собрать требуемую конфигурацию дымохода. Такие отрезки удобны в монтаже – их просто поднимать, устанавливать и корректировать их положение.

Куски сэндвич труб соединяются между собой так, чтобы верхняя труба надевалась на нижнюю

Обратите на это внимание! Не наоборот. Чтобы было удобнее все собирать, одну из сторон делают чуть меньшего диаметра

Делать это могут уменьшая диаметр вальцеванием или формируя гофрированный край

Какой из них выберете — не столь важно требуется выполнить одно условие – герметичность соединения

Сэндвич трубы для бани из полированной нержавейки

Чтобы обеспечить герметичность, соединения труб промазывают жаростойким герметиком. Но чтобы была возможность при необходимости этот дымоход разобрать, наносят герметик не на боковые стенки, а на торец вставляемой трубы. Тогда и герметичность будет, и можно будет расшатав два фрагмента разъединить их. Если же намазать боковую часть стыка, разобрать его не разрушив удается крайне редко.

Материал для дымохода в бане

Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.

Стальной дымоход

Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более

При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры

Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

Керамический дымоход для бани

Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.

Стеклянный дымоход

Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.

Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.

Подводя итог сказанному, можно прийти к выводу:

·         Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.

·         Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.

·         Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.

·         Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.

·         Дымоходные каналы из асбестоцемента строить нельзя.

Преимущества дымоходов из сэндвич-каналов

Металлические трубопроводы используются уже десятки лет для отвода дыма от печных устройств. Это объясняется их оптимальным сечением для прохождения продуктов горения. Они имеют гладкую поверхность внутри, не препятствующую отводу газов. На их ровных стенках меньше накапливается сажа. Помимо этого, монтажные работы проводятся при использовании крупных деталей. Поэтому установка сэндвич дымохода выполняется проще и быстрее по сравнению с кладкой канала из кирпича.

Использование двухконтурных изделий для отвода дыма также отличается следующими плюсами:

• внешняя поверхность труб меньше нагревается благодаря наличию теплоизоляционной прослойки между двумя контурами;
• рабочая температура отводящих газов может достигать 850 градусов;
• повышается уровень пожарной безопасности строения;
• отсутствуют шумы при удалении дыма.

Использование нержавеющей стали при изготовлении сэндвич труб повышает стойкость дымоходов перед коррозией. Ведь её возникновению хорошо способствуют отводящиеся агрессивные газы.

Дымоходные сэндвич-детали из нержавейки обладают высокой коррозионной стойкостьюИсточник roof-tops.ru

По сравнению с обычными металлическими дымоходами каналы из сэндвич-труб обладают улучшенными техническими характеристиками и обеспечивают более высокий уровень пожарной безопасности. Благодаря конструкции удалось достичь минимального образования конденсата при удалении дыма через двухконтурные изделия.

Сэндвич-дымоход отличается устойчивой тягой за счёт более ровной внутренней температуры по всей длине канала. Кроме того, наружный контур сильно не нагревается. Поэтому при соприкосновении человек не получит ожог за исключением контакта с начальным участком дымохода возле нагревательного устройства. Ведь в этой точке даже внешняя термоизолированная стенка конструкции сильно нагревается. Поэтому она опасна для человека и даже может стать причиной пожара в бане.

Нижний сильно нагревающийся участок сэндвич дымохода возле печкиИсточник topijar.ru

Ещё одним преимуществом является срок службы сэндвич трубы для дымохода. Её долговечность составляет 15-20 лет при соблюдении технологии монтажа.

Соблюдение пожарной безопасности

Даже при хорошей теплоизоляции не избежать сильного нагрева внешней поверхности дымохода. Температура в 300 градусов может легко воспламенить сухое дерево. Поэтому процесс возведения сооружения из сэндвич-труб требует строгого соблюдения техники пожарной безопасности:

Запрещается устанавливать устройство около горючих материалов.
Такая система должна находиться на расстоянии 25 см от любой легковоспламеняющейся поверхности

Если температура нагрева ниже, этот промежуток может быть уменьшен, но важно, чтобы он оставался в пределах 10 см.
Лучшей теплоизоляцией считается воздух. Не требуется засыпать короб, через который проходит дымовой канал, керамзитом или заполнять его минеральной ватой.
При монтаже подобного сооружения на крыше кроме нагрева трубы необходимо учитывать направление потока горячего воздуха и летящих искр.
Возвышение цилиндрического изделия над коньком, если кровля сделана из пожароопасного материала, должно быть более 1 м.

Этапы монтажа дымохода из термотруб

После заключения договора, разработки проекта и его утверждения заказчиком строительной компанией будет проложен дымоход в стене или крыше поэтапно:

• На печной патрубок надевается переходник. Он смазывается герметиком, способным выдерживать температуру минимум 1000 градусов. Переходной элемент для надёжности закрепляется с помощью хомута из металла.
• Устанавливается отрезок одностенной трубы, чтобы предотвратить перегрев сэндвича, который при воздействии высокой температуры превращается в камень. Это приводит к выходу из строя дымохода.
• На одностенную трубную деталь монтируется каменка или металлическая ёмкость для подогрева воды.

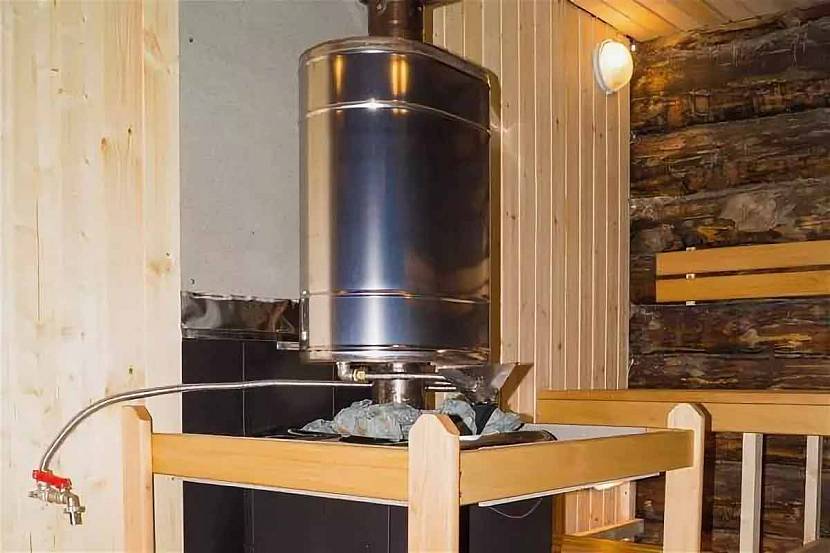

Металлический бак для подогрева воды в бане над печьюИсточник pechimax.ru

• Если выполняется установка дымохода через стену в деревянном доме, бане или другом строение, создаётся с 3-градусным уклоном в сторону улицы участок дымоотвода длиною не более 1000 мм.
• В стене подготавливается отверстие для вывода дымохода. Его диаметр всегда больше сечения сэндвич трубы. Если стена создана из горючего материала, тогда зазор между дымоотводящим каналом и несущей конструкцией составляет минимум 200 мм. Часто создаётся квадратное отверстие размером 400*400 мм.
• Стенки проёма закрываются базальтовым картоном.
• Устанавливается проходной узел дымохода через стену в заводском исполнении.

Проходной блок в виде коробаИсточник masterweld.ru

• В проходной блок вставляется сэндвич-труба.
• Пустое пространство детали для проходки заполняется минеральной ватой.
• Узел прохода трубы через стену закрывается декоративной розеткой или пластиной из металла.
• Видимые щели заполняются с помощью герметика.

• Закрепляется кронштейн с опорной пластиной на внешней поверхности стены в месте выхода дымохода. Производители нередко изготавливают этот узел вместе с ревизионным элементом.
• Выполняется крепление дымохода вдоль стены в вертикальном направлении. Сэндвич трубы соединяются между собой «по дыму» и «по конденсату». В первом случае изделия раструбом надеваются на суженные торцы, а во втором – стыки выполняются наоборот.

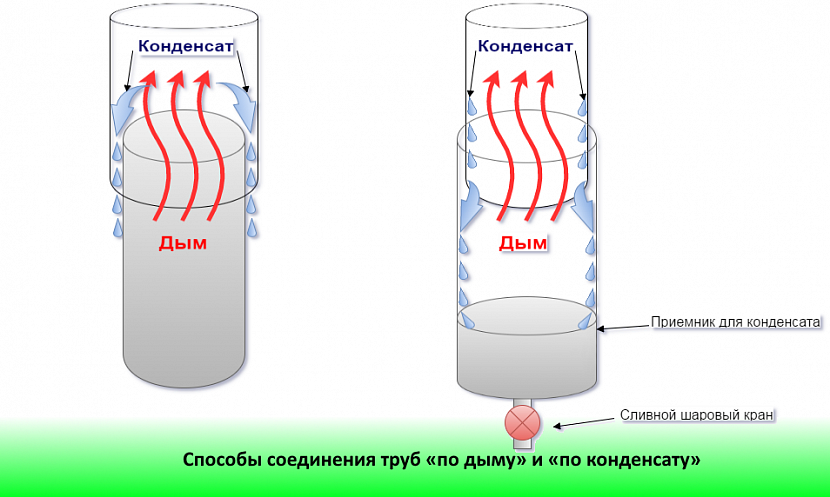

Способы соединения труб «по дыму» и «по конденсату»Источник obustroeno.com

Разобраться в принципах создания соединений «по дыму» и «по конденсату» поможет видеоматериал:

Монтажный процесс завершается установкой конуса требуемой высоты и выбранного оголовка. Если последний участок имеет большую длину, на нем закрепляется хомут с проушинами. Это изделие позволяет зафиксировать конечный отрезок дымохода с помощью растяжек, которые закрепляются на неподвижных прочных деталях крыши.

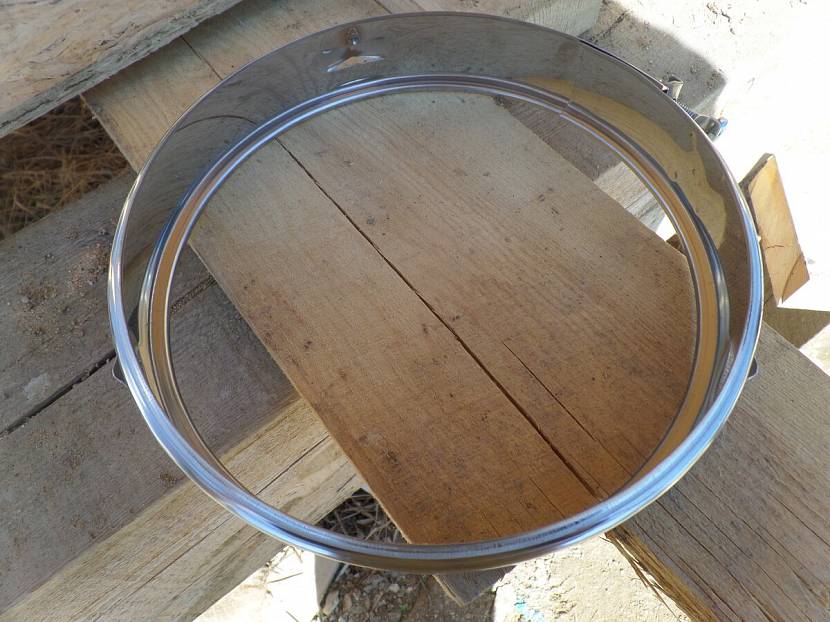

Специальный хомут под растяжкиИсточник yandex.net

Заключение

Сэндвич трубы позволяют смонтировать профессионалам практичный и эффективный дымоход от печи. В зависимости от планировки бани установка его основной части выполняется внутри или снаружи строения.

Продуманная конструкция двухконтурных труб с теплоизоляционным материалом позволяет быстро собирать дымоход по заранее разработанной схеме как конструктор. Тем более производители выпускают все необходимые сэндвич-элементы для сборки дымоотводящего канала.

Для создания эффективного сэндвич-дымохода требуется пригласить специалистов, обладающих навыками, аккуратностью и опытом выполнения работ на земле и высоте. Помощь профессионалов позволит собрать систему, которая не станет причиной пожара.

Источник

Установка внутреннего дымохода

Внутренний дымоход схож с наружным аналогом. Все соединения выполняются посредством хомутов и герметика. Среди отличий монтажа:

Лист изоляции укладывается на свое место сразу, на него ставится печь. К патрубку подсоединяют трубу с одной стенкой или экономайзер
К прямому элементу подключают шибер, водонагревательный бак, дымовую заслонку, сетку-каменку.
Детали монтируются гофрированной частью вниз, чтобы внутренний элемент перекрывал стенку нижнего отсека

Это позволит обезопасить утеплитель от попадания капель конденсата.
Важной стадией установки дымохода является правильное обустройство ходов сквозь перекрытия и крышу.

Основные этапы работ

Последовательность монтажа внутреннего дымохода:

1. Размечается схема будущей печной трубы на потолке.
2. Обустраивается проход согласно стандартам и требованиям СНиП.
3. Делается квадратное отверстие.
4. На прямую часть надевается специальный разделительный короб.
5. Между вертикальными стенами и выпиленным гнездом оставляют около 20 миллиметров свободного пространства.
6. Дымоход наращивается дополнительным вертикальным сегментом.
7. Короб прикладывают к потолочной обшивке и фиксируют.
8. На чердаке вокруг разделительной детали устилают базальтовый картон, а во внутренней части — керамзит или минвату.

Вывод дымохода через чердак на крышуИсточник uteplovdome.ru
