Как соединять электрические кабели
И здесь существуют стандарты, нарушать которые запрещается. Каждая жила кабеля имеет свою расцветку, посмотрите на таблицу.
Буквенная и цветовая маркировка токопроводящих жил
Проще говоря, для однофазной схемы синий цвет нужно подсоединять к «нулю», коричневый к «фазе», а зелено-желтый к «земле»
Это очень важное правило, всегда его соблюдайте. В противном случае можно не только запутаться в проводах, но и подвергнуть опасности электрика, выполняющего ремонт проводки
Соединение проводов
В настоящее время использование алюминиевых токопроводящих жил для внутренней разводки запрещено, но в старых банях такие кабели существует.
Желательно пользоваться электрической арматурой, имеющей специальные клеммники. Если таковых не найти, то все места скруток нужно надежно изолировать и разводить по разным углам монтажных коробок.
Нормативы ПУЭ
ПУЭ – это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.
ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.
Начнем с электрощитка
Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:
О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:
Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:
От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным – сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.
Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).
В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:
Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:
СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа – только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.
Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:
Розетки внутри моечной и парилки запрещены следующим пунктом:
Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:
Напоследок упомянем пункт, касающийся выравнивания потенциалов:
Особенность парной
Парная в бане – это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.
ВАЖНО! Самый главный запрет – внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.. Да, внутри парилки обычной бани из электрических приборов – только осветительные
А выключатели для ламп – снаружи
Да, внутри парилки обычной бани из электрических приборов – только осветительные. А выключатели для ламп – снаружи.
Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.
Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи – в следующей главе.
Особенность бани с электропечью
Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется – в нее входят все приборы за исключением осветительных.
ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра – 8-12 кВт.
Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.
Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.
СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

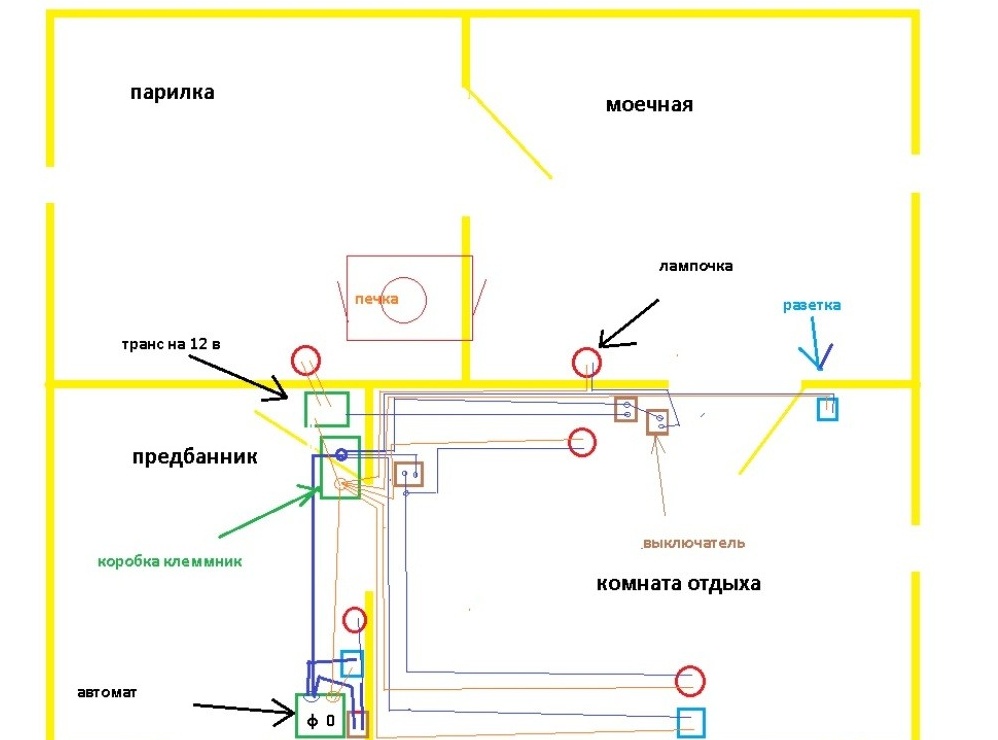

Схема сети для бани
Итак, как уже прекрасно знаем, щитки, а также все приборы должны размещаться только в закрытых и герметичных от пара и в целом влаги, помещений. Эти требования продиктованы не только банальной пожарной безопасностью, но и высокими требованиями к самой проводке, в подобных условиях, когда возникает воздействие на кабели или приборы, на контурах начинаются окислительные процессы. То есть буквально за несколько периодов электрика может выйти из строя.
Также, интересное наблюдение, современная душевая кабина, в которой уже идет встроенный модуль обогрева, не должна вызывать у вас опасения. Производители еще на момент производства хорошенько позаботились о защите, поэтому устанавливать душевые разрешается даже в моечных зонах.
Что касаемо осветительных деталей, то помните, что корпус должен быть только из металла, а вот, защитный плафон, только стеклянный. Никаких пластмасс здесь не допускается. Установка освещения допустима только на стенах, и то, имейте в виду, что не под самым потолком. Как прекрасно понимаем, пар изначально поднимается вверх.
Теперь разберемся с тем, как быть с питающим трансформатором. Имейте в виду, что он рассчитывается на 220 В. И устанавливается только в полностью не проницаемом помещении влагой. В зонах помывочной и парилки, разрешается проводить сеть только 12 В. И помните, что никаких розеток. Хотя есть выдержки из правил, согласно которым разрешается проводить и 42 В., но если планируется установка освещения в 36 В.
Также не следует пренебрегать и другими правилами безопасности, к примеру, обязательно укладывайте заземляющий контур. Помимо этого, в щитовой необходимо предусмотреть дифференциальный «автомат», или УЗО, где утечка не должна превышать 3 мА. В случаях, когда по техническим возможностям, установка подобных деталей невозможно, в щитовой в обязательном порядке следует установить Т220/12.
Помните, что если у вас электрический камин или котел, то датчики для него нужны только низковольтные, и расстояние должно не превышать метра от полов. Отдельный щит для контроля и управления датчиками устанавливается в защищенном месте. Кстати, многие задумываются, а как подключить каменку без розеток. Здесь все просто, идет один прямой кабель от щита.
Выбор проводов и электроприборов для бани
При выборе проводов для электрической проводки следует учитывать размер сечения и материал токопроводящей жилы.
Парилка и моечная
Для этих помещений предназначены кабели или провода, изоляция которых способна выдерживать предельную температуру нагрева до 200 градусов. Здесь может использоваться только жаропрочный провод с сердцевиной из меди:
- Многопроволочный (гибкий) – до 185 градусов.
- Одиночный и многопроволочный (гибкий) – до 205 градусов.
- Импортный (гибкий) – до 200 градусов.
Предбанник, раздевалка, комната для отдыха
В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.
Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.
Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.
Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.
Питающая линия
Сложив мощности электроприборов, получаем суммарную ее величину. По ней рассчитывается общий потребляемый ток.
При однофазной нагрузке:
При трехфазной нагрузке:
По этому току выбираем сечение проводников питающей линии, накинув процентов 10-20 на возможное увеличение нагрузки. Но сначала определяемся, как будем доставлять электричество до бани.

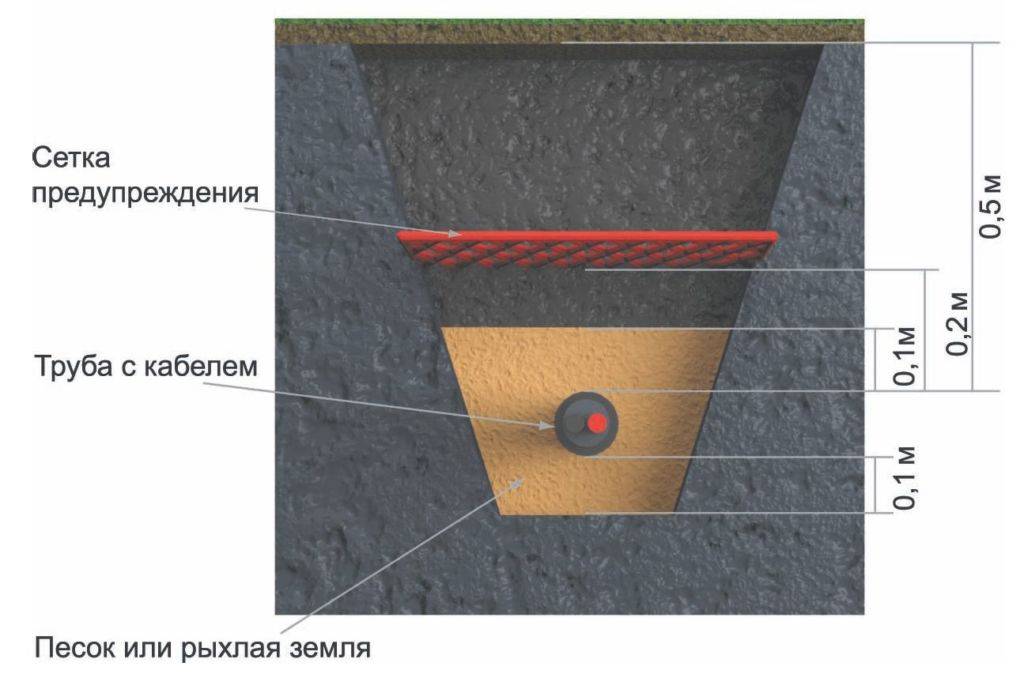

Есть два способа. Первый – проложить кабель в земле, второй – протянуть воздушную линию самонесущим изолированным проводом (СИП).
Первый способ является очень эстетичным. Он, в отличие от прокладки по воздуху, не портит внешний вид участка. Кабеля не видно, так как он спрятан под землей.
Но он дороже и сложнее. Кабель для прокладки нужен обязательно бронированный, марки изделий, используемых для внутренней электропроводки зданий, не подойдут. Связано это с тем, что он проходит в земле, являющейся не только агрессивной средой, разрушающей изоляцию, но и склонной к движению. Грунт, особенно весной, способен смещаться, все его перемещения передаются кабельным линиям, испытывающим при этом усилия на излом.
Если вводной щиток находится внутри дома, то кабель на баню придется заводить туда. Под фундаментом (если в нем заранее не заложены трубы для прокладки) это сделать не получится. Значит, кабель пойдет по стене, пройдет сквозь нее и должен будет добраться до щитка. Иногда выполнить это эстетично не реально.
Но еще менее эстетично может выглядеть воздушная линия. К тому же при ее планировании стоит учитывать расположения деревьев на участке, а также не стоит ее прокладывать близко к другим линиям, чтобы она не помешала электрикам при ремонте. Но этот способ будет, несомненно, проще и дешевле.

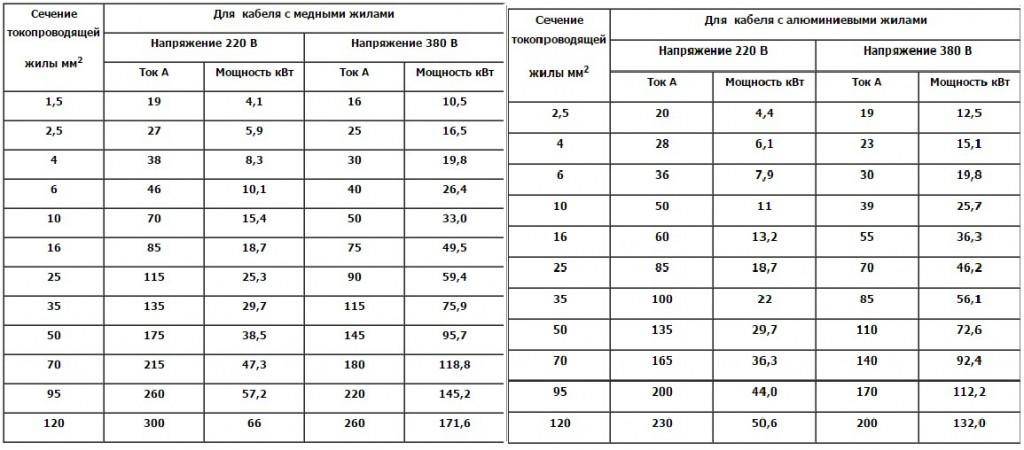

Теперь выбираем сечение проводников линии. Сделать это можно по этой таблице или при помощи специального калькулятора.
При выборе величины тока или мощности округляем в сторону ближайшего большего значения из таблицы. Допускается применение алюминиевого кабеля сечением 16 мм2 и более, при меньшем сечении используется только медь.
Начало начал: выполнение проекта
Нет, вам не потребуется пользоваться услугами специализированной проектной организации, оформлять разрешительные документы или приглашать инспектора перед вводом в действие электропроводки бани. Если, конечно, она не находится за границами вашего участка, что является редкостью. Баня – это отдельное строение, питаться она будет по отдельной линии, подключенной к вашему вводному щитку после узла учета. А это означает отсутствие необходимости каких-либо согласований.
Но проект необходим. Вот пошаговая инструкция для его выполнения:
- составить список нагрузок помещений бани, решить, будут ли они разбиты по группам;
- определиться, как провести электричество от вводного щитка дома к бане – кабелем в земле или воздушной линией.
- выбрать сечение для питающей линии;
- выбрать место, где устроить контур заземления;
- решить, нужен ли распределительный щиток;
- выбрать защитные аппараты (автоматические выключатели и УЗО);
- составить схему электропроводки;
- выбрать марки розеток, выключателей, светильников, обогревателей.
Шаг 1: Баня с парной и мойкой: пол
Почему здесь говорится не только о парной, но и о мойке? Потому что при определенном устройстве полов можно не делать отдельный слив для каждого из этих помещений. Но обо всем по порядку.
В парной, особенно русской, воды на полу бывает достаточно, чтобы появилась в необходимости ее отвода. Делается это стандартно двумя способами слива и двумя локациями отвода.
Пол может быть ровный (без наклона), но между его досками будут зазоры – именно через них будет уходить использованная вода. В этом случае пол называется .
Пол может быть под наклоном и без щелей между досками. В этом случае воде положено скатываться в самый низ, где ее ждет сливное отверстие, уводящее в подпол. В этом случае он называется «».
То, что находится в подполе, различается устройством: это может быть дренажная подушка для поглощения и распределения воды, которая без затей сливается прямо под баню. Это может быть бетонный скат, повторяющий идею стекания воды к сливному отверстию, откуда она по трубе отводится за пределы бани – в септик или дренажное поле. Эти два варианта используются при устройстве проливного пола.
Для сухого нет нужды в бетонной стяжке – вода уходит в трапик, а оттуда – по трубе – тоже в септик или дренажное поле.
Для первого варианта необходимо удостовериться в том, что баня стоит на песчаных или близким к ним по дренажным свойствам почвам, затем устроить под ней подушку из песка и гравия в границах парной и мойки.
Для этого убирается полностью слой почвы из подпола, затем засыпается 10-15 см песка, а поверх него – слой гравия.
Устройство бетонной стяжки для второго случая гораздо более трудоемко и затратно в финансовом плане.
Первым делом копаете траншею под канализационную трубу. Далее устраивается бетонный трапик – резервуар для сливных вод. В нем проделывается отверстие для канализационной трубы, которая должна идти под наклоном в несколько градусов.
Следующим этапом нужно проделать ту же работу по созданию песчаной подушки, но без гравия, при этом песок проливается водой и утрамбовывается.
ВАЖНО! Утрамбовывание гарантирует, что бетон потом не треснет от деформаций подушки.
Далее на него кладется слой гидроизоляции, например рубероид, причем с заходом листов на цоколь фундамента (если он ленточный). Листы кладутся внахлест 10 см, потом запаиваются мастикой.
Поверх гидроизоляции можно положить слой термоизоляции. К примеру, это может быть пенопласт 50 мм. На плиты пенопласта нужно уложить армирующую сетку с диаметром проволоки 5 мм.
А вот дальше заливается стяжка, причем, так как нужен небольшой скат, она делается под наклоном. Для этого могут использоваться промышленные или самодельные маяки.
Это были два подпола для проливного пола. Сам проливной пол состоит из досок, которые крепятся к обвязке фундамента. При этом щель должна быть не только между соседними досками, но и между досками и стеной. Там и там она может быть равна 10 мм.
Сухой пол может быть деревянным или керамическим, из плитки. Плиточный кладется сразу на бетонную стяжку, устроенную идентично той, что описывалась выше.
Деревянный сухой пол делается из шпунтованной доски, но вся конструкция целиком может не иметь контакта с основанием подпола, потому что крепится на лагах, а лаги – к обвязке фундамента.
Если есть необходимость в утеплении, то снизу к лагам подшиваются доски, на которые потом укладывается слой гидроизоляции и утеплитель, после чего все снова закрывается гидроизоляцией и зашивается сверху черновым и чистовым полом.
НА ЗАМЕТКУ! Наклон чистового пола делается за счет подравнивания верхней части лаг. И не забывайте, что между досками пола и стеной всегда оставляется зазор в 1 см.
Теперь, когда устройство пола парной в бане своими руками описано, можно переходить к стенам и потолку.
Дополнительные материалы по полам:
- Из чего лучше сделать пол в парилке: советы, инструкции, схемы и видео
Электричество в бане: группы потребителей
Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.
Есть два варианта:
- либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
- либо по однородности – все розетки, все светильники, все силовые установки.
СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.
В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.
Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.
Под вагонкой
По правилам ПУЭ, если вы еще помните, в деревянных строениях настоятельно рекомендуется делать открытую проводку. Однако вагонка используется и в деревянных, и во всех остальных банях – привычны мы к деревянному интерьеру.
Поэтому давайте условимся, что электропроводка в бане под вагонкой уместна только в том случае, если она построена не из сруба или бруса. Предположим, что у нас кирпичная или блочная баня.
В этом случае скрытая проводка допускается, как и использование пластиковой гофры (на всякий случай уточним, что есть негорючие разновидности гофры).
Есть еще металлическая, применение которой строго не рекомендуется во влажных помещениях согласно ПУЭ. Но тут надо думать: с одной стороны, в бане везде(!) повышенная влажность во время процедур, с другой стороны – ее не сравнить с влажностью в моечной или парилке.
Поэтому, если металлический рукав под штукатуркой, которая под вагонкой, а само помещение – не моечная и не парная, то почему бы и нет? Особенно, если у вас хорошо сделана вентиляция, и промежуток между стеной и вагонкой нормально проветривается.
Обычно проводку в кирпичных или блочных строениях ведут под слоем штукатурки. Причем слой ее должен быть никак не меньше 10 мм.
Особенности прокладки кабеля в зависимости от материала бани
Рекомендуется учесть следующие требования пожарной безопасности:
- От распределительного щита должен идти только целый провод. Никаких кусков, промежуточного крепежа быть не может.
- Проводить кабель прямо над печкой запрещено.
- При проводке рекомендуется применять защитное зануление.
- Жилы проводов между собой соединяют пайкой или сваркой. Скрутки недопустимы.
- Кабель не должен проходить рядом с окнами, дверьми, отопительными батареями.
- При установке бойлера, стиральной машины обязательно предусматривается заземление.
- Не используются проводники в металлических оболочках.
- Разводить кабели от распределительной коробки можно только строго горизонтально или вертикально.
Разберем нюансы укладки проводки в русских банях из разного материала.
В кирпичной
В кирпичных строениях применяется скрытый способ монтажа проводки. В стенах выдалбливаются каналы, в которые укладывается кабель и маскируется слоем штукатурки. Процесс трудозатратен, но пожаробезопасен.
Минус заключается в том, что, чтобы выявить поломку, придется портить отделку.
В деревянной
Нельзя укладывать кабеля внутрь пластиковых труб. Запрещено укладывать кабель под полом или между перекрытиями. Все провода могут идти сверху стены. Для маскировки можно использовать кабель-канал под цвет отделки помещения, но электрики советуют избегать таких решений.
В бане из блоков
В банях из пенобетона, газобетона, шлакоблока укладка проводки выполняется скрытым способом аналогично такому в кирпичных строениях.
Общие требования
Какие существуют общие требования к проводке в бане?
Размещение светильников, выключателей и розеток должно осуществляться по зонам, разбивка делается на основании требований ГОСТ Р 50571.12-96. В первой зоне категорически запрещено не только устанавливать какое-либо электрическое оборудование, но и прокладывать линии кабелей. Здесь строятся печи для отопления помещений, устанавливаются умывальники, душевые и т. д. Вторая зона самая безопасная по условиям эксплуатации оборудования, в ней меньше всего ограничений и дополнительных требований. В третьей и четвертой зонах допускается прокладывать кабели с устойчивостью изоляции не менее +170°С.
Размещение светильников, выключателей и розеток должно осуществляться по зонам
В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования
Для монтажа электрической проводки в банях категорически запрещается использовать универсальные плоские провода (ПУНП).
ПУНП трехжильный
Дело в том, что для этих проводов до сих пор не разработаны государственные стандарты, каждое предприятие имеет право пользоваться своими техническими условиями (ТУ). Как показывает объективный анализ рынка, все провода ПУНП по ТУ в той или иной степени не отвечают требованиям ГОСТа 22483-77, регламентирующего электрическое сопротивление токопроводящей жилы. Количество пожаров, возникших по причине этих кабелей, превышает 65% от всех чрезвычайных ситуаций из-за электрического оборудования.
Как выбрать кабель или провод для бани
-
Устанавливать розетки в парилках строго запрещается, выключатель освещения также желательно монтировать в тамбуре или зоне отдыха.
Устанавливать розетки в парилках строго запрещается
