Как сделать фундамент под печь в баню? Рассматриваем основные варианты

Установка железной печи: выбор основания

Никто не ставит металлическую печь просто на банный пол. И вот почему: штука это тяжелая, а потому просто на полу стала бы проседать со временем. И делала бы это неравномерно. А когда печь стоит неровно, она может треснуть. Поэтому под нее делают или кирпичное основание, или даже отдельный фундамент с выверенными уровнем горизонталями, чтобы не допустить разрушения печи.

Чтобы определиться с тем, нужно вам облегченное или полноценное основание, вы должны предварительно сделать расчет массы печи со всем ей причитающимся. Как это сделать вы узнаете из нашей статьи – повторяться неохота, а там все подробно расписано.

Фундамент под кирпичную печь

Вес такой печи обычно очень большой (в сыром виде до 8 тонн и до 4 тонн в сухом), потому и основание должно быть солидным. Чтобы примерно рассчитать вес, можно вес одного кирпича умножить на его количество и добавить 40% на вес раствора (у глиняного раствора вес очень большой). Есть и еще одна особенность: фундамент для кирпичной печи нельзя располагать вблизи стен, он должен отстоять от основных конструкций не менее чем на 0,5 метра.

Размеры

Размеры фундамента под кирпичную печь должны быть больше ее габаритов не меньше, чем на 10-15 см. Но это — при низком расположении грунтовых вод. Тогда для большей устойчивости основание можно заглублять настолько, насколько требует вес или степень пучения грунтов.  Например, на супесчаных почвах для кирпичной  печи средних размеров достаточно фундамент заглубить на 80 см. Если же грунт суглинок или глина, то придется закапываться ниже уровня промерзания грунта. В общем случае глубина печного основания равна глубине основания здания.

Если подпочвенные воды близко, придется заглублять его по-минимуму. Чтобы в этом случае добиться нормальной устойчивости, делают фундамент намного больше в длину и ширину.

Фундамент на сваях

Тяжелую кирпичную печь на непучнистых грунтах  можно поставить на железобетонную плиту толщиной 15 см (плита должна быть монолитная, т.е. без пустот).

Для повышения устойчивости такого основания желательно сделать сваи. Их можно изготовить из асбестоцементных труб, усиленных арматурой и заполненных бетоном. В качестве опалубки (вместо труб) можно использовать листы рубероида, толя и т.п. которые  сворачивают в трубку. Их также армируют, затем заливают бетоном, делают подсыпку. Изготовление свай один в один повторяет технологию устройства свайного фундамента.

Схема фундамента для печи из железобетонной печи на сваях

Один из вариантов – использование металлических винтовых свай.  За счет наличия специальных лопастей они вкручиваются в грунт, что ускоряет процесс. Их недостаток – цена и большое количество некачественных изделий. Достоинства: быстрота установки и уплотнение грунта, которое происходит при вкручивании таких свай. Если грунт позволяет, вкрутить их можно и самостоятельно, иначе (на жестких и скальных почвах) необходима работа специальной машины.

Один из видов свай

Глубина залегания свай – на 30-50 см ниже глубины промерзания грунта (на дно ямы, вырытой под сваю, насыпают щебень, его трамбуют, а затем приступают уже к изготовлению сваи). Через 10 дней после изготовления на сваи укладывают монолитную железобетонную плиту.  Поверх нее настилается гидроизоляционный слой (рубероид в два слоя, горячая пропитка битумным составом и т.п.)

Бетонно-бутовый фундамент для кирпичной печи

Можно изготовить для кирпичной печи фундамент из бута и бетона. Он требует минимума затрат (если бут найдете неподалеку). Для этого необходимо:

• Выкопать котлован (больше по размерам, чем необходимый фундамент);
• На дно насыпать слой щебня, уплотнить. Толщина этой подсыпки в уплотненном состоянии не менее 15 см. На сильно пучинистых грунтах делают еще один слой – из песка, который дважды заливают водой для уплотнения. Только после повторного схода воды и высыхания песка насыпают щебень. Далее процесс заливки фундамента продолжаем по общепринятой технологии.

Схема фундамента для печи из бетона и бутового камня

• Следующим шагом будет установка и гидроизоляция опалубки по размерам будущего фундамента.  Гидроизоляцию внутренней поверхности опалубки проводят битумной пропиткой или слоем рубероида. Потом на дно нужно уложить крупные камни, пространство между ними заполнить мелким щебнем.
• Уложенные камни заливают цементным раствором (на 1 часть 400 цемента берут 3 части песка и часть (чуть меньше) воды).
• Слои повторяют до тех  пока до уровня пола останется 6 см. Поверхность этого слоя тщательно выравнивается.
• Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

Чтобы усадка кирпичной печи была равномерной, желательно кирпичную трубу (именно она дает основную часть нагрузки) выкладывать как можно ближе к центру фундамента печи.

Фундамент для печи из кирпича

Фундамент для железной печи

Несмотря на то, что железные печи для бани имеют обычно небольшой вес, даже для самой легкой тонкостенной модели желательно иметь отдельный фундамент. Все дело в том, что даже небольшой перекос, порой невидимый глазу, приводит к ускорению износа. И только наличие прочного основания гарантирует его отсутствие, а значит и длительную эксплуатацию печи.

Делать фундамент для железной печи несложно. Необходимо:

1. Выкопать котлован подходящего размера.  Размер фундамента должен быть больше габаритов печи на 10-15 см (больше можно, меншьше — нельзя). Если металлическая печь будет откладываться кирпичным экраном, то отступ считается от наружного края экрана. Глубина фундамента и котлована зависит от типа грунта. На непучнистых грунтах достаточно 50-60 см.

2. На дно засыпают щебень, который тщательно утрамбовывают. Размер этого слоя в утрамбованном виде должен быть не менее 30 см.

3. Утрамбованный щебень проливают жидким цементным раствором.  Примерное соотношение материалов для его изготовления такое: на одну часть цемента берут 4 части песка, количество воды – по состоянию раствора – он должен быть средней густоты.
4. После того как слой высохнет (через сутки-двое), укладывают гидроизоляционный слой. Это может быть рубероид в два слоя или одна из новых битумных гидроизоляций (рулонная или обмазочная).
5. Выставляется опалубка по выбранным размерам фундамента.

6. Заливается слой бетона. На одну часть цемента нужно брать 2,5 части песка, 4 части мелкого гравия или керамзита (с керамзитом получится более теплоизолированное основание). Сначала в сухом виде перемешивают цемент с песком до получения ровного цвета. Затем засыпают гравий или керамзит, снова все перемешивается. Когда все части ровно распределились, разводится водой. Воды обычно уходит чуть меньше по объему, чем цемента. Выложенный раствор тщательно выравниваем, проверяя его горизонтальность при помощи строительного уровня.

7. Вместо бетонного слоя можно использовать кирпичи. Их кладут на цементно-песчаный раствор.

Опалубку можно снимать через трое суток, а расчетную крепость бетон набирает три-четыре недели. Для нормального вызревания его нужно регулярно смачивать водой: обильно сбрызгивать 2-4 раза в день, в зависимости от температуры. Луж быть не должно, но промокать должен раствор хорошо. Если на улице слишком жарко, накройте основание полиэтиленовой пленкой, так влага не будет испарятся быстро.

Есть вариант увлажнения, который не требует частого сбрызгивания: обкладываете мешковиной или другой какой тканью, насыпаете хороший слой опилок, и его мочите. Этого хватает на сутки.

Бетонное основание дешевле и прочнее, но требует большего количества физических усилий, даже если у вас имеется бетономешалка. К недостаткам бетона нужно добавить сложность его демонтажа.

Чем облицевать фундамент под металлическую печь

Если верхняя часть основания отлита от бетона, то внешне она имеет непривлекательный вид. Можно снаружи фундамент обложить кирпичом, но это если позволяют условия: кирпич имеет все-таки приличные размеры. Для остальных случаев подходит облицовка толстой керамической плиткой (именно толстой). Керамогранит при высоких температурах скорее всего потрескается. Возможно, подойдет натуральный отделочный камень.

Плитку укладывают на специальный жаростойкий клей (есть такие). Затирку тоже подбирают соответствующую — стойкую к высоким температурам. Можно обойтись и без затирки: аккуратно расшить швы клеем. Если сделать все тщательно, вид получается нормальный. Затирка только сначала выглядит хорошо. Потом, когда добавится зола и сажа, ее замучаетесь оттирать.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Что необходимо учитывать?

Итак, решать все вопросы относительно фундамента под печь нужно только после того, как станет известно, какой она должна быть:

• классическая кирпичная;
• стальная;
• чугунная.

А будет ли она дровяная, газовая или электрическая — это уже второстепенный вопрос. Здесь очень важную роль играет ее вес. Именно от этого показателя необходимо отталкиваться при строительстве бани.

Вопрос основания для металлической или чугунной печи решается намного проще. Здесь достаточно будет сделать надежный пол. Например, забетонировать его, а потом сверху выложить плитку. Тогда можно спокойно ставить практически любую металлическую печь. Что же касается кирпичных отопительных агрегатов, то их вес может сильно отличаться, начиная от 500-600 кг, и заканчивая несколькими тоннами. В самых распространенных частных банях, которые строятся в индивидуальном порядке, вес кирпичной печи обычно составляет 1,2 — 1,5 тонны. Так что индивидуальное основание под печь в бане должно быть обязательным, если она будет весом от 700 кг.

Фундамент под печь нужен по нескольким причинам:

• большая нагрузка;
• возможность оседания бани;
• нестабильная почва.

Если кирпичную печь выложить прямо на полу, это приведет к трагическим последствиям. Даже если пол будет надежно забетонированным, и его слой составляет от 15 и даже до 20 см, то от этого увеличится нагрузка на фундамент всей бани. В результате неравномерной нагрузки, особенно когда печь будет построена не в центре бани, все строение перекосится.

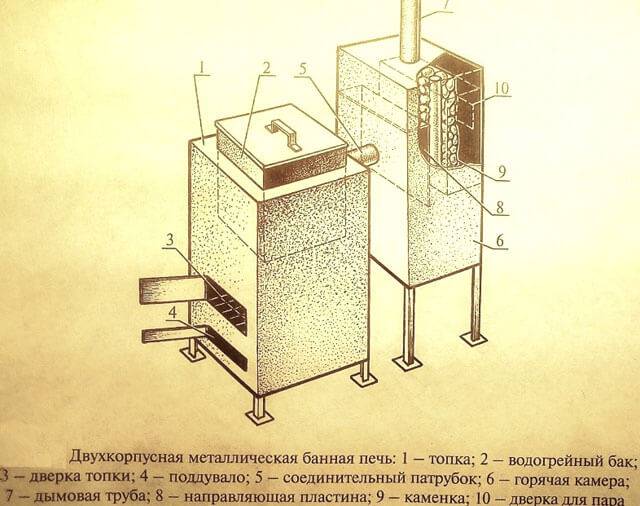

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

• Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
• Если толщина налипшего слоя превышает 3 мм, добавляется песок;
• Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Устройство фундамента под печь в бане

На сегодняшний день существует два основных вида печей для бани: металлические и кирпичные. Так же существуют газовые, дровяные и электрические печи, но сейчас не о них!

Устройство фундамента под металлическую и кирпичную печь в бане отличаются, из-за большой разницы в весе печи, а соответственно и нагрузки на фундамент.

Металлическая печь для бани весит примерно 150 кг, а вот кирпичная печь гораздо тяжелее и может превышать отметку в 450 кг (все зависит от габаритов печи). Рассмотрим более подробно, как сделать фундамент под металлическую и кирпичную печь в бане своими руками!

Фундамент под металлическую печь

Фундамент под металлическую печь

Глубина фундамента под металлическую печь должна составлять не менее 50 см, лучше, если эта глубина ниже глубины промерзания почвы.

Для легкости восприятия информации, технологию создания фундамента под металлическую печь в бане разделим на следующие этапы:

1. Сначала вырываем котлован под фундамент, размерами 50 см*ширину и длину печи (к примеру, 50*50*120)
2. Дно котлована тщательно утрамбовываем и отсыпаем 30-сантиметровым слоем щебня.
3. Поверх щебня заливаем приготовленный цементно-песчаный раствор в соотношении 1:4 (толщина слоя должна составлять несколько сантиметров)
4. Ждем, пока раствор полностью застынет, после чего осуществляем гидроизоляцию цементной стяжки с помощью рубероида.
5. Поверх рубероида заливаем бетонный раствор (он и будет выступать фундаментом) в соотношении 1доля цемента: 2,5 доли песка: 4 доли гравия.
6. Пока бетонный раствор еще не застыл, с помощью строительного уровня проверяем его горизонтальность и при необходимости выравниваем.
7. Незабываем, что фундамент находится на 30-40 см ниже чистого пола, поэтому если вы желаете сделать печь на уровне будущего пола, поверх фундамента осуществите кладку огнеупорного кирпича в 3-4 ряда. Кладку нужно осуществлять не по контуру печи, а по всей площади фундамента.

Фундамент под кирпичную печь

Создание фундамента под кирпичную печь в бане своими руками является более трудоемким процессом, т.к. нагрузка на данный фундамент возрастает в 4 и более раза.

Опять-таки разделим весь процесс создания фундамента для печи на этапы:

1. Как и в предыдущем случае, роем котлован, но только на этот раз глубиной минимум 70 см. Ширина и длина котлована должны быть на 20 см больше, чем габариты будущей кирпичной печи.
2. Дно котлована тщательно утрамбовываем и засыпаем 15 см слоем песка, который заливаем водой и уплотняем трамбовкой
3. Поверх 15-сантиметровой подушки из песка засыпаем 20 см бутового материала (битых кирпичей, камня и т.д.). На бутовый слой засыпается немного песка, заливается вода и проводится утрамбовка всего слоя. Песок должен полностью позабивать все пустоты, поэтому его засыпаем до тех пор, пока песчаная подушка не будет оставаться поверх бутового слоя.
4. Сверху на бутовый слой засыпаем 10 см щебня, опять-таки тщательно утрамбовываем его
5. На щебень устанавливается деревянная опалубка. Мы ранее упомянули о том, что габариты котлована нужно делать на 10 см больше с каждой стороны, чем габариты печи для бани. Деревянная опалубка так же должна быть меньше габаритов котлована и полностью соответствовать габаритам печи. Высота деревянной опалубки должна превышать уровень земной поверхности на 15 сантиметров.

6. Внутрь деревянной опалубки укладываем армированный слой из стальных прутьев диаметром 12 мм.

7. Поверх армированного слоя заливаем бетонный раствор на всю высоту опалубки
8. Когда фундамент под кирпичную печь полностью застынет, сбиваем деревянную опалубку.
9. У нас остается по 10 см свободного пространства между стенками фундамента и гранями котлована. Сначала стенки фундамента необходимо обмазать растопленным гудроном (около 2-3 раз), после чего в свободном пространстве рекомендуется создать небольшой дренажный слой из крупнозернистого песка либо мелкого гравия.

Вот, собственно и вся технология возведения фундамента под кирпичную печь в бане своими руками. Как вы видите, сделать фундамент под печь в бане не очень сложно, а главное это значительно сэкономит ваши деньги, т.к. работа профессионала дорогостоящая!

Фундамент под печь в баню

В то же время обращаем ваше внимание на то, что если вы неправильно сделаете фундамент (где то сэкономите), через несколько сезонов фундамент начнет деформироваться, что приведет к растрескиванию и фундамента и печи, а это повлечет за собой высокие затраты на ремонт сооружения!

Как сделать фундамент под печь в баню? Рассматриваем основные варианты

Огромный привет, уважаемому читателю!

Первая большая работа в любой стройке (после планирования и проектирования) – это возведение фундамента. Основа любого здания должна быть надёжной и крепкой. Именно от него зависит устойчивость и срок эксплуатации будущей постройки. Если несущее основание сделано не правильно, возможны проседания грунта, перекосы всего здания, перекосы дверных и оконных блоков, трещины в стенах и т. д.

Если в Вашей бане печь тяжёлая, то все перечисленные негативные явления могут возникнуть и с ней (не все конечно). Чтобы избежать таких плохих моментов, следует на начальном этапе строительства озадачиться вопросом, как сделать фундамент под печь и. прочитать материал ниже.

Из этой статьи вы узнаете:

Возведение фундамента

Под металлическую печь можно не возводить отдельный фундамент и ограничиться противопожарными отсечками. Тем не менее, если вес приближается к предельному значению (700 кг), а оно складывается из веса воды в полностью залитом котле плюс вес камней плюс собственный вес печи – лучше обустроить для металлической печи отдельный фундамент. Для этого надо:

1. Выкопать котлован (на глубину промерзания, но не менее 50 см), подсыпается щебнем и основательно трамбуется.
2. Поверх заливается бетонный слой , который должен полностью затвердеть. Состав раствора – цемент с песком 1:4.
3. Двойной слой гидроизоляции (рубероид или подобный листовой материал),
4. Заливка основной плиты раствором цемент, песок, мелкий гравий. Пока раствор не затвердел, проверяется горизонталь и при необходимости корректируется.

Фундамент под кирпичную печь требует более основательного подхода и делается максимально прочным.

1. Выкапывается котлован. Чаще всего, это делается одновременно с общим котлованом под всю постройку.
2. Подсыпается слой песка для выведения днища котлована. Песок насыпается слоями по 15 см, каждый слой проливается водой для уплотнения. Последующие слои песка подсыпаются только после схода воды. Такая технология облегчает трамбовку песка и обеспечивает плотный слой. После этого укладывается бутовочный слой – битый кирпич, бетон, толщина – 20 см. Снова слой песка, пролитый водой – и так до образования плотной подушки, которая не оседает при трамбовании.
3. Укладывается слой щебня толщиной 10 см.
4. Поверх возводится опалубка для основной плиты фундамента.
5. Внутри опалубки устанавливают арматурный каркас, сварной или вязаный.
6. Заливается бетон на высоту, не доходящую до уровня пола на 5-15 см. Выдерживается до полного высыхания.
7. Поверхность обильно смазывается гудроном, поверх укладывается несколько рядов кирпичной кладки до уровня пола, на которых начнется уже строительство самой печи.

Варианты

Рассмотрены самые распространенные варианты постройки фундамента, проверенные частым применением и вполне надежные. В некоторых случаях применяются и другие типы фундаментов, например, свайно-плитный. При этом способе монолитная плита опирается на сваи, заглубленные до плотных слоев почвы.

Способ хорош тем, что возможность оседания подсыпки и бутовочного слоя исключена, сваи стоят прочно и неподвижно. В качестве свай используются забивные железобетонные сваи или винтовые, делающие возможным самостоятельное завинчивание в грунт. Установленные сваи подрезаются (наращиваются) до необходимой длины, обвязываются поясом из швеллера (ростверком), который служит опорой для плиты.

Нюансы, которые надо учитывать при возведении

Специалисты советуют соблюдать разумную пропорциональность в соотношении веса печи и мощности фундамента. Надо помнить, что сам фундамент тоже подвержен осадочным процессам, которые могут нарушить баланс основания, создать перекос или нарушение плоскости. Чем толще бутовочные слои, тем выше риск осадочных деформаций.

Отсюда правило: фундамент должен соответствовать нагрузке. Это относится к таким типам, как монолитный, кирпичный, бутовый и плитный фундаменты, являющиеся, по сути, вариантами одной и той же основы.

Свайные фундаменты, требующие использования техники, надо проектировать заранее и работы по погружению свай производить одновременно с общими, иначе потом техника не подойдет к месту работы. Вообще, все работы по постройке бани следует проектировать и производить одновременно, чтобы одно не опережало другое. Таким образом удастся избежать ошибок и несоответствия этапов строительства.

Винтовые сваи могут завинчиваться даже внутри готовой постройки, если есть место для движения ворота. Такой вариант может понадобиться при возведении печи в уже готовой постройке или при реконструкции бани.

В заключение следует отметить, что вопрос надежного и грамотного размещения печи достаточно сложен и ответственен, но разобраться в нем необходимо, поскольку от правильных действий может зависеть сохранность всей постройки, комфорт и безопасность людей. Перед началом работ надо основательно изучить все доступные материалы по выбранному способу постройки, узнать геологические условия местности, предусмотреть соблюдение строительных норм и правил. Это обеспечит долгую и надежную службу вашей бани.

Вам могут также понадобиться следующие материалы раздела о фундаментах бань:

• Высота и глубина фундамента,
• Как сделать правильно и как своими руками,
• Как правильно заливать,
• Какой фундамент лучше.

***

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Фундамент для печи в бане своими руками

Существующие строительные нормы требуют, чтобы печи для бани устанавливались на прочное и надежное основание. Сделать фундамент под печку в бане своими руками несложно, однако для этого нужно соблюдать все существующие правила.

Первое, на что нужно обратить самое пристальное внимание, – габариты печной конструкции и ее вес. Именно от этого зависит, какой постамент предстоит использовать в качестве основания

Если он будет недостаточно прочным, печная конструкция с течением времени может начать разрушаться, что повлечет проблемы при эксплуатации банного комплекса.

Размер фундамента под печь в баню

Большинство пользователей сталкивается со сложностями при определении габаритов фундамента под печь. Однако на конкретную величину оказывает влияние множество факторов. Основной из них – масса печи. При возведении кирпичного или каменного варианта нужно учитывать, что вес после кладки будет составлять около 8 т во влажном состоянии, 4 т – в сухом. Следовательно, размер фундамента должен быть максимально большой, чтобы выдерживать указанный вес.

Для определения требуемой глубины котлована под фундамент нужно учитывать следующие моменты:

• глубина промерзания грунта;
• тип почвы и ее склонность к пучению;
• масса печной конструкции;
• расположение подземных вод, высота их подъема в весенне-осенний период.

С учетом всех указанных критериев, эксперты рекомендуют выкапывать котлован бани глубиной 80-100 см, если в почве содержится большое количество песка. Для грунта, склонного к пучению рекомендуемый размер котлована – 1,5-2,5 м (конкретное значение зависит от глубины промерзания грунта на местности). Для скальной почвы показатель составляет минимум 80 см.

Как залить фундамент под печку в бане

Так как печь представляет собой довольно массивную конструкцию с большим весом (исключение составляют металлические варианты, масса которых редко превышает 150 кг), особое значение уделяют заливке фундамента. Процедура заливки фундамента под печь в бане осуществляется в несколько этапов:

1. Формирование котлована. Первым делом нужно выкопать яму, размер которой будет на 10-15 см превышать габариты печи по периметру конструкции.
2. Укладка подушки фундамента. В качестве подушки выступает мелкий щебень, уложенный на дно котлована примерно на 30 см. Камень нужно тщательно утрамбовать, чтобы конечный слой щебня был минимум 30 см.
3. Далее на слой щебня укладывают битый кирпич или натуральный камень. Этот слой также подвергается утрамбовке, после чего возникшие пустоты между камнями засыпают щебнем.
4. После этого котлован заполняют бетонной смесью. Для ее приготовления нужно брать мелкозернистый песок, цемент с маркой не ниже 400 и очищенную воду.

После заливки фундамента необходимо несколько недель, чтобы он полностью застыл. Все это время его нужно тщательно смачивать водой, что сделает основание более прочным, придаст ему дополнительные эксплуатационные характеристики.

Советы и рекомендации

• Возможен еще один вариант устройства фундамента. В этом случае несущим основанием служит готовая железобетонная плита, толщиной 150-200 мм. Она устанавливается на столбчатые или свайные опоры в зависимости от глубины промерзания грунта.
• Фундамент для тяжелой кирпичной печи свыше 700 кг надо делать отдельно от основного основания бани. Минимальное расстояние от их стенок не должно быть меньше 50 мм и засыпаться крупнозернистым песком.
• Как правило, размеры опорного основания должны быть на 5 см больше габаритов каменки.
• Важный вопрос – это точное определение глубины сезонного промерзания грунта. Зачастую неподготовленным людям это трудно сделать. Поэтому, лучше обратиться к специалистам – они дадут Вам полную информацию по этому вопросу.
• Уже на стадии проектирования или вначале строительства бани стоит задуматься и решить вопросы, связанные с печкой для парной. Будет она электрическая или на дровах, зависит и конструкция фундамента под печь в Вашей бане.
