Точный расчёт — удачный результат. Выясняем оптимальную глубину заложения ленточного фундамента

Современные технологии

Современные технологии и качество материала (железобетона) позволяют даже на проблемных почвах применять мелкозаглубленные фундаменты. Это значительно сокращает и время возведения построек, и их стоимость (основание сооружения может обойтись в 25% затрат на дом).

При соблюдении определенных правил мелкозаглубленный ленточный фундамент можно укладывать на глубине всего 50 см даже на пучинистых почвах. Обязательными условиями являются:

• использование железобетона для монолитного основания марки М200 или М300;
• в траншею, под ленту фундамента обязательно укладывают теплоизоляцию (пенополистирольные плиты) и подсыпают непучистые материалы;
• трамбуют и разравнивают дренажную подушку из песка и щебня толщиной не менее 2 см;
• боковую площадь основы гидроизолируют и утепляют (пенополистирольными плитами);
• полости засыпают любым непучинистым материалом (смесь гравия и песка, песок, щебень).

Такие технологии широко и с успехом применяют при возведении строений в США и некоторых европейских странах. Многолетний опыт подтверждает возможность существенной экономии на строительных работах при заложении фундамента.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Определение величины заглубления

При строительстве дома возникает вопрос: как определить глубину заложения? Для заглубленного фундамента существует следующее правило: она должна быть на 20-30 см больше глубины промерзания и на 50-60 см меньше глубины расположения подземных вод. На выбор величины параметра мало влияют конструкционные и эксплуатационные нагрузки.

Мелкозаглубленный фундамент имеет заглубление порядка 35-50% от глубины промерзания. Этот вариант характерен для монолитной плиты в любом грунте, а также ленточного или столбчатого фундамента при строительстве на малопучинистых грунтах.

Расчет глубины фундамента проводится с учетом нагрузок от сооружения и несущей способности грунта. Глубина промерзания также вносит свои коррективы, но путем практических рекомендаций.

Формула для расчета

Как рассчитать глубину заложения фундамента под дом? Расчет осуществляется согласно СП 22.13330.2011 по формуле.

Формула расчета глубины промерзания

Н = Hi√Mt

• Н – глубина промерзания,
• Hi – нормативная глубина промерзания определенного типа грунта,
• Mt – среднемесячная минусовая температура в зимний период.

Значение Hi составляет:

• 23 см в глинах,
• 28 см в песчанике пылевого типа,
• 30 см в крупнозернистом песчанике,
• 34 см в каменистых грунтах.

Пример

Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C. Тогда рассчитываем глубину промерзания:   Н= 0,23√(10+16+18)= 1,1 м.

Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.

В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.

Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.

Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*

Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.

С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.

Минимальные и максимальные значения

Для заглубленного фундамента минимальное заглубление равно глубине промерзания грунта, а максимальная глубина заложения фундамента не должна достигать грунтовых вод минимум на 0,5 м.

Минимальное заложение мелкозаглубленного фундамента устанавливает СНиП 22.13330.2011 с учетом промерзания в такой зависимости:

• непучинистые почвы с промерзанием до 2 м или слабопучинистые грунты с промерзанием до 1 м – глубина заложения фундамента составляет не менее 0,5 м;
• при промерзании указанных грунтов в пределах 2-3 и 1-1-1,5 м, соответственно – 0,75 м:
• при промерзании более 3 м и в пределах 1,5-2,5 м, соответственно, – 1 м;
• при промерзании слабопучинистых грунтов на глубину более 2,5 м – 1,5 м.

Температура внутри дома позволяет корректировать заглубление мелкозаглубленного фундамента.

Приведенные минимальные значения рассчитаны на одноэтажные строения. При возведении 2-х этажного сооружения их следует удвоить. Более высокие здания на мелкозаглубленном фундаменте не возводятся.

При строительстве на высокопрочных грунтах (скальные выходы, крупнообломочные грунты) фундамент предназначен лишь для перераспределения нагрузок равномерно по всей площади.

Минимальная глубина заложения фундамента составляет 0,3 м. Аналогично выбирается заглубление для монолитного плитного фундамента.

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом требует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

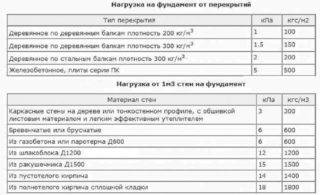

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка строения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Подготовительные работы

Перед тем как рассчитать фундамент для дома, проектировщику нужно выяснить геологические данные участка. Для крупных зданий выполняют специальные геологические изыскания. В частном строительстве допустимо провести исследования самостоятельно. При этом все характеристики назначаются по визуальному осмотру.

Чтобы правильно рассчитать фундамент, почву исследуют двумя способами:

• отрывка шурфов, которые представляют собой глубокие ямы с размерами в плане 1х2 м (в среднем);
• бурение скважин ручным буром.

В первом случае на тип грунта смотрят по стенкам шурфа. Во втором — проверяют почву на лопастях бура.

Для исследования почвы проводят осмотр стенок шурфа

Исследования проводят на глубину, которая на 50 см превышает предполагаемое заложение ленты (которое назначили только по отметке промерзания). При проведении работ надо выяснить следующие характеристики:

• тип грунта в уровне подошвы;
• расположение уровня грунтовых вод (УГВ);
• наличие на участке линз слабой почвы.

Чтобы точно понять УГВ, потребуется провести исследование в нескольких точках. Минимум одна из этих точек должна находиться в низине участка. Работа в засуху не дает точного результата, поскольку влага может уйти глубоко в землю.

Линзы слабого грунта найти бывает сложно. Для этого нужно делать шурфы или скважины очень часто. В большинстве ситуаций в этом нет необходимости. Если во время строительства обнаружится такая неприятность, ее засыпают щебнем, гравием или песчано-гравийной смесью.

Если УГВ на участке находится глубоко, то можно использовать ленту глубокого заложения (более 1,5 м). При этом вода должна располагаться на 50 см ниже подошвы здания. При расположении УГВ на расстоянии менее чем 1,5 м от поверхности, разумно выбрать мелкозаглубленную конструкцию. Но такой тип имеет ограничения. Если влага находится выше, стоит рассмотреть другой вариант фундамента: плиту или сваи.

Выбор фундамента по заглублению зависит от УГВ

Чтобы выполнить расчет основания фундамента, потребуется знать прочность почвы. Характерные признаки каждого типа грунта можно найти в ГОСТ 25100-2011

Особое внимание стоит обратить на приложения к этому документу. Несущую способность каждого типа берут из таблицы ниже

Типы, которые обладают прочностью 2 и менее кг/см2, не рекомендуют использовать в качестве основания. Перед строительством потребуется выполнить их замену на песок средний или крупный.

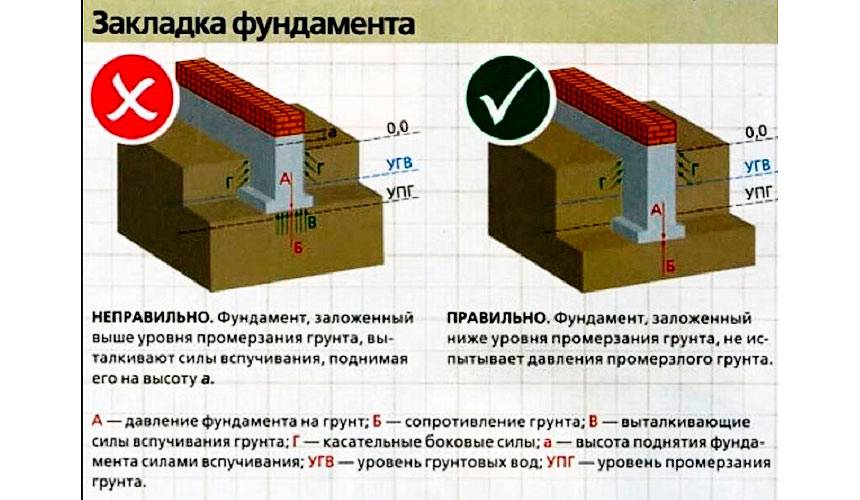

Глубина заложения фундамента – определяющие факторы

На какую глубину следует закладывать фундамент

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

• геологические аспекты;
• воздействие климатических факторов на глубину фундамента;
• влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

• выполнить мероприятия по анализу почвы на участке строительства;
• изучить ландшафт, а также тщательно расчистить строительную площадку;
• разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

• характер грунта на различной глубине;
• среднестатистический объем осадков на протяжении года;
• уровень расположение водоносных слоев;
• глубину замерзания почвы;
• колебания высоты и особенности рельефа на стройплощадке.

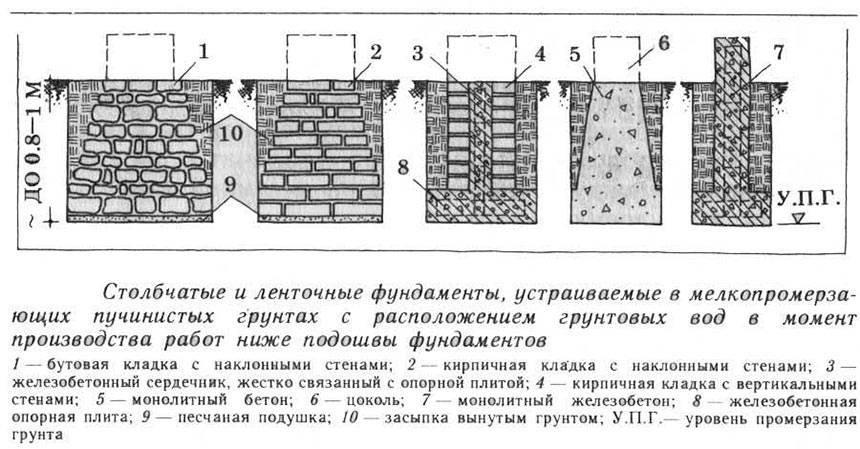

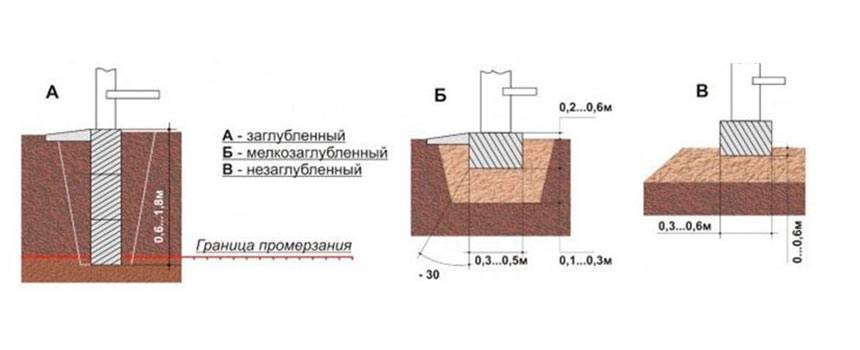

Виды фундаментов по способу заглубления

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

• особенностей здания, заложенных в проекте;
• массы строения;
• наличия цокольного помещения;
• уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

• для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
• при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Для каждого вида грунта уровень замерзания отличается:

• сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
• среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
• не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

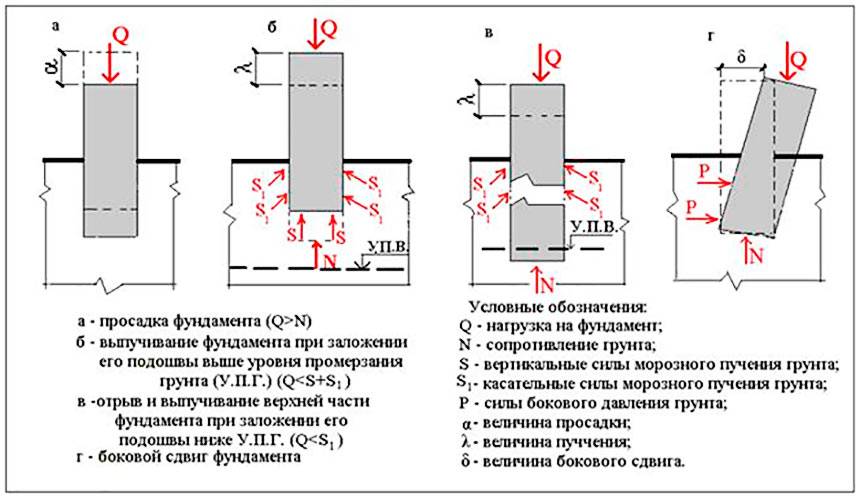

Фактор глубины промерзания земли при закладке фундамента

На склонность грунта к морозному пучению влияют следующие факторы:

• концентрация влаги в почве;
• уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

• усадка строения;
• появление трещин на стенах;
• нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Факторы воздействующие на фундамент здания

Возможны следующие варианты:

• мелкозаглубленный или глубокозаглубленный ленточный фундамент;
• столбчатое основание в виде свай или железобетонных колонн;
• плитная конструкция основы строения.
