Укладываем мягкую гибкую черепицу своими руками: вся технология работы

Монтаж битумной черепицы на конек крыши

Стоит отметить, что конек из битумной черепицы – это один из фрагментов кровли, который необходимо покупать вместе с другими кровельными компонентами. Как правило, производители выпускают такие коньки в виде сплошной полосы, разделенной на небольшие прямоугольники. Для того чтобы отделать конек данным приспособлением необходимо согнуть эту полосу на линии перфорации, однако, нужно быть внимательными и выполнить сгиб строго по центру полосы. В зависимости от типа кровли коньки отличаются между собой, они могут отличаться шириной, длиной, жесткостью, формой (некоторые коньки могут быть как с острым углом, так и закругление), цветом или фактурой и многим другим. Именно по этой причине стоит заранее сделать заказ дабы, выбранный вами конек, идеально подошел для кровли вашего дома.

Совет! Оттенок битумной черепицы из разных коробок может отличаться друг от друга. По этой причине мы советуем вам при установке материала чередовать его, выбирая черепицу из разных упаковок. Таким образом, материал другого оттенка не будет бросаться в глаза, так как он будет разбросан по всей площади, а переходы практически не будут заметны.

Отделка конька является одним из последних этапов покрытия кровли, она выполняется после монтажа битумной черепицы на скаты кровельного настила, а также после отделки всех сложных участков поверхности. Выполняя отделку коньковой зоны необходимо учитывать присущие ему особенности, а именно:

• для качественной вентиляции чердачной комнаты в коньке изготовляют специальные отверстия. Для чего служат такие отверстия? Как правило, из-за тепла, которое поднимается из нижних комнат дома, на поверхности скатов крыши образуется конденсат, который может быть вредным для кровельных материалов;
• нужно учитывать то, что вентиляционное отверстие может быть разной длины, оно может проходить как по всей длине конька, так и некоторой из его частей. Вентиляционный зазор может быть от 50 до 100 сантиметров;
• расстояние между скатами крыши в коньковой зоне должно быть как минимум 2 сантиметра. Во время изготовления и монтажа стропильной системы строители должны учитывать это расстояние. В том случае, когда это расстояние не было соблюдено и на поверхность кровли уже установлено покрытие, то используя строительный лобзик необходимо вырезать это отверстие;
• для нормальной циркуляции воздуха, вентиляции, изготовленной в коньковой зоне может быть недостаточно, кроме того битумная черепица не пропускает воздух, а тщательно зашитая основа кровли никак не будет способствовать хорошему обмену воздуха. Для нормальной аэрации нужно дополнительно установить несколько отдушин по всему периметру кровли.

Совет! Для более качественного крепления битумной черепицы, полос клея может быть недостаточно, ведь даже этот специальный клей может не выдержать влажности и не удержать материал. Поэтому рекомендуется дополнительно крепить каждую из деталей двумя гвоздями. Однако хотелось бы отметить, что гибка черепица – это очень надежный материал, так как под воздействием солнечных лучей кровля нагревается и в некоторой мере расплавляется, из-за чего она приклеивается друг к другу.

Процесс отделки конька представляет собой выполнение работ в несколько этапов, таких как:

Крепление аэратора.  Для начала необходимо определиться с выбором аэратора, его нужно выбирать, учитывая расстояние вентиляционного просвета. После того как вы определитесь с выбором материала, приступите к его креплению на поверхность. Закрепить эту деталь необходимо с помощью саморезов или гвоздей.

Отделка аэратора. В зависимости от личных предпочтений, хозяева помещения могут решить оставить конек таким как он есть или отделать его битумной черепицей, причем необязательно того же оттенка что и вся поверхность кровли

Для крепления черепицы к этой важной детали, используйте специальный клей или битумную мастику. Для более качественного крепления по обе стороны аэратора зафиксируйте его гвоздями, однако, их стоит забивать в шахматном порядке, помните об этом.

Отделка свободной части конька

В тех местах, где нет аэратора или там где он установлен не на всю длину конька, необходимо заделать битумной черепицей. Фрагменты кровли необходимо выпускать внахлест до 0,5 сантиметров от линии конька. Этот элемент крепится специальными гвоздями с широкой шляпкой.

Стоит помнить что применение аэратора является важным не только в целях вентиляции, но и для того чтобы защитить зазоры от попадания в них различного мусора, такого как листья деревьев, грязь, защиты от проникновения насекомых и грызунов, а также от сильного задувания ветра и попадания влаги. По этой причине применение такого компонента является обязательным.

Распространенные ошибки при укладке

Пошаговая инструкция по устройству крыши из мягкой черепицы

Обрешетка

Виды обрешетки: слева – сплошная, справа – разреженная.

Для этого подойдут:

• листы влагостойкой фанеры;
• плиты OSB;
• обрезные или шпунтованные доски.

При крепеже обрешетки необходимо оставить между панелями зазор до 5 мм для температурного расширения материала. Выкладывать их нужно в шахматном порядке.

Подробно это выглядит так:

1. Берутся доски шириной 10‒15 см, толщиной 25‒30 мм. Кладутся сверху стропил. Расстояние подбирается в соответствии с размерами листового материала (фанера, ОСБ). Нужно подобрать так, чтобы две доски попадали на края листа и одна доска была по центру.
2. Листы кладутся в шахматном порядке, чтобы увеличить прочность покрытия. Между листами нужно оставить зазор до 5 мм, чтобы материалу при нагреве было куда расширяться.
3. Для обеспечения естественной вентиляции под кровлей нужно прибивать деревянные бруски сверху стропил. Толщина – от 40 мм. Класться они должны параллельно стропилам.

Карнизная планка (капельник)

Капельником называют планку из металла, которую принято устанавливать к карнизному свесу. Она служит для усиления, защиты деревянных деталей крыши от осадков. Вода не будет протекать под кровлю, а попадет сразу в водосточный желоб, который расположен под карнизом.

На вид это стальной уголок длиной до 3 м. Ширина полок составляет 15‒25 см.

Подложка (подкладочный ковер)

Полученную обрешетку необходимо накрывать специальным подкладочным ковром. В его основе ‒ битумно-полимерное сырье.

Функции ковра:

1. Выравнивание обрешетки перед настилом рядов черепицы.
2. Усиление влагоотталкивающих свойств пирога.
3. Продление срока службы кровельной конструкции.

Ковер подбирается под технические характеристики битумной черепицы. Срок службы обоих материалов должен быть примерно одинаковым.

Монтаж ковра проводится в таком порядке:

1. Настил ендовы. Ее середина должна совпасть с центром ковра, и с каждой стороны остаться минимум 50 см покрытия.
2. Теперь нужно постелить ковер вдоль карнизов. Материал прикрывает полку капельника минимум наполовину
3. Настил остальной крыши. Направление ‒ снизу-вверх. Ряды рекомендуется закреплять с нахлестом 10 см по длине и по ширине с нахлестом до 15 см. Крепежи ‒ кровельные саморезы, гвозди. Для надежности края материала нужно промазать мастикой.

Фронтон и свес кровли

Используется фронтонная планка. Функция ее аналогична карнизной ‒ защита от влаги, только в этом случае торцов обрешетки.

Фронтонные планки между собой соединяют внахлест, скрепляют гвоздями. Шаг крепежа ‒ 15 см.

Ендовый ковер

Ендова ‒ участок крыши, который подвержен самым большим нагрузкам во время осадков, снегопада. Она нуждается в усилении, дополнительной изоляции от влаги.

По периметру делается отступ по 3 см от каждого края. Ковер фиксируется к ендове гвоздями, усиливается битумной мастикой. Шаг крепежа ‒ 20 см.

Дно ендовы обкладывать черепицей не нужно, там будет виден ковер.

Цвет ковра лучше выбрать таким же, как и цвет черепицы. Допустимо заменять ендовый ковер металлической черепицей.

Настил черепицы

Пошагово выглядит так:

1. Выстраивается стартовый ряд (края гонта нужно обрезать) или покупаются стартовые полосы (на коньково-карнизную черепицу).
2. Укладка проводится вдоль карниза от центра и угла ряда (на выбор). Расстояние от свеса должно быть минимум 1,5 м. Для крепежа применяют кровельные гвозди. Шаг фиксации элементов ‒ 20 см.
3. В следующем ряду гонты размещают, немного смещая в сторону уже закрепленного элемента. Так, лепестки перекрывают места креплений предыдущих деталей.

Монтаж черепичных гонтов вокруг ендовы

От середины ендовы в каждую сторону на 30 см черепицу приклеивают на битумную мастику. Дно шириной до 15 см оставляют без настила материала.

Обустройство конька

Теперь можно приступать к настилу конька

Между скатами важно оставить зазор до 3 см для свободного воздухообмена

Можно сверху закрепить на саморезы готовый коньковый элемент из металла или сделать конек самому и покрыть его слоем битумной мастики.

Также допустимо выложить сплошную кровлю и проделать отверстия для вентиляции.

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Как делать мягкую кровлю

Обустройство кровли является комплексной задачей, которая включает в себя целый ряд определенных этапов.

В качестве фундамента, на который будет укладываться мягкая кровля, используется влагостойкая фанера, ОСБ-плита или обрезная доска. Также допускается применение других стройматериалов с ровной поверхностью и влажность не более 20%. Швы такой обшивки должны обязательно иметь определенный зазор. Для фанеры и ОСБ-плиты допускается минимальный зазор в 2-3 мм, для обрезной доски необходимо оставить промежуток в 5 мм. Это необходимо для того, чтобы при расширении под действием температуры и влаги основание не начало деформироваться. На обрезных досках годовые кольца располагают центром вниз.

Данная система призвана обеспечить надлежащее качество циркуляции воздуха, который предотвращает образование конденсата на тыльной стороне основания. Если пренебречь этим этапом, то в скором времени стропильная система может начать гнить, а зимой на ней могут образовываться наледи и сосульки.

Кровельная вентиляция включает в себя такие элементы:

• продухи в свесах карнизов;
• вентиляционные выходы;
• промежуток между гидроизоляцией и основанием не менее 5 мм.

Для того, чтобы чердак проветривался надлежащим образом, производители мягкой черепицы рекомендуют распределить вентиляционные отверстия равномерно вдоль всего конька.

Обустройство мягкой кровли включает в себя организацию подкладочного слоя. Его монтируют на карнизных свесах, торцах и ендовах кровли по направлению сверху вниз. При уклонах крыши свыше 18 градусов можно делать подкладочный слой только в тех местах, где есть наибольшая вероятность протечек. Коньки и ендовы покрывают слоем шириной в 25 и 50 см соответственно. При этом ендовы оборудуют подкладочным слоем с обеих сторон.

При уклонах крыши от 12 до 18 градусов подкладка кладется по всей площади крыши, начиная с нижней части, двигаясь параллельно карнизу вверх. Нахлест между полосами подкладки в продольном направлении должен быть равен 15 см, в поперечном — 10 см. Фиксируют подкладку специальными гвоздями на расстоянии 20 см друг от друга. Для достижения лучшей герметичности подкладочного слоя, места нахлеста смазывают битумной мастикой.

Монтаж карнизных планок

Элементы делают из металла. Их крепят на свесах карниза прямо на подкладку. Деревянные планки необходимы для защиты края обрешетки от дождя и ветра. Крепеж производят монтажными гвоздями с широкой шляпкой с интервалом в 100 мм. В местах стыка карнизных планок делают нахлест величиной не менее 2 см.

Монтаж фронтонных планок

Как и в предыдущем случае, планки изготавливаются из металла. Укладывают их на торцах кровли поверх подкладочного слоя. Назначение этих планок — защита края обрешетки со стороны торцов. Крепление проводят аналогично планкам на карнизах.

Необходим для дополнительной защиты кровли от дождя и снега. Выбирают его под цвет кровли. Фиксируют ковер гвоздями с широкой шляпкой. Нахлест тщательно проклеивают битумной мастикой.

Монтаж карнизной черепицы

При укладке мягкой черепицы следует помнить, что перед началом работ необходимо снять защитную пленку с тыльной стороны черепицы. Карнизную черепицу кладут на расстоянии 10-20 мм от края карниза (детальнее: «Мягкая черепица — технология укладки: метод «шесть рядов» «). При этом каждый элемент черепицы укладывают точно встык.

Покрытие кровли рулонными материалами

Устройство плоских крыш допускает использование рулонных материалов, полосы которых настилают внахлест, причем в одном и том же направлении:

• когда уклон кровли плоской более 5 %, тогда наружная ширина нахлеста равна 10 сантиметрам, а внутренняя – 7 сантиметрам;
• когда наклон не превышает 5%, ширина нахлеста для всех слоев составляет не менее 10 сантиметров.

Если в процессе наклейки полотнище отклонилось от своего расположения, его надо попытаться вернуть на место не отклеивая материал. Но в случае, если сместить невозможно, приклеенный кусок отрезают и полотнище приклеивают заново, соблюдая 10-сантиметровый нахлест.

Когда выполняют устройство плоской кровли, полосы рулонного материала укладывают слоями (детальнее: «Устройство рулонной кровли — свойства покрытия «). Если монтаж производят на жидкую мастику, каждый слой клеят с интервалом, который не может быть менее 12 часов.

Особенности устройства плоских крыш, детальное видео:

Ремонт мягкой кровли

То, насколько часто будет возникать необходимость проведения ремонтных работ на кровле, зависит от состояния основания, на которое производится монтаж черепицы. Цементная стяжка, элементы из деревянных пиломатериалов по-разному реагируют на кровельное покрытие — от этого зависит характер повреждений.

Прежде всего, определяют необходимость проведения ремонта крыши. Для этого оценивают степень повреждений. При наличии в рулонном покрытии пробоин, их требуется залить мастикой. Ремонтные работы на кровле такого типа производят на очищенном участке.

Поскольку на рулонном материале нанесена специальная посыпка, восстанавливаемую поверхность следует тщательно очистить. Крошку можно удалить при помощи технологического масла. Для очистки толи задействуют антраценовое масло, а для рубероида – соляровое, нанесенное на тряпку или щетку

В итоге будет удалена посыпка и смягчена поверхность, что важно для дальнейшего проведения ремонта.

Затем переходят к основному этапу. В случае наличия незначительных дефектов будет достаточно применения заплатки и обычной мастики. Но такой метод не подходит, когда пробитыми оказываются все слои покрытия.

Когда на кровле обнаружено одновременное повреждение нескольких слоев, этот участок очищают от старой мастики и скопившейся грязи, затем просушивают. Дальше приступают к приготовлению мастичной смеси, в которую добавляют песок или опилки.

Полученным составом шпаклюют все места повреждений так, чтобы выровнять их края. Мастика должна выходить за пределы ремонтируемой зоны не менее, чем на 10 сантиметров. Используя жесткие щетки и кисточки, смесь можно наносить даже в труднодоступные места.

Если ремонтные работы выполняют на небольшом по площади участке, то достаточно будет применения обычного шпателя. При появлении воздушных пузырей в кровельном покрытии ремонт выполняют аналогично тому, как его делали с обычной пробоиной. Главное, своевременное выявление мест протечек.

При появлении в материале покрытия крыши трещин, его нужно разрезать вплоть до нижнего слоя. Потом очищают место повреждения от мусора и мастики, высушивают и заливают новой мастикой. Когда трещинки маленькие, их можно не разрезать, а устранить при помощи заплаты и мастики.

Если на большом по площади участке кровельной поверхности появляются мелкие трещинки, его подготавливают к ремонту и покрывают нагретой мастикой.

После завершения восстановления целостности мягкой кровли требуется возобновить слой посыпки, чтобы предотвратить перегрев материала и как следствие этого – плавления мастики. Для этого сначала приглаживают поверхность и покрывают ее песком. Не приставшая к кровле посыпка удалится со временем самостоятельно.

Чтобы без проблем выполнить монтажные работы самостоятельно, нужно следовать инструкции производителя, поясняющей, как правильно укладывать гибкую черепицу. Также следует придерживаться рекомендаций относительно выбора и приготовления мастики. Тогда мягкая кровля прослужит длительное время, сохраняя свою герметичность.

Инструкция

Ниже приведено подробное описание всех этапов создания кровли из битумной черепицы.

Подготовка поверхности

Перед монтажом кровли необходимо приготовить поверхность под неё. Для этого стропила нужно обшить влагоустойчивой фанерой или ОСП (ориентированно-стружечная плита). Плиту крепят к стропилам с помощью гвоздей или саморезов.

Если вы используете доски, их следует предварительно подготовить. Делают это при помощи шлифмашины, стараясь достичь гладкости поверхности. Затем дерево нужно обработать деревозащитной пропиткой типа Tikkurila Eko Wood, Luxens и др. Когда доски высохнут, можно обшивать ими стропила.

Предлагем узнать, как оформить дизайн зоны отдыха на вашем участке.

Планки и водосток

Определённым элементам конструкции требуется дополнительное укрепление. Для этого используют карнизные, фронтонные и стальные планки. В местах, где края гонтов (дранки) уложены без нахлёста, от ветра или дождей они могут задраться. При помощи планок из железа можно повысить прочность кровли. Эти элементы крепят гвоздями с нахлёстом 4–5 см.

Чтобы с кровли нормально уходила вода, необходимо оборудовать водосток. Конкретная конструкция системы зависит от особенностей крыши, расположения сливов и свеса карниза. Наиболее распространён вариант, при котором элементы системы монтируют на обрешётку или планки карниза посредством кронштейнов, после чего устанавливают желоба.

Гидроизоляция и утепление

Если ваша беседка используется исключительно в тёплое время года, утепление ей не потребуется. Будет достаточно посадить черепицу на клей и обработать горелкой. Застеклённое сооружение, которое эксплуатируют и зимой, нужно утеплять. Утепляют конструкцию минеральной ватой или пенопластом, расположенными изнутри, между стропилами.

Такая конструкция называется «кровельный пирог», так как состоит из нескольких слоёв, каждый из которых имеет свою функцию. Для утеплённой беседки достаточно уложить гидроизоляцию, слой пенополистирола и обшить изнутри влагостойким гипсокартоном, фанерой, вагонкой либо другим материалом.

Знаете ли вы? Прототип известной нам битумной черепицы появился в 1893 году в США в виде материала, напоминающего рубероид. Спустя 10 лет Генри М. Рейнольдс из нарезал рулоны гонтами — именно так появился известный нам сегодня кровельный материал.

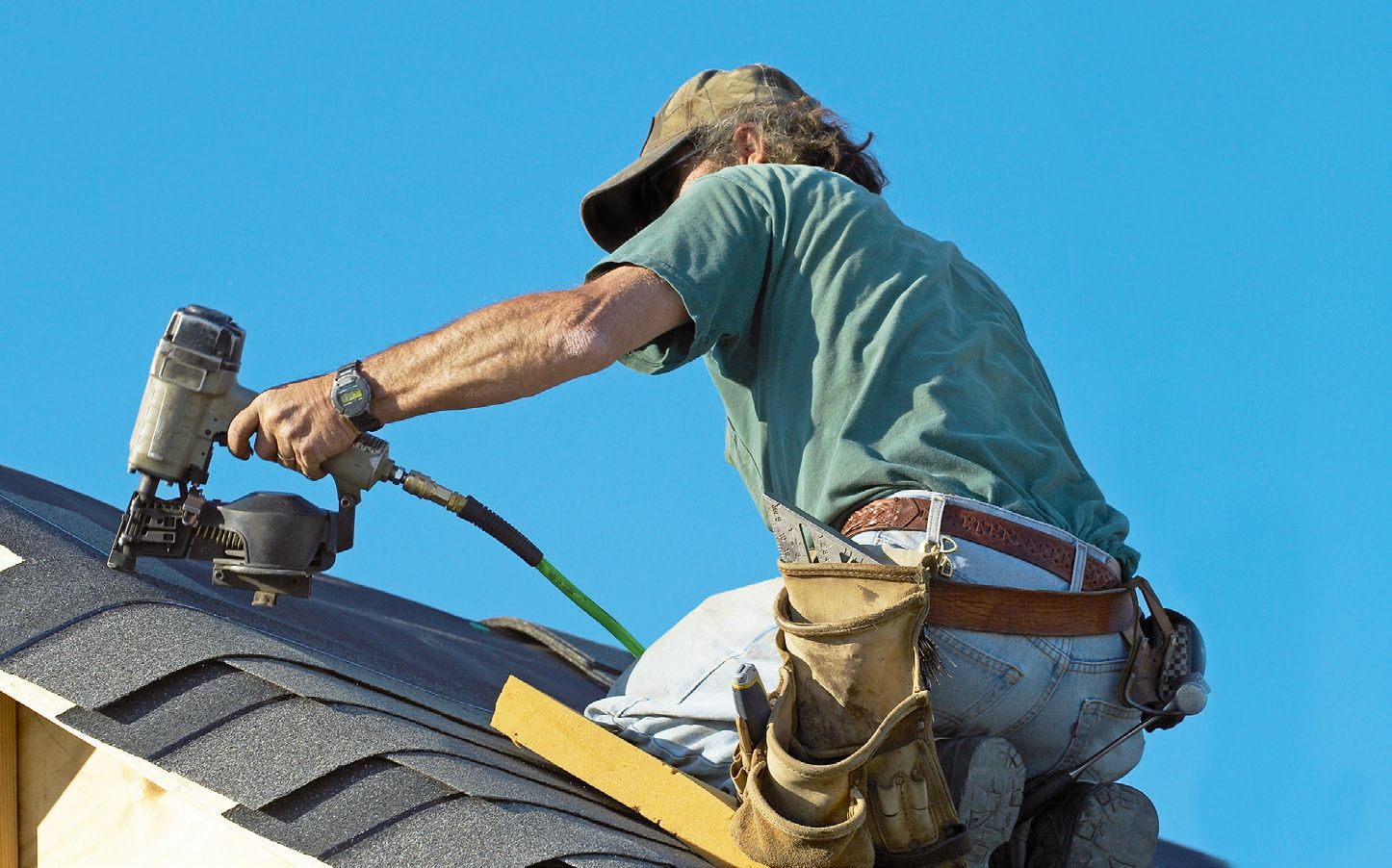

Укладка гибкой черепицы

Когда все предварительные работы завершены, можно приступать к укладке кровли.

Правила монтажа:

1. Укладывать листы следует, начиная от нижнего края крыши.
2. Перед началом монтажа нужно приготовить поверхность.
3. Положить гидроизоляцию.
4. Первый слой крепят по нижней кромке крыши. С черепицы срезать всё лишнее.
5. На первый слой укладывают второй и так далее, идя снизу вверх.
6. Лист следует резать поперёк, чтобы получить трапециевидные детали. Этот элемент устанавливают на готовую крышу.

Укладку гонтов начинают с разметки. Вдоль всего нижнего края крыши (параллельно ему) следует начертить линию. Перпендикулярно этой направляющей нужно провести линию для каждого вертикального ряда черепицы. То есть на данном этапе ваша задача — разметить сетку на каждой из поверхностей конструкции. Её следует делать точно, так как она нужна для последующей регулировки расположения элементов кровли.

Дальнейший монтаж выполняют по такой схеме:

1. Карнизный ряд. Выполняют из рядовых или коньково-карнизных полос. Закрепляют верхним краем на металлическую планку, специально предназначенную для этих целей.
2. Первый ряд. Если скат длинный, начинать лучше с его середины, выдержав расстояние от карнизного ряда 1–2 см.
3. Все следующие ряды монтируют с середины. Рисунок протектора смещают в соответствии с узорами на внешней стороне. Укладывают таким образом, чтобы низ гонта был совмещён с вырезом расположенного под ним элемента.

Знаете ли вы? Переработка 1 тонны старой битумной черепицы способна сэкономить 1 баррель нефти. В 2012 году в США из такого сырья восстановили свыше 70 млн. тонн битума для строительства автодорог.

Примыкания делают по треугольным рейкам закреплённых по углам сопряжений — это необходимо сделать для надёжного закрепления материала.
