Свайный фундамент под баню
Свайное основание под баню бывает различных видов:
- Свайно-винтовое. Конструкция состоит из железных столбов на конце которых расположен винт. Их просто вкручивают в почву на необходимую глубину и заливают изнутри бетоном. Экономичный вариант, так как вкрутить сваю можно своими руками при помощи 3 или 4 человек.
- Свайно-заливной с растверткой. В почве по разметке бурят скважины глубиной в 2–3 м. В них помещают каркас столбиков из связанной арматуры, так чтобы арматура была по длине больше скважины на 5–10 см. Все заливают бетоном. Для сыпучей почвы стенки скважины можно закрыть рубероидом или металлическими трубами. Сверху на оставшуюся часть армирования делают обвязку и опалубку. Раствертку заливают разом, чтобы застывал фундамент равномерно. Внешне основание напоминает ленточное, но из-за заливных столбиков конструкция более прочная и подходит для любого вида почвы.
Столбики под небольшую баню на садовом участке можно выложить из красного кирпича. Сначала заливается буровая свая, а затем сверху выкладывают столбик в 4 кирпича. Кирпичные столбики просто собрать своими руками, а цена на них меньше в несколько раз, чем заливать раствертку.
Свайно-винтовой фундамент монтируется просто своими руками.
Цена на свайный фундамент винтового типа зависит от количества столбиков и их размера. В среднем цена за 1 столбик от 1800 р. + оголовок к ней от 350 р. Буровые сваи обойдутся дешевле. Но цена на работы выше, так как трудозатрат больше.
Ленточный фундамент
Практически каждый человек, собирающийся возводить на своем участке такое нужное и полезное сооружение, коим является баня, задается вопросом, какой фундамент лучше сделать под баню. Фото, представленное ниже, демонстрирует ленточный тип фундамента. Он предусматривает создание монолитной основы в виде ленты. Она должна располагаться под несущими стенами. Этот тип основания очень затратный, что объясняется необходимостью использования материалов в большом количестве. Однако этот недостаток компенсируется легкостью строительных работ, которые не требуют использования специальной техники.
Ленточный фундамент имеет высокую надежность, поэтому может быть использован для бань любого типа. Для создания подобного основания потребуется монолитный или сборный бетон или бутобетон. Для укладки подготавливается траншея, внутри которой сооружается опалубка.
Ленточный фундамент обычный заглубляется на 70 см, а ширина готового основания составляет предел в 30 см. Это верно для постройки из пиломатериалов. Если же вы планируете применять бревна, то вышеупомянутое значение должно быть немного больше. Дно засыпается песком и щебнем, каждый из которых должен формировать слой от 15 до 20 см. Материалы хорошо уплотняются, а после заливаются бетоном.
Еще один вариант создания заключается в том, что на дно траншеи укладываются крупные камни, которые еще называются бутом. Далее заливается слой бетона, а после снова укладываются камни. Материалы чередуются, а при необходимости основание усиливается арматурой.
Изготовление и установка опалубки
Заливка фундамента из бетона производится в предварительно собранную каркасную конструкцию. Для выполнения работ понадобятся:
- доски;
- листовой металл.
Из металлических или деревянных щитов собирается конструкция опалубки, которая должна возвышаться над нулевой отметкой на 20-30 см
Важно обеспечить гладкую поверхность внутренней стороны каркаса, позволяющую удалить щиты после твердения бетона
Выполняется данный элемент конструкции бани путём заливки бетона в опалубку, изготовленную из досок
Выполните гидроизоляцию каркаса с внутренней стороны опалубки, используя полиэтиленовую пленку или рубероид. Щитовой контур должен повторять конфигурацию здания и обладать жесткостью, позволяющей выдержать усилия от массы бетона. Теперь можно приступать к усилению конструкции с помощью стальной арматуры.
Пошаговая технология заливки на примере ленточного фундамента
Рекомендуемая схема действий включает следующие этапы:
1. Расчистка строительной площадки.
2. Разметка будущего фундамента под баню: начиная с внутреннего угла по периметру 4×6, с пометкой несущих стен и проверкой по диагонали (допустимое отклонение составляет 20 мм). Для обозначения используются колья длиной не менее 70 см и веревка, по краям предусматривается запас около 10 см
На этом этапе важно проверить ровность углов и отсутствие перекосов по диагонали, все габариты измеряются несколько раз
3. Копка траншеи под ленточный фундамент: глубина включает высоту ленты, дренажную подушку и 10 см запаса на осыпающийся грунт, ширина – на 15 см выше расчетной. Выкопанная земля ссыпается вглубь будущей бани.
4. Засыпка гравийной-песчаной подушки – не менее 10 см на каждый слой с тщательной трамбовкой. На пучинистых грунтах толщина песка возрастает до 50 см, это учитывается на предыдущем этапе.
5. Установка опалубки, с этой целью используются сбитые деревянные щиты толщиной от 3 см без крупных щелей. По периметру обновляют и перепроверяют разметку основания, по углам вбивают колья или жесткие пруты. Высота опалубочных конструкций зависит от размеров ленты, над уровнем грунта они поднимаются на 10-15 см. На этом этапе закладывают вентиляционные и канализационные отверстия (при необходимости). Для исключения перекоса между щитами закрепляют деревянные бруски одинаковой длины.
6. Засыпка битого кирпича на дно.
7. Сборка и укладка арматурного каркаса. Для фундамента под баню подходят металлические прутья с диаметром от 12 до 16 мм, соединяемые с помощью проволоки или пластиковых хомутов. Каркас проще сделать снаружи, далее его размещают так, чтобы металл не касался будущих краев ленты (рекомендуемый отступ составляет не менее 5 см).
8. Приготовление и распределение бетона внутри опалубки. Ленточное основание под баню можно залить готовым бетоном или сделать его самому. Рекомендуемые пропорции для самостоятельного замеса: 1:3:3,5:0,5 (цемент:песок:щебень:вода). Отзывы о допустимой прочности расходятся, нормативный минимум для готового бетона – М150, но практика показывает, что лучше выбрать более высокую марку. Раствор заливается слоями по 20 см, каждый из них слегка трамбуется (крепкой палкой, дрелью или молотком выбиваются пузыри воздуха), после чего без перерыва приступают к следующему, верхний тщательно разравнивается.
9. Снятие опалубки через 1 неделю. Вызревание бетона (3-4 недели).
По аналогичной схеме можно залить фундамент для бани своими руками при выборе столбчатого типа. В этом случае меняется 3 пункт пошаговой инструкции: вместо траншеи выкапываются углубления для закладки квадратных опор. Рекомендуемый размер столбцов по углам составляет 40х40 см, боковых – 25х25, глубина подбирается из учета уровня грунтовых вод и 15 см гравийной прослойки. Опоры возводят из ж/б, жженого кирпича, камня, забетонированных асбестоцементных труб диаметром от 20 мм.
Рекомендации
Для снижения риска перекоса бани и поднятия ленточного фундамента на пучинистых грунтах следует сделать более толстую песчаную подушку: не менее 50 см в сравнении с обычными 20. В стандартных условиях основание не утепляют и гидроизоляцию выполняют самую простую: обмазывают битумными мастиками верхнюю сторону бетонного массива. На участках с риском подтапливания рекомендуют залить раствор поверх пенополистирольных плит и утеплить (или как минимум изолировать от влаги) вертикальные стенки.
Распространенные ошибки
Главная опасность связана с выбором неправильного типа основания или недостаточной глубиной заложения. Баня – легкая постройка, даже на водонасыщенных и пучинистых грунтах многих проблем удается избежать увеличением толщины засыпки песчаной подушки. При сомнении в своих силах при оценке почвы или расчете параметров фундамента лучше обратиться к специалистам. Также к грубейшим нарушениям технологии заливки относят:
Сварку армирующих прутьев между собой, единственно верным соединением служит обвязка проволокой или хомутами.
Использование бетона с маркой прочности ниже М150.
Приготовление и заливку раствора в холодное время года или прерывание процесса
На стандартное ленточное основание 4х6 м без несущих стен уходит чуть больше 5 м3 бетона, важно провести этот этап в один день.
Зимовка ненагруженного фундамента. Без консервации, утепления и возведения несущих стен ее перенесут только свайные и столбчатые основы, ленточные и плитные деформируются под воздействием морозного пучения грунта.
Дополнительные варианты
Вместо привычного фундамента можно использовать сваи. Такая основа подразумевает закапывание небольших свай, служащих «ножками» для парилки. В качестве «ножек» также используют шлакоблоки, автомобильные покрышки.
Шлакоблоки устанавливают по периметру будущего здания, для этого хватает 6–9 штук. Покрышки наполняются песком, трамбуются, таким образом превращаясь в столбы. Если используется готовый банный домик, бочка-сауна, то можно подложить деревянные бревна, железные полнотелые прямоугольные трубы, бетонные столбы.
Баня без фундамента подойдет людям, которые желают обладать передвижной парилкой. К особенностям передвижной бани относится креативность, мобильность, дизайнерский подход. Ассортимент готовых парных довольно широк. Даже не имея большого участка, передвижную сауну можно поместить в гараже, на автостоянке. Небольшие размеры бани являются как недостатком, так и достоинством.
Если не хочется тратиться на дизайнерскую баню, можно сэкономить, сконструировав ее самостоятельно. Постройка на колесах будет иметь шасси, парилку, предбанник, который возможно совместить с душевой комнатой. Немного фантазии, смелости, денег и личная мобильная баня готова.
Виды фундаментов
Фундаменты подразделяются на несколько основных видов:
- Ленточный.
- Столбчатый.
- Плитный.
- Свайно-винтовой.
Каждый тип фундамента имеет свои особенности, свои сильные и слабые стороны. Поскольку речь идёт про фундамент для бани из пеноблоков, то какого-то слишком мощного основания не требуется, и выбор материала для постройки сложным не будет, подойдёт любой тип.
Краткий обзор типов
- Ленточный – основание, состоящее из сплошной бетонной полосы по всему периметру здания и внутренних несущих стен. Самый распространённый тип фундамента, проверенный на тысячах построек. Обладает высокой несущей способностью, довольно большой материалоёмкостью.
- Столбчатый состоит из системы столбов или свай, расположенных в узловых точках будущего здания – по углам, в местах соединения или пересечения несущих стен и простенков. Чаще всего, такой фундамент заглубляется в грунт на глубину в 0,5 – 1 м ниже глубины промерзания почвы. При строительстве бани можно обойтись более простыми методами – использовать столбы из отдельных блоков на песчаной подсыпке, без заглубления. Про серьезную ошибку таких фундаментов смотрите видео ниже.
- Винтовые сваи. Такой фундамент наиболее выгоден на участках со сложным рельефом, с уклоном или складками. Винтовые сваи завинчиваются в грунт до твёрдых слоёв, сверху они обрезаются или наращиваются до получения единой плоскости, на которой монтируется ростверк, несущий стены. Позволяют обойтись без выравнивания рельефа участка, что требует техники и не всегда возможно.
- Плитный. Это монолитная бетонная плита, заложенная под всей постройкой. Такое основание ещё называют “плавающим”, так как плита не заглубляется в грунт и перемещается вместе со зданием при каких-либо подвижках почвы, например, сезонных при таянии снегов и т.д. Используется на слабых грунтах, способен нести значительные нагрузки. Высокая материалоёмкость, и, как следствие, высокая цена такого основания компенсируется тем, что сам фундамент является полом цокольного этажа.
Полезное видео
В ролике ниже показано, как фундамент из винтовых свай поможет поставить строение со сравнительно небольшими (по сравнению с бетонными) затратами на рельефной местности, склони и даже над водой:
В следующем ролике показана серьёзная ошибка, допускаемая при возведении столбчатых фундаментов:
https://youtube.com/watch?v=xNxNmBUxcjk
Нужен ли фундамент под печь в бане
В основном, наличие фундамента определяется размером и весом печи, которые, в свою очередь, зависят от общего размера бани. То есть, большой объем помещения требует наличия большой печи, которая имеет значительный вес и должна иметь опору на достаточно мощный фундамент. Специалисты определили предельный вес печи – 700 кг (в некоторых источниках указывается 750 кг), который может быть установлен без обустройства отдельного фундамента. Для печей, вес которых превышает это значение, наличие полноценного фундамента обязательно.
К сведению! Это относится к постройкам, имеющим ленточный, столбчатый или свайно-винтовой фундамент. Если баня выстроена на сплошной бетонной подушке (плитный тип), отдельная площадка под печь не требуется.
Для окончательного решения вопроса надо рассмотреть все аспекты – вес печи, тип основного фундамента, тип грунта, объем котла (который может увеличить общий вес печи в несколько раз), материал печи и т.д. Надо учесть, что для печи нужен отдельный фундамент, не связанный с общим фундаментом постройки.
Такое правило обусловлено необходимостью снизить нагрузку и исключить деформации печи при каких-либо подвижках или просадках общего основания бани. Давление на грунт, создаваемое стенами и печью, разное, отчего величина оседаний и подвижек значительно различается.
К тому же, реакция элементов конструкции на осадки неодинакова. Небольшие изменения, не вызывающие серьезных проблем для стен и перекрытий, могут обернуться катастрофой для печи, особенно для кирпичной. Образование даже небольшой трещины чревато появлением угарных газов, дыма, проникновением искр в помещение. Поэтому необходимость надежного отдельного основания для печи большого размера и веса бесспорна.
Когда можно обойтись без фундамента
Если вес печи не превышает 700 кг, или общий фундамент бани представляет собой сплошную монолитную плиту из бетона, отдельный фундамент под печь в бане можно не возводить. Относительно легкие печи, чаще всего, металлические, они имеют более высокую прочность, чем кирпичные. Такие конструкции можно устанавливать даже на деревянный пол, соблюдая при этом все требования пожарной безопасности. См. статью про установку металлической печи.
Печи из кирпича имеют большой вес, но при общем монолитном фундаменте их строят без каких-то отдельных оснований. В данном случае есть опасность разрушения печи при деформациях опорной плиты, поэтому к ее обустройству надо отнестись со всей ответственностью.
Изготовление фундамента
После предварительной разметки, планировки и выравнивания площадки под фундамент можно приступать к закладке фундамента. Рассмотрим процесс изготовления ленточного фундамента с малой глубиной заложения, как наиболее распространенного и пригодного для возведения стен бани из любого материала.
Ленточный фундамент с малым заглублением представляет собой бетонную ленту шириной около 30 см, уходящую в грунт на глубину 30 – 50 см, верхний край которой находится выше поверхности грунта на 15-20 см, образуя цокольную часть строения.
Для проведения работ необходимы следующие инструменты:
- разметочные колышки;
- мерный шнур или проволока;
- строительный уровень;
- отвес;
- штыковая и совковая лопата;
- молоток;
- пила ножовка по дереву;
- пила ножовка по металлу;
- пассатижи;
- строительный вибратор;
- бетономешалка.
На размеченной под строительство при помощи колышков и шнура площадке выкапывается траншея. Ее глубина 0,5 м, ширина – около 30 см. Дно траншеи засыпается слоем песка толщиной 10 см и трамбуется. Поверх песчаной подушки насыпается слой гравия (10 см) и утрамбовывается так, чтобы песок и гравий образовали единую смесь.
Согласно плану в специальные углубления укладываются сливные и водопроводные трубы, а также, при необходимости, трубы для электропроводки. Для организации слива обычно используется сливной колодец, располагающийся на расстоянии 3-5 м от стены бани. Сливные трубы укладывают с уклоном в сторону сливного колодца для организации самотека воды. В местах прохождения трубы через бетонную ленту фундамента на поверхность трубы наматывается несколько слоев гидроизоляционного материала, чтобы не повредить поверхность трубы в процессе заливки бетона в опалубку.
По краям траншеи устанавливается опалубка из досок шириной 20 см, образующая верхнюю цокольную часть фундамента. Доски закрепляются при помощи распорок и колышков, вбитых в грунт. В углах доски дополнительно скрепляются гвоздями или вязальной проволокой. Вертикальность стенок траншеи и расположение опалубки проверяется отвесом, горизонтальное положение края опалубки корректируется при помощи строительного уровня.
В подготовленную траншею с установленной опалубкой укладывается 2-3 контура арматуры диаметром 10-15 мм. Вертикальные отрезки арматуры соединяются с горизонтальными прутьями при помощи вязальной проволоки. Шаг крепления вертикальных прутьев не должен превышать 0,5 м. Концы горизонтальных арматурных прутьев не должны находиться в углах здания, для чего при монтаже арматура изгибается так, чтобы концы прутьев находились не ближе 0,5 м от угла здания.
Прутья опалубки укладываются так, чтобы они не выступали из бетона. В противном случае арматура будет подвержена коррозии, что может послужить причиной нарушения целостности ленты фундамента под нагрузкой в процессе его эксплуатации.
После окончания монтажа и проверки прочности крепления арматуры в траншею заливается бетон, из которого при помощи строительного вибратора удаляются пузырьки воздуха. Поверхность бетона выравнивается и закрывается гидроизоляционным материалом для защиты от атмосферной влаги и прямых лучей солнца. Через 10-14 дней после полного затвердения бетона можно удалить опалубку и начать возведение стен бани.
В случае, если внутренние перегородки бани легкие, нет необходимости использовать в качестве их опоры ленточный фундамент. Для уменьшения трудозатрат и экономии материала в точках пересечения внутренних перегородок можно использовать элементы столбчатого фундамента. Для изготовления несущих опорных столбиков под внутренние перегородки бани можно использовать жженый кирпич или бетон. Размер фундаментных столбиков из кирпича обычно составляет 0,5х0,5 м, из бетона – 0,6х0,6 м.
Если для отопления бани используется печь-каменка большой массы, то для ее установки необходимо изготовить отдельный фундамент, который можно сделать в виде сплошной бетонной плиты или изготовить комбинированную конструкцию в виде кирпичных заглубленных столбов, пространство между которыми также выкладывается кирпичом на цементном растворе.
Что необходимо учитывать при возведении ленточного фундамента
У каждого вида фундамента есть свои плюсы и свои минусы, а также важные особенности, которые обязательно следует учитывать при монтаже.
Задаваясь вопросом о том, какой фундамент лучше делать под баню, вы должны обратить внимание на то, что ленточное основание при возведении его в средней полосе России должно быть поднято на 30 см от земли. Эта часть выполняется из бетона, но предварительно следует установить опалубку
Выложить внешнюю часть можно и из кирпича, а поверх фундамента укладывается гидроизоляция и слой утеплителя. В качестве первой может выступить рубероид, укладываемый в 2 слоя. Как только основание будет готово, вы можете приступать к возведению цоколя
Однако важно помнить о необходимости отмостки по периметру, которая будет защищать материалы от атмосферных осадков

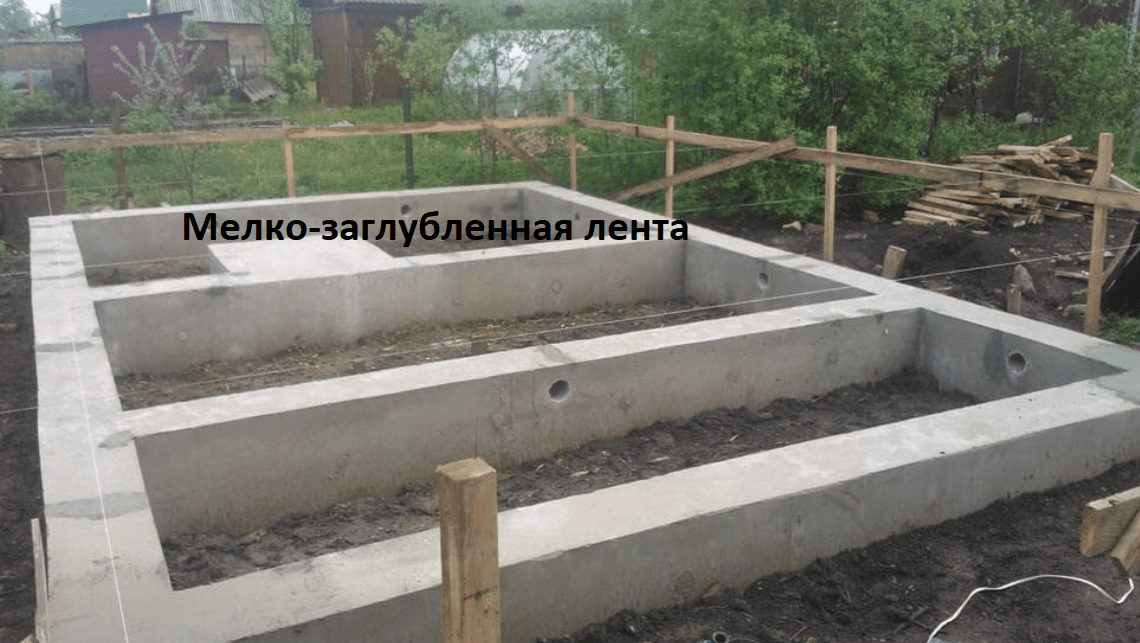

Мелко-заглубленная лента с полами по грунту
Монолитная армированная ж/б лента закладывается по периметру и под несущими конструкциями бани из бревен с любой этажностью и успешно выдерживает подвижки пучинистых грунтов при обосновании параметров конструкции расчетами. В среднем, под малоэтажные бани из цельного дерева закладываются ленты с шириной от 25 см (к толщине будущих стен из пиломатериалов прибавляют 10 см), глубиной заложения не менее 50 см (включая обязательную 15-20 см песчано-гравийную подушку), высотой над уровнем грунта от 30 см.
Во избежание ошибок ширина ленты проверяется расчетом. Все ожидаемые весовые нагрузки, включая массу как стен, кровли и печи бани, так и самого фундамента сравниваются с несущими способностями грунта. При достаточном значении сопротивления грунтов ширина ленты признается оптимальной, в противном случае этот параметр подбирают заново.
После получения всех габаритов, расчета и подготовки материалов последовательно выполняются:
1. Расчистка, выравнивание и разметка участка. На этом этапе под будущей постройкой снимается плодородный слой грунта, колышками и шнуром обозначается место будущей ленты и самой траншеи.
2. Земляные работы, с удалением грунта на проектную глубину, уплотнением дна, засыпкой и трамбовкой не менее 10 см гравия и песка.
3. Установка съемной или стационарной опалубки с учетом мест заложения сливных труб и аналогичных подземных коммуникаций.
4. Вязка и опускание 2 или 3 контурного каркаса из ребристой арматуры с сечением не менее 10 см, с установкой на специальные пластиковые стаканчики для защиты металла снизу и отступом от будущих краев не менее 5 мм.
5. Непрерывное бетонирование, с послойной заливкой раствора, выгонкой воздуха на каждых 20 см и закладкой болтов для крепления нижнего бруса в верхние слои. Залитая смесь тщательно выравнивается и накрывается п/э пленкой, лента оставляется в покое до снятия опалубки (как минимум через 10 дней) и окончательного затвердевания бетона (28 суток по нормам технологии). При ведении работ в сухую погоду фундамент периодически поливают водой.
6. Гидроизоляция стенок ленточного фундамента и обратная засыпка грунта.
Способ привязки нижнего венца продумывается заранее, лучше всего для этих целей подходят болты с загнутыми или расширенными основаниями, закладываемые в бетон при его заливке. На этапе обвязки лента при необходимости выравнивается раствором или болгаркой и закрывается как минимум 2 слоями рулонной гидроизоляции. Угловые и напрягаемые участки дополнительно усиливаются металлом, окончательное завинчивание шпилек проводится после проверки уровня и подтягивания всех слабых мест.
К обустройству полов в дровяной бане обычно приступают после возведения стен. В простейшем исполнении в бане монтируется вентилируемый дощаной настил (в идеале – утепленный). Но при планировании облицовки полов плиткой или высоких требованиях к долговечности полы заливаются бетоном по грунту, с заложением многослойной утепленной стяжки. Потребность в лагах в таких случаях отсутствует, но работы в целом усложняются.
К обязательным условиям технологии относят:
Возведение ленточного фундамента
Подготовительные работы
Расчистка территории нужна для того, чтобы провести разметку участка, а также упростить подъезд строительной техники, той же бетономешалки. Сюда входит:
- уборка камней;
- выкорчевывание кустарников и деревьев;
- снятие плодородного слоя почвы;
- разравнивание участка.
Разметка
Разметка проста, требует аккуратности и элементарных знаний геометрии, в частности, теоремы Пифагора. Чтобы соблюсти прямой угол, нужно соединить в одной точке отмеренный катет и гипотенузу.
Земляные работы
Сначала выкапывается траншея с вертикальными стенками, затем на дно насыпается песчано-гравийная подушка (2:3), толщина которой 20-30 см, если нет других показаний.
Опалубка
Из прочных досок, фанеры, ДСП или ОСП делаем опалубку. Она на 5-10 см выше уровня бетона. Снаружи ее подкрепляют колышки, также можно использовать рейки для укрепления опалубки – их крепят к верху через каждый метр.
Армирование
В землю вбиваются два ряда вертикальных стержней с шагом в 30 см. Горизонтально кладутся длинные стержни, которые скрепляются с вертикальными сваркой или вязальной проволокой.
Заливка
Бетон для заливки состоит из песка, качественного цемента, гравия и воды. Смесь заливается в опалубку, затем из нее стараются удалить пузыри воздуха – вибратором или протыканием (штакованием) жидкого бетона. После этого ей остается только затвердеть. Как заливать во всех подробностях у нас есть отдельная статья.
СОВЕТ! Не оставляйте фундамент на долгое время без нагрузки, это приведет к его деформации под давлением грунта. Если заливка проведена летом, постарайтесь поставить коробку в течение нескольких месяцев.
В заключение
Мы постарались дать достаточно подробную информацию о видах фундаментов и о их возможном применении (можно еще посмотреть эту статью: “Какой лучше фундамент под баню“). Сделать фундамент под баню самостоятельно, или привлечь профессионалов – решать вам.
Выбор типа фундамента является не единственным вопросом, ответ на который следует найти перед тем, как начать строительство бани или обратиться за помощью к специалистам:
- тип утеплителя;
- технология утепления пола, стен, потолка и крыши;
- техника утепления стен: изнутри или снаружи.
Также следует помнить, что компании, специализирующие на строительстве бань, предлагают различные решения. Кроме каркасных и каркасно-щитовых строений популярностью пользуются бани из пеноблоков и кирпича. Каждый вариант обладает собственными плюсами и минусами.
