Дымоход для бани своими руками из трубы

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№
Иллюстрация
Описание
Шаг 1

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям. Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов

Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4

Хомут для сэндвич труб

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5

Разделка потолка бани

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости

К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6

Проход дымохода через кровлю

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Горизонтальная печь — пошагово

  1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
  2. проведите скрупулезную зачистку всех краев;
  3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
  4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
  5. оформите из металлического листа топку выносного типа и сделайте вырезы;
  6. приварите этот фасад к базовой трубе;
  7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
  8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
  9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
  10. все, что остается — это установить дверки для топочного отсека и поддувала;
  11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.

Функции дымохода в бане

Дымовая труба — это по вертикали установленное устройство, по которому из топочной камеры в окружающую среду выводятся продукты сгорания топлива. Функционирование дымохода основано на создании тяги, выталкивающей газы к отверстию в трубе, находящемуся за пределами бани.

Печь и дымоход сделаны из металла

Труба, монтированная на банной печи, выполняет определённые задачи:

  • удаляет газы, а также дым, сажу, пепел и копоть, которые в случае неправильного изготовления дымохода могут покрывать его внутренние стенки и мешать выведению продуктов сгорания топлива;
  • формирует тягу, зависящую от толщины и продолжительности канала дымохода и образующуюся путём замены тёплых воздушных масс холодными.

Устройство металлического дымохода

Для тех, кто делает дымоход для печей своими руками металлические трубы – идеальный вариант, снижающий затраты на материал и время на монтаж. В строительных магазинах продают готовые системы, состоящие из прямых труб, отводов и хомутов. В пользу металлических труб говорит:

  1. Доступная цена. Стоимость дымохода из металла в несколько раз ниже, чем у трубы из кирпича. Кроме того, монтаж металлического дымохода выполняю своими руками, а это экономит заказчику немалую сумму, которую он заплатил бы профессиональному печному мастеру.
  2. Поверхность трубы из металла гладкая, даже скользкая, поэтому сажа и другие мелкие частицы не задерживаются на ней. Это позволяет воздуху под действием разницы температур внутри и снаружи единым, направленным потоком подниматься вверх.

Единственный недостаток этого способа организации дымохода печи в том, что металлические трубы не обладают такими теплоизолирующими качествами как аналоги из кирпича, из-за этого в зимнее время, когда перепад между внутренней и наружной температурой максимальна, на внутренней поверхности оседает конденсат, эта проблему решают современные сэндвич-трубы, защищенные слоем утеплителя.

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

  • Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
  • Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

  • После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
  • Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:

Они бывают трех видов:

  1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
  2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
  3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

  • Перед установкой нужно обозначить место для проделки отверстия.
  • На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
  • Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

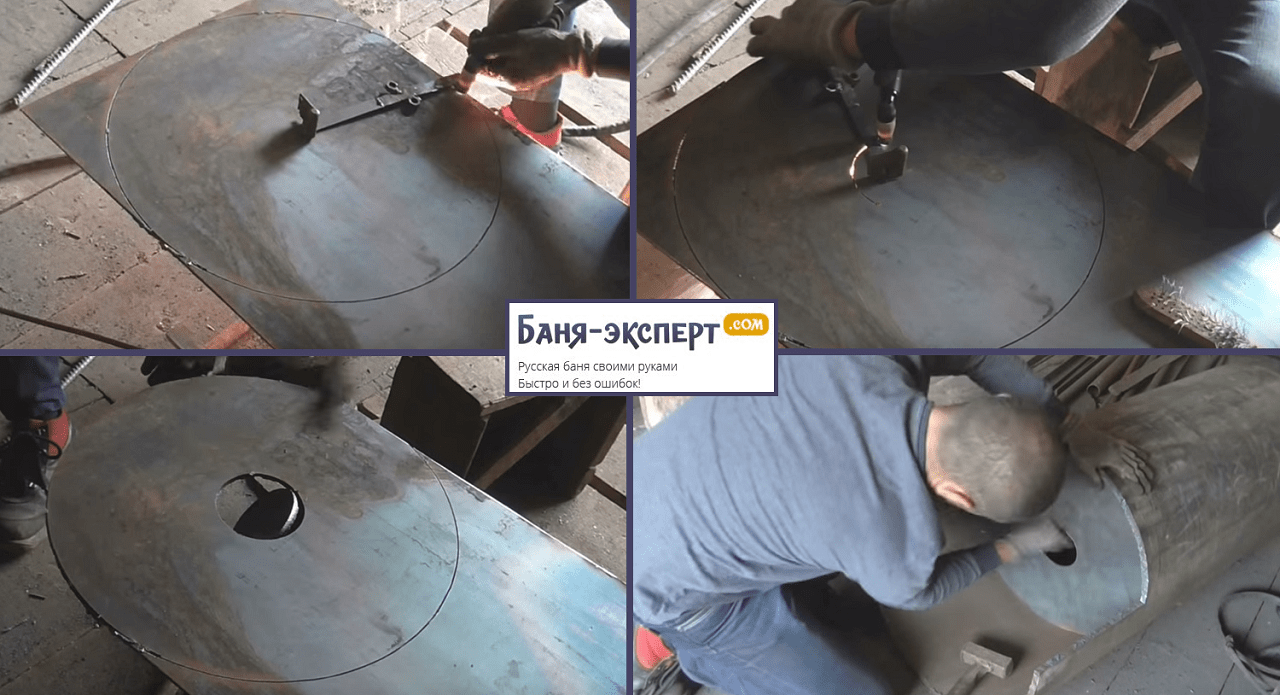

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали)

Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм

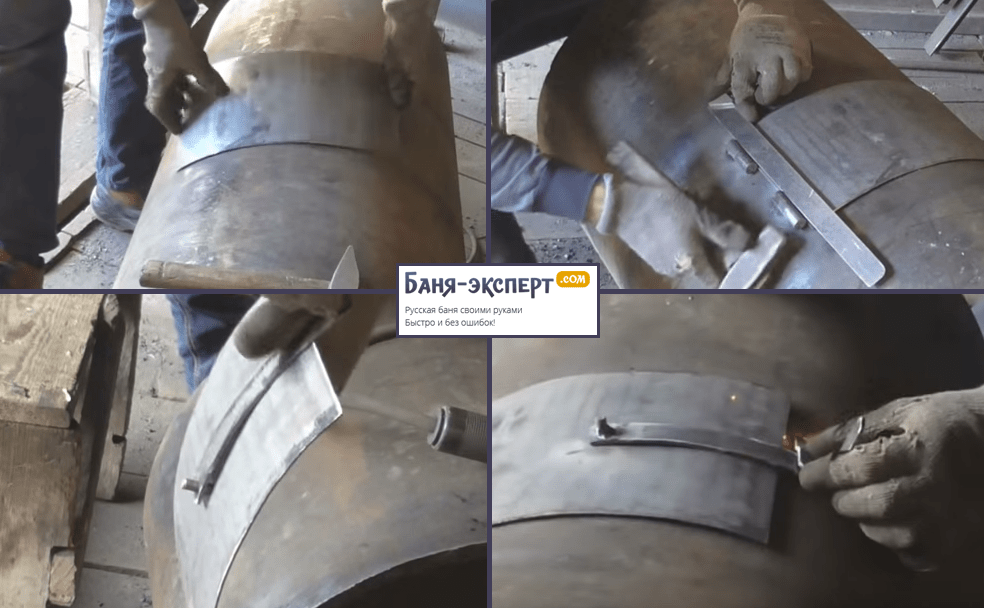

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода
