Что следует сразу учесть
Потребности у всех разные, поэтому начинать составлять проект бани с парилкой, мойкой, комнатой отдыха, санузлом, террасой, бассейном и прочим стоит все-таки с того, как именно вы собираетесь в дальнейшем пользоваться этой баней.
Второй момент – какие климатические условия там, где будет ваша баня – есть специфика для местностей с особо суровыми зимами, например.
Третий момент – какими возможностями вы располагаете, начиная с бюджетных и заканчивая геологией участка.
И если есть определенность хотя бы по пунктам:
- количество человек;
- частота и сезонность использования;
- тип бани (русская или финская, печка железная или кирпичная);
- материал стен (бревно,брус,кирпич,блоки,каркас);
- размеры годного по геологии участка;
- допустимые затраты,
- то можно приступать к проектированию.
Мы же покажем вам варианты того, какой может быть баня при тех или иных заданных габаритах – это не единственные варианты планов, вы можете отталкиваться от них и вносить любые необходимые коррективы.
Скажем так: наша статья для тех, кто уже прикинул в уме, на какой размер бани рассчитывает, и хотел бы познакомиться с уже готовыми планами, чтобы в итоге либо выбрать готовый, либо сделать свой на основе имеющихся.
ВАЖНО! Глядя на планы, принимайте во внимание то, что мы не учитывали толщину стен и утеплений, а она способна существенно сократить площадь помещения изнутри. Поэтому посчитайте заранее толщину стен и пирога утепления, а после вычитайте ее из своего плана (либо, наоборот, добавляйте, если хотите сохранить размерность внутри)
Подготовка проекта и материалов
Работа по строительству каркасной бани начинается с подготовки проекта. Однако еще до начала составления необходимой проектной документации вы должны сделать следующее:
выбрать оптимальную конструкцию бани. Парилка может представлять собой отдельно стоящее здание либо же пристройку к дому или другому строению;
выбрать место для строительства бани;
определить особенности грунта на строительной площадке.
В зависимости от этого будут меняться требования к фундаменту.
Проектирование каркасной бани
Однако в подавляющем большинстве случаев каркасные бани строят на столбчатых основаниях, т.к. такие фундаменты одинаково хорошо себя проявляют при использовании практически в любых грунтах.
Приступайте к подготовке проекта. В состав традиционной бани входит тамбурное помещение, предбанник, умывальник и непосредственно парилка. Также отметьте в проекте место установки печи (если это будет парное помещение, печку рекомендуется разместить в ближайшем к двери углу).
Каркасная баня своими руками
Настоятельно рекомендуется заранее определить оптимальные габариты всех помещений и отразить их в чертежах. К примеру, стандартные габариты парилки составляют 240х200 см, высота потолка – 220 см. Такой баней смогут одновременно удобно пользоваться несколько человек.
План каркасной бани 4х5м 20м/кв
Правильно составленный проект – гарантия легкого и успешного строительства. Чем более подробной и точной будет проектная документация, тем проще вам будет ориентироваться при выполнении работы. Если вы не можете самостоятельно справиться с решением каких-либо вопросов, лучше выделите деньги и закажите проект у специалистов. Лучше заплатить один раз, чем в дальнейшем тратить огромные деньги на исправление разного рода дефектов.
Схема-проект бани с террасой
На этапе составления проекта просчитайте нужное количество материалов. В данном отношении все индивидуально и зависит от размеров будущей бани и ее планировки. Непосредственно каркас собирается из брусков, досок для устройства обрешетки и досок для пола. Вместо дощатого настила пол можно отделать керамической плиткой. В этом моменте ориентируйтесь на свои личные предпочтения, однако в случае с баней древесина является самым предпочтительным вариантом.
Каркасные бани своими руками
Также понадобятся защитные материалы и материал для обшивки стен.
Доски обшивки крепятся в вертикальном положении.
Удельная теплоемкость производимого кирпича
Особенности и преимущества
Часто при строительстве бани отдается предпочтение постройкам небольших размеров. Обусловлено это следующими преимуществами:
- экономичность. Маленькое строение обходится заметно дешевле, поскольку материалов требуется не так уж много. Также на возведение небольшой бани уйдет немного времени. Если следовать рекомендациям специалистов, то постройка отнимет не более двух недель. При самостоятельном строительстве удастся сэкономить еще и на рабочих;
- тщательная планировка. Баня размером 3х4 м не такая уж и большая, поэтому при планировании каждый метр будет использоваться максимально эффективно. Чаще всего помещение разделяют на две части: парилку и предбанник;
- долговечность. Если правильно подобрать материалы, баня прослужит очень долго. Поскольку строение имеет небольшие размеры, можно приобрести качественную древесину.
Внутреннее утепление и пароизоляция
Благоустройство банных помещений каркасной бани изнутри предполагает проведение работ, препятствующих скоплению влаги в результате перепада температур. Дело в том, что внутри конструкции в зимнее время года очень жарко, а снаружи – холодная погода. Отсюда и возникает необходимость обустраивать пароизоляцию. Наиболее простым решением данной проблемы является укладка полиэтиленовой пленки под внутренней отделкой вагонкой.
Следует ответственно подойти к работе по обшивке помещения парилки. В этом случае потребуется устройство качественной пароизоляции из пергамина, алюминиевой фольги, пленки из полиэтилена и т.д.
Не рекомендуется использовать такие материалы как толь или рубероид в парной, поскольку под действием высоких температур они начнут издавать неприятный специфический запах. Специалисты рекомендуют для внутреннего утепления каркасных бань применять рулонный материал «Урсой» толщиной 50 миллиметров.
Его выкладывают между вертикальными стойками, закрепляя прибитыми рейками. В некоторых местах теплоизолятор можно фиксировать на наружных досках, но с применением специальных гвоздей, имеющих над головкой резиновую шайбу.
В результате проделанной работы должно получиться некое подобие пирога для стен бани из следующих слоев:
- вагонка наружная;
- пергамин;
- утеплитель для каркасной бани;
- пленка из полиэтилена;
- вагонка внутренняя.
Основным моментом, о котором не следует забывать, является необходимость оставить 5-сантиметровый воздушный зазор.
Что касается стен и потолка парной, то для отделки желательно применять осиновую вагонку, обладающую целебными свойствами. Также подойдут доски, а именно тополиные или шпунтованные липовые.
Проекты
Правильно подготовленный проект будущей бани 3 на 4 м на даче или приусадебном участке является огромным плюсом и большим этапом возведения постройки. В таком помещении относительно скромных размеров все должно быть изначально продуманно до мелочей: где будет располагаться печь, дымоход, какой будет вентиляция, где установить душевую, и как подвести все необходимые коммуникации. Если все правильно и грамотно рассчитать, то все помещения можно сделать удобными и комфортными для отдыха.
Примером площадей внутреннего пространства бани являются:
- предбанник и раздевалка — два на три метра;
- сама парилка — два на два метра;
- душевая, из которой даже можно оборудовать полноценный санузел, — один на два метра.
А также для комфортного нахождения во всех помещениях и дополнительной вентиляции можно обустроить окна в комнате отдыха и душевой. Оптимальными их размерами будут 70 на 70 см и 50 на 50 см соответственно. Саму парилку тоже можно оснастить небольшим окном. Предпочитаемым размером будут все те же 50 на 50 см. Каркасная баня предусматривает строительство двускатной крыши, под которой возможно оборудовать чердак. Он будет небольших размеров, но там можно будет хранить все необходимое для хорошего отдыха.
И также такую баню можно оснастить маленькой верандой, на которой обустроить дополнительное место для отдыха. С учетом веранды размер конструкции может составлять 4х3 метра.
Для себя возможно изготовить обычный типовой чертеж, на который придется полагаться во время строительства. Но не стоит забывать, что для дальнейшей регистрации данного строения в кадастровой службе придется разработать подробную проектную документацию. Интерьер и внутреннее убранство бани можно оформить в соответствии со своими предпочтениями.
Особенности и преимущества
Многие владельцы частных домов предпочитают обустраивать у себя на территории именно такие небольшие бани.
Дело в том, что у них достаточно много своих преимуществ:
Экономичность. Прежде всего, стоит заметить, что строить такую баню очень выгодно. На возведение постройки размером 3х4 уйдет совсем немного материалов. Если строить помещение из бруса, то на сооружение бани пойдет только одна балка, распиленная на две части. Никаких отходов тут не будет.
В этой части бани можно оборудовать место для отдыха. Но тут с комфортом смогут расположиться всего несколько человек, для большой компании места уже будет недостаточно.
Возведение бани по типовым проектам своими руками
Если ознакомиться с проектами, которые предлагают современные архитектурно-конструкторские компании, то среди них можно найти немало красивых вариантов негабаритных объектов. Наверняка среди них смогут подыскать для себя что-то интересное владельцы небольших приусадебных территорий, расположенных в пригороде. Как правило, планировка таких бань довольно скромная, ведь небольшие размеры не позволяют уместить в них всё, что бы хотел видеть владелец.
Проект постройки 3 x 3 метра
Бани размерами 3 x 3 метра отлично подходят для небольших земельных наделов, поэтому прекрасно вписываются в ландшафт стандартного дачного участка площадью 6 соток. При строительстве загородного дома дачники пытаются сэкономить на всём, поэтому найти здесь просторные внутренние помещения крайне сложно. Поэтому вполне логично, что и комната отдыха, а также моечное отделение будут компактными.
Проект интерьера бани негабаритных размеров учитывает каждую мелочь. Правильно подобранные материалы для внутренней отделки создают атмосферу уюта и тепла. Как правило, здесь используют осину, кедр или липу. И хотя парная является довольно небольшим помещением, ее площади достаточно для того, чтобы быстро нагнетать пар, а это исключает перерасход топлива.
Проект постройки 3 х 4 метра
При составлении проектов для бань размерами 3 x 4 метра из профилированного бруса выбирается планировка, включающая три обязательных помещения:
- комнату отдыха;
- моечную;
- парное отделение.
При желании для таких объектов можно подобрать интересные проекты бань с верандой, которые могут быть оформлены вагонкой из осины. Веранда является полезным дополнением, поскольку помогает визуально увеличить пространство и без того небольшого помещения. Это, в свою очередь, создает более комфортные условия для отдыха.
Бани из профильного бруса пользуются большей популярностью, в отличие от срубов. Объясняется это тем, что эти объекты не подвержены усадке, что позволяет начать их эксплуатировать уже после завершения строительства.
Процесс возведения небольшой бани
При строительстве маленьких бань прослеживается экономия практически на каждом этапе работ. Это касается, как возведения фундамента, так и проведения отделочных работ внутри помещений. Для проекта небольшой бани чаще всего выбирается ленточное основание облегченной конструкции. Серьезной экономии средств удается добиться на этапе закупки стройматериалов. Хотя возводимые строения являются негабаритными, чаще всего ожидаемых трудностей во время соединения рядов бревен при их укладке и подбора подходящих пиломатериалов не возникает.
Небольшие бани обеспечивают неоспоримое преимущество владельцу, которое связано с процессом их отопления. Для таких конструкций достаточно оборудования минимальной мощности, которое стоит гораздо дешевле традиционных печей. Дополнительная возможность для экономии открывается при выборе технического обеспечения бани. Как правило, здесь выбирается самый примитивный и легкий в управлении вариант.
Проекты бань
Начиная строительство бани проекты можно разрабатывать какие угодно, но они должны привязываться к площади участка и расположению жилого дома на нем.
https://youtube.com/watch?v=LnXxlNIZo4E
Первый пример – баня с комнатой отдыха в виде отдельного помещения. Именно из-за отдельного расположения это помещение может быть нагружено дополнительными функциями – раздевалки, предбанника, душевой.
Пример планировки бани 6 х 6 метров с отдельной комнатой отдыха
В этом проекте, несмотря на то, что помещение для отдыха довольно большое, есть и второй этаж, который может быть предназначен для активного отдыха – игры в биллиард, например, или просто для просмотра телевизора. Судя по проекту, комната отдыха занимает половину всей площади, исключая тамбур. Так как высокая температура из парилки сюда не попадает, в комнате можно поставить мягкий уголок и бытовую электронику. Даже при непостоянной протопке бани переохлаждение интерьеру не грозит. Сделать комнату более комфортабельной и уютной можно установкой специальной банной печки с каминным модулем, который будет находиться одновременно и в парилке, и в комнате для отдыха.
Оптимальные размеры предбанника
Возведение стен
Кладка блоков идентична работе с кирпичом. Начинается процесс с выведения углов. Затем по натянутой веревке, производится кладка всей стены. При необходимости через 4–5 рядов, стены связываются армированием. В местах установки дверей и оконных рам, оставляется пространство. Верхняя перемычка выполняется из металлического швеллера или железобетонного блока.
Подняв стены под кровлю, устанавливаются крепления под мауэрлат. На этом этапе нужно остановиться и, закрыв контур коробки, оставить ее в покое на пару месяцев для усадки. В отличие от кирпича, для этого потребуется меньше времени. По истечении срока, можно переходить к решению остальных задач.
Сборка кровельной конструкции
Никаких архитектурных изысков здесь нет
Оригинально можно оформить и односкатную крышу, важно добиться главного – снижения утечки тепла через крышу. Утепление и гидроизоляция чердачного пространства проводится согласно всем правилам
Покрыть крышу можно любым материалом. Даже при конструировании двускатной кровли общая площадь не будет оказывать особой нагрузки на стены бани.
Проводка коммуникаций
Еще на этапе планировки помещений необходимо продумать подводку всех коммуникационных линий. Канализация и водоотвод прокладываются в подпольном пространстве. Все линии необходимо дополнительно изолировать. Если фундамент используется свайный или столбчатый, то придется продумать еще и обустройство цоколя, затем закрыть его и дополнительно утеплить. Это позволит не только защитить коммуникации от холода, но и снизить вероятность промерзания полов в бане.
Утепление стен
Хотя блоки, в производстве которых используются материалы, относящиеся к классу теплосберегающих (полистирол или керамзит), отлично справляются с задачей, дополнительное утепление стен бани, все же, необходимо. Обычно делается это снаружи. Строение обшивается сайдингом, а в обрешетку предварительно собранную для этих целей, укладывают теплоизоляционный материал.
Изнутри стены только обшивают вагонкой, предварительно закрыв их паро- и гидроизоляцией. Пленки, используемые для этих целей, защитят материал от циркуляции паров, влага от которых разрушающе действует на любой материал. Укладка теплоизолятора потребуется только в парилке, где просто необходимо поддержание высокой температуры.
Баня размерами 3 на 4 метра снаружи может показаться не слишком просторной. Иллюзию можно опровергнуть, заглянув внутрь. Сегодня такие габариты пользуются высоким спросом и считаются самыми востребованными для семей со средним достатком.
Возможные проекты
На самом деле, даже на небольших квадратах можно спроектировать различные варианты расположения помещений. Чтобы «выжать» максимум из площади, вход в моечное отделение делают сразу с улицы, без тамбурного помещения. Но, в таких вариантах необходимо подумать об изготовлении надежной дверной коробки и ее дополнительном утеплении. Нужно добавить, что баня с такой планировкой используется строго по назначению. Посидеть и отдохнуть будет негде.
Компенсируется недостаток большим помещением парной и моечного отделения. Здесь позволяется регулировать размеры. Печь размещается в парной. Неплохо, если растапливаться она будет из моечного отделения. В относительно небольших пространствах необходимо сделать качественную вентиляцию. В парной это будет два вытяжных отверстия, а в моечном отделении окно. Дополнительный приток воздуха будет осуществляться за счет естественной вентиляции.
Еще один вариант рассчитан на ценителей банного искусства. От общей площади половина отдается под комнату отдыха, где на входе располагается небольшой тамбур как вспомогательное помещение. Моечная заменяется душевой кабиной. Но это не запрещает расположить на небольшом пространстве пару тумб или лавочек для установки тазов.
Парная занимает небольшое пространство 2–2,5 м/2. Этого вполне достаточно для принятия процедур. При этом три человека будут себя чувствовать на этой площади вполне комфортно. В такой планировке можно немного скорректировать пространство в сторону увеличения площади парилки. Делается это в процессе составления проекта, потому что кардинально менять все, начав возведение бани, нельзя.
Из чего будем строить?
В такой планировке баню можно сделать из кирпича или производных от него материалов. Отлично проявили себя блоки из полистирола или керамзита. У них высокая степень прочности, низкая теплопроводность и достаточный ресурс, позволяющий выстаивать строениям в течение длительного времени. Большие размеры упрощают процесс строительства. Бани из блоков можно возвести под крышу практически за неделю.
Нюансы возведения
Блоки имеют небольшой вес, поэтому от закладки сложной ленточной основы можно отказаться. Достаточно будет свайно-винтовых опор. При условии, что на месте строительства в грунте проходят подземные воды, прочные и защищенные от коррозии сваи будут как нельзя кстати.
При правильном обустройстве столбчатой основы, закладке ее на необходимую глубину и гидроизоляцию соответствующими материалами, такой фундамент тоже будет надежным для бани 3х4 метра построенной из блоков.
Рассматривая выбор фундамента для бани, в расчет необходимо взять тип печи. На таких габаритах возможна кладка каменки, потому основу под нее тоже необходимо продумать заранее. При этом, вне зависимости от варианта обустройства, фундамент для печи лучше сделать как единую площадку, залив ее сплошной плитой.
Какая планировка может быть в помещении бани
Пространство 3 на 4 не обладает хорошей вместимостью, поэтому обычно в плане присутствует парилка с мойкой и предбанником
При постройке чертежей следует обратить внимание на:
- план строят исходя из имеющихся параметров пустого участка;
- для максимальной вместимости нужных помещений с необходимым пространством учитывают замер отделки стен;
- делают пересчет строительных материалов, докупают запасные элементы;
- на планировку тратят большую часть времени, потому как при правильном обозначении комнат человек достигает высшего наслаждения в сбалансированном помещении;
- мелочи заслуживают внимания, от подобного вопроса зависит безопасность членов семьи;
- внутреннюю отделку стен проектирую одновременно с чертежом для бани.
В современных вариациях из-за предпочтений владельца, делают необычное сочетание комнат: парную соединяют с помывочной или бассейн совмещают с комнатой отдыха по соседству с парилкой. Фото для планировки бани 3х4, где мойка и парилка отдельно предоставлены в разнообразных вариациях.

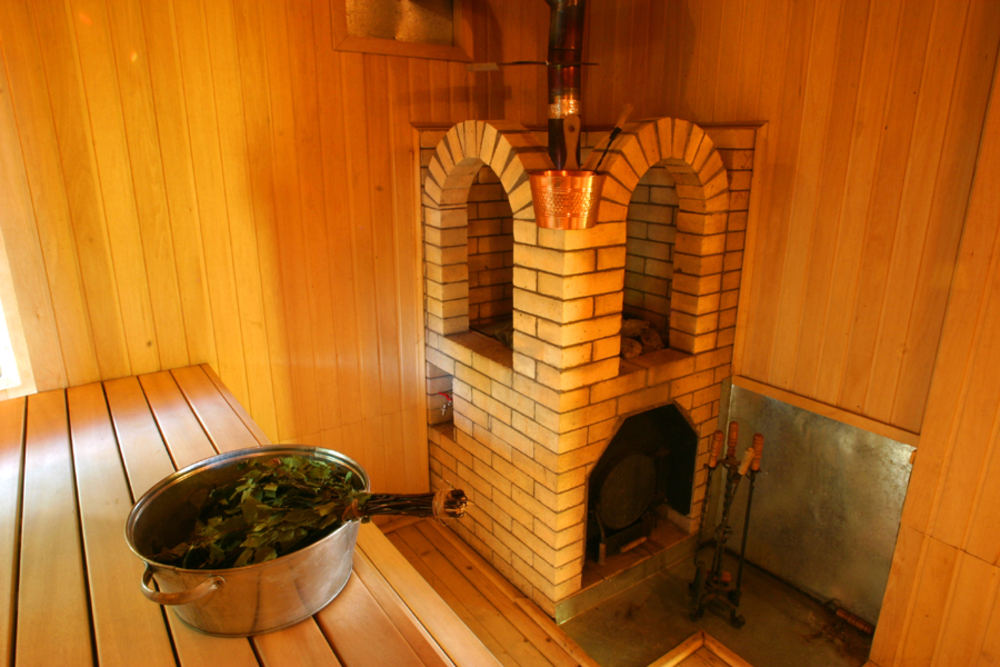

Парная
Важное помещение, которому отводят треть пространства от всего плана. Считается, что малые габариты быстро и лучше прогреваются, поэтому комнату оборудуют только пологом, веником и открытым камином с накаленными камнями
При планировке парной одну стенку оставляют для полки, на которой сможет поместиться человек в лежачем положении. Отсутствие полога заменяют скамьей. Парную соединяют с помывочной, бассейном или комнатой отдыха.
Комната отдыха или предбанник
Это не совсем предбанник, в котором для комфорта устанавливают диван или кресла. При параметрах 3 на 4 комната отдыха и предбанник не имеют различий. Объединенные комнаты могут граничить с помывочной или парилкой. На чертежах предбанник – самая большая комната. Просторным вариантом планировки будет разграничение бани на 2 помещения – комната отдыха, парная или помывочная.
Бассейн
Не обязательное помещение для классической бани, но любителям комфорта понравится идея размещения водоема в комнате отдыха. Это экономит место, хотя бассейн можно заменить душевой кабиной, которую устанавливают в помывочной или парилке.
