Бак с теплообменником для бани

Всё о теплообменниках

Теплообменник служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды расширяться и подниматься вверх, а холодной воды оставаться внизу.

Обычно теплообменники небольшого размера, вода в них быстро нагревается. К теплообменнику присоединяется две трубы – снизу и сверху. Таким образом, горячая вода по верхней трубе, вымещаемая снизу холодной водой, поднимается в бак для воды, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом холодная вода по нижней трубе постоянно самостоятельно добавляется в теплообменник для нагрева в нём. Никаких дополнительных механизмов и насосов, двигателей и моторчиков – голая физика!

Компания Термофор выпускает два вида теплообменников для нагрева воды в бане:

1. Встроенный теплообменник, устанавливаемый внутри банной печи Термофор;

2. Теплообменник «самоварного» типа Костакан , устанавливаемый на дымоход печи и использующий для нагрева воды тепло выходящих в трубу газов (приобретается отдельно от печи).

Все теплообменники Термофор изготавливаются из высоколегированной жаростойкой стали с содержанием хрома не менее 13%.

Как правильно установить печь

Короткая инструкция поможет это сделать самостоятельно, без привлечения сторонних лиц.

  1. Подготовьте фундамент глубиной 400 мм, высота корректируется в зависимости от топки.
  2. Огородите каменку бани кирпичной кладкой с использованием глиняного раствора.


Ограждение каменки в бане

  1. Установите в топочное отделение теплообменник. При этом выход топки следует заранее вывести в отдельную комнату.
  2. Заизолируйте трубы, исходящие от теплообменника.
  3. Выведите дымоход бани через заранее сделанное отверстие в крыше и защитите деревянные элементы металлическим листом и асбестом.
  4. Проведите тщательную герметизацию всех стыков.

Изготовление теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Цены на листовую сталь

листовая сталь

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник – регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник “Ермак”

Теплообменник “Ермак”

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно. Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие

Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Поговорим о правилах монтажа и эксплуатации

Расчет системы

Если вы решили смонтировать систему своими руками, вам придется произвести определенные расчеты. Абсолютно точно рассчитать габариты и объем системы будет затруднительно, да в этом и нет острой необходимости.

К примеру, для обогрева помещения средних размеров достаточно 5 кВт. Такую мощность может обеспечить теплообменник площадью 1 м². Но температура в топке постоянно колеблется, при полном нагреве 1м² обеспечивает до 9 кВт, а уже когда печь затухает, мощность начинает стремительно падать и может опуститься в 5 – 10 раз. Поэтому площадь агрегата берется со значительным запасом, что позволяет выровнять нагрев жидкости.

Конфигурация самого теплообменника может быть различной, среди специалистов здесь нет единого мнения. Одни утверждают, что трубы из нержавеющей стали являются самым оптимальным вариантом, другие отдают предпочтение пластинам или коллекторам состоящих из 2 сопряженных швеллеров.

Подключение системы к душевой кабине.

Советы мо монтажу

Если вы решили собрать систему своими руками, то следует учесть несколько обязательных требований.

  • Баки следует сваривать из металла толщиной минимум 2,5 мм. Требования к верхнему, большому баку предъявляются минимальные, основное это чтобы он не ржавел и не протекал.
  • Требования к трубной разводке и самому теплообменнику несколько выше, в прошлом самым популярным материалом для теплообменника был чугун. Действительно материал очень долговечный, не поддается коррозии и долго держит температуру. Но у чугуна есть и серьезные недостатки, он имеет большой вес, что требует обеспечения серьезных креплений. И чугун достаточно долго нагревается.
  • В данное время большинство специалистов предпочитают собирать систему из нержавеющей стали, цена у нее конечно выше, нежели у чугуна или обычных марок стали поддающихся коррозии, но экономия здесь дороже обойдется в дальнейшем. Для теплообменника самыми оптимальными будут нержавеющие стали марок 08Х17 (430); или 8-12Х18Н10 (304) они обладают оптимальными параметрами теплоотдачи и проходят по всем гигиеническим нормам.
  • Что касается соединительных труб, то естественно они также должны быть из нержавеющей стали. Приводная труба, с холодной водой, должна изначально выходя из большого бака опускаться несколько ниже уровня теплообменника, в нижней точке монтируется сливной кран и далее под углом от 2˚, до 5˚ поднимается до входа в теплообменник.
  • Выводная труба, по которой будет горячая вода поступать в большой бак для бани с подогревом, должна выходить из теплообменника, под углом не менее 30˚ проходить через стену и стыковаться с баком.

Особенности работы устройства

Как уже упоминалось выше, теплообменник встроенного типа находится между кожухом конвектора и топкой. При этом исключено воздействие открытого огня. Аппарат емкостью 5 л способен быстро заполнить бак объемом до 120 л. Эффективность и правильность эксплуатации устройства обеспечиваются за счет предварительного поступления воды в резервуар. После этого можно приступать к растопке печи. Несоблюдение основного условия со временем приводит к потери теплоносителем герметичности и, как следствие, его выходу из строя.

С помощью циркуляционного насоса можно добиться бесперебойности прибора в процессе подачи жидкости. При этом предотвращаются неприятные моменты, связанные с образованием пробок в трубопроводе. Сама же вода, подаваемая в бак с помощью насоса, нагревается значительно быстрее. Эффективная работа печи, оснащенной теплообменником, основывается на следующих факторах:

  1. Открытые системы нагревания воды без давления являются наиболее приемлемыми для отопления такой бани.
  2. Самой эффективной считается система нагрева воды, сумма протяженности труб которой не превышает 3 м. Именно такой длины в итоговом исчислении вполне хватает для обеспечения сообщения между теплообменником и баком, размещенным в смежной с парилкой комнате.
  3. Для обустройства системы нужно использовать однодюймовое металлопрокатное изделие. Именно такой размер соединяющего элемента способен обеспечить нормальное течение жидкости по трубопроводу даже без задействования циркуляционного насоса.

Изготовление теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник — регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник «Ермак»

Теплообменник «Ермак»

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно. Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие

Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Теплообменник открытого сифонного типа

Очень интересный и эффективный вариант нагревать воду на печи, но, к сожалению, не очень распространенный. В печь вваривается наклонная труба, запаянная на конце. Ее второй конец — открытый срез — приварен в нижней части бака с водой. Когда вода налита в бак, часть ее попадает в трубу, расположенную в печи, где она нагревается вплоть до кипения.

Сифонный теплообменник. Эффективный вариант, но редко используется

Одно из практических воплощений такого теплообменника представлены на фото. Конструкция несколько изменена, но принцип остался тот же.

В этом варианте бак располагается на подставке в соседней комнате. В стене и в одном боку печи проделано отверстие (печь стоит боком). Длина трубы такая, что она чуть не достает до противоположной стенки топки. Труба на конце запаяна, отверстие в печи немного большего размера, чем диаметр патрубка, не заизолирован и не уплотнен.

Как соединить теплообменник с баком для воды

Владелец такого водяного теплообменника сифонного типа уже более 6 лет использует данный агрегат. Говорит, что дым не попадает в помещение. Иногда, если в парилку чересчур резко закрыть дверь, может небольшая порция дыма вырваться, но это случается очень редко и не приносит каких-либо неприятностей.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

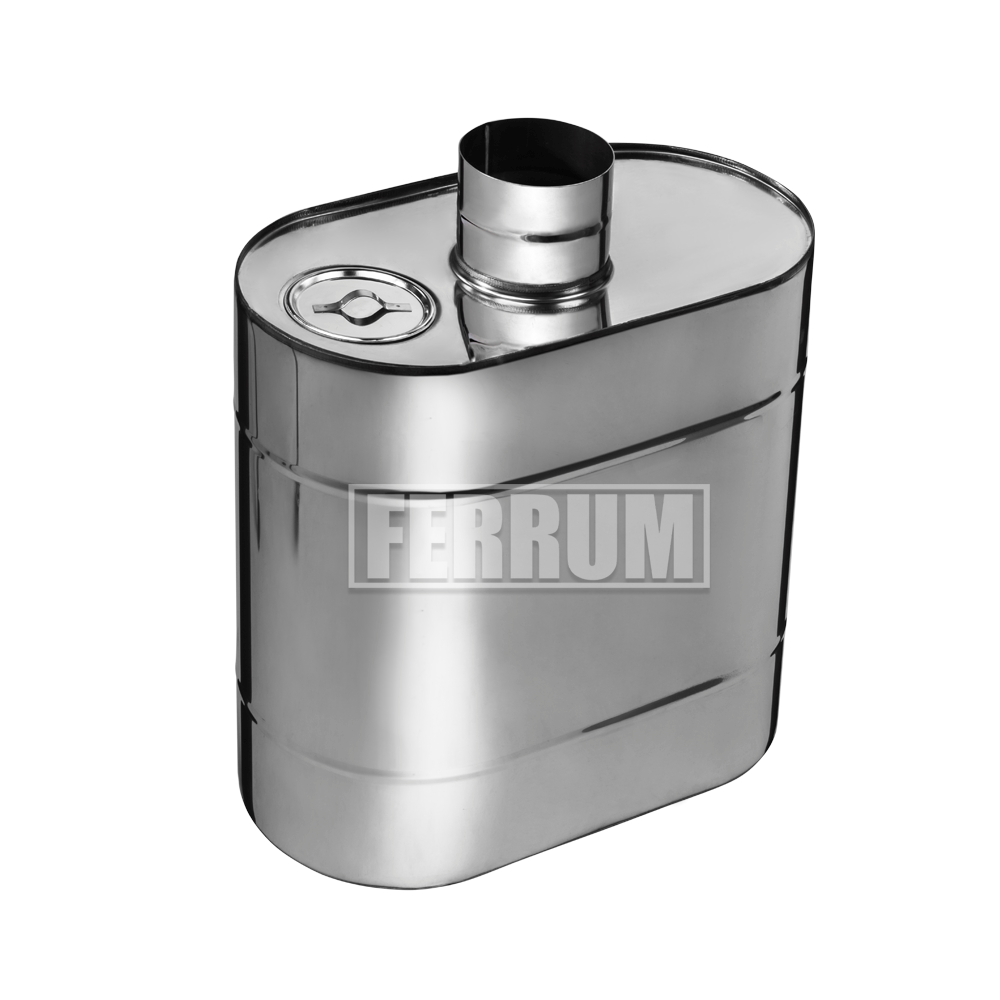

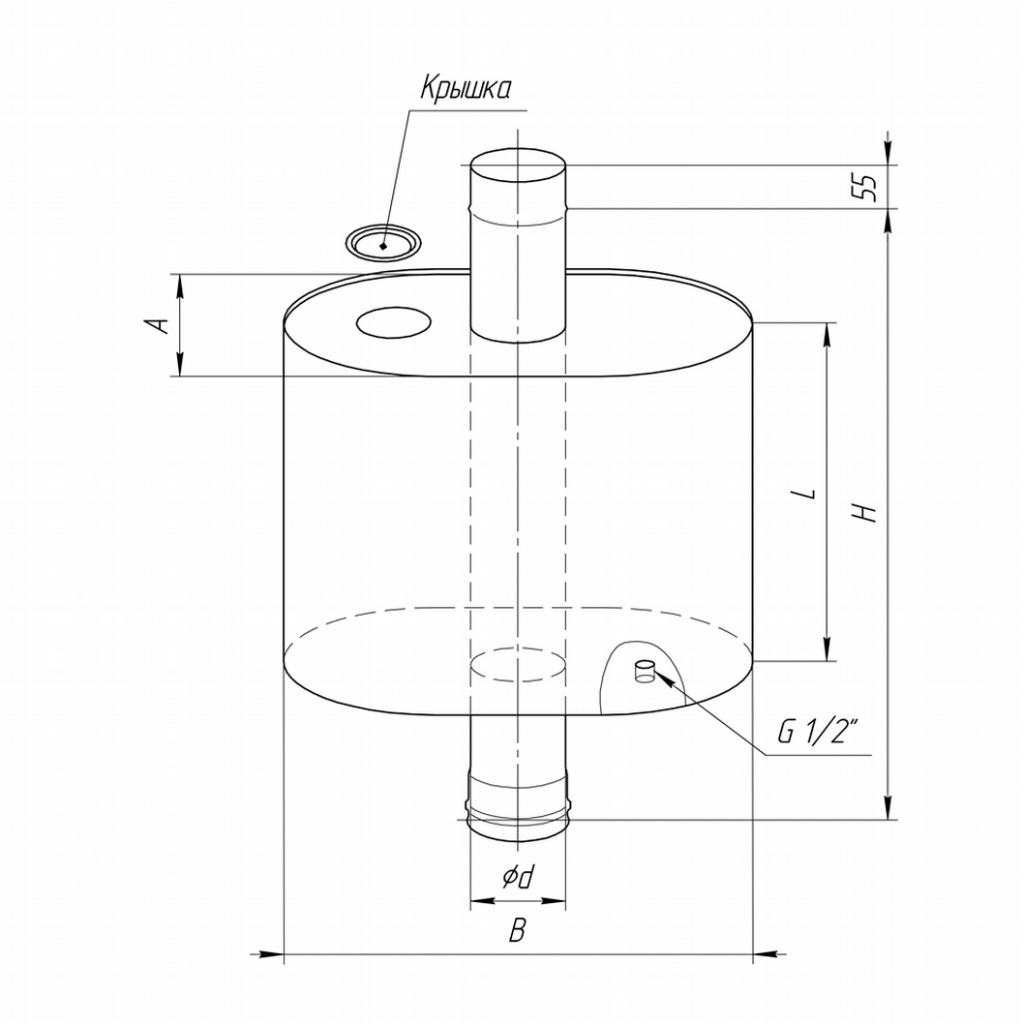

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;
  • запрещается эксплуатировать пустой бак во время работы печи;
  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

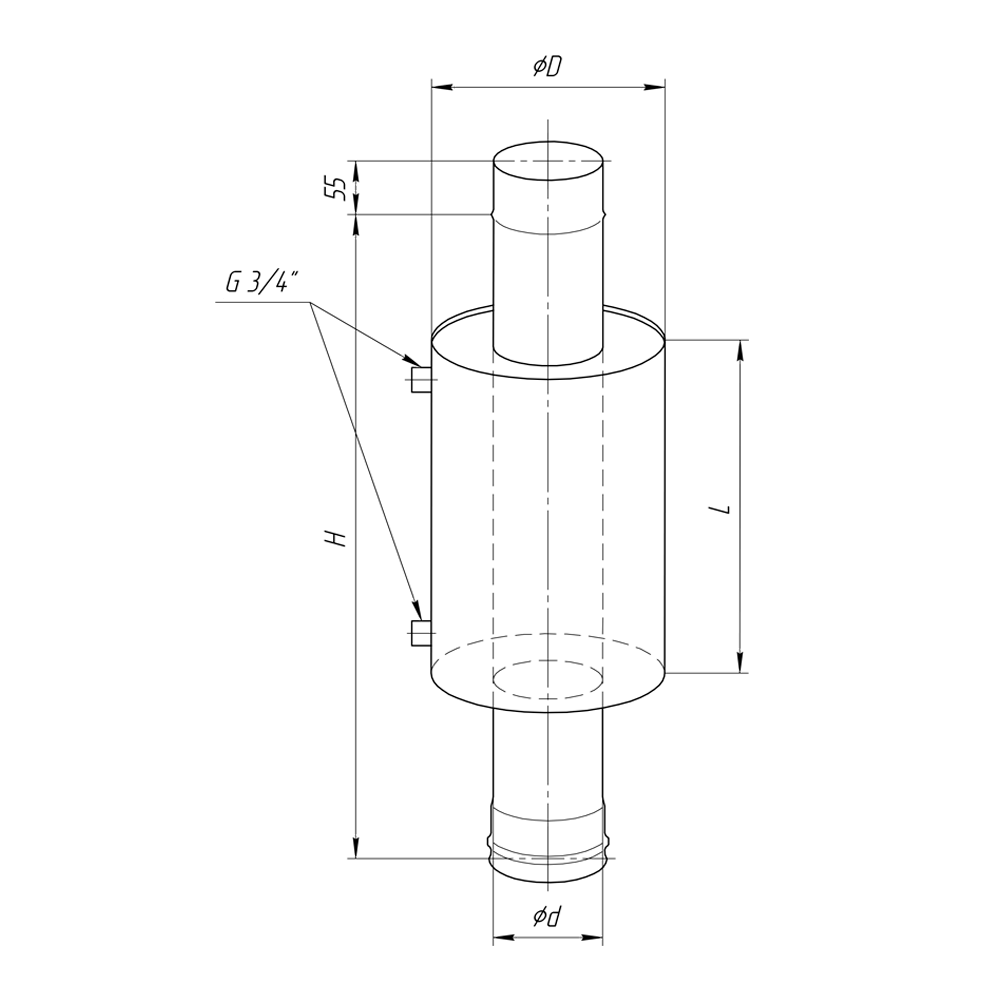

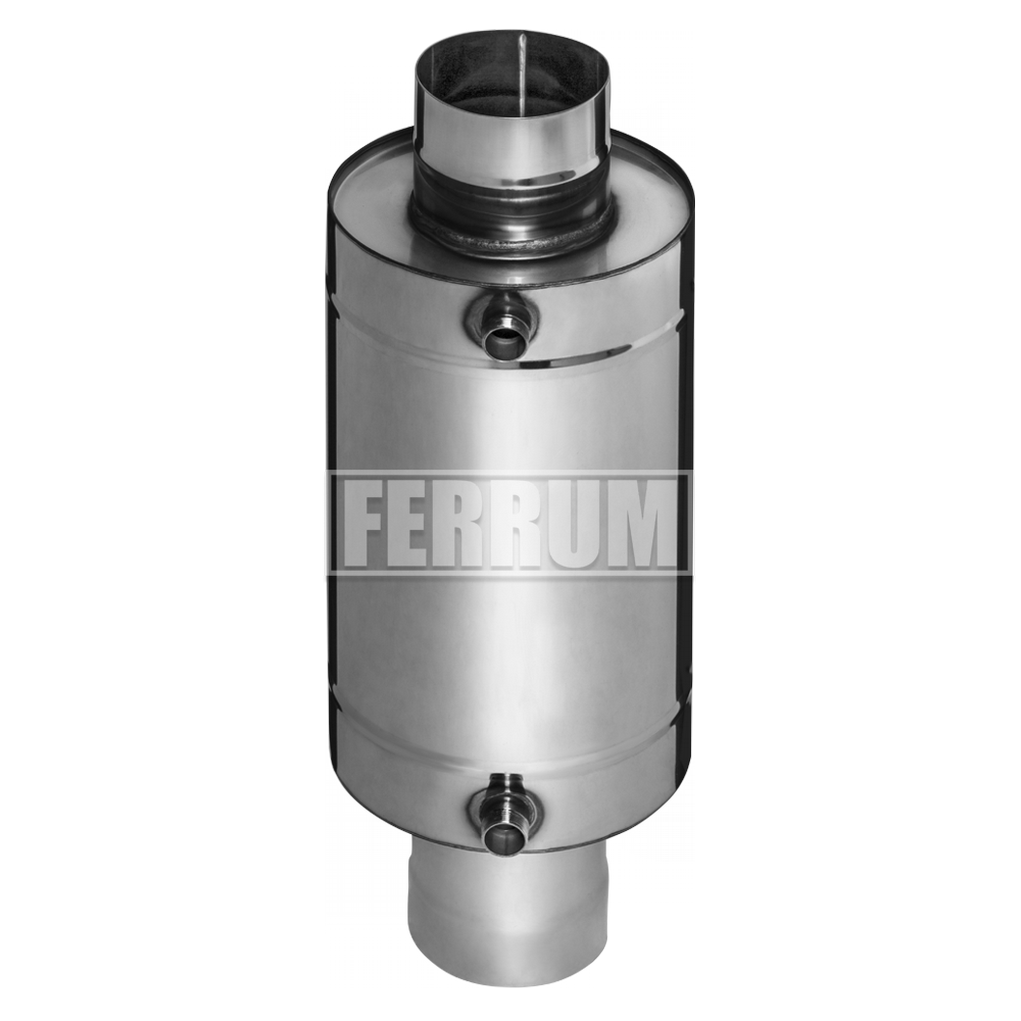

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.
  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Описание элементов конструкции

Предтопочный тоннель – дает возможность разместить дверку топливника в смежном помещении для комфортного использования печи. Жесткая конструкция тоннеля обеспечивает удобство монтажа и демонтажа. Тепловой зазор, между корпусом тоннеля и топки, гарантирует безопасную работу, исключая перегрев. На тоннель устанавливают декоративную рамку, которая прикрывает зазоры в стеновом проеме и формирует облик изделия в интерьере бани. Топочную дверку можно перевешивать для изменения направления открытия. Безопасность эксплуатации обеспечивает самоохлаждаемая ручка.

Предтопочный тоннель с панорамным стеклом – имеет возможность разместить топливник в стене с большой толщиной. Туннель регулируемый и его длина может изменяться в диапазоне от 125 до 225 мм. Эффект камина формирует жаростойкое стекло, которое устанавливается в дверку топки регулируемого тоннеля.

Топка — телескоп, что с наряду с увеличенной длиной до 500 мм обеспечивает удобную объемную закладку топлива и продолжительное время горения. Осыпание продуктов горения происходит прямо в колосник

Каменка – имеет вентилируемый режим работы и имеет традиционно конструкцию открытого типа. Большой объем камней быстро прогревается за счет расширения площади теплопередающей поверхности. Увеличить энергию и получить дополнительный комфорт, можно навесив опцию — сетку-каменку на заднюю стенки печи.

Система газоходов — сконструирована так, чтобы топливо сгорало с максимальной теплоотдачей и обеспечивало качественный отвод дымогарных газов в атмосферу.

Зольник-совок – имеет функцию управления, обеспечивая приток воздуха в топку и через него осуществляются сервисные операции по удалению продуктов горения, которые просыпаются сквозь колосниковую решетку.

Кожух-конвектор — создает оптимальный конвективный поток нагретого воздуха и защищает потребителя от жесткого инфракрасного излучения.

Материалы применяемые при изготовлении каменок обеспечивают надежность, экологичность и безопасность. При изготовлении используются современные технологии раскроя, гибки, сварки и формообразования металла.

Дизайн — печи выполнен в строгом и современном стиле — это эргономичные формы и классические цвета: черный матовый кожух, покрытый кремний-органической краской и рамки из зеркальной нержавеющей стали. Изделия органично вписываются в любой интерьер бани и сауны, дополняя его.

Модельный ряд рассчитан на самые популярные объемы парной: 6-12, 8-16, 12-24, 15-30, 35-50 куб.м, соответственно выпускаются 10 базовых видов изделий, различных по мощности: Ермак 12 (2012), Ермак-Элит 12(2012), Ермак 16 (2012), Ермак-Элит 16 (2012), Ермак 20, Ермак-Элит 20, Ермак 30-2ПС/2К, Ермак 30-ПС/2К, Ермак 50, Ермак-Элит 50.

Выбор печи для бани является немало важной задачей при оборудовании бани и требует предметной консультации специалиста. Модель, ее модификация, выбор опции, зависит в каждом конкретном случае от планировки бани; от объема и качества теплоизоляции парилки; объема смежных помещений, требующих отопления; необходимого температурно-влажностного режима; желаемого времени прогрева парилки; количества людей, одновременно принимающих процедуры, климатического района и сезонности использования

Технические и сравнительные характеристики базовых моделей дровяных каменок для бани, установка печи, монтаж, эксплуатация, транспортировка, хранение и утилизация, комплект поставки, гарантийные обязательства подробно описаны в руководстве по эксплуатации.

Руководство по эксплуатации на печь (Ермак-20 (2012), PDF, 1,44 Мb)

Установка теплообменника, эксплуатация ,транспортировка, хранение и утилизация, комплект поставки, гарантийные обязательства подробно изложенна в руководстве по эксплуатации (паспорт изделия теплообменник универсальный).

Руководство по эксплуатации на теплообменник (PDF, 5.1 Mb)

Принцип работы печи с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.
