Дефлектор для дымохода: для чего нужен, разновидности и принцип работы дымников и флюгеров

Особенности монтажа ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии.

Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

Назначение устройства

Роль дефлектора состоит в защите дымохода от внешнего воздействия окружающей среды (дождя, града, снега, ветра) и создании необходимой тяги в его каналах.

Устройство это знали еще в старину. Использовалось оно для украшения крыш домов. Одновременно с архитектурной ролью элемент играл практическую функцию – усиливал движение воздуха в отопительных и вентиляционных каналах. Его иногда называют дымником, а если он изготовлен в декоративном виде – флюгаркой. Далее мы поговорим о его практическом применении.

Независимо от вида теплоносителя, в любой отопительной системе предусматривается дымоход. Он обеспечивает вытяжку продуктов сгорания. От того, насколько хорошо функционирует дымоход, зависит работа всей системы отопления.

Но даже правильно устроенный дымоотвод иногда дает сбой в работе. Заметить это можно во время сильного ветра, который создает обратное давление в трубе и препятствует выходу из нее отработанных газов. Чтобы этого не случилось, на дымовую трубу надевается дефлектор.

Устройство разряжает воздух на конце трубы

Независимо от конструкции устройств, все они способствуют одному и тому же физическому процессу – возникновению зоны пониженного давления возле препятствий, которые обдуваются воздухом (эффект Бернулли). Воздушные потоки огибают поверхность дымника, их скорость увеличивается и рядом с дымоходом создается область разряжения. Благодаря этому происходит увеличение тяги в дымовой трубе.

На заметку! Использование даже самого простого дефлектора позволяет увеличить КПД отвода дыма на 20 %.

Порядок изготовления дефлектора ЦАГИ

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

  • размер широкой части диффузора – 1,25d;
  • диаметр кольца – 2d;
  • высота кольца – 1,2d;
  • расстояние от нижней кромки кольца до узкой части диффузора – d/2;
  • высота диффузора – d/2 + 1,2d;
  • ширина зонта – 1,7d.

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

  • диффузор;
  • входной патрубок;
  • кольцо;
  • зонт.

Особенности создания шаблонов диффузора и зонта

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

  • диаметр дымохода – d1;
  • диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
  • высота диффузора – H.

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

  1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
  2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
  3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
  4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
  5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
  6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Особенности дефлекторов

Устанавливая дефлектор на трубу, нужно знать о некоторых особенностях его применения:

  1. Чтобы закрепить на дымоходе квадратной или прямоугольной формы круглый дефлектор, нужно воспользоваться специальными переходными патрубками.
  2. Если установленный дымоход имеет большое сечение, то дефлектор нужно устанавливать на специальных ножках или использовать стальные подпорки.
  3. Устанавливая переход от квадратной дымовой трубы к круглому дефлектору, нужно учитывать постепенный напуск кирпичной кладки.
  4. Установка дефлекторов требуется только для отопительного оборудования, работающего на твердом топливе – в остальных случаях любой защитный конус на трубу будет бесполезен.

Знание этих нюансов позволит подобрать оптимальный дефлектор трубы для дымохода и установить его так, чтобы он мог повышать эффективность всей отопительной системы.

Заключение

Установка дефлектора на трубу твердотопливного отопительного оборудования дает возможность увеличить тягу в системе и упростить вывод продуктов сгорания в атмосферу – а это не только повышает качество работы системы, но и препятствует попаданию дыма в жилое помещение, где он может навредить человеческому здоровью.

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1.
На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2.
Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3.
Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4.
Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Видео – Изготовление дефлектора своими руками

Дымоход — это один из важнейших составляющих печей и каминов

Также очень важной деталью является колпак на дымоход, который обеспечивает правильный и стабильный отвод продуктов сгорания

Установить колпак для дымоходов вполне можно и своими руками, но сначала нужно узнать характеристики этих устройств, их основные функции и принцип работы. Также выясним, какие причины способствуют задымлению, то есть, возникновению обратной тяги в трубе.
Колпак на трубу дымохода (его еще называют зонт на дымоход, козырек, дымник, дефлектор, флюгарка) — это старинный архитектурный элемент, который в наше время несет отпечаток древности и утонченного вкуса. Некоторые современные дымники являются настоящим произведением искусства, которое делает дымоход оригинальным, а крышу завершенной.

Предназначение

Устанавливают зонт на дымоход с целью усиления тяги посредством отклонения воздушных потоков. Дефлекторы правильной конструкции препятствуют попаданию в дымоход атмосферных явлений — снега, косых дождей (см. ).

Также козырек для дымохода препятствует попаданию во внутрь мусора и птиц. Для этого устанавливается сетка, которая при этом беспрепятственно позволяет выпускать дым наружу.

Основные функции

Таким образом, козырек для дымохода выполняет следующие функции:

  • усиление тяги;
  • увеличение КПД трубы дымохода (до 20%);
  • защита от попадания снега, дождя, мусора;
  • препятствие для разрушения кирпичной кладки дымохода.

Конструкция колпака дымоходной трубы

  • крышка или зонт;
  • капельник или отвод для воды.

Крышка или зонт предназначены для защиты о попадания в дымоход атмосферных явлений. Капельник или отвод для воды предназначены для отвода стекающей влаги от верхней части трубы, тем самым уменьшая образование наледи в зимний период.

Материалы, используемые для изготовления флюгарки

Планируя сделать колпак для дымохода своими руками, следует использовать материалы, которые отличаются термостойкостью и устойчивостью к коррозии. Указанные характеристики имеют такие материалы, как:

  • оцинкованное железо;
  • нержавеющая сталь;
  • медь.

Важно помнить, что колпаки для дымоходов расположены в труднодоступных местах. Исходя их этого, необходимо выбирать колпак, который выполнен из качественного материала, и стоек, по своим характеристикам, к различным атмосферным явлениям

Одним из самых стойких считается колпак на трубу дымохода, выполненный из меди.

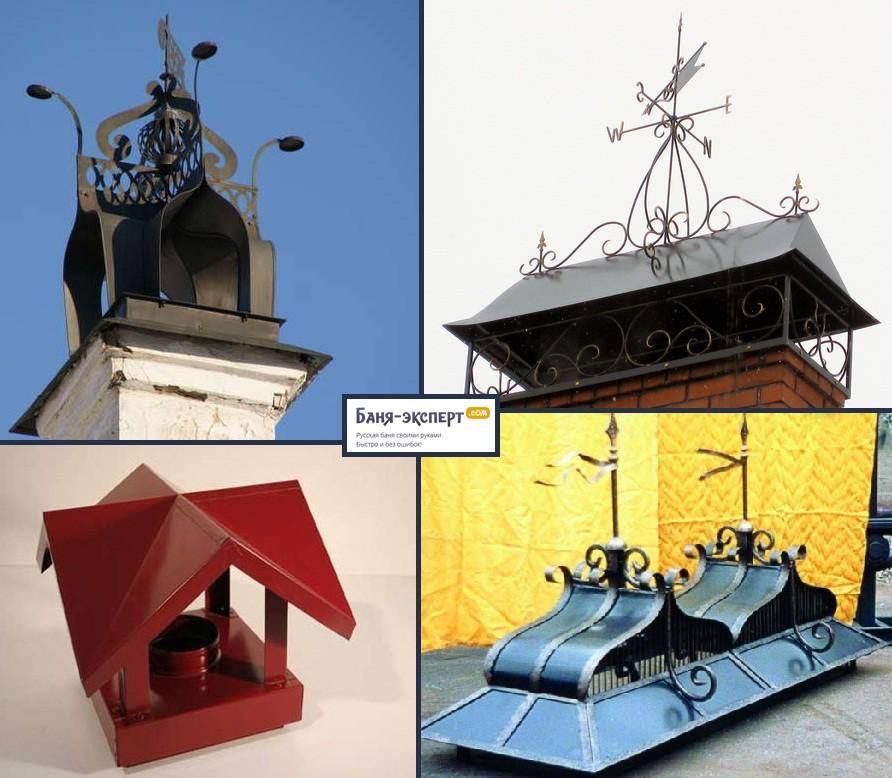

Отличия от подобных элементов

Существует множество других похожих устройств и для более полного понимания, а также во избежание путаницы, ниже описаны их отличительные черты:

  1. Колпак на трубу. Так в общем обозначают все устройства, которые препятствуют попаданию осадков в трубу дымохода.
  2. Дымник. Колпак, имеющий квадратную или прямоугольную форму, предназначенный для декоративных целей.
  3. Зонт. Имеет самую простую конструкцию, способен выполнять простейшие защитные функции.
  4. Оголовок. Оснащен специальным устройством, установленном во внутренней части, которое увеличивает уровень силы тяги.
  5. Флюгарка. Колпак, оснащенный вращательным элементом во внутренней полости, которое служит для выхода воздушных масс в одном направлении с ветром.

Устройство флюгарки

Для чего нужен дефлектор? Функциональные особенности

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

  • Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
  • Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
  • Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

  • электродрель;
  • саморезы;
  • резьбовые шпильки;
  • гайки;
  • рожковые ключи;
  • металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

  1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
  2. Аналогичным способом наносятся метки на широкой части диффузора.
  3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
  4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
  5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Рекомендуем ознакомиться: Тройник для соединения воздуховодов круглого сечения

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Рекомендуемые записи

Солнечные батареи для дома

Как сложить кирпичную печь

Установка инфракрасного обогревателя

Лучшие банные печи для русской бани

Вентиляция в частном доме для кухни

Система вентиляции на кухне в квартире

4

Делаем приспособление на вытяжку – как получить качественный результат?

После выполнения расчетов и составления чертежей запасаемся такими инструментами: сварочник, ножницы по металлу, рулетка, рожковые ключи (комплект), хомут, электрическая дрель, гайки и болты, болгарка, металлическая полоса. В качестве материала для изготовления устройства на дымоход используем оцинкованные листы стали (берем металл толщиной 0,3–0,5 мм).

Теперь приступаем к главному – делаем дефлектор Григоровича. Почему именно его? По той причине, что он подходит для любых регионов. При всех погодных условиях такое приспособления обеспечит постоянную тягу в трубе.

Порядок действий следующий:

1. Отмечаем контуры всех элементов дефлектора на листе металла. Совет: удобнее всего сначала вырезать в натуральную величину лекала деталей из плотного картона и обвести их по контуру на железе.2. Вырезаем из металлического листа обратный конус, диффузор, внешний цилиндр, колпак.3. Сворачиваем корпус устройства, просверливаем его по краям, фиксируем конструкцию заклепками.4. Сгибаем и соединяем остальные элементы по такому же принципу. Вместо заклепок разрешается использовать болты либо выполнять сварное соединение.5. Берем металлическую полоску, вырезаем из нее кронштейны для фиксации колпака.6. Подготовленные крепежные элементы устанавливаем с наружной стороны диффузора-конуса. Оптимально делать это с помощью сварки.7. Обратный конус прикрепляем к зонтику (болты либо сварное соединение).

Дефлектор готов. Остается только собрать его и установить на дымоход. Такая операция под силу любому домашнему умельцу. Сборка конструкции выполняется так: первым ставим на дымоход нижний цилиндр, фиксируем его болтами. Затем на смонтированный цилиндр устанавливаем диффузор, используя для крепления хомут. Последний шаг – закрепление обратного конуса и колпака на кронштейны.

Все соединения делаем максимально надежными и прочными! Помните, что самодельный дефлектор станет подвергаться нешуточным ветровым нагрузкам. Если установка дефлектора осуществляется на большой по сечению вентиляционный или дымовой канал, желательно дополнительно зафиксировать элементы конструкции растяжками. Их несложно сделать из любой стальной проволоки.

Дефлектор, сделанный своими силами, несомненно, не будет иметь какой-либо декоративной ценности. Зато он прекрасно справится со своей основой задачей – усилит тягу процентов на 20–25. Пользу от него вы оцените сразу после начала отопительного сезона.
